【国家标准(GB)】 胶片与片基润滑度测定方法

中华人民共和国国家标准
胶片与片基润滑度测定方法
Method for determining lubricatlon orphotographic film aud film base本标准等效采用国际标准ISO5769--1984张摄影术-1主题内宰
本标准规定了片基与胶片润滑度的测定方法。GB/T 15457-95
一已加工胶片润滑度的测定方法”。本标准适用于三乙酸纤维素酯或聚醋片基及以这些片基为支持体的感光胶片的润滑度的测定11。基本理
本方法的基础是经典斜面摩擦试验。当胶片面频斜到一定角度时，通过普通回型针圆形末端以较高接触压力支承在胶片面上的滑块就会沿胶片面向下滑动，这个角的正切值等于和圆形针之间的摩擦系数。其数值的大小表示胶片的润滑程度。3攸器
3.1润滑度测试仪（见图1)
3.1.1摩擦滑块（见图2)
为倒U形结构，一普通碳钢回形针，其大头圆形谢朝下装在滑块的内侧中央。滑块的重心应比回形针下端低至少25mm。滑块的质量应在50~100g之间。制作滑块时，要将回形针较小的圆形端切去，将所得的回形针切端插人U型结构的钻孔中。钻孔的直径应与回形针正好成推入配合,滑块选材并不严格，符合上述要求即可。可用丙烯酸塑料。滑块应标明正、反面，通常使用正面测试，反面用于比较。当发现正、反面测试数值差异大于10%时，则表明回形针有明显磨损，应及时更换”。3.1.2试验架（见图3)
试验架作固定试验胶片用，其尺寸及代表结构见图3，其主要要求是：采用说明：1」 IS0 5769—1984 适用范围是检验照相胶片上是否有润滑剂,主要用于已加工胶片,也可用于其他场合,而本标准适用于片基或胶片润滑度的测定。两者在测润滑度上是一致的,只是本标准未去判断有无润滑剂。
2]S05769—1984对正、反两面测值差事少需更换回形针未作具体规定。本标准根据本测试方法盘复性应在10%之内,确定整值大于 10%时应更换。国技术监督局1995-01-12批准
1995-10-01施
GB/T 1545795

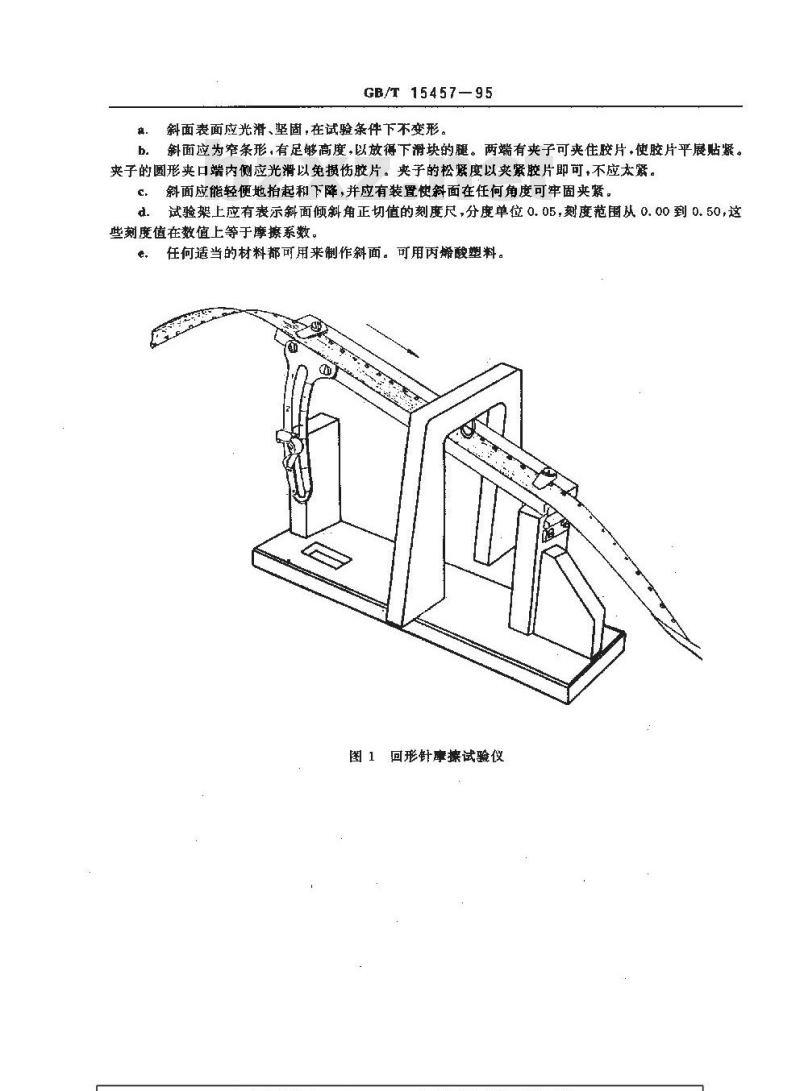

斜面表面应光滑、坚固，在试验条件下不变形。斜面应为窄条形,有足够高度，以效得下滑块的腿。两端有夹子可夹住胶片，使腔片平展贴紧。夹子的圆形夹口端内侧应光滑以免损伤胶片。夹子的松紧度以夹紧胶片即可，不应太紧。c，斜面应能轻便地抬起和下降，并应有装置使斜面在任何角度可牢固夹紧。d.试验架上应有表示斜面倾斜角正切值的刻度尺，分度单位0.05，刻度范围从0.00到0.50，这些刻度值在数值上等于摩系数。e
任何适当的材料都可用来制作斜面。可用丙烯酸塑料。图1回形针率擦试验仪
GB/T15457—95
普通钢制国形计
图2摩擦滑块
试验准备
4.1试样的尺寸
双度线
GB/T 15457—95
图3试验架
较性懈灯
试样宽10~~35mm，长约200mml，应能用试验架上的固定夹固定在斜面上，且不妨碍滑块的滑动。
4.2试样的裁取
试样应沿样片宽度方向切取，其长魔方向应与片基流延或胶片涂布方向一致。4.3试样的表面要求
4. 3. 1不得有折痕、划伤、污点、水斑等弊病，43.2不得被对润滑作用有影喇的物质所污染，例如指纹、棉纱手套油迹等，采用说勇：1]IS05769—1984对试验尺寸规定为长约150mm，宽为儿变米到35mm。5试样的平衡与测试亲性
GB/T 15457—95
试样测试前应在温度为20±5C，相对湿度30%～55%的环境条件中平衡2h，并在相同条件下进行测试。
6试验步骤与结果
试验架置于稳固、平坦的水平面上，用仪器上的水准仪调水平。胶片样品用夹子夹住紧贴在斜面上。用右手固定底座，用左手姆指与食指操作，将斜面升到任一角度。把滑块放到胶片上，给滑块轻轻施加一个向下滑动的推动力，如果滑块继续下滑，则稍降低斜面角度再试，如果滑块停止自由滑动，则稍抬高斜面再试，这样反复试验直至找到正好使滑块能保持在轻轻推力作用下的初始运动状态这一斜面高度，从附于斜面的标尺读出斜面倾斜角度的正切值，这便是国形针摩擦系数。
在同一样品不同部位再重复试验三次，取兰次读数的算术平均值。7方法的重复性
认真操作时，对任一特定仪器和操作者，测试精度一般在测值的10%之内。试验报告
报告应包括以下内，
样片的有关资料，例如，名称、来源制造厂家的编号，涂层情况等.b.bzxZ.net
试样平衡条件和试验条件；
受试面名称！
试样的宽度长度：
试验人员和试验日期
测得的各次试验数据和计算结果，g.对试验中发现的任何异常现象应如以说明。附加说明：
本标准由全国感光材料标准化技术委员会提出。本标准由中国乐凯胶片公司第一胶片厂归口。本标准由无锡阿尔梅感光化学公司负责起草，厦门福达感光材料有限公司参加起草。本标准主要起草人谢庆尧、高原、陈英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
