【国家标准(GB)】 油田采出水处理设计规范

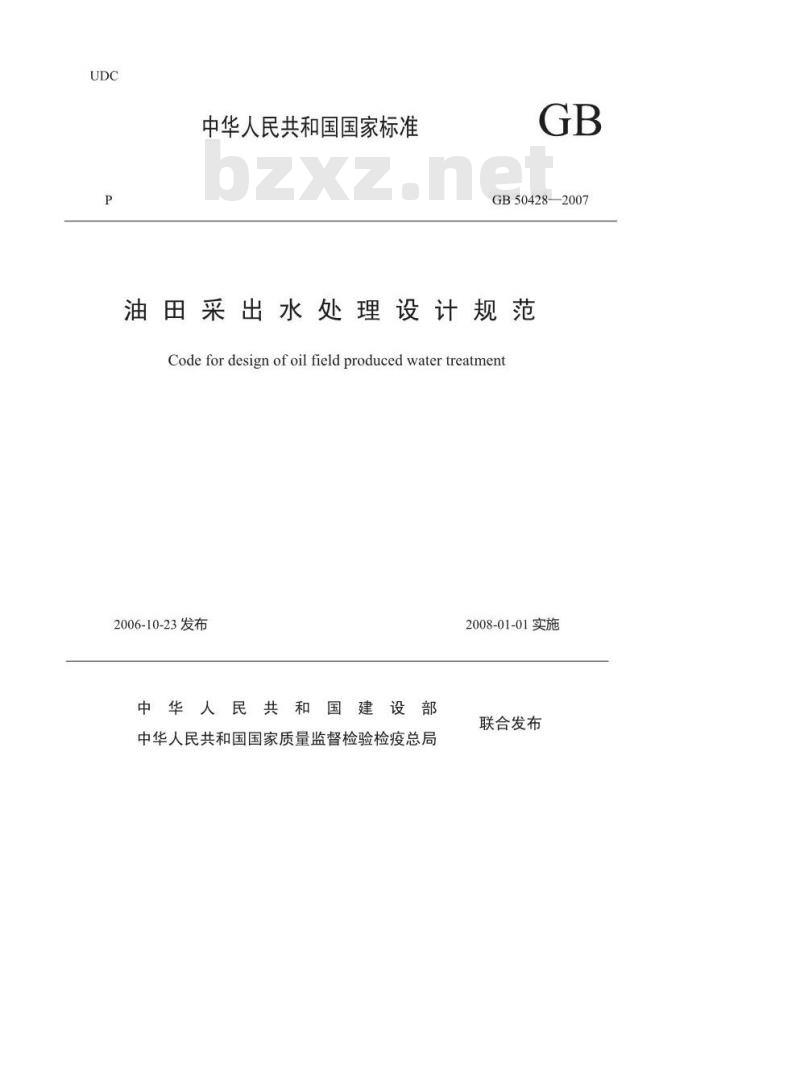

中华人民共和国国家标准
GB50428—2007
油田采出水处理设计规范
Code for design of oil field produced water treatment2006-10-23发布
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局2008-01-01实施
联合发布

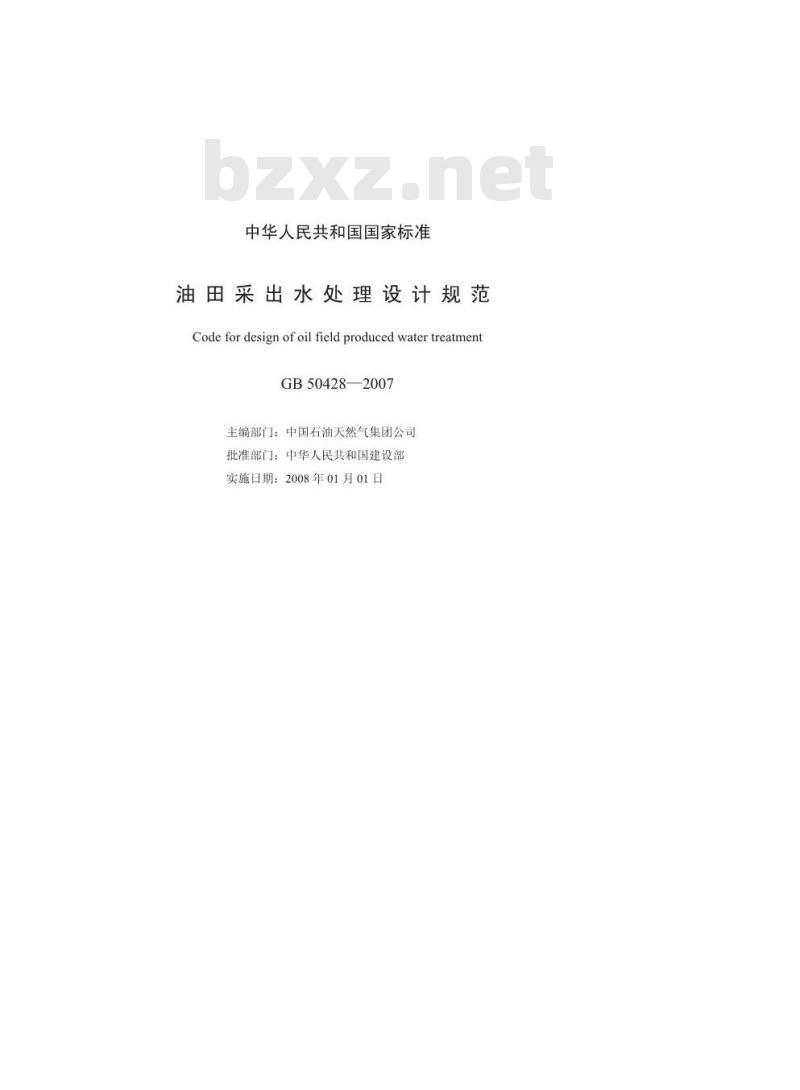

中华人民共和国国家标准
油田采出水处理设计规范
Code for design of oil fieldproduced watertreatmentGB50428-2007
主编部门：中国石油天然气集团公司批准部门：中华人民共和国建设部实施日期：2008年01月01日

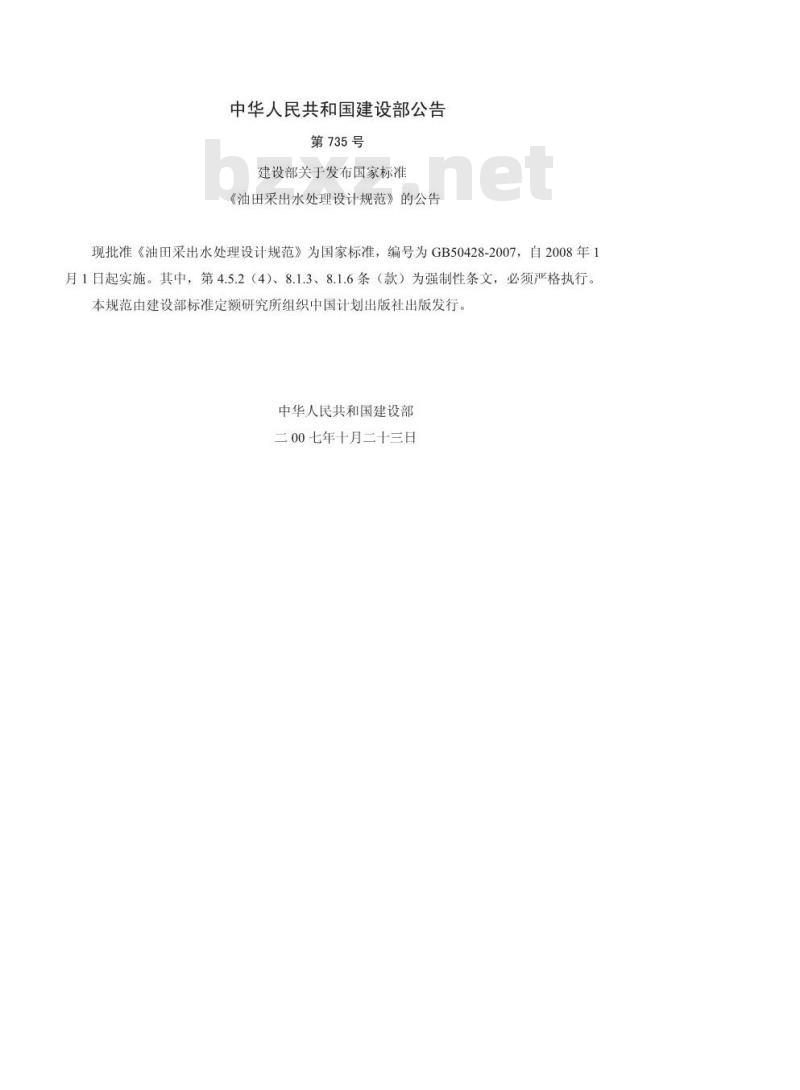

中华人民共和国建设部公告
第735号
建设部关于发布国家标准
《油田采出水处理设计规范》的公告现批准《油田采出水处理设计规范》为国家标准，编号为GB50428-2007，自2008年1月1日起实施。其中，第4.5.2（4）、8.1.3、8.1.6条（款）为强制性条文，必须严格执行本规范由建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部
二00七年十月二十三日

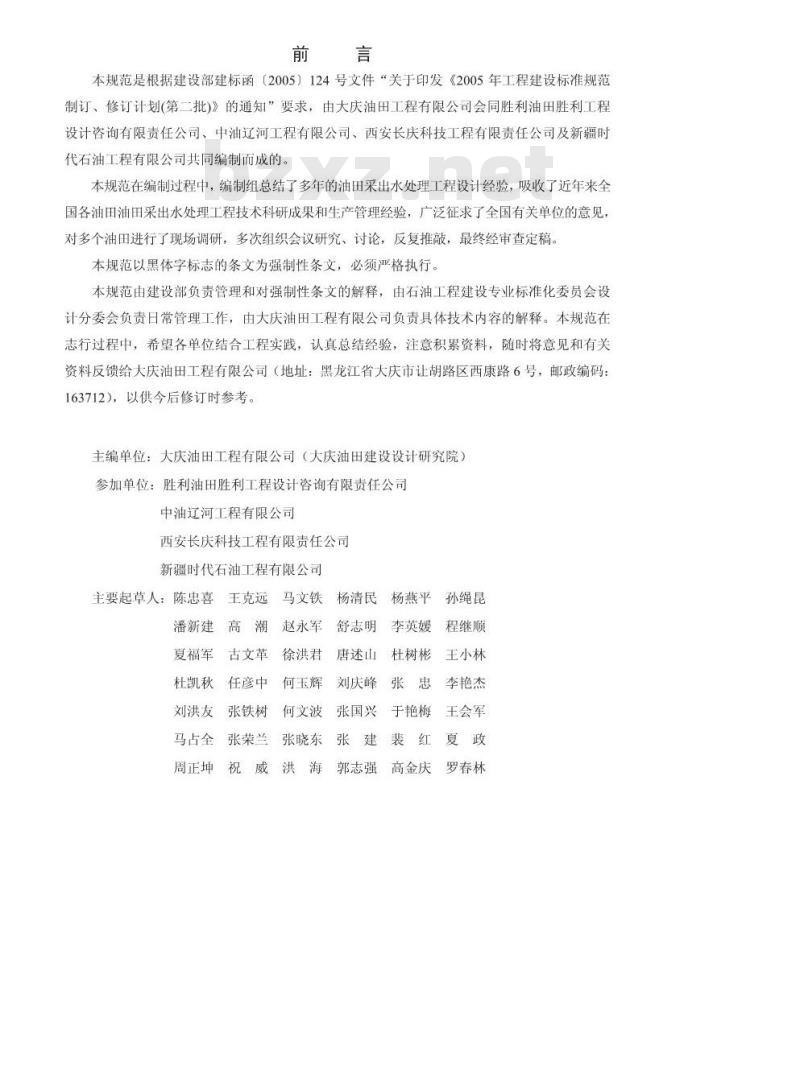

本规范是根据建设部建标函（2005）124号文件“关于印发《2005年工程建设标准规范制订、修订计划(第二批)》的通知”要求，由大庆油田工程有限公司会同胜利油田胜利工程设计咨询有限责任公司、中油辽河工程有限公司、西安长庆科技工程有限责任公司及新疆时代石油工程有限公司共同编制而成的。本规范在编制过程中，编制组总结了多年的油田采出水处理工程设计经验，吸收了近年来全国各油田油田采出水处理工程技术科研成果和生产管理经验，广泛征求了全国有关单位的意见，对多个油田进行了现场调研，多次组织会议研究、讨论，反复推敲，最终经审查定稿。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，由石油工程建设专业标准化委员会设计分委会负责日常管理工作，由大庆油田工程有限公司负责具体技术内容的解释。本规范在志行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和有关资料反馈给大庆油田工程有限公司（地址：黑龙江省大庆市让胡路区西康路6号，邮政编码：163712)，以供今后修订时参考
主编单位：大庆油田工程有限公司（大庆油田建设设计研究院）参加单位：胜利油田胜利工程设计咨询有限责任公司中油辽河工程有限公司
西安长庆科技工程有限责任公司新疆时代石油工程有限公司
主要起草人：陈忠喜王克远
马文铁
潘新建高潮
赵永军
夏福军古文革
徐洪君
何玉辉
杜凯秋任彦中
刘洪友
马占全
周正坤
张铁树
张荣兰
何文波
张晓东
杨清民
舒志明
唐述山
杨燕平
李英媛
杜树彬
孙绳昆
程继顺
王小林
张患李艳杰
刘庆峰
张国兴
于艳梅
王会军
张建裴
郭志强
高金庆
罗春林

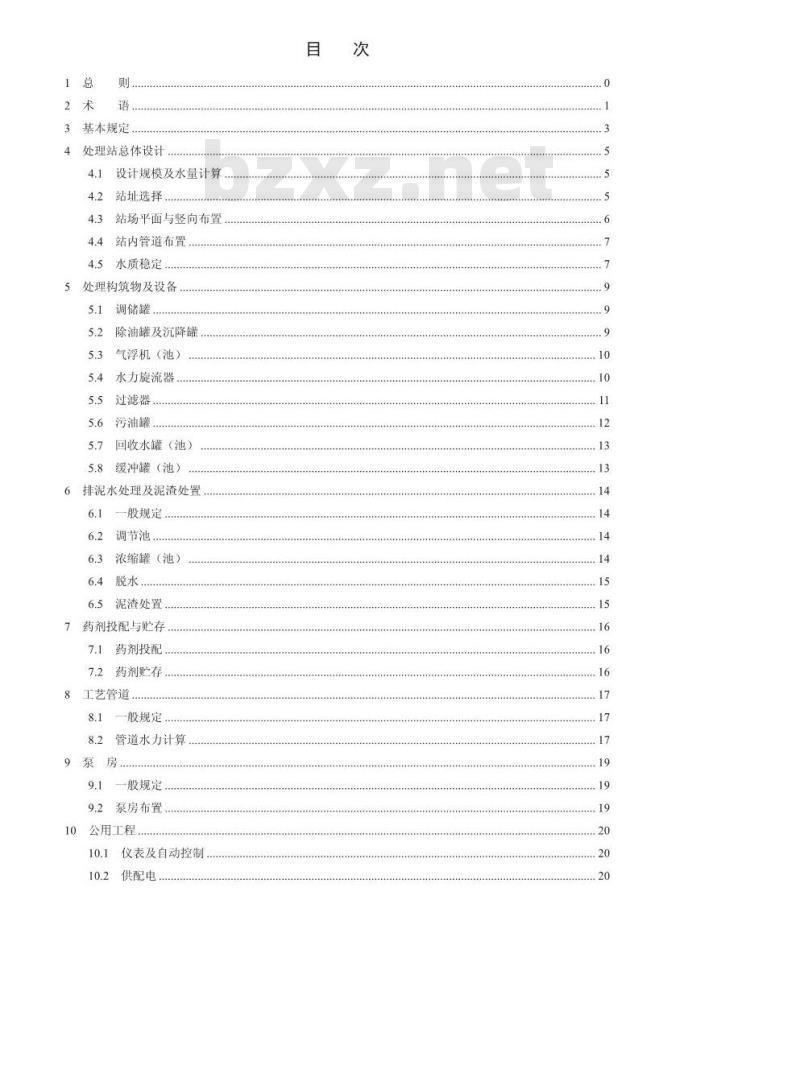

3基本规定
处理站总体设计
设计规模及水量计算
4.2站址选择
4.3站场平面与竖向布置
4.4站内管道布置
4.5水质稳定，
5处理构筑物及设备
5.1调储罐
5.2除油罐及沉降罐
气浮机（池）
5.4水力旋流器
5.5过滤器.
5.6污油罐
5.7回收水罐（池）
5.8缓冲罐（池）
6排泥水处理及泥渣处置
一般规定
6.2调节池
浓缩罐（池）
6.4脱水
6.5泥渣处置.
7药剂投配与贮存
7.1药剂投配
7.2药剂贮存
8工艺管道
一般规定
8.2管道水力计算
9泵房
一般规定
9.2泵房布置
10公用工程
10.1仪表及自动控制
供配电
给排水及消防
暖通空调：
通信：
建筑及结构，免费标准下载网bzxz
防腐及保温
11健康、安全与环境(HSE)..
附录A：站内架空油气管道与建（构）筑物之间最小水平间距附录B：站内埋地管道与电缆、建（构）筑物平行的最小间距附录C：过滤器滤料、垫料填装规格及厚度、附录D埋地通信电缆与地下管道、建（构）筑物的最小间距：附录E：通信架空线路与其它设备或建（构）筑物的最小间距本规范用词说明
条文说明，
1总则
1.0.1为在油田采出水处理工程设计中贯彻执行国家现行的有关法规和方针政策，统一技术要求，保证质量，提高水平，做到技术先进、经济合理、安全适用，运行、管理及维护方便制订本规范
1.0.2本规范适用于陆上油田和滩海陆采油田新建、扩建和改建的油田采出水处理工程设计。1.0.3油田采出水经处理后应首先用于油田注水。若用于其它用途或排放时，应严格执行国家的法律、法规和现行相关标准。1.0.4：油田采出水处理工程应与原油脱水工程同时设计，同时建设。当原油脱水工程产生采出水时，采出水处理工程应投入运行。1.0.5油田采出水处理工程设计除应符合本规范的规定外，尚应符合国家现行的有关标准的规定。
2术语
2.0.1油田采出水oilproducedwater油田开采过程中产生的含有原油的水，简称采出水。2.0.2洗井废水well-flushingwastewater注水井洗井作业返出地面的水。2.0.3原水rawwater
流往采出水处理站第一个处理构筑物或设备的水。2.0.4净化水purifiedwater
经处理后符合注水水质标准或达到其它用途及排放预处理水质要求的采出水。2.0.5污油wasteoil
采出水处理过程中分离出的含有水及其它杂质的原油。2.0.6污泥sludge
采出水处理过程中分离出的含有水的固体物质。2.0.7采出水处理producedwatertreatment对油田采出水（包括注水井洗井废水）进行回收和处理，使其符合注水水质标准、其它用途或排放预处理水质要求的过程。2.0.8污水回收sewagewaterrecovery在采出水处理过程中，过滤器反冲洗排水及其它构筑物排出废水的回收2.0.9设计规模designscale
采出水处理站接受、处理外部来水的设计能力。2.0.10气浮机（池）air-flotationmachine（pond）利用气浮原理将油和悬浮固体从水中分离脱除的处理设备或构筑物。2.0.11水力旋流器hydrocyclone采出水在一定压力下通过渐缩管段，使水流高速旋转，在离心力作用下，利用油水的密度差将油水分离的一种除油设备。2.0.12过滤器filter
采用过滤方式去除水中原油及悬浮固体的水处理设备，主要包括重力过滤器、压力过滤器。2.0.13除油罐oilremovaltank
主要用于去除采出水中原油的构筑物。2.0.14沉降罐settlingtank
用于采出水中油、水、泥分离的构筑物，2.0.15调储罐control-storagetank用于调节采出水处理站原水水量或水质波动使之平稳的构筑物2.0.16回收水罐（池）water-recoveringtank（pond)在采出水处理过程中，主要接收储存过滤器反冲洗排水的构筑物。缓冲罐（池）buffertank（pond)2.0.17
确保提升泵能够稳定运行而设置的具有一定储存容积的构筑物。2.0.18
3密闭处理流程
Airtighttreatmentprocess
采用压力式构筑物或液面上由气封、油封或其它密封方式封闭，使介质不与大气相接触的常压构筑物组成的处理流程。3基本规定
3.0.1采出水处理工程设计应按照批准的油田地面建设总体规划和设计委托书或设计合同规定的内容、范围和要求进行。工程建设规模的适应期宜为10年以上，可一次或分期建设3.0.2采出水处理工程设计应积极采用国内外成熟适用的新工艺、新技术、新设备、新材料。3.0.3进入采出水处理站的原水含油量不应大于1000mg／L。聚合物驱采出水处理站的原水含油量不宜大于3000mg/L：特稠油、超稠油的采出水处理站的原水含油量不宜大于4000mg/Le
3.0.4采出水处理后用于油田注水时，水质应符合该油田制定的注水水质标准。当油田尚未制定注水水质标准时，可按照国家现行标准《碎屑岩油藏注水水质推荐指标》SY/T5329执行。若用于其它目的时，应符合相应的水质要求，3.0.5处理工艺流程应充分利用余压，并应减少提升次数。有洗井废水回收时，洗并废水宜单独设置洗井废水回收罐(池)进行预处理。3.0.6采出水处理站原水水量或水质波动较大时，应设调储设施。3.0.7采出水处理站的原水及净化水应设计量设施及水质监测取样口。3.0.8采出水处理站的电气装置及厂房的防爆要求应根据防爆区域划分确定。采出水处理站的主要构筑物和管道因检修、清洗等原因而部分停止工作时，应采取以下措3.0.9
1主要同类处理构筑物的数量不宜少于两座，并应能单独停产检修。2各构筑物的进出口管道应采取检修隔断措施。3站与站之间有条件时原水管道宜互相连通。3.0.10采出水处理站产生污泥沉积的构筑物应设排泥设施，排泥周期应根据实际情况确定。排放的污泥必须进行妥善处置，不得对环境造成污染。3.0.11采出水处理工艺应根据原水的特性、净化水质的要求，通过试验或相似工程经验，经技术经济对比后确定。采出水用于回注的处理工艺宜采用沉降（或离心分离）、过滤处理流程。3.0.12低产油田采出水处理除应执行本规范3.0.1条～3.0.11条的规定外，还应遵循下列原则：
1尽量依托邻近油田的已建设施。2，因地制宜地采用先进适用的处理工艺，做到经济合理，建设周期短，能耗和生产费用低，3应结合本油田实际简化处理工艺，采用与原油脱水及注水紧密结合的设计布局。附属设施统一考虑，从简建设。
4实行滚动开发的油用，开发初期可采用小型、简单的临时性撬装设备3.0.13沙漠油田采出水处理除应执行本规范3.0.1条～3.0.11条的规定外，还应遵循下列原则：
1采出水处理工艺宜采用集中自动控制，减少现场操作人员或实现无人值守。2露天布置的设备和仪表除应考虑防尘、防沙、防晒、防水外，还应考虑能承受因环境温度变化而带来的各种问题。
3采出水处理工艺宜采用组装化、模块化、装化设计，提高工厂预制化程度，减少现场施工量。
4控制室、配电室应密封，并应设置空调设施、4稠油油田采出水处理除应执行本规范3.0.1条～3.0.11条的规定外，还应遵循下列原3.0.14
1净化水应首先用于稠油热采蒸汽发生器给水，也可调至邻近注水开发的油田注水。2在选择稠油采出水处理工艺和设备时，应充分考虑稠油物性对其正常运行的影响。3在稠油采出水处理工艺中，应充分利用采出水的热能。4稠油采出水处理系统产生的污油宜单独处理。5对于蒸汽发生器给水处理的设计，同时应符合国家现行标准《稠油油田采出水用于蒸汽发生器给水处理设计规范》SY/T0097的有关规定。3.0.15
5滩海陆采油田采出水处理除应执行本规范3.0.1条3.0.11条的规定，还应遵循下列原则：
1根据工作人员数量、所处的环境，站内应配备一定数量的救生设备。2选用的设备、阀门、管件、仪表及各种材料，应适应滩海环境条件。3：应依托陆上油由的已建设施，4处理站总体设计
4.1设计规模及水量计算
4.1.1采出水处理站设计规模应按下式计算：Q=Q:+Q
Q一采出水处理站设计规模（m/d)；Qi一原油脱水系统排出的水量（m/d)：Q一送往采出水处理站的洗并废水等水量（m/d）。4.1.2采出水处理站设计计算水量应按下式计算：Q=kQ:+ Q2+ Q:+ Q1
Q一采出水处理站设计计算水量（m/h)；k一时变化系数，k=1.00~1.15;
Qi一原油脱水系统排出的水量（m/h）：Q2一送往采出水处理站的洗井废水等水量（m/h）：Q：一回收的过滤器反冲洗排水量（m/h）；(4.1.1)
Q4一站内其它排水量（m/h），主要指采出水处理站排泥水处理后回收的水量及其它零星排水量，当无法计算时可取Q的2%～5%。4.1.3：主要处理构筑物及工艺管道应按Q进行计算，并应按其中一个（或一组）停产时继续运行的同类处理构筑物应通过的水量进行校核。校核水量应按下式计算：Qx=Q/(n-1)
式中Qx：校核水量（m/h）；
n：同类构筑物个数或组数，n≥2。4.2站址选择
4.2.1采出水处理站站址应根据已批准的油田地面建设总体规划以及所在地区的城镇规划、兼顾水处理站外部管道的走向确定。4.2.2站址的选择应节约用地。凡有荒地可利用的地区应不占或少占耕地。站址可适当预留扩建用地。
4.2.3站址选择应按下列原则确定：1具有适宜的工程地质条件，避开断层、滑坡、塌陷区、溶洞地带。2、宜选在地势较高或缓坡地区，宜避开河滩、沼泽、局部低洼地或可能遭受水淹的地区3沙漠地区站址应避开风口和流动沙漠地段，并应采取防沙措施。4.2.4站址的面积应满足总平面布置的需要。采出水处理站宜与原油脱水站、注水站等联合
