【国家标准(GB)】 坠落防护 连接器

ICS13.340.99
中华人民共和国国家标准
GB/T23469—2009
坠落防护
连接器
Personal fall protection equipment--Connectors(ISO10333-5:2001,NEQ)
2009-04-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
GB/T23469—2009
第5部分：带有自动关闭和自动锁门的连本标准非等效采用ISO10333-5：2001《个体防坠落系统接器》。
本标准由国家安全生产监督管理总局提出。本标准由全国个体防护装备标准化技术委员会归口。本标准负责起草单位：北京市劳动保护科学研究所。本标准参加起草单位：攀士福安全装备（上海)有限公司、斯博瑞安（中国)安全防护设备有限公司。本标准主要起草人：杨文芬、肖义庆、潘卫、陈倬为、邓宝举、许超。I

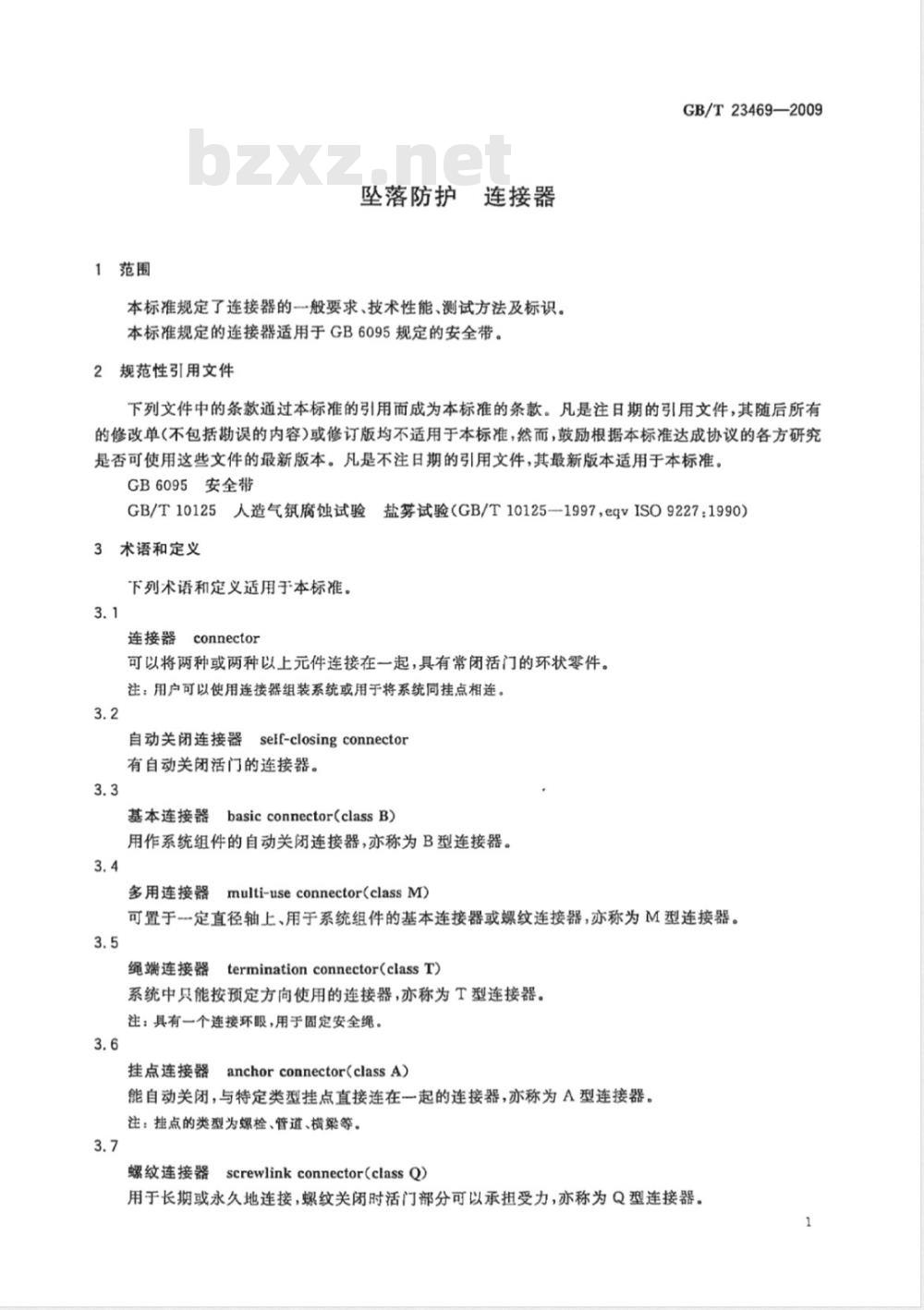

1范围
坠落防护
连接器
本标准规定了连接器的一般要求、技术性能、测试方法及标识。本标准规定的连接器适用于GB6095规定的安全带。2规范性引用文件
GB/T23469—2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6095安全带
GB/T10125人造气氛腐蚀试验
盐势试验（GB/T101251997egvISO9227：1990）3术语和定义
下列术语和定义适用于本标准。3.1
连接器
connector
可以将两种或两种以上元件连接在一起，具有常闭活门的环状零件。注：用户可以使用连接器组装系统或用于将系统同挂点相连。3.2
自动关闭连接器
客seif-closingconnector
有自动关闭活门的连接器。
器basicconnector(classB)
基本连接器
用作系统组件的自动关闭连接器，亦称为B型连接器。3.4
multi-useconnector(classM)
多用连接器
可置于定直径轴上、用于系统组件的基本连接器或螺纹连接器，亦称为M型连接器。3.5
terminationconnector(classT)绳端连接器
系统中只能按预定方向使用的连接器，亦称为T型连接器。注：具有一个连接环眼，用于固定安全绳。3.6
挂点连接器
anchorconnector(classA)
能自动关闭，与特定类型挂点直接连在一起的连接器，亦称为A型连接器。注：挂点的类型为螺栓、管道、横梁等。3.7
螺纹连接器
screwlinkconnector(classQ)
用于长期或永久地连接，螺纹关闭时活门部分可以承担受力，亦称为Q型连接器。GB/T23469—2009

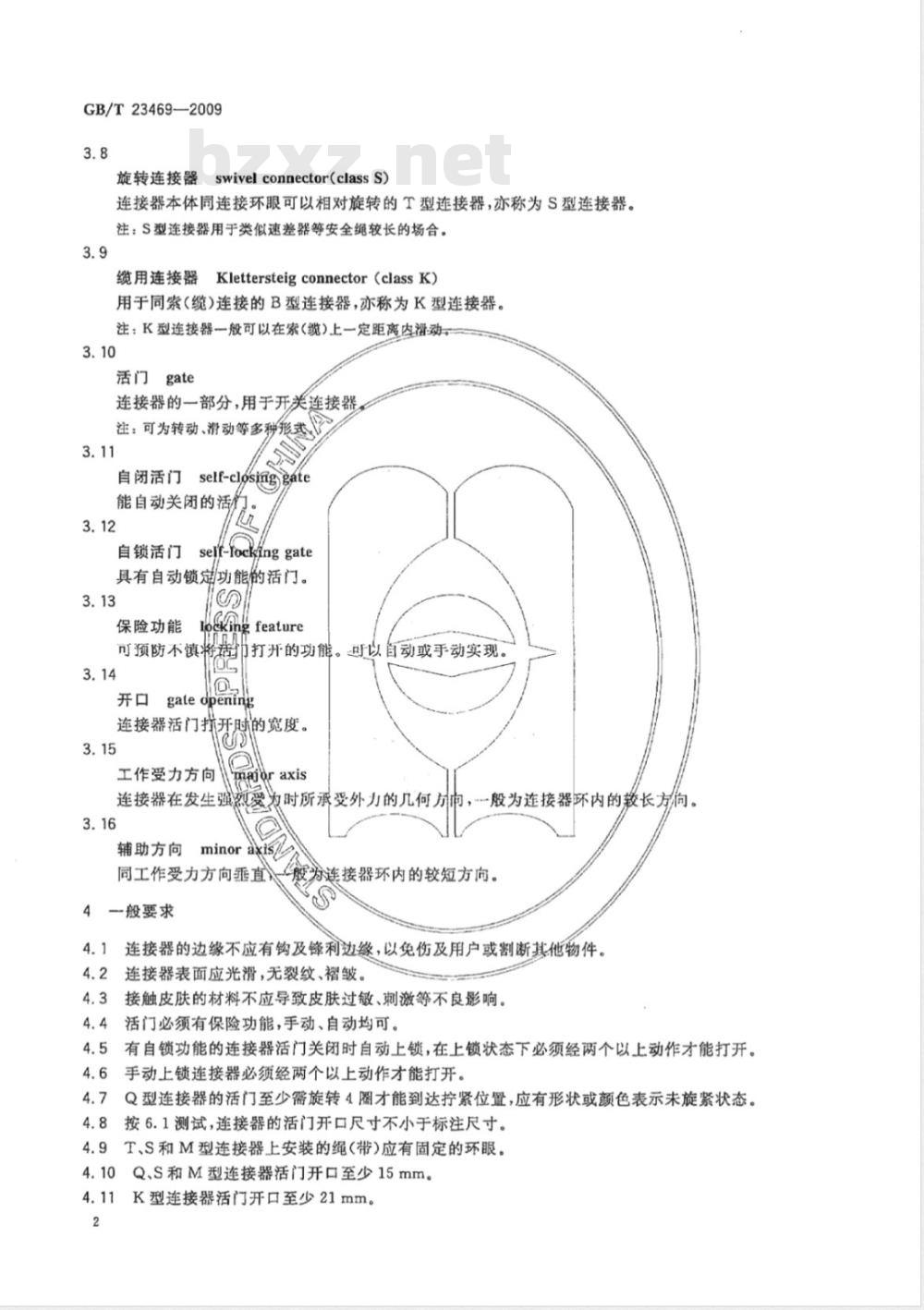

旋转连接器swivelconnector(classS)连接器本体同连接环眼可以相对旋转的T型连接器，亦称为S型连接器。注：S型连接器用于类似速差器等安全绳较长的场合。3.9
缆用连接器Klettersteigconnector（classK）用于同索（缆)连接的B型连接器，亦称为K型连接器。注：K型连接器一般可以在索（缆）上一定距离内滑动3.10
活门gate
连接器的一部分，用于开关连接器。注：可为转动、滑动等多秘形式3.11
自闭活门self-clpsiggate
能自动关闭的活们
自锁活门 self-focking gate
具有自动锁定功能的活门。
保险功能
Kingfeature
可预防不慎将
打开的功能。可以自动或手动实现。o
开口gateopening
连接器活门扰开时的宽度。
工作受力方向世raxis
，般为连接器环内的较长方。
连接器在发生强烈受
为时所承受外力的几何方间，
辅助方向
minorax
同工作受力方向垂直
一般要求
股为连接器环内的较短方向。
连接器的边缘不应有钩及锋利边缘，以免伤及用户或割断其他物件。4.2
连接器表面应光滑，无裂纹、褶皱。4.3
接触皮肤的材料不应导致皮肤过敏、刺激等不良影响。活门必须有保险功能，手动、自动均可。4.5有自锁功能的连接器活门关闭时自动上锁，在上锁状态下必须经两个以上动作才能打开。4.6
手动上锁连接器必须经两个以上动作才能打开。Q型连接器的活门至少需旋转4圈才能到达拧紧位置，应有形状或颜色表示未旋紧状态。按6.1测试，连接器的活门开口尺寸不小于标注尺寸。T、S和M型连接器上安装的绳(带)应有固定的环眼。4.10
Q、S和M型连接器活门开口至少15mm。4.11
K型连接器活门开口至少21mm。
GB/T23469—2009
4.12B、T、M和Q连接器在活门打开时至少能容纳2条11mm直径的绳索，并不妨碍活门运动。4.13K型连接器活门打开时至少能容纳1条21mm直径的金属轴，并不妨碍活门运动。4.14活门应向连接器锁体内打开，不得松旷，同预定打开平面倾斜不得超过20°。5技术性能
5.1工作静负荷
按6.2测试，连接器应保持闭合。5.2活门性能
按6.3测试，连接器活门应可以正常闭合。5.3活门静负荷
5.3.1正向：按6.4测试，有保险功能的连接器活门应能正微锁闭，间像不大于1mm。5.3.2侧向：按6.5测试，连接暴活门应无裂纹，测试后能正常使用。5.4耐腐蚀性能
按6.6测试，连赖器应先红色锈迹、镀层脱落或明显锈蚀，允许有白斑6测试方法
除非特别声所有测试均应按产品说明调整到工作状态，6.1活门开口尺寸
使用产品标口尺寸相等亢径的圆榜进行测试，圆棒能进入连接器环内活门能正常关闭则为通过测试。
6.2工作静负
6.2.1测试示例
测试示例见图
辅助方向加著轴
上作受力方向加载轴
工作受力办
辑助方真免费标准下载网bzxz

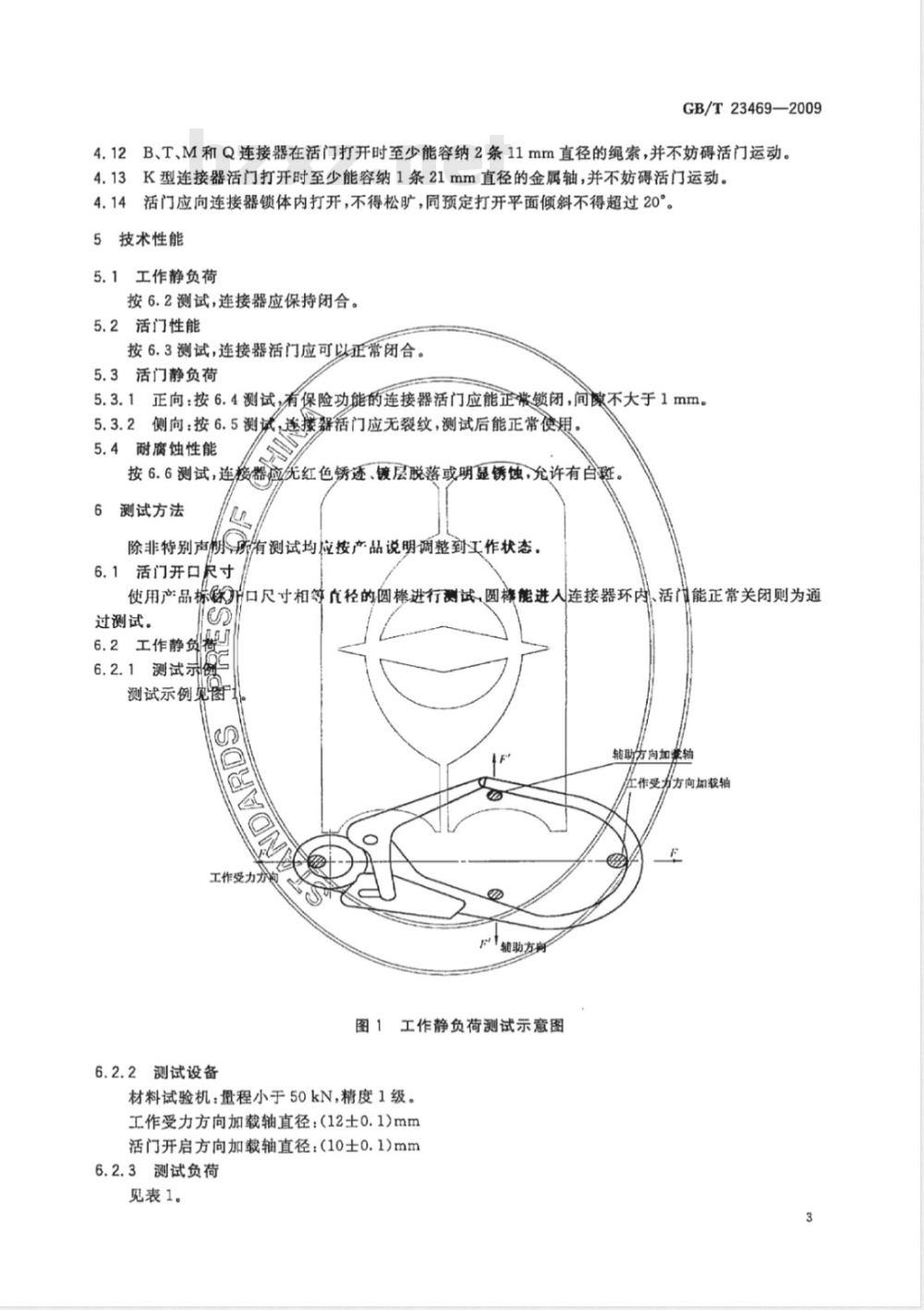

图1工作静负荷测试示意图
6.2.2测试设备
材料试验机：量程小于50kN，精度1级。工作受力方向加载轴直径：(12士0.1)mm活门开启方向加载轴直径：(10士0.1)mm6.2.3测试负荷
见表1。
GB/T23469--2009
连接器
使用场所
区域限制安全带
围杆作业安全带
落悬挂安全带
aM型15kN
6.2.4测试过程
表1测试负荷
工作受力方向
活门关闭保险未锁
工作受力方向
活门关闭保险锁定
辅助方向
活门关闭
将连接器置于材料试验机的加载轴上，连接器在两轴之间尽可能平稳，无滑动；拉伸速度为（20～50)mm/min；当拉伸负荷达到表1规定负荷时，保持3min，卸载。注：如果无法克服滑动导致偏移无法完成测试，可以加必要的辅助支座。注：连接器包含纺织物时，拉伸速度为（50~200)mm/min。6.2.5测试结果
当加载无法达到规定负荷或卸载后活门不能保持闭合则视为测试未通过。6.3活门性能
测试示例、测试设备同6.2.1、6.2.2。6.3.1测试过程
将连接器置于材料试验机的工作受力方向加载轴上，连接器在两轴之间尽可能平稳，无滑动；拉伸速度为(20～50)mm/min；当拉伸负荷达到4kN时，保持（10士1)s，卸载。注：连接器包含纺织物时，拉伸速度为(50～200)mm/min，6.3.2测试结果
当加载无法达到规定负荷或卸载后活门不能正常打开则视为测试未通过。6.4活门静负荷
6.4.1测试示例
活门静负荷测试见图2、图3。
1---夹具底座，
2—夹口；
一连接器本体；
4——活门；
5-辅助支撑；
一铰链；
一压头。
2活门静负荷正向测试示意图
1--夹具底座；
2辅助支撑；
3-连接器本体；
压头；
夹口；
铰链；
活门。
6.4.2测试设备
图3活门静负荷侧向测试示意图
材料试验机：量程小于50kN,精度1级。压头尺寸：宽（50士5）mm×长（50士5）mm×厚10mm。6.4.3测试过程
GB/T23469--2009
6.4.3.1正向：按测试示例将连接器置于夹具上，使活门在最上面；调整压头位置，尽可能接近活门同连接器本体接触位置（不是铰链处）；以（50～150)N/s的速度加载；当负荷达到(1士0.02)kN时，保持(60士1)s；卸载。
6.4.3.2侧向：按测试示例将连接器置于夹具上，使活门悬空；下面支撑尽可能靠近活门同连接器本体接触位置（不是铰链处）；调整压头位置，尽可能接近活门同连接器本体接触位置（不是铰链处）；以（50～150)N/s的速度加载；当负荷达到(1.5土0.03)kN时，保持(60士1)s；卸载。6.4.4测试结果
6.4.4.1正向：当加载无法达到规定负荷或活门开口超过1mm则视为测试未通过。6.4.4.2侧向：当加载无法达到规定负荷、活门出现裂纹或有其他活门不能正常使用的情况则视为测试未通过。
6.5耐腐蚀性能
所有金属零件在进行盐雾试验时均采用GB/T10125中性盐雾(NSS)的相关条款内容，测试周期为2d。
7标识
7.1永久标识
刻印在连接器本体的永久性标志。必须包括：类型（用字母表示）；
一制造商标识；
一工作受力方向强度（用kN表示）。5
GB/T23469—2009
7.2产品说明
每件连接器均要附加一个含有下列内容的说明材料，可以使用印刷品、图册或耐磨不干胶贴等形式，提供给最终使用者。应包括：一适用范围；
一装有速闭、手动活门的连接器仅适合部分人群使用，不推荐经常移动的人使用；一连接器不要在不用打开活门即可挂接的场所使用；螺旋连接器多用于不常打开的连接；螺旋连接器必须拧紧才可使用；一本标准号；
连接器材料；
最大开口尺寸；
连接器的长度（用于坠落防护时会影响坠落高度）；在使用宽带等情况下，有可能影响强度发挥；报废判别条件；
—是否可以改装的声明；
制造商的名称、地址和联系资料；为合格品的声明及资料；
调整、装配、使用、清洁、消毒、维护、保养和储存方面的说明和建议。6
参考文献
GB/T23469—2009
Personal fall-arrestsystems-Part5:Connectorswith self-closingand［1]ISO10333-5:2001
self-lockinggates
[2J EN 362:2004 Personal protective equipment against falls from a height-Connectors[3] ANSI Z359.1: 2007
and components
methods
EN12275:1998
Safety requirements for personal fall arrest systems,subsystemsMountaineering equipment--Connectors-Safety requirements and testGB/T23469-2009
打印H期：2009年8月10H
中华人民共和
国家标准
坠落防护连接器
GB/T23469—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2009年7月第一版
字数13千字
印张0.75
2009年7月第一次印刷
书号：155066·1-37641
定价16.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
