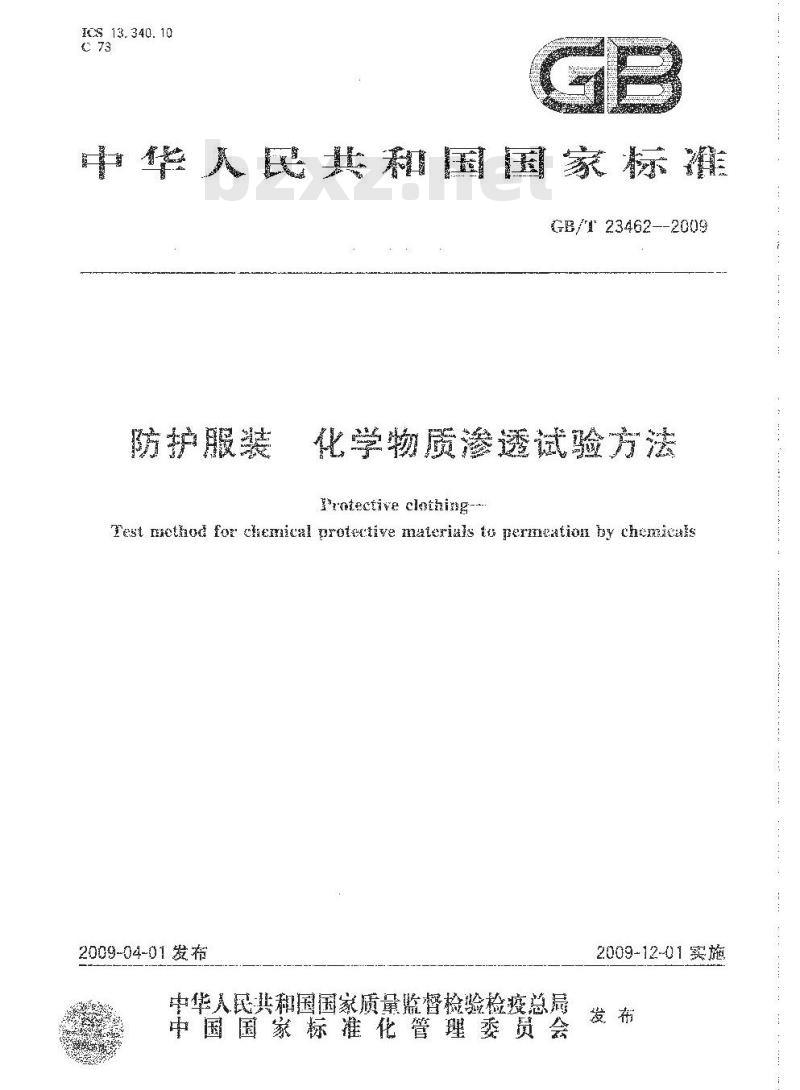

【国家标准(GB)】 防护服装 化学物质渗透试验方法

IS 13. 340. 10
中华人民共和国国家标
GB/123462--2008
防护服装
化学物质渗透试验方法
Iotective clothing
Tegt method for clenncal mroitrtive materiais te permeatio hy chemicls2009-04-01发布
中华人民共和国国家质量监督检验检疫总中国国家标化管理委员会
2009-12-01实施
本标灌由国家安全生产督管理总局提胆。本标准电个国个体防护装备技术委资会厂。言
CB/T 23462—-2009
本标起草单位：中国人民解放防化研究院，中国安全在产科学研究院、杜热中国架团有限公司非京邦维高科针种幼织品有丽任公司，本标摇起草人：李扩彬、杨光、柱欢永、阳林、赵阳、金郡竭、刘帆、房鹤、朱华。...
防护服装化学物质渗透试验方法CB/ 23462-2909
本标准规定了在持续或间歌接触条件下，化学防扩材料祝液态或气态化学物质渗透妞能的试验方法。本蕊随其适用于不透气化学防护材料渗透性能的战，2规范性引用文件
下列文件中的案款通过本标准的引用而成为本标谁的条款，死是注月期的引而文性，其随后所有的修改单（不包括断误的内穿或修订版均不适用于本标准，然而，鼓随很据本标推达成协议的各方研究是否可使用这些文件的最新版水。凡是不注用期的引用文件，其最新殿本适用于本标难。GB/T3820纺织品租纺织制品厚度的测定CB/T4569机织物单位长度质量预单位面积质量的测定3术语和炭义
下列术谱和定义适用下本标准。3.1
pereatior
化学物质分子透过化学防护材料的过程，即化学物质分了被材料吸、在材料内散以及从材料另一面析出的过煌，
捕集介质sollectionnedium
不影响渗透测试的气体或波体，化学物质划以自恶地溶解于其中，或被吸附到超过0.5%质最或体积分数>的他和浓度：
注：辅集介质的选择取政于分析技末。3. 3
开路open-ioop
捕集介质持续流过渗透测试池辅集室而不被重新侦用和再循环的测试模式，3.4
闭路closet-lnp
集介质质量围定的测试模式：
接触时间contact time
能间数接触测试中，化学防扩材料试样和化学物质在斑个循环中持续接融的卧间3.8
透过时间breakthrogh detectiom timt从溉试开始致化学物质首次被检测鹤讷时简间。征：透过时间取决方法的灵敏度和取样的频率。3.7
nornalized breakthrough detectipl time标准透过时间
开璐系统化学物质渗遥率达到标雅渗透率的时，..
......
GB/123462—2009
阴略系统化学物质诊透最达到标准修透景的时间。3.8
循环时厨cymt
在间歇接触测试巾，从·一次接触开始到下次接舱开始的时间问3.9
吹扫时间purge tme
在间欧接融触测试中，化学物质从测试弃中移走后，空气或氮气淡过化学防护材料样外表询新持续的时间。
#透率permeatiTaie
化学物质在单位时间内渗透过单位面积化学防护材料的质靠3. 11
最低可检测渗透率ymininindeteclatble完整诊遵测试系统的最低
注，该数值不一定是析似馨木身的菌3.12
稳态游透率
steadystatu perm
当化学物质持获龈能学随护材整流：在进行渗选通舞原过程中，可能差3.
标雅蓬透率
Bniornializatinn pem
开路修透测中工确定标雅器
注：本测试方法捷供的标准裕逐率：喜3.14
permratiss mas?
ermeatian
斯有影响渗透的
ipnrate
化学物质在给定微学透过免费标准下载网bzxz
Dum atectabie mass pemeated
最低可检测学透量机
完整诊透测试系统可检机的最低渗透量。3.16
标准灌遵量
nornalizatiot petmuatin mass阅路渗透测试中用于确定标翟矮过时间的游霆注：本测试方法促供的标提诊遗虽为2.5m。3.17
累计播遥量
cumulslive permeatinn mass
平衡时的谚透
从试样最初与化学物质接触开始到指定时问为正渗透划单位间积化学防护材料的化学刻质总质，
4源理
在渗透试验装置中，保持测试谢试室的化学防护材料试样持续或间款接触化学物质，辅集室的销集介质插集透过试样的化学物质，通过定意分析，测出其还过化学防护材料诊透的化学物质浓度或质量，从而测算化学物质渗透化学防护材料的透过时削、标准透过时闭及渗透率，评价化学防护材料的耐渗透性能。
5筱器设备
5. 1厚度
精度不低于0.02mm
5.2分析天乎
精度不低了0.01g。
5.3游透翘试池
GB/T23462---2009
包括两个室，测试空和捕集室，测试家跟试样的外装所接触，铺集室账试样的内表面接触。5.3.1标准液态化学物质渗透测试池用于液态化学物质对化学防护材料渗透的翻试，其结构如图1所示：试宅与捕集室由试样分隔：当化学物质与测试池材料有可能发牛反应时，应选择其他材质的测试池。可更换搅拌棒；
化学物质人口：
活塞适配器：
化学防护材料试样：
装琪刻度线：
测试密；
捕集蜜；
R·-—铝涉兰。
图标难态化学物虚透测试池
5.3.2标准气态化学物读渗透测试池用于气态化学物质对化学防护材料渗透的测试，其结构如图2所示。气态化学物质从气额进人测试室进行循环。循环过程中，气体的成分与浓度应保持稳定，并且在测试室内充分混合。测试室与摘集空试样
GB/T23462—-2009
捕巢室，
滩玩率
阀门！
返充管：
化学防护林料
铝法兰。
标准气态化学物质透测试池（顶部视图）5.3.3可烘选择的透测说池
除标准渗透测试池外，图3所示的试独可供选择：该测我物在满种场合使用。）小剂量化学物质渗透测试
花学物质的重量对透测试影可感怒略b>
1·活动盟：
测试率；
化学防护材科试格，
一螺丝；
S--—集室
测试材料的有效面积：.01cm
流动室体积:17. 2 c1ns
圈3百供选择的滋避测试池
GB/T23462--2009
单位齿密求
GB/T 23462-2099
5.4开路滏透测试系统
万路渗透测试系统妇图4所示。在升路测试中，应按照最低可检测渗透率来选择配置设备，以达到期望的测试灵敏度，具体的配置应根据架方法以及化学物质及其组分的检测技术来确定。—新鲜捕集介质；
捕集室
—-捕集介质样品：
4—聚祥浆，
5样品分析仪；
酸料。
图4开路渗透测试系统配置示塑
帮集介质的气体流速通以控制诊透测试池人口或分析检测器泵出口的气体压力来控制；推荐采用的摘集介质体流速最小为50em/nin，最天为150cm/mi。本测试方法提供的标准渗透率为1.0g/(cm2：min)。5.4.1采样泵
根据捕集介质的气体流速来选择：5.4.2管线或管路
根据所选化学物质来选。
5.4.3渗透测试池
液态化学物质采用图1所示的渗透测试泄，气态化学物质采用图2所示的渗透测试池；当这两类渗透测试池的不适时，可采用图3所求的渗透测试池。5. 4. 4分析测试
根题所选化学物质选择分析测试仪，液态有机化学物质可途择气相色增仪，液态和气态光机化学物质可选择离子色谱仪或者采用其他化学分概方法。5.5阴路渗透测试系统
闭路渗透刻试系统如图5所示。在闭路测试中，根书最低可检测渗透最确定的测试系统灵敏度来选择配置设备。其体的配置应根船拥集方法以及化学物质及其组分的检测技术来硫定。本测试方法凝供的标谁渗透量为2.5/em3。6
循环摘案分质；
铺案空；
3.-消策介质样品
循环泵：
分视测仪；
分标过的案介质。
5. 5. 1循环泵
转遠为 0. [ r/s。
5.5.2管线或管路
根据所选化学物质来选择。
5.5.3遥透测试池
图5闭路透测试系统配置示例
GB/1 23462—2009
液态化学物质采用图1所示的渗透测成池：气态化学物质采用图2所乐的诊透测试池：当这两类参透测试池均不适合对，可采用阁3所求的渗透测试范。5.5.4分测试役
根据所选化学物质选择分新测试仪，液态有机化学物质再选择气相色谱议，液态和气态无机化学物质可选摇离了色谱秘惑者采用我学分析扫法，5. 6 计时器
精度不低于13.
5.7恒温箱，或恒混水浴
用来面定渗透测试测试温度，控温精度为十0。6测试程序
6、1试梯准备
6.1.1 取样
试样为直径70mm的圆片，圾样遵照以下原则：a）从化学防护材料上敢样时，至少任意选取三个试样；b）从成套防护服上取样时，按以下方式执行：E·
GB/T 23462—2009
1）至少从上衣时部裤子膝盖部拟及接缝处各取一个试样；2）如果化学阿护服不同部位的林游或核料厚度不同，应从短个部位取个鼓一组试样；3）对于多层化学防护服，各层按实际使用的瞰序登放。6、1.2调湿
化学防护材料应在溢度为（20土2）%和相对湿度为（654）%涤件下放置至少241。6.1.3测量试样厚度与单位面积质量试样墨度以及单位面积质量按以下方法量：a）根据G13/T3820测层化学防护材料试样的厚度，精确到(.02mmi）根据G3/T4669测量化学防护材料试样的单位面积质景，精确纠1g/tu2。6.2捕集介质的选择
6.2.1概述
分析技术以及辅集介质选择的原则是使化学物质测试灵效度最高。6.2.2气态捕集介质
干焕空气或燥性气体，感其他不妨碍化学物质检测月纯度足够高而不会妨得渗选划碰或分折过程前气你。
注：这种体在持续施动件下，用于捕集能够在测或件下出测试搬疹透过来并能气化的分产。6.2.3液态捕袭介廠
液态捕集介质应兰是小影响化学防护材料渗透测试的水或其他波体。注：这种液体用来就架游试条得可溶解了据集介质的低案发或不挥圾破分。6.2.4其池捕集介质
可以使用对所用化学物巅具备良好捕集效架的节他集介质，如原体股附剂。6.3测试仅器的准督
6. 3.1将诚样按避1、2或阁3所示装配在透测试池甲，6.3.2测试池在所选测试海度下至少放置30m五才能乐于测试，筑介质应在用入测试范之前达到测试摄度。
6.4持续接触液态化学物质游透试验方法6.4.1迅速将液态化学物质加人渗透测试池的测试室全装填刻度缓：在添加化学物质的同时开始计时。如果环境温庭与测试温度不同时，应计得测化学物质达到测试温避习可人测试筐。卸案化学物质的密度大，面被化学防扩材料试样的强度很低，液体质量可能使试样扭慎，导敏化学防勃材料试样雨积增加时，而以适当减少液体加人量，但应确保整个测试避差化学防护材料试样能被化学物质光全覆盖
6.4.2保持辆集介质持续揽伴，循环或流动，以确保取释均匀，防止在服装材料利铺集介质界面出现参透浓度违界层。
6.4.3在整个测试持续过程中，按照趣定极序持续或名歇以摘集介质中取样，快速完整地分析每个摊集介质样品中被测化学物质的含展，计算并记录馨个辅集介质样品巾被測化学物质的浓度，以及被测化学物质划人测试室利敢梓之间的时尚间属注士：在将化学物质如入淤测试鸿之前开给股祥，以萨烂基道，便卡随后分析激据的比较。注2：为搏集介质间收所选择的方法应当以分析检测技术为基础，注3，在扇路察统中，取样导致措集介质的减少，需要补弃剂集介质，以保持案介质的量与截测试痒面积的比率不变。6.4、4符合下列案件之一即终止测试：送到稳定游逆状念（图6中A和图6中E），渗透率持续增长（图。中心）达到了最人渗透率（图6中B利图6中D）超过预先规定的时间。透测试一般特续8h。如案没有特别说明，测试持续时间应与被溯防护吸的应用背景相适应。6.4.5拆卸诊透测试池并进行彻底清洗。.
渗透率达避“稳定欲态\时的惨透类型，这是典型的渗透※型材料结构发改变而导致化学物愿渗遗率快速是高鼓微少赖发透类型；当村料试样渗透率呈现换然供速增长的诊透奖型；虽然渗透本最终稳定，化精料有中笔严塑凝能静游渗型；高度膨兆时的渗送凝型
图6添透状态的五种类型
每红化学防护材擀举莎测试3个恶行试样，评仿任每，64E
平均值的20%，而巨差解整这种
复测试；如果测试绣龈的壶化不露样的測试结果：
6.5持续接触气态化学物质渗送
6.5.1将气态优学质通人渗购
时死始计时。
试密。
实麻境温度与
测试密。
GB/T 23462—2009
个測试结果.期聚测试绪架的变化超过就样，并稳用相司的设备和条件行重的最小值作该缝化学防护材料诚倍于测试馨体积的气量适过测站室测试湿度身可速人渗透测试池测6.5.2在整个舰好静续程中，预定程序持续或点以款择集介质中取楼：快意完整地分析每个质浓度·以气休新始与试样接触到样品中被测化学藝的含量，记
敢样之间的的时间隔
注：在蒋化学製囊人诊透测试
6.5.3符个下纳性客一终
6中C），达到了最款表事（图6
果没有特别说明，测就韩续时间6.5.4拆卸渗透测避滤避行衡清洗辩，以翁定基倬
桁数活的比较。
A和图6E)透率持续增长(图
前时间。透试一般持续h，如
6,5.5衔组化学防扩护科料双测试3个平行试样，评估一个测诚练集，如巢测试结果的变化超过平均借的20%，直不能解释感种化的原因，则放谁备第二套组试样，并使剂相同的设备和条件进行重复测试；如果测试结果的变癌来超过率构值的20%，购取测减结果的小值作为该组化学防护材料试样的测试续果，
6.6间歇接触腋态或气态化学物质漆试验方法6.6、1选择接触时间、欧扫时间以及循环次数,可馨磐表1 巾提的-套或多套测试条件，表 1间歇接触测试荐测试条件
接愈时间/nin
吹扫耐间/r
循环欲数
6.6.2迅速将液态化学物质期人渗透测试池的测试室至装填刻度绒，并开始计时，对于气态化学物质，当1min内有五倍于测试室体积的气量适过测试案时，开始计时。如果环境温度与测试温度不问，应将其温没调节到测试湿度才吗加人或还入测试室9
GB/23462--2009
6..3，记录每个样品中测山的被测化学物质浓度，以及被测化学物质加人测试池粘敢样之间的时间，
6.6.4达到预先设楚的接触时间后，将化学物质从试池中移出，并始欧担并让时。对于液态化学物质，可以逐过出入日将化学物题从测试室倒出或排放出来；对下不能究全去除的粘性赖体，可以不完全去除。
对子气态化学物质，关气源即调。6..5按照预先设定的吹扫时间，使用气或情性气体来吹扫测试掌。设定吹打气常每分外至女为测试室休积的0倍。如果坏境溢度与溺试温度不同时，气流应达到测试温度才可递人逆行吹扫。6.6.6达到预先设定的吹扫时间后，关闭吹扫气体，即完成间测试的第循环。6.G.7重复进行6.6.2.~6.6.6所设定的接触与吹扫循环，直至达到预先设定的时间或据环次数。渗透性能测试設持续2h，如果没有特别说明，测试持续时间应当与微测防护顺的应用背景相适应。6.7绘制渗曲线密
为每个裕透测试绘捌幅化学物质浓度，渗透率或累计渗透量对时间的曲级图。如果使用渗遵率，接6.9的方法计算渗透率。
6.8确定透过时间与标准透过时间透过时间根据曲绒图或测试期闻采集到的数据来确定。对于开路测试，标准透过时间是标施透率为1.0/（cm°·mm）时的透过时间。对于闭路测试，标雅透过时间是标准渗透最为2.S1ug/cm2的透过时间。6.9漆逻率与累计满透量的计算
6. 9. 1概述
根据誉透测试类型以及捕集介质的取祥方法来计算渗遵率。5.9.2开路翘斌
在任何讨间t，辅集介质中化学物质的渗透浓度C.与渗遵率成正比。按式（1)计算基测试报度的您透
2-以化学物质最初接触化学防护材料为起点持续的时间，单位为分（min）；A化学防护材料试样的接触面积单莅为平方谨米（ctn\）；（一：时刻捕集介质中化学物质的浓度.单位为微壳奔升（\g/L）：g—…新鲜捐集介质通过测试池的流滤，单位为升得分（t./min)；P-t:时刻的落透率，单位为微克得平方厘米分Lag/（cn2·nin)]。绘制节～4曲线，计算0～时间段前线下的而积期得时间！的累计您透量A：6.9.3阴路测试
满足下列条件时按式（2)计算：1到t内的均漆透率：…·样品在进一步取样能破收国分析和更换：一叫欲取出的祥品量相对于总量来讲可以忽略不计，捕集介质如图5所再循坏；
…没有任何样品移除的情况下测量了辅集室内的化学物质的浓度。Parg=
武中：
tist. i-.
(cci-)Via
以化学物质微初接触化学防护材料为起点持续的封叫.单位为分（mi)；)
（2）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
