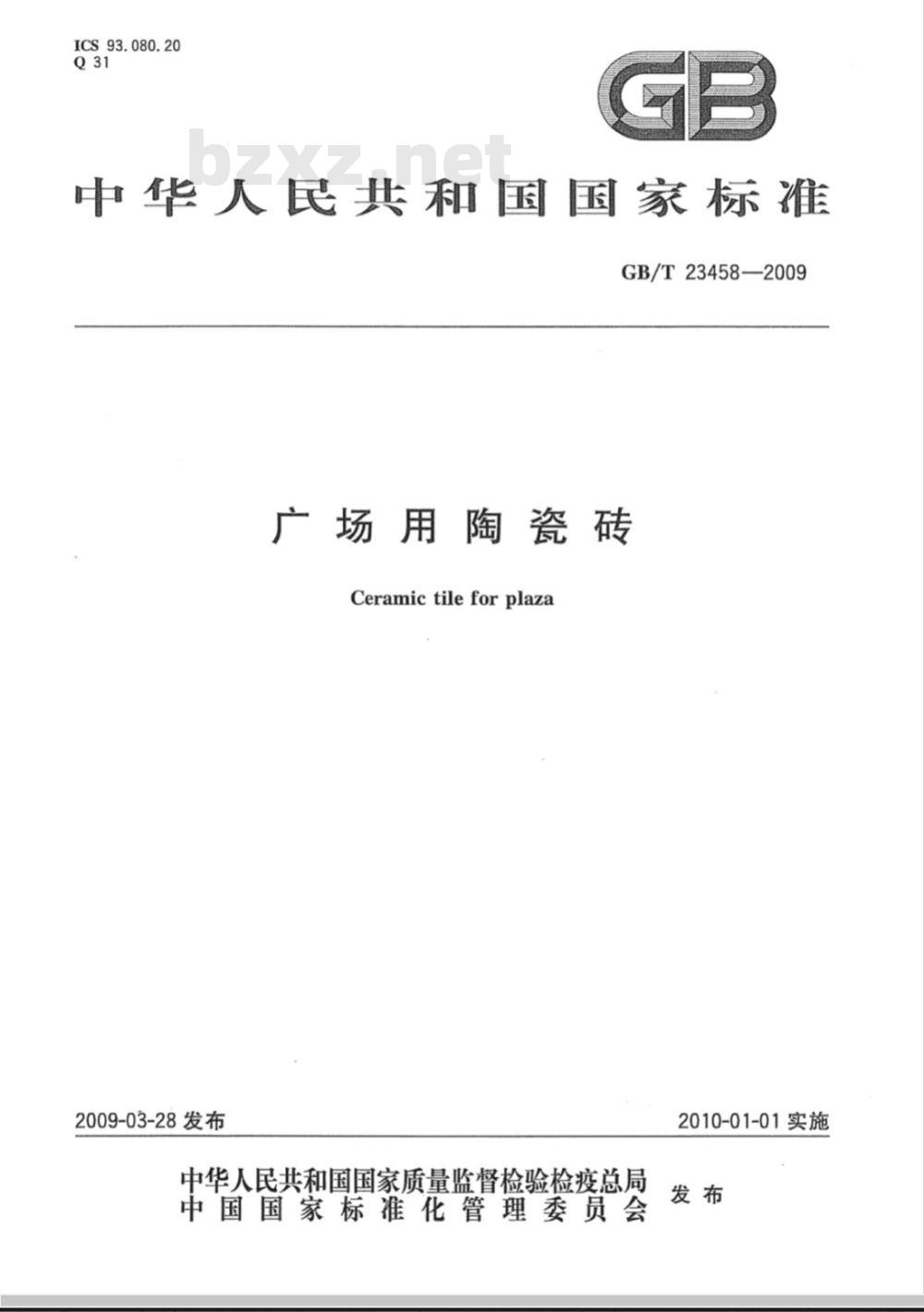

【国家标准(GB)】 广场用陶瓷砖

ICS93.080.20
中华人民共和国国家标准
GB/T23458—2009
广场用陶瓷砖
Ceramictileforplaza
2009-03-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

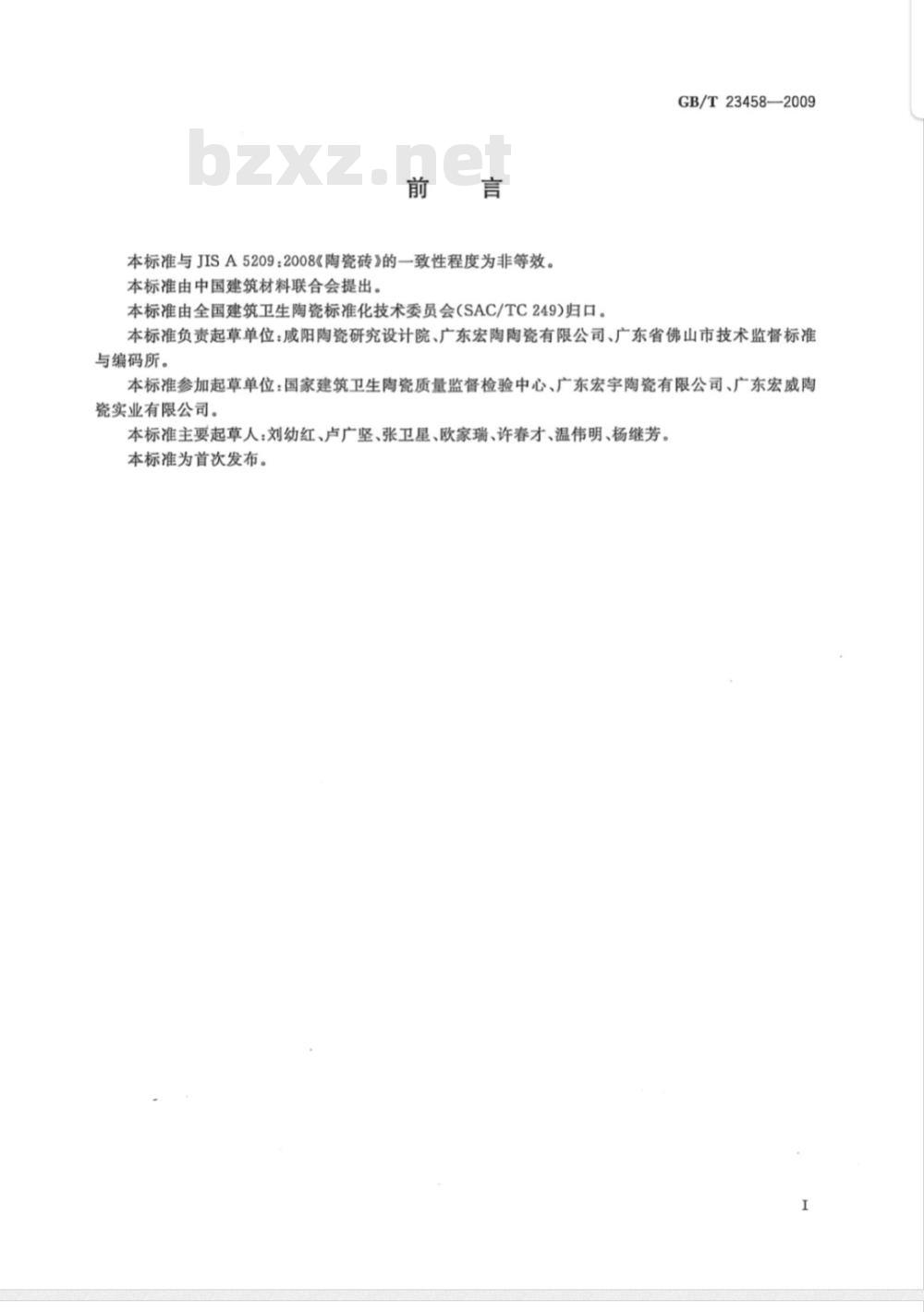

本标准与JISA5209：2008《陶瓷砖》的一致性程度为非等效。本标准由中国建筑材料联合会提出。本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。GB/T23458—2009
本标准负责起草单位：咸阳陶瓷研究设计院、广东宏陶陶瓷有限公司、广东省佛山市技术监督标准与编码所。
本标准参加起草单位：国家建筑卫生陶瓷质量监督检验中心、广东宏宇陶瓷有限公司、广东宏威陶瓷实业有限公司。
本标准主要起草人：刘幼红、卢广坚、张卫星、欧家瑞、许春才、温伟明、杨继芳。本标准为首次发布。

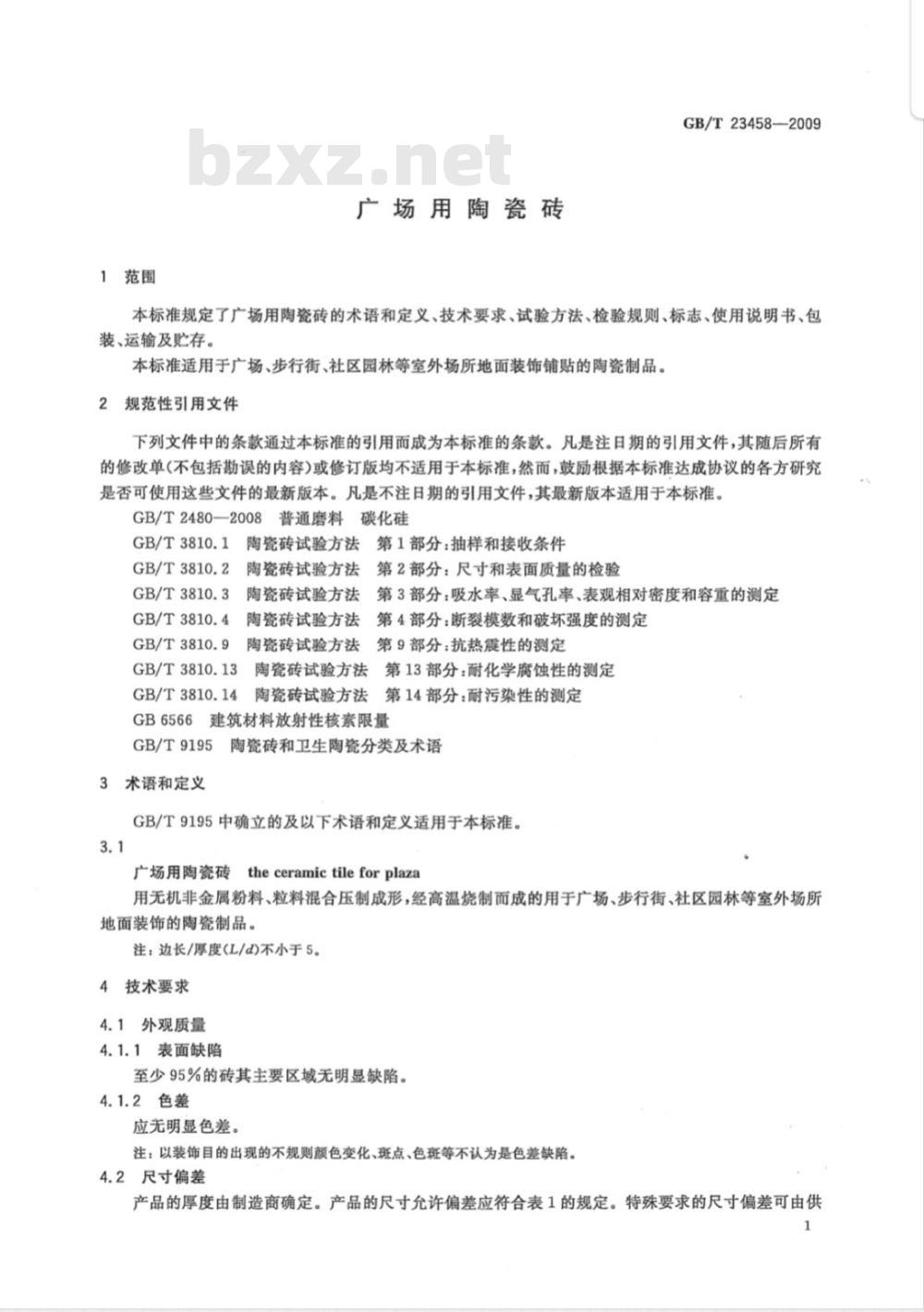

1范围
广场用陶瓷砖
GB/T23458—2009
本标准规定了广场用陶瓷砖的术语和定义、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。
本标准适用于广场、步行街、社区园林等室外场所地面装饰铺贴的陶瓷制品。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2480—2008普通磨料碳化硅GB/T3810.1陶瓷砖试验方法
第1部分：抽样和接收条件
2陶瓷砖试验方法
第2部分：尺寸和表面质量的检验GB/T3810.2
GB/T3810.3
陶瓷砖试验方法
第3部分：吸水率、显气孔率、表观相对密度和容重的测定GB/T3810.4
陶瓷砖试验方法
第4部分：断裂模数和破坏强度的测定GB/T3810.9
第9部分：抗热震性的测定
陶瓷砖试验方法
GB/T3810.13
GB/T3810.14
陶瓷砖试验方法
第13部分：耐化学腐蚀性的测定陶瓷砖试验方法
第14部分：耐污染性的测定
GB6566建筑材料放射性核素限量GB/T9195
3术语和定义
陶瓷砖和卫生陶瓷分类及术语
GB/T9195中确立的及以下术语和定义适用于本标准。3.1
广场用陶瓷砖
theceramictileforplaza
用无机非金属粉料、粒料混合压制成形，经高温烧制而成的用于广场、步行街、社区园林等室外场所地面装饰的陶瓷制品。
注：边长/厚度(L/d)不小于5。
4技术要求
4.1外观质量
4.1.1表面缺陷
至少95%的砖其主要区域无明显缺陷。4.1.2色差
应无明显色差。
注：以装饰目的出现的不规则颜色变化、斑点、色班斑等不认为是色差缺陷。4.2尺寸偏差
产品的厚度由制造商确定。产品的尺寸允许偏差应符合表1的规定。特殊要求的尺寸偏差可由供1
GB/T23458—2009
需双方协商，
尺寸类别
表1产品允许尺寸偏差
S≤90
每块砖(2条或4条边)的平均尺寸相对于工作尺寸(W)的允许偏差/%
每块砖(2条或4条边)的平均尺寸相对于10块砖（20条或40条边）平均尺寸的翁许偏差/%
制造商应选用以下尺寸：
a）模数砖名义尺寸连接度施讼在(2～5)mm之间；b）非模数砖工作尺
产品上表面积S/cm
90象寸之间的偏差不大于土2%，最大5mm每块砖厚度的乎均值对于工作尺寸的允许偏差/%
边直度（正面）
相对于工作尺寸的最大充谓偏差/%直角度
相对于工作尺寸的
表面平整度)
最大允许
偏差/%
许偏差/%
a）相对于由工作
对角线的中心套曲度
b）相对于工
相对于由工作尺守部
然角线的翘曲度
a）不适用于有弯曲形
b）不适用于砖的表面看意滨的不平整效果。±0.7
4.3吸水率
吸水率平均值不大于5.0%值不大于5.5%。4.4破坏强度和断裂模数
4.4.1破坏强度
破坏强度的平均值不小于1500N。4.4.2断裂模数
断裂模数的平均值不小于20MPa；单值不小于18MPa。4.5耐磨性
经试验后磨损量不大于0.1g。
4.6抗热震性
经试验后应无裂纹或破损。
4.7抗冻性
190用于冷冻环境下的产品，经抗冻试验后应无裂纹、剥落或破损，强度损失量不大于20.0%。4.8化学性能
4.8.1耐化学腐蚀性
4.8.1.1耐低浓度酸和碱
经试验后应不低于ULB级。
4.8.1.2耐高浓度酸和碱
GB/T23458—2009
若准备将产品在有可能受强腐蚀性的环境下使用时，应进行高浓度酸和碱的耐化学腐蚀性试验。经试验后应不低于UHB级。
4.8.2耐污染性
制造商应报告耐污染级别；有特殊要求时，可由供需双方商定耐污染等级。4.9防滑性
防滑坡度不低于12°
4.10放射性核素限量
应符合GB6566
5试验方法
算值判定本标准中的极限数值时，采用修约值比较法。用测量值或评
5.1表面质量
5.1.1表面缺Www.bzxZ.net
按照GB/
3001x的灯光均
5.1.2色差
按照GB/T
3001x的灯光均
显色差。
5.2尺寸偏差
.1的相关规定准备赋验样品将试样评铺成不小于1量”的正方形，用照度为射在所检样品的正面表面，在垂直距离为2处目测，观察被检的表面缺陷。.1的相关规定准备试验样品将试样平铺成不小于2?的正方形，用照度为3818
在所检样品的正面表面，在垂直距禽为2㎡处用目测，观察被检砖组表面有无明钓规定进行
按GB/T3810车
5.3吸水率
按GB/T3810.3品
务法的规定进行。
5.4破坏强度和断裂模数
按GB/T3810.4的规定进行。
5.5耐磨性
5.5.1试验装置
图1所示的落砂耐磨试验装置。
GB/T23458—2009
5.5.2试验磨料
供料器
最小直径约9.5
截流闸
支撑物
图1落砂耐磨试验装置
应符合GB/T2480一2008中规定的粒度为F20的碳化硅C。5.5.3试验步骤
单位为毫米
由三块产品上制取40mmX40mm的试样。称量试样的质量，精确到0.01g。将试验安装在试验装置上，使试样表面与水平面成45°状态，在不少于8min的时间内，将10kg磨料从1100mm高处自由下落至试验表面。然后用软毛刷将附着在试样上的粉末清除干净，称量磨损后试样的质量，精确到0.01g。计算试验前后的质量差，这时样品所减少的质量为磨损量。5.6抗热震性
按GB/T3810.9的规定进行。
5.7抗冻性
5.7.1样品
抽取10块整砖，其中5块进行冻融试验，5块用作对比样品。5.7.2试验步骤
在试验前，应用永久性染色剂对缺陷做出标记，必要时应记录其缺陷情况。将试样放人温度为20℃土10℃的水中浸泡24h。浸泡时水面应高出试样约20mm。从水中取出试样，用拧干的湿毛巾擦去表面附着水，即可放入预先降温至一15-℃的冷冻设备内，试样的间隔不小于20mm。由装样品至试验温度重新达到-15℃时所需时间不应大于2h，此时开始计时，至3h后，取出试样，立即放人20℃士10℃的水中融解2h。该过程为一次冻融循环。依此法进行25次冻融循环。
完成25次冻融循环后，从水中取出试样，用干的湿毛巾擦去表面附着水，检查并记录试样表面剥落、分层、裂纹及裂纹延长的情况。然后按本标准规定方法进行断裂模数试验。5.7.3结果计算
冻融试验后强度损失率按式（1)计算：4
式中：
R-R。
△R——冻融循环后的强度损失率，单位为百分数（%)；R——对比样品断裂模数平均值，单位为兆帕(MPa)；R。——冻融试验后样品断裂模数平均值，单位为兆帕(MPa)。5.8化学性能
5.8.1耐低浓度酸和碱
按GB/T3810.13中无釉砖的规定进行。5.8.2耐高浓度酸和碱
按GB/T3810.13中无釉砖的规定进行。5.8.3耐污染性
按GB/T3810.14中无釉砖的规定进行。5.9防滑性
GB/T23458-—2009
.........(1)
测试装置是一个光滑、抗变形的长2000mm，宽300mm平板，可在0°～45°间调节，并有安全防护装置。测试时将试样放置在平板上，在试样上连续流过浓度为1g/L，流量为（6L土1L)/min的中性润湿水溶液。测试者为赤足的成年人（质量在80kg士5kg范围内），双脚保持湿润在试样上行走，步幅为半个脚掌，二人各四次进行测试，以能行走的极限平均值为最终结果。5.10放射性核素限量
按GB6566的规定进行。
6检验规则
6.1检验分类
检验分出厂检验和型式检验。
6.1.1出厂检验
出厂检验项目包括外观质量、尺寸偏差、吸水率、破坏强度和断裂模数。6.1.2型式检验
型式检验包括本标准技术要求的全部项目。有下列情况之一时，应进行型式检验：新产品试制定型鉴定；
生产工艺发生较大改变，可能影响产品性能时；b)
正常生产时，每年至少进行一次；c）
出厂检验结果与上次型式检验结果有较大差异时。6.2检验批
应按GB/T3810.1的规定进行。
6.3抽样和接收
放射性核素限量应按GB6566的规定进行：防滑性试验采用一次抽样方案，应由检验批中随机抽取不少于1㎡的产品进行试验，以本标准5.9中最终结果按4.9规定进行判定。其他各项检验的抽样样本量及接收应按GB/T3810.1的规定进行。7标志、使用说明书
7.1标志
7.1.1产品应有清晰的商标，包装箱上应有企业名称和地址、产地、产品名称、执行标准编号、商标、规5
GB/T23458—2009
格（名义尺寸和工作尺寸)、数量、生产日期。7.1.2产品质量合格证。
产品出厂时，每箱产品应附有产品出厂合格证。使用说明书
为方便使用，供货方应提供产品的铺贴安装说明书，合同有要求时应提供相关检验报告。8
包装运输及贮存
8.1包装
产品包装应保证产品在搬运过程中不破损，并符合相关包装标准的要求。特殊要求的包装可由供需双方协商。
8.2运输
产品装、卸应轻拿轻放，严禁抛、掷。运输时应避免碰撞。包装后在室外存放时应有防雨措施。8.3贮存
产品贮存场地应平整、坚实。应按品种、规格分别堆放。6
GB/T23458-2009
