【国家标准(GB)】 高压交流负荷开关 熔断器组合电器

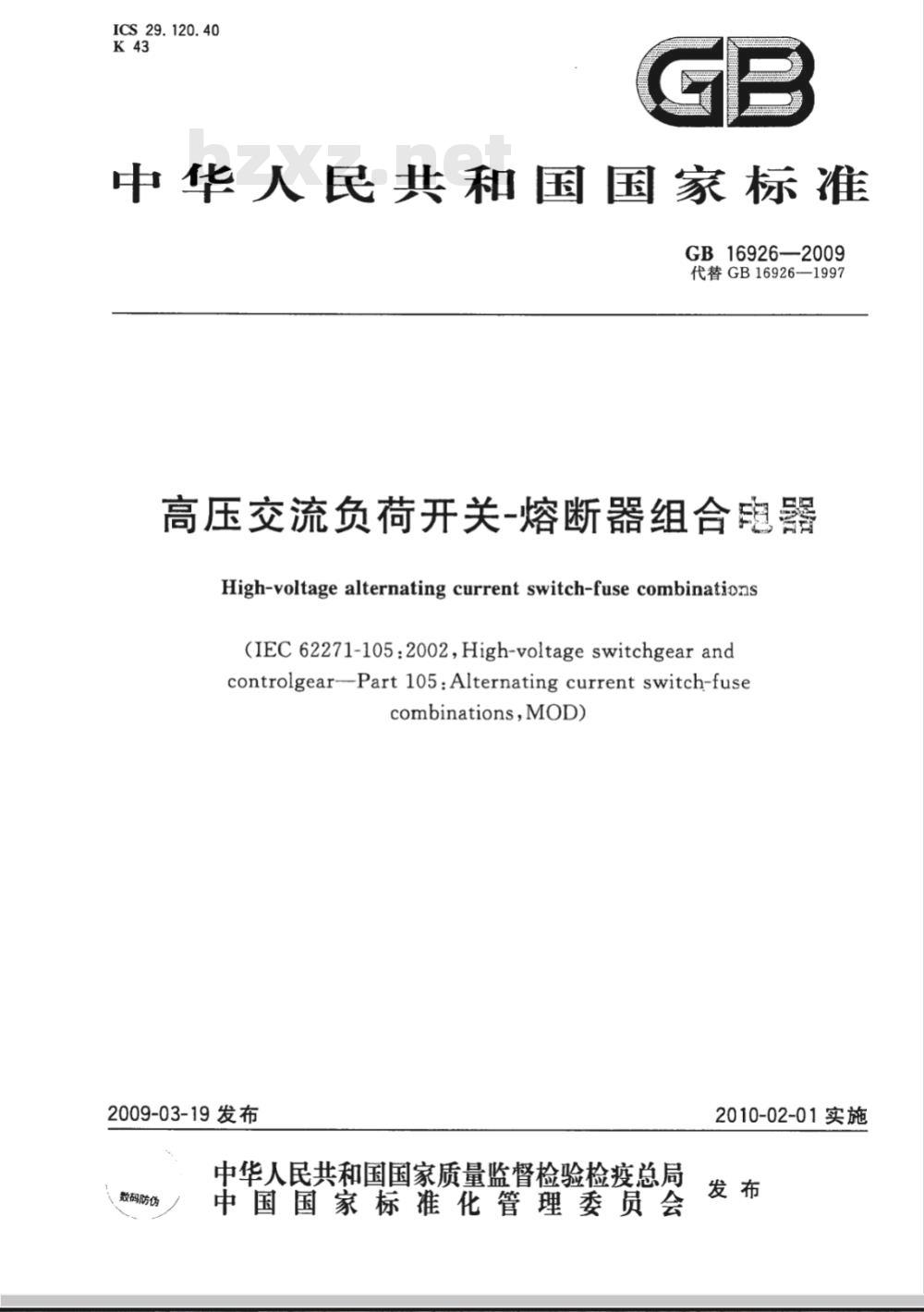

ICS 29.120.40
中华人民共和国国家标准
GB16926-—2009
代替GB16926—1997
高压交流负荷开关-熔断器组合胞器High-voltage alternating current switch-fuse combinations(IEC 62271-105:2002,High-voltage switchgear andcontrolgear--Part 1o5:Alternating current switch-fusecombinations,MOD)
2009-03-19发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2010-02-01实施

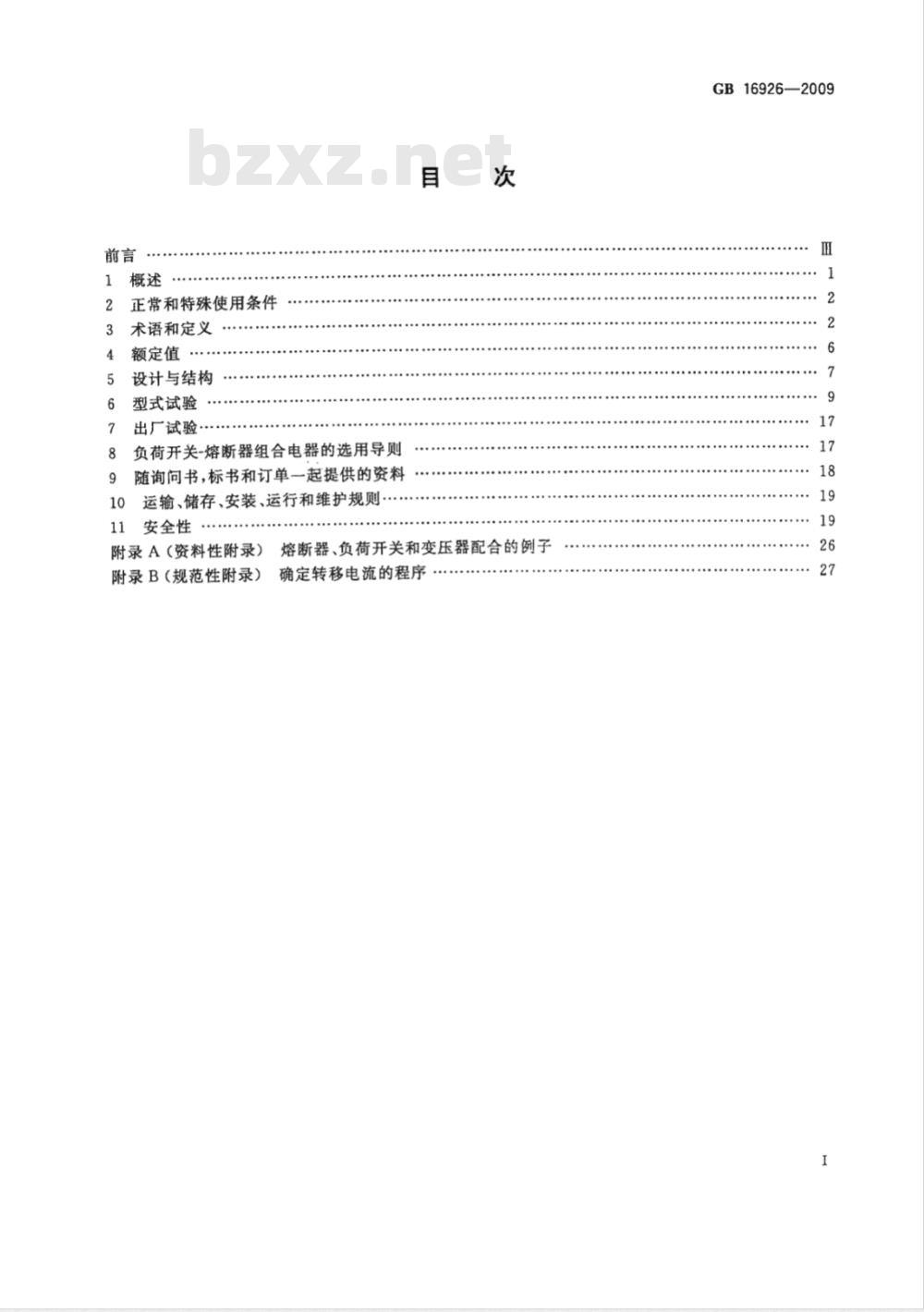

正常和特殊使用条件
术语和定义
额定值
设计与结构
型式试验
出厂试验…
负荷开关-熔断器组合电器的选用导则随询问书，标书和订单一起提供的资料运输、储存、安装、运行和维护规则·10
11安全性
附录A（资料性附录）
熔断器、负荷开关和变压器配合的例子确定转移电流的程序
附录B（规范性附录）
GB16926—2009

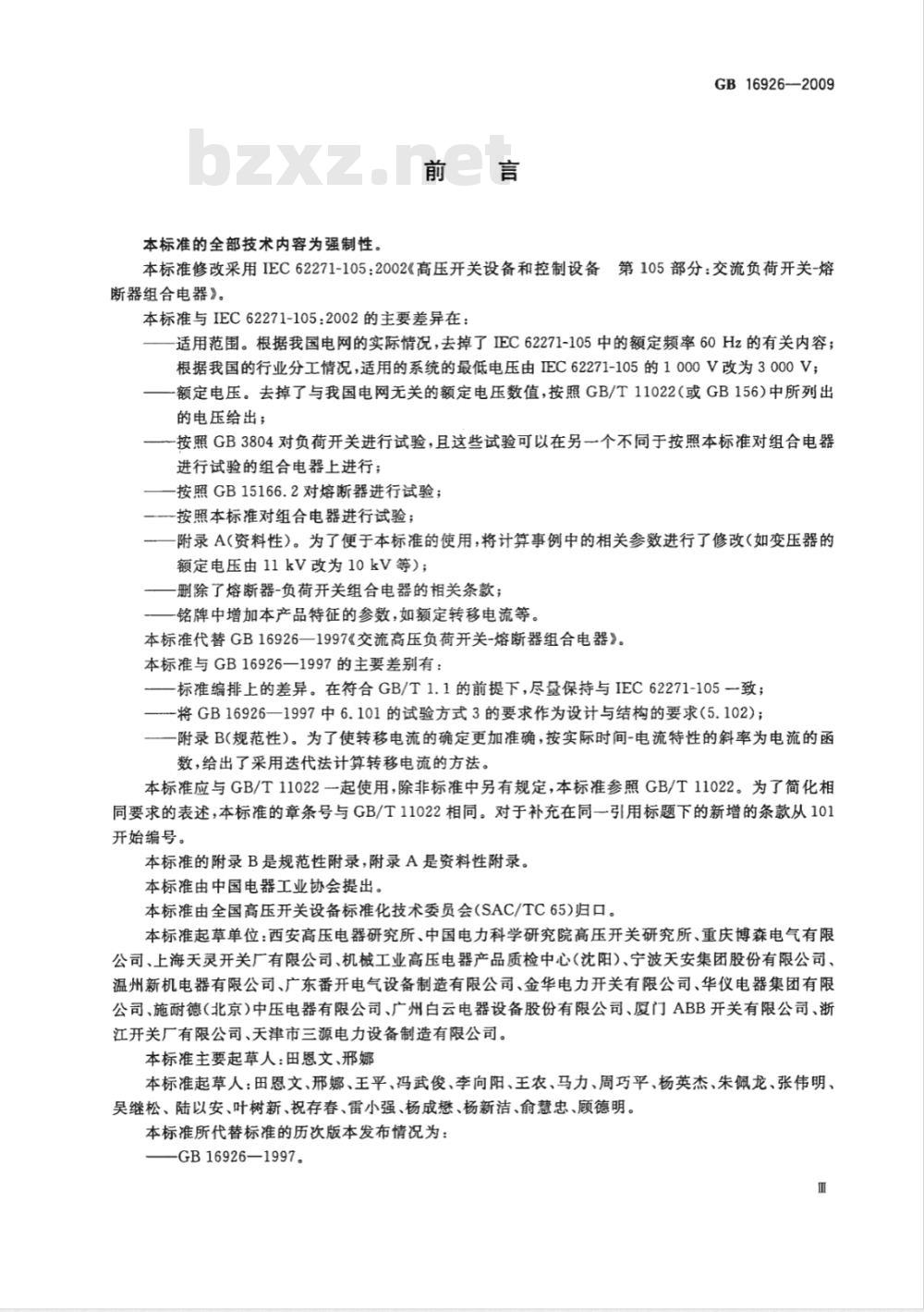

本标准的全部技术内容为强制性。前言
GB16926-2009
本标准修改采用IEC62271-105：2002《高压开关设备和控制设备第105部分：交流负荷开关-熔断器组合电器》。
本标准与IEC62271-105：2002的主要差异在：适用范围。根据我国电网的实际情况，去掉了IEC62271-105中的额定频率60Hz的有关内容；根据我国的行业分工情况，适用的系统的最低电压由IEC62271-105的1000V改为3000V；额定电压。去掉了与我国电网无关的额定电压数值，按照GB/T11022（或GB156）中所列出的电压给出；
一一按照GB3804对负荷开关进行试验，且这些试验可以在另一个不同于按照本标准对组合电器进行试验的组合电器上进行；
一一按照GB15166.2对熔断器进行试验；按照本标准对组合电器进行试验；附录A(资料性）。为了便于本标准的使用，将计算事例中的相关参数进行了修改（如变压器的额定电压由11kV改为10kV等）；—删除了熔断器-负荷开关组合电器的相关条款；一铭牌中增加本产品特征的参数，如额定转移电流等。本标准代替GB16926—1997《交流高压负荷开关-熔断器组合电器》。本标准与GB16926一1997的主要差别有：一标准编排上的差异。在符合GB/T1.1的前提下，尽量保持与IEC62271-105一致；-将GB16926一1997中6.101的试验方式3的要求作为设计与结构的要求（5.102)；一附录B(规范性）。为了使转移电流的确定更加准确，按实际时间-电流特性的斜率为电流的函数，给出了采用送代法计算转移电流的方法。本标准应与GB/T11022一起使用，除非标准中另有规定，本标准参照GB/T11022。为了简化相同要求的表述，本标准的章条号与GB/T11022相同。对于补充在同一引用标题下的新增的条款从101开始编号。
本标准的附录B是规范性附录，附录A是资料性附录。本标准由中国电器工业协会提出本标准由全国高压开关设备标准化技术委员会（SAC/TC65)归口。本标准起草单位：西安高压电器研究所、中国电力科学研究院高压开关研究所、重庆博森电气有限公司、上海天灵开关厂有限公司、机械工业高压电器产品质检中心(沈阳）、宁波天安集团股份有限公司、温州新机电器有限公司、广东番开电气设备制造有限公司、金华电力开关有限公司、华仪电器集团有限公司、施耐德（北京)中压电器有限公司、广州白云电器设备股份有限公司、厦门ABB开关有限公司、浙江开关厂有限公司、天津市三源电力设备制造有限公司。本标准主要起草人：田恩文、邢娜本标准起草人：田恩文、邢娜、王平、冯武俊、李向阳、王农、马力、周巧平、杨英杰、朱佩龙、张伟明、吴继松、陆以安、叶树新、祝存春、雷小强、杨成懋、杨新洁、俞慧忠、顾德明。本标准所代替标准的历次版本发布情况为：—GB16926—1997。
1概述
1.1范围
高压交流负荷开关-熔断器组合电器GB16926-—2009
本标准适用于公用和工业配电系统中所用的负荷开关包括负荷隔离开关与限流熔断器功能组合的三极单元，设计能够具备：
一开断能力：在额定恢复电压下，开断直到并包括额定短路开断电流的任何电流；一关合能力：在额定电压下关合额定短路开断电流适用的回路。本标准不适用于电动机回路中的熔断器-断路器、熔断器-接触器组合电器，或者包含单个电容器组负荷开关的组合电器。
本标准中，采用“组合”意味着组合电器中的各元件构成一个功能组件。某一给定型式的负荷开关和某一给定型式的熔断器的联合确定了一种型式的组合电器。实际上，不同型式的熔断器可以和一种负荷开关组合，得到一系列具有不同特性的组合电器，特别与额定电流有关。进而，出于维修的目的，用户应该得可以和台负荷开关组合的熔断器的类型而不影响对本标准的符合性，而且还应清楚这样的组合电器的相应特性。负荷开关-熔断器组合电器是通过其型号以及由制造厂确定的一系列备选熔断器（即所谓的“参考的熔断器清单”)来确定。符合本标准的某一给定的组合电器意味采用任一备选熔断器的每种组合电器都可以证明是符合本标准的。装人熔断器是为了扩大组合电器的短路额定值，并使其超过单独用负荷开关时的短路额定值。安装撞击器，既为了依靠熔断器的动作使三相负荷开关自动分开，又可在故障电流大于最小熔化电流、小于熔断器最小开断电流时正确操作。除熔断器的撞击器外，组合电器还可安装过流脱扣器或者并联脱扣器。
注1：本标准中，在不会引起文本的总的语意不清时，“熔断器”一词可以指溶断器或熔断件。注2：本标准中，在不会引起文本的语意不清时，“负荷开关-熔断器组合电器”和“组合电器”均指“高压交流负荷开关-熔断器组合电器”。
本标准适用于频率为50Hz、标称电压3kV及以上、35kV及以下的三相交流系统中、户内或户外安装的组合电器。
熔断器应符合GB15166.2。
负荷开关，包括它们特定的操动机构，考虑到熔断器的限流作用，除短时电流和短路关合要求外，应符合GB3804。
成为组合电器一个完整部分的接地开关应符合GB1985。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T11022的1.2适用，并做如下补充GB1984--2003高压交流断路器（IEC62271-100：2001，MOD）GB1985-2004高压交流隔离开关和接地开关（IEC62271-102：2002，MODGB/T2900.20E
电工术语高压开关设备
GB3804—20043.6kV~40.5kV高压交流负荷开关（IEC60265-1：1998，MOD）1
GB169262009
GB/T15166.1交流高压熔断器
GB15166.2—2008高压交流熔断器第2部分：限流熔断器GB/T15166.6--2008高压交流熔断器第6部分：用于变压器回路的高压熔断器的熔断件选用导则
2正常和特殊使用条件
GB/T11022的第2章适用。
3术语和定义
为了便于本标准的使用，GB/T2900.20、GB/T11022和GB/T15166.1中的以及下列术语和定义适用。
为了便于使用，其中一些术语和定义重述于此。3.1
通用术语
没有专门的定义。
没有专门的定义。
总装的部件
没有专门的定义。
开关装置
switch-fusecombinations
负荷开关-熔断器组合电器
一种组合电器，它包括一组三极负荷开关及配有撞击器的三只熔断器，任何一个撞击器的动作会引起负荷开关三极全部自动分闸。3.4.102
负荷开关-熔断器组合电器的底座（组合电器的底座）switch-fusecombinationsbase（orcozmbina-tion base)
没有安装熔断件的负荷开关-熔断器组合电器。3.4.103
负荷开关-熔断器
switch-fuse
复合单元内，一极或多极串有熔断器的负荷开关。3.4.104
熔断器-负荷开关
fuse-switch
由熔断件或带有熔断件的载熔件构成动触头的负荷开关。3.4.105
隔离负荷开关（负荷隔离开关）disconnector-switch（switch-disconnector）在断开位置，能满足对隔离开关所规定的隔离要求的一种负荷开关。[GB3804—2004的4.4.102]
脱扣器操作的组合电器
releaseoperatedcombination
一种组合电器，它的负荷开关的自动分闸由过流脱扣器或并联脱扣器触发。2
开关装置的部件
脱扣器
release
[GB/T2900.20的4.29]
过流脱扣器
over-currentrelease
[GB/T2900.20的4.30]
并联脱扣器
shunt release
［GB/T2900.20的4.38]
indecendentmanual operation(of theswitch)动力操作（负荷开关的）
［GB/T11022的3.6.1]
储能操作（负荷开关的）
[GB/T11022的3.6.2]
特性参量
stsredersrgyoperation(oftheswitch)预期电流（回路和相对于开关装置以及熔断器的）respect to a switching device or a fuse)[GB/T2900.20的6.6］
预期峰值电流
prospective peak current
[GB/T2900.20的6.7]
GB16926—2009
prospective currertof acircuitand with最大预期峰值电流
maximum prospectivepeak current[GB/T2900.20的6.8]
breakingcurrent
开断电流
[GB/T2900.20的6.17]
预期开断电流
prospectivebreaking current
[GB/T15166.1的3.4]
最小开断电流
minimumbreakingcurrent
[GB/T15166.1的3.9]
短路关合能力
short-circuitmakingcapacity
在规定条件下，包括开关装置的接线端子短路在内的接通能力。[GB3804—2004的4.7.115]
GB16926-—2009
Ecut-off current
截止电流
允通电流（熔断器的）let-throughcurrent（ofafuse）[GB/T15166.1的3.5]
转移电流（撞击器操作）transfercurrent（strikeroperation）在熔断器与负荷开关转换开断职能时的三相对称电流值。注：大于该值，三相电流仅由熔断器开断。稍小于该值，首先开断极中的电流由熔断器开断，而后两相电流由负荷开关或者熔断器开断，这取决于熔断器的时间-电流特性的偏差以及熔断器触发的负荷开关的分闸时间。3.7.110www.bzxz.net
交接电流（脱扣器操作）take-overcurrent（releaseoperation）两种过电流保护装置的时间-电流特性交点的电流值。3.7.111
最小交接电流（脱扣器操作的组合电器的）mirirrumtake-overcurrent（ofarelease-operatedcombination)
该电流取决于熔断器和负荷开关的时间-电流特性的交点，对应于：a）最大开断时间，如果适用，加上外部过流继电器或接地故障继电器的最大动作时间；b）熔断器的最小弧前时间。
见图12。
最大交接电流（脱扣器操作的组合电器的）maxiramtake-overcurrent（ofarelease-operatedcombination)
该电流取决于熔断器及负荷开关时间-电流特性的交点，对应于：a）负荷开关由脱扣器触发的最小分闸时间，如果适用，再加上0.02s以表示外部过流继电器或接地故障继电器的最小动作时间；b）具有最大额定电流熔断器的最大动作时间。3.7.113
熔化的短路电流fusedshort-circuitcurrent当限流装置为熔断器时，受到限制的短路电流。3.7.114
Eappliedvoltage
外施电压
[GB/T2900.20的6.13]
recoveryvoltage
恢复电压
[GB/T2900.20的6.30]
瞬态恢复电压
transientrecoveryvoltage
[GB/T2900.20的6.31]
工频恢复电压
power-frequencyrecoveryvoltage[GB/T2900.20的6.32]
预期瞬态恢复电压prospectivetransientrecoveryvoltage［GB/T2900.20的6.33]
熔断器触发的分闸时间（负荷开关的）fuse-initiatedopeningtime（oftheswitch）熔断器起弧时刻到所有极弧触头分开为止的时间。3.7.120
GB16926-2009
脱扣器触发的分闸时间（负荷开关的）release-initiatedopeningtime（oftheSwitch）脱扣器触发的分闸时间定义为按照下述脱扣方法来确定，且与负荷开关成为一体的任何延时装置都调整到整定值：
a）对于由任何形式辅助能源脱扣的负荷开关，处于合闸位置的负荷开关的分闸脱扣器带电时刻到所有极孤触头分离时刻之间的时简间隔。对于通过主回路中的电流（不同于撞击器）而不借助任何辅助能源脱扣的负荷开关，处于合闸b）
位置的负荷开关主回路中的电流达到过电流脱扣器的动作值的时刻到所有极弧触头分离时刻之间的时间间隔。
脱扣器触发的最小分闸时间（负荷开关的）minimumrelease-initiatedopeningtime（oftheswitch）成为负荷开关一部分的任何延时装置规定的整定值是其最小整定值时脱扣器触发的分闸时间。3.7.122
脱扣器触发的最大分闸时间（负荷开关的）)maximum release-initiated opening time (of theswitch)
成为负荷开关一部分的任何延时装置规定的整定值是其最大整定值时脱扣器触发的分闸时间。3.7.123
开断时间break-time
[GB/T2900.20的6.54］
熔断器
参考的熔断器清单referencelistof fuses对给定的负荷开关-熔断器组合电器底座，制造厂确定的熔断器清单，并且所有与其相应的负荷开关-熔断器组合电器符合现行标准。注：该清单可以更新。型式试验有效性扩展的条件在8.102中给出。3.8.2
熔断器底座
fuse-base
[GB/T15166.1的2.20]
撞击器striker
［GB/T15166.1的2.24]
弧前时间
pre-arcingtime
熔化时间meltingtime
[GB/T15166.1的3.11]
