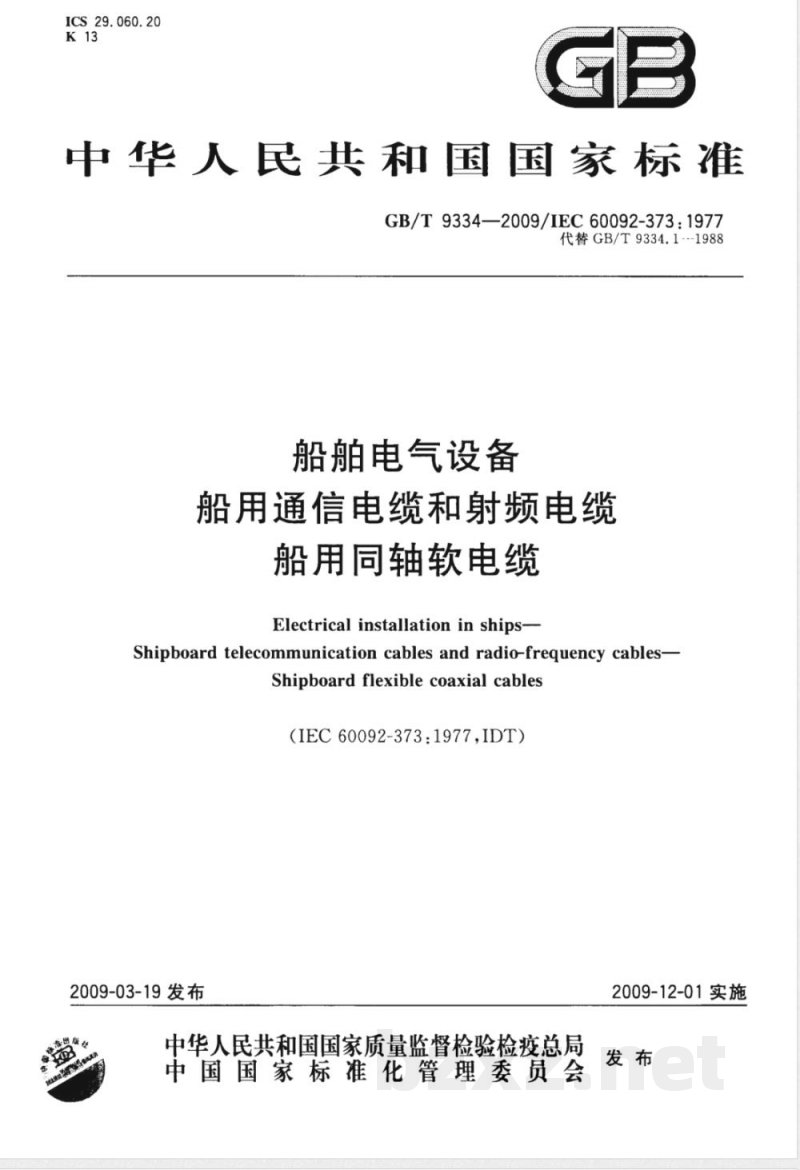

ICS 29. 060. 20
中华人民共和国国家标准
GB/T9334—2009/IEC60092-373:1977代替GB/T9334.1--1988
船舶电气设备
船用通信电缆和射频电缆
船用同轴软电缆
Electrical installation in ships-Shipboard telecommunication cables and radio-frequency cables-Shipboardflexiblecoaxial cables(IEC60092-373:1977,IDT)
2009-03-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-12-01实施

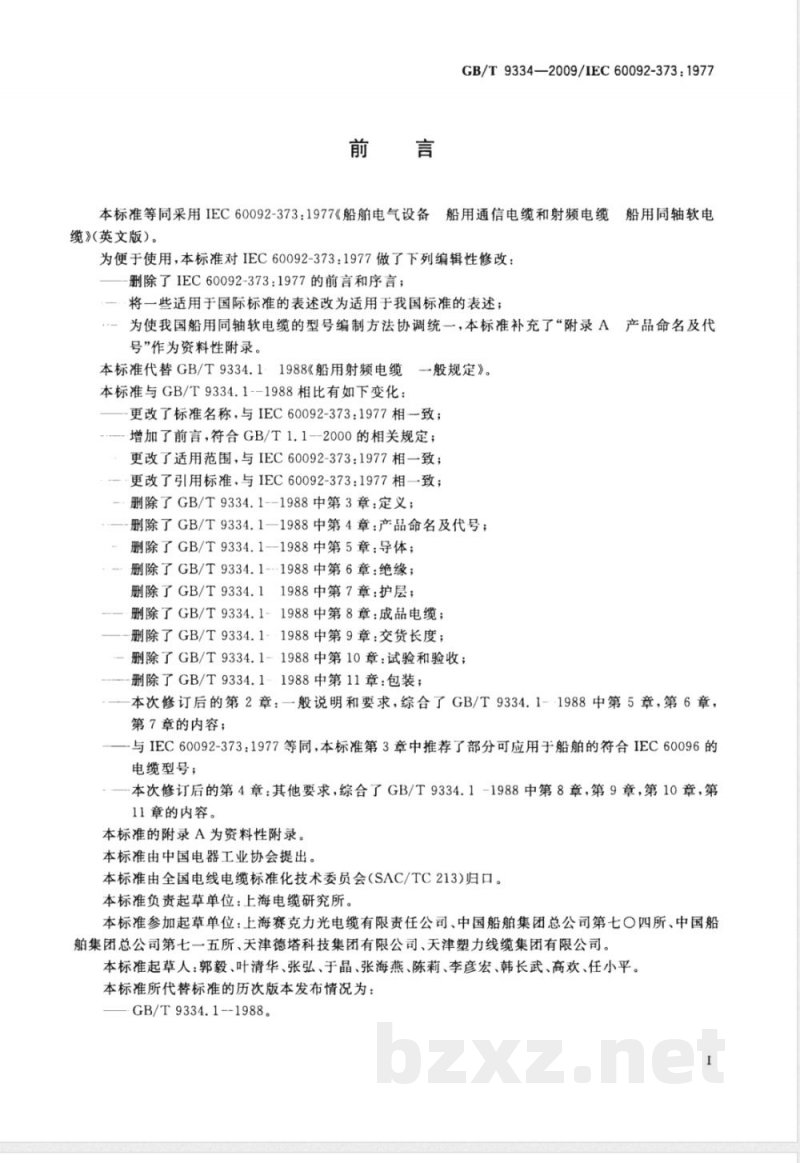

GB/T9334—2009/IEC60092-373:1977本标准等同采用IEC60092-373：1977《船舶电气设备船用通信电缆和射频电缆船用同轴软电
缆》(英文版）。
为便于使用，本标准对IEC60092-373：1977做了下列编辑性修改：删除了IEC60092-373：1977的前言和序言；将一些适用于国际标准的表述改为适用于我国标准的表述；为使我国船用同轴软电缆的型号编制方法协调统一，本标准补充了“附录A产品命名及代号”作为资料性附录。
本标准代替GB/T9334.11988《船用射频电缆般规定》。
本标准与GB/T9334.1--1988相比有如下变化：更改了标准名称，与IEC60092-373：1977相一致；增加了前言，符合GB/T1.1--2000的相关规定；更改了适用范围，与IEC60092-373：1977相一致；更改了引用标准，与IEC60092-373：1977相一致；删除了GB/T9334.1--1988中第3章：定义；删除了GB/T9334.1一1988中第4章：产品命名及代号；删除了GB/T9334.1--1988中第5章：导体；删除了GB/T9334.1---1988中第6章：绝缘；删除了GB/T9334.11988中第7章：护层；删除了GB/T9334.1-1988中第8章：成品电缆；删除了GB/T9334.1-·1988中第9章：交货长度；删除了GB/T9334.1-1988中第10章：试验和验收；删除了GB/T9334.11988中第11章：包装；本次修订后的第2章：一般说明和要求，综合了GB/T9334.1-·1988中第5章，第6章，第7章的内容；
-与IEC60092-373：1977等同，本标准第3章中推荐了部分可应用于船舶的符合IEC60096的电缆型号；
本次修订后的第4章：其他要求，综合了GB/T9334.1-1988中第8章，第9章，第10章，第11章的内容。
本标准的附录A为资料性附录。
本标准由中国电器工业协会提出。本标准由全国电线电缆标准化技术委员会（SAC/TC213)归口。本标准负责起草单位：上海电缆研究所。本标准参加起草单位：上海赛克力光电缆有限责任公司、中国船舶集团总公司第七○四所、中国船舶集团总公司第七一五所、天津德塔科技集团有限公司、天津塑力线缆集团有限公司。本标准起草人：郭毅、叶清华、张弘、于晶、张海燕、陈莉、李彦宏、韩长武、高欢、任小平。本标准所代替标准的历次版本发布情况为：GB/T9334.1--1988。

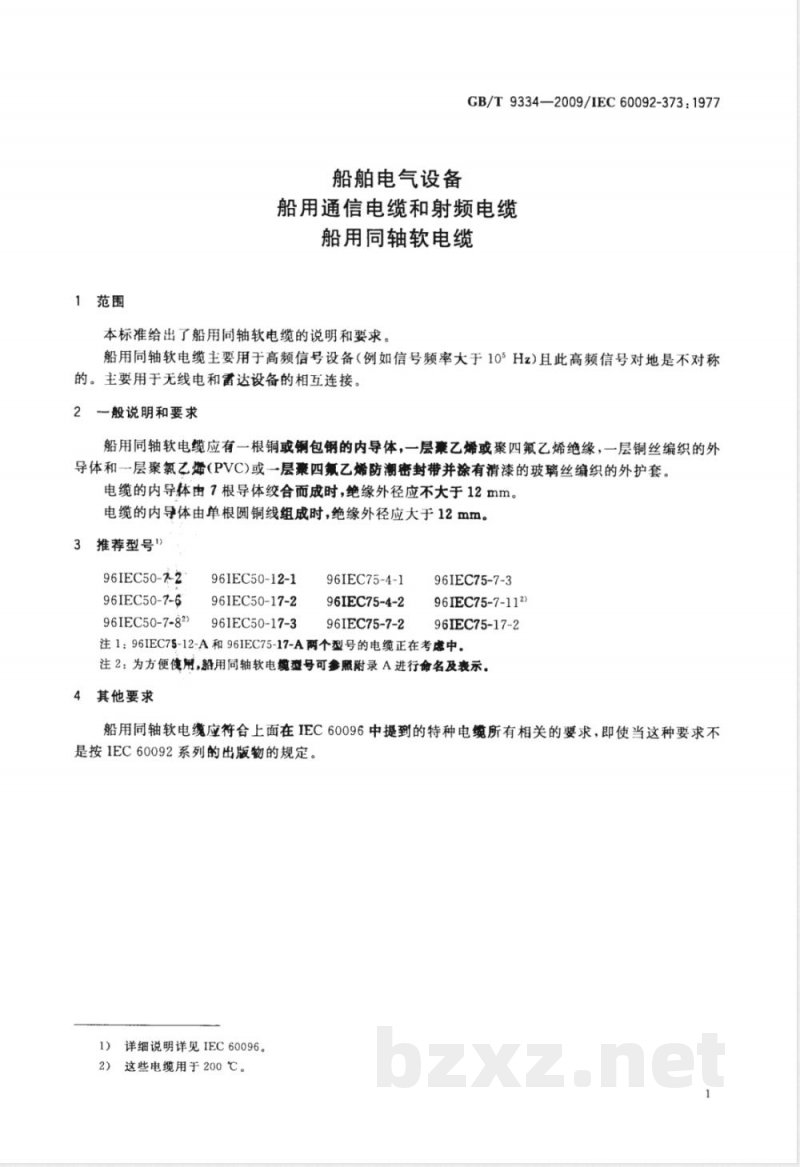

1范围
船舶电气设备
GB/T9334—2009/IEC60092-373:1977船用通信电缆和射频电缆
船用同轴软电缆
本标准给出了船用同轴软电缆的说明和要求。船用同轴软电缆主要用于高频信号设备（例如信号频率大于105Hz)且此高频信号对地是不对称的。主要用于无线电和雷达设备的相互连接2一般说明和要求
船用同轴软电缆应有一根铜或铜包钢的内导体，一层裹乙烯或聚四氟乙烯绝缘，一层铜丝编织的外导体和一层聚氯乙烯(PVC)或一层聚四氟乙烯防潮密封带并涂有清漆的玻璃丝编织的外护套。电缆的内导体由7根导体绞合而成时，绝缘外径应不大于12mm。电缆的内导体由单根圆铜线组成时，绝缘外径应大于12mm。3推荐型号1）
96IEC50-7-2
96IEC50-7-6
96IEC50-7-82
96IEC50-12-1
96IEC50-17-2
961EC50-17-3
96IEC75-4-1
96IEC75-4-2
96IEC75-7-2
96IEC75-7-3
96IEC75-7-112)
96IEC75-17-2
注1：96IEC75-12-A和96IEC75-17-A两个型号的电缆正在考虑中。注2：为方便使用，船用同轴软电缆盈号可参照附录A进行命名及表示。4其他要求
船用同轴软电缆应符合上面在IEC60096中提到的特种电缆所有相关的要求，即使当这种要求不是按IEC60092系列的出版物的规定。1）详细说明详见IEC60096。
2）这些电缆用于200℃。

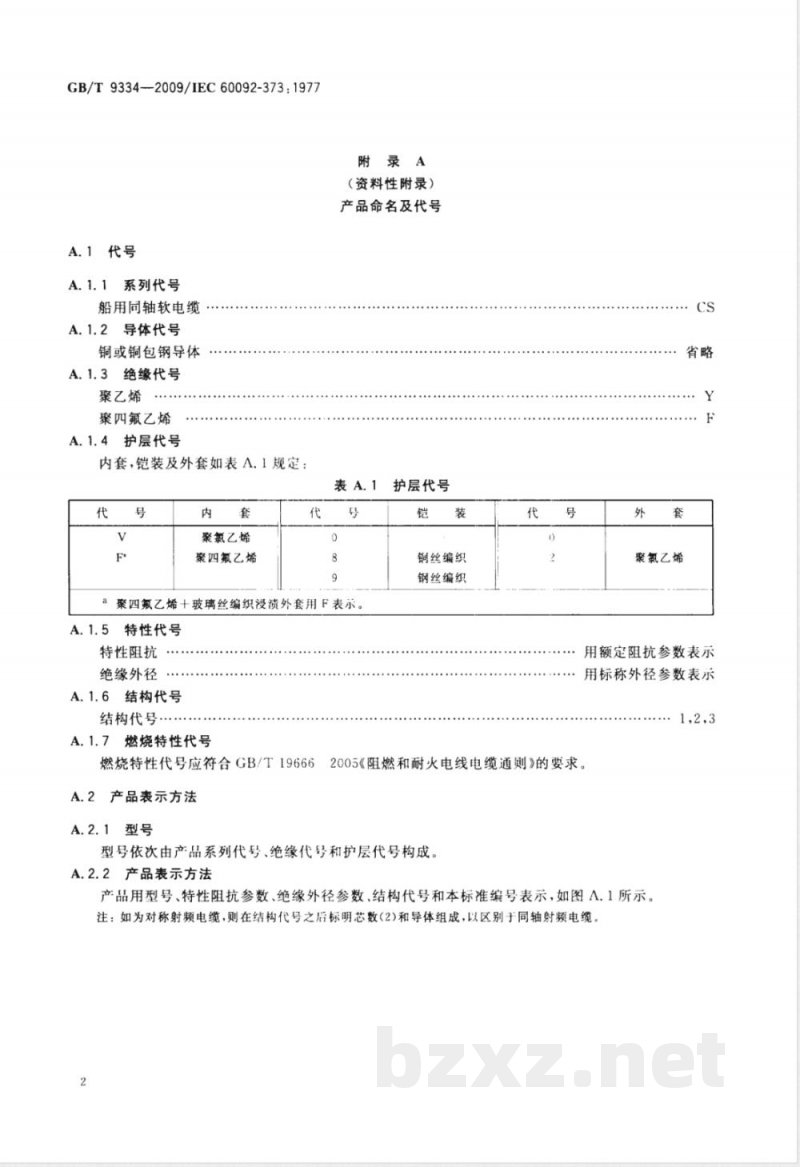

GB/T9334—2009/IEC60092-373:1977A.1代号
系列代号
船用同轴软电缆
A.1.2导体代号
铜或铜包钢导体
A.1.3绝缘代号
聚乙烯
聚四氟乙烯
A.1.4护层代号
内套，铠装及外套如表A.1规定：代
聚氯乙烯
聚四氟乙烯
附录A
（资料性附录）
产品命名及代号
a聚四氟乙烯十玻璃丝编织浸渍外套用F表示。A.1.5特性代号
特性阻抗
绝缘外径
A.1.6结构代号
结构代号：
A.1.7燃烧特性代号
护层代号
铜丝编织
钢丝编织免费标准下载网bzxz
聚氮乙烯
用额定阻抗参数表示
用标称外径参数表示
燃烧特性代号应符合GB/T196662005《阻燃和耐火电线电缆通则》的要求。A.2产品表示方法
A.2.1型号
型号依次由产品系列代号、绝缘代号和护层代号构成。A.2.2产品表示方法

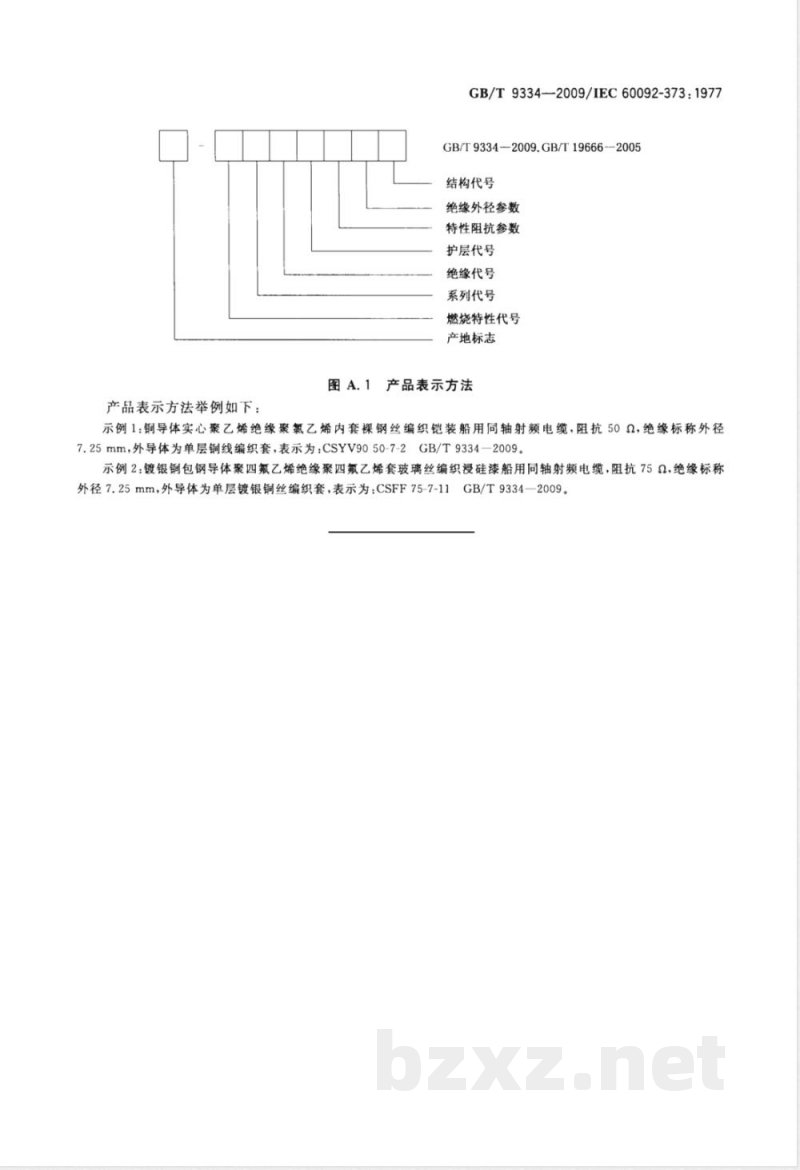

产品用型号、特性阻抗参数、绝缘外径参数、结构代号和本标准编号表示，如图A.1所示。注：如为对称射频电缆，则在结构代号之后标明芯数(2)和导体组成，以区别于同轴射频电缆。2
产品表示方法举例如下：
GB/T9334—2009/IEC60092-373:1977GB/T9334—2009.GB/T19666—2005结构代号
绝缘外径参数
特性阻抗参数
护层代号
绝缘代号
系列代号
燃烧特性代号
产地标志
图A.1产品表示方法
示例1：铜导体实心聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用同轴射频电缆，阻抗50Q，绝缘标称外径7.25mm，外导体为单层铜线编织套，表示为：CSYV9050-7-2GB/T9334一2009。示例2：镀银铜包钢导体聚四氟乙烯绝缘聚四氟乙烯套玻璃丝编织浸硅漆船用同轴射频电缆，阻抗75Q，绝缘标称外径7.25mm，外导体为单层镀银铜丝编织套，表示为：CSFF75-7-11GB/T9334—2009。GB/T 9334-2009
