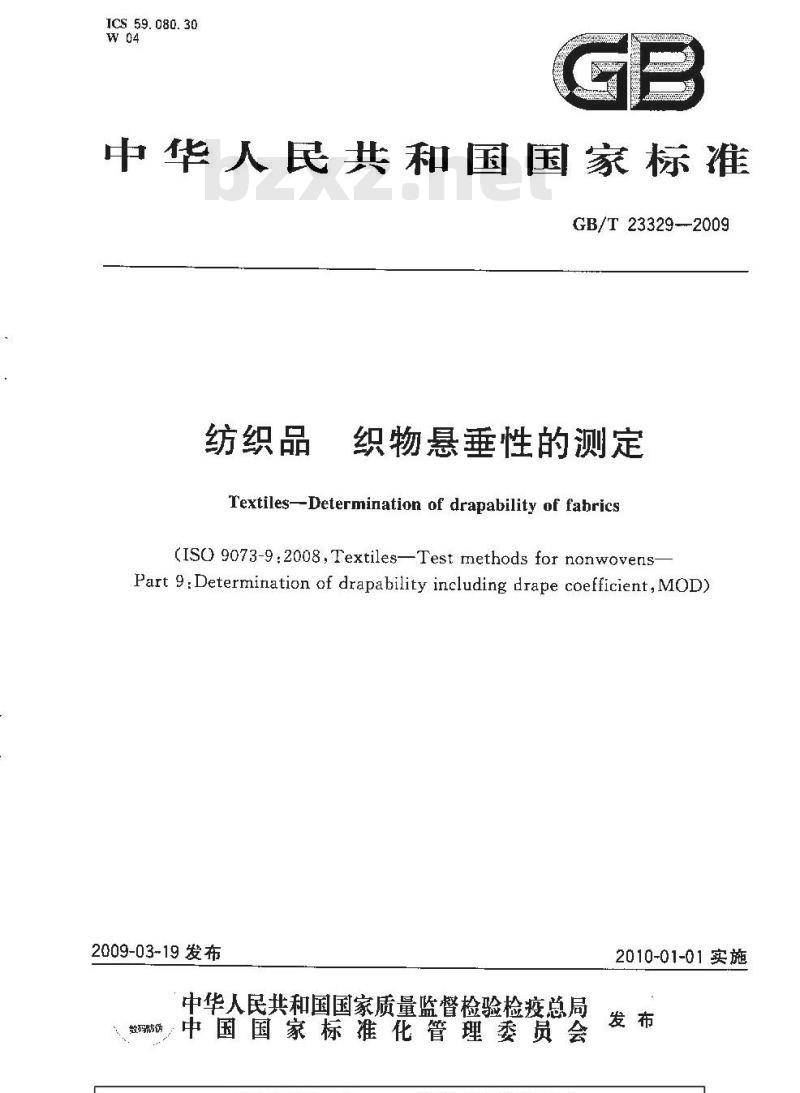

【国家标准(GB)】 纺织品 织物悬垂性的测定

JCS 59. 080. 30
中华人民共和国国家标准
GB/T23329--2009
纺织品
织物悬垂性的测定
Textiles-Determination of drapability of fabrics(ISO 9073-9:2008,Textiles—Test methods for nonwovens-Part 9: Determination of drapability including drape coefficient, MOD)2009-03-19发布
中华人民共和国国家质量监督检验检疫总局数码防伪中国国家标准化管理委员会2010-01-01实施

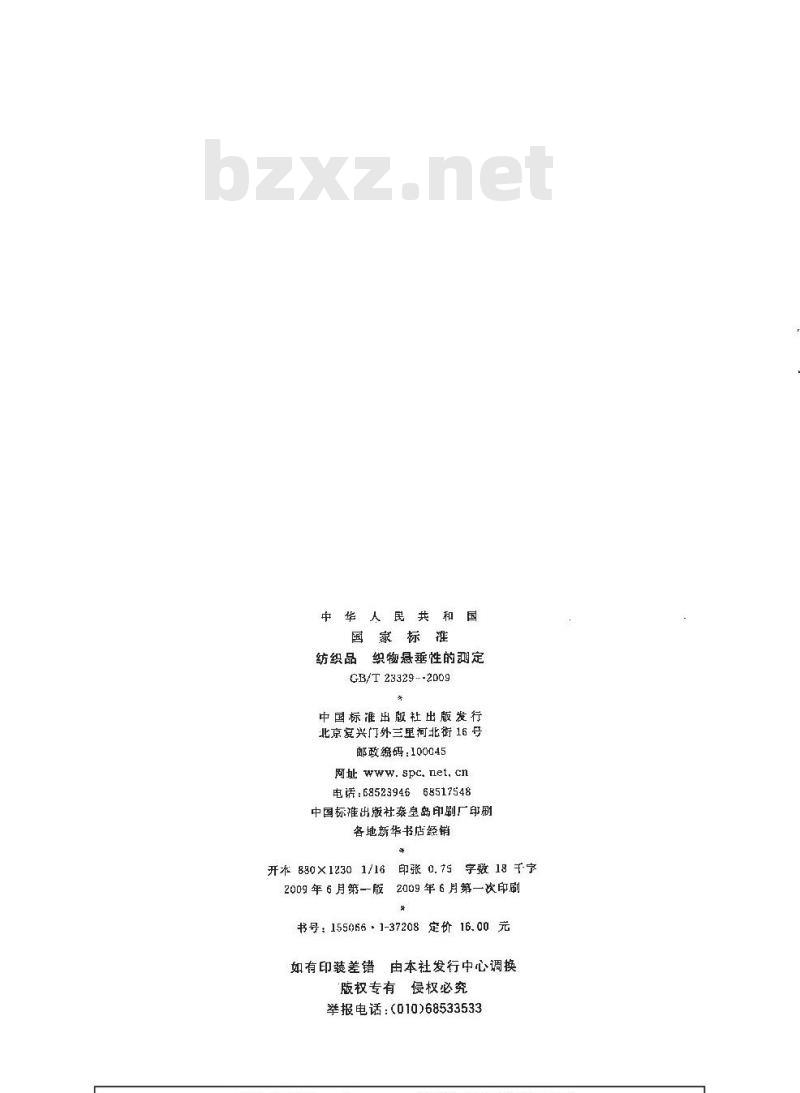

中华人民共和国
国家标准
纺织品织物悬垂性的测定
GB/T 23329--2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政缔码：100045
网址 spc.net. cn
电话：68523946
68517548
中国标准出版社装皇岛印刷厂印刷各地新华书店经销
开本880×1230
2009年6月第一版
字数 18千宁
2009年6月第一次印刷
书号：155066：1-37208
定价16.00元
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68533533

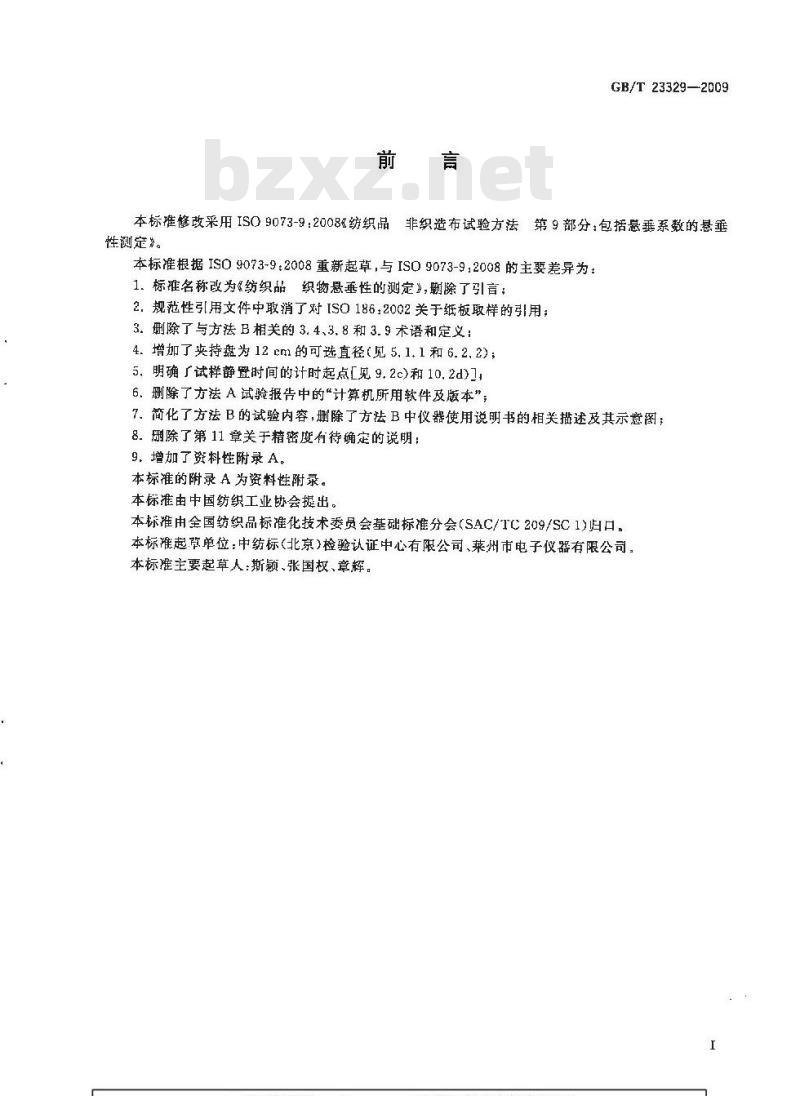

w前言
GB/T23329—2009
本标准修改采用ISO9073-9：2008%纺织品非织造布试验方法第9部分：包括悬垂系数的悬垂性测定势。
本标准根据ISO9073-9：2008重新起草，与ISO9073-9，2008的主要差异为：1。标准名称改为《纺织品织物悬垂性的测定》，删除了引言；2.规范性引用文件中取消了对[SO1862002关于纸板取样的引用；3.删除了与方法B相关的3.4、3.8和3.9术语和定义：4.增加了夹持盘为12cm的可选直径（见5.1.1和6.2.2)；5.明确『试样静置时间的计时起点[见9.2c)和10.2d)]6、删除了方法A试验报告中的“计算机所用软件及版本”；7、简化了方法B的试验内容，删除了方法B中仪器使用说明书的相关描述及其示意图；8.删除了第11章关于精密度有待确定的说明：9.增加了资料性附录A。
本标准的附录A为资料性附录。
本标准由中国纺织工业协会提出。本标准由金国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、莱州市电子仪器有限公司。本标推主要起草人：斯颖、张国权、章辉。I

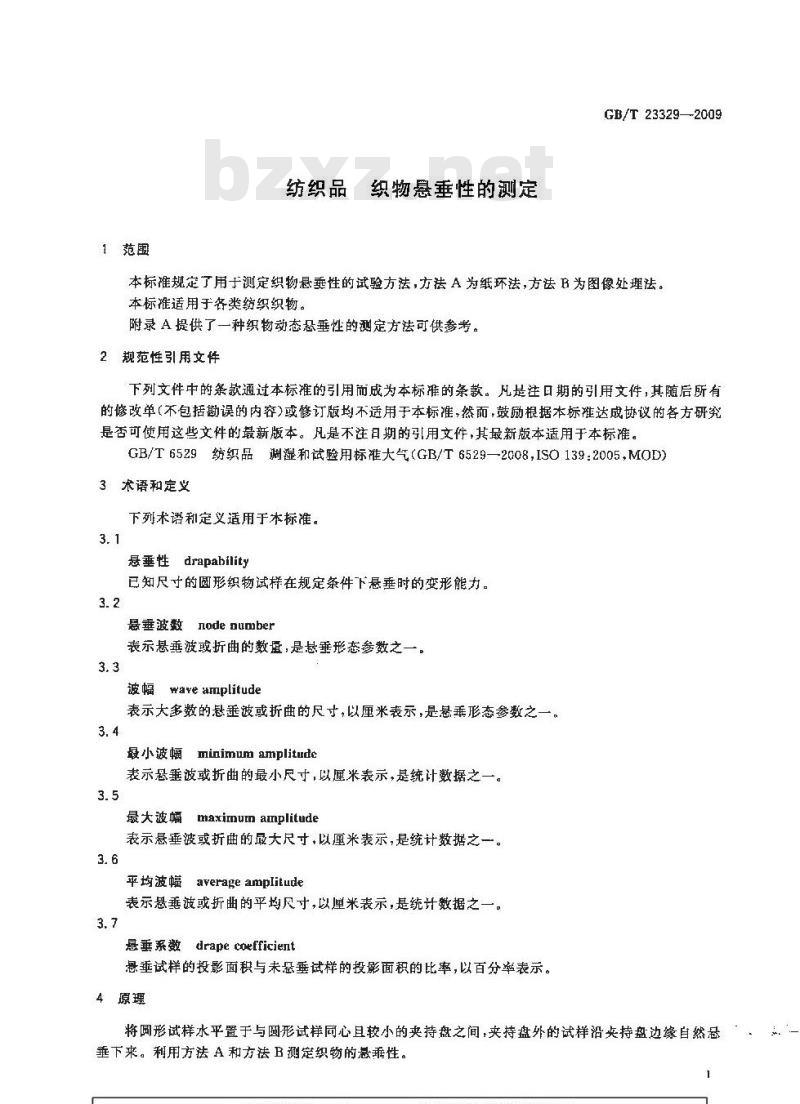

W.范围
纺织品织物悬垂性的测定
GB/T23329—2009
本标规定了用于测定织物悬垂性的试验方法，方法A为纸环法，方法B为图像处理法。本标准适用于各类纺织织物。
附录A提供了一种织物动态恐垂性的测定方法可供参考。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6529纺织品调湿和试验用标准大气（GB/T6529—2008，ISO139：2005，MOD）3术语和定义
下列术语和定义适用于本标准。3.1
悬垂性drapability
已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力。3.2
悬垂波数nodenumber
表示悬垂波或折曲的数量，是悬垂形态参数之一。3.3
wave anplitude
表示大多数的悬垂波或折曲的尺寸，以厘米表示，是悬垂形态参数之一。3.4
最小波帼minimum amplitude
表示悬垂波或折曲的最小尺寸，以厘米表示，是统计数据之一。3.5
最大波幅maximunamplitude
表示悬垂波或折曲的最大尺寸，以厘米表示，是统计数据之一。3.6
平均波幅average amplitude
表示悬垂波或折曲的平均尺寸，以厘米表示，是统计数据之一。3.7
悬垂系数 drape coefficient
悬垂试样的投影面积与未悬垂试样的投影面积的比率，以百分率表示。4原理
将圆形试样水平置于与圆形试样同心且较小的夹持盘之间夹持盘外的试样沿央持盘边缘自然忌、。垂下来。利用方法A和方法B测定织物的悬垂性。1
GB/T 23329—2009
方法人：纸环法
将悬垂的试样影像投射在到已知质量的纸环上，纸环与试样未夹持部分的尺寸相同。在纸环上沿着投彭边缘画出其整个轮廊，再沿着画出的线条剪取投影部分。悬垂系数为投影部分的纸环质量占整个纸环质量的百分率。
方法B：图像处理法
将悬垂试样投影到白色片材上，用数码相机获取试样的悬垂图像，从图像中得到有关试样悬垂性的具体定量信息。利用计算机图像处理技术得到悬垂波数、波幅和悬垂系数等指标。（见图1)。转拨
角度轴
角度0°~-560）
主悬垂波的波帖
图1图像处理翰出示例
5仪器
5. 1 方法 A 和方法 B所用仪器5.1.1 悬垂性试验仪
图2为一个适当仪器的示意图。由以下部件构成：一带有透明盖的试验箱。
-两个水平圆形夹持盘，直径为18cm或12cm,试样夹在两个夹持盘中间，下夹持盘有-个中心定位柱。
在夹持盘下方的中心，凹面镜的焦点位置有-点光源，凹面镜反射的乎行光垂直向上通过夹持盘周围的试样区照在仪器的明盖上。仪器盖上有固定纸环的中心板或白色片材。5.1.2三块圆形模板，直径为24cm、30cm利36cm，用于方便地剪裁画样和标注试样中心。5.1.3秒表（或自动计时装置）。5.2方法A中的辅助装置
5.2.1透明纸环，当内径为18cm时，外径按照6.2.1选择为24cm30cm或36cm；当内径为12cm时，外径为24cm。
5.2.2天平，精度为0.01名。
5.3方法B中的辅助仪器
5.3.1相机支架，用来将数码相机固定在测定仪上，相固定在仪器试样中心上方合适距离的位置。5.3.2数码相机，与计算机连接，能够将数码相机获取织物试样的影像輪入至计算机的评估软件。2
GB/T 23329—2009
5.3.3评估软件，能够浏览数码相机获取的影像，根据彩像测定轮廊，并根据影像信息计算悬垂系数、悬垂波数、最大波幅,最小波蝠及平均波幅，并提供最终报告。5.3.4白色片材，应确保材料表面平整无褶皱，且能够清晰地映出投影图像。-中心板；
—纸环(或白色片材)；
固定试样的夹持盘；
慈垂的织物试样，
点光源，
6-抛面镜；
·定位柱。
图2息垂仪示意图
6取样
6.1通则
按产品标谁的规定或有关协议取样。6.2试样直径的选择
6.2.1仪器的夹持盘直径为18cm时，先使用直径为30cm的试样进行预试验（览第8章），并计算该直径时的垂系数(D：）。
a）若悬垂系数在30%至85次的范围内，则所有试验的试样直径均为30cm.b）若悬垂系数在30%至85%的范菌以外，试样直径除了使用30cm外，还要按c)和d)所述的条件选取对应的试样直径进行补充测试。c）对于愁乘系数小于30%的案软织物，所用试样直径为24cm。d）对于悬垂系数大于85%的硬挺织物，所用试样直径为36cm。将试样放在平面上，利用模板（5.1.2)画出圆形试样轮，标出每个试样的中心并裁下。e)
f）分别在每一个试样的两面标记\a\和\b”。不同直径的试样得出的试样结果没有可比性。6.2.2若仪器的夹持盘直径为12ctm时，所有试验试样的直径均为24cm。7试样的制备和调湿
在GB/T6529规定的标准大气下对试样进行调湿。7.2试样的选择
由于有折皱和扭曲的试样会产尘试验误差，因此在样品上避开折皱和扭曲的部位进行取样。注意不要让试样接触皂类.盐及油类等污染物。3
GB/T 23329-2009
8预试验
8.1仪器的校验
按以下方式检查仪器（5.1.1)：a）确保仪器的试样夹持盘保持水平，可通过观察水平泡位登，调节仪器底座上的底脚使其保持水平状态。
b）将模板（5.1.2)放在下夹持盘上，其中心孔穿过定位柱，校验灯源的灯丝是否位于抛面镜焦点处。将纸环或白色片材放在仪器的投影部位，采用模板校验其影像尺寸是否与实际尺寸吻合。8.2预评估
按以下方式进行预评估：
a）取一个试样，其“a\面朝下，放在下夹持盘上。b）若试样四周形成了自然悬乘的波曲，则可以进行测量。c）若试样弯向夹持盘边缘内侧，则不进行测量，但要在试验报告中记录此现象。9方法A：纸环法
9.1仪器
见5. 1和5.2。
9.2试验步骤
按以下步骤进行试验：
a）将纸环(5.2.1)放在仪器上，其外径与试样直径相同。b）将试样“a\面朝上，放在下夹持盘（5.1.1)上，使定位柱穿过试样中心，立即将上夹持盘放在试样上，使定位柱穿过夹持盘上的中心孔。从上夹持盘放到试样上起开始用秒表（5.1.3）计时。30s后，打开灯源，沿纸环上的投影边缘描绘出投影轮廊线。d)
取下纸环，放在天平上称取纸环的质，记作m，精确至0.01ge)
f）沿纸坏上播绘的投影轮廓线剪取，弃去纸环上末投影的部分，用天平（5.2.2)称量剩余纸环的质量，记作m，精确至0.01g。
将向一试样的\b\面朝上，使用新的纸环，重复9.2a)至9.2f)过程。g）
在一个样品上至少取三个试样，对每个试样的正反两面均进行试验，由此对一个样品至少进h)
行六次上述操作。
9.3结果表示
a）对于按6.2获取的每个直径的试样，分别按照9.3c)和9.3d)计算。b）用式(1)计算每个试样的悬垂系数D,以百分率表示：D = m=×100
式中：
一纸环的总质量，单位为克（g)：pr
m--代表投影部分的纸环质量，单位为克(g)。c）分别计算试样“a”面和\b\面悬垂系数平均值，以百分率表示。d）计算样品悬垂系数的总体平均值，以百分率表示。9.4试验报告
：试验报告应包括以下内容：
a）说明试验是按本标准方法进行的：4
-+(1)
b）试样描述及取样方法；
c）试验仪器说明，包括试验所用的夹持盘直径；试样的直径；
每个样品的试样数量，
标准偏差或变异系数；
样品是否在试验前进行了调湿，若进行调湿，则表明调湿时间；g
h）试验中出现的任何异常现象；i）对选用不同直径试样的试验结果：·每个试样“a”面和“b\面各自的悬垂系；每个试样“a”面和\b\面各自的悬垂系数平均值；-每个样品总体悬垂系数的平均值，每个试样上出现的悬垂波数，以及每个样品的悬垂波数平均值。i）与本标推的偏离。
10方法B：图像处理法
10.1仅器
见5.1和5.3,以及图3.
1——相机；
一用机支架；
一透明盖或白色片材；
-仪器箱体。
图3用于图像处理的悬垂仪示意图10.2试验步骤
GB/T23329-—2009
按以下步骤进行试验：免费标准bzxz.net
a）在数码相机和计算机连接状态下，开启计算机评估软件进入检测状态，打开照明灯光源，使数犸相机处于捕捉试样影像状态，必娶时以夹持盘定位柱为中心调整图像居中位置。b）将白色片材（5.3.4)放在仪器的投影部位。将试样“a\面朝上，放在下夹持盘上，让定位柱穿过试样的中心，立即将上夹持盘放在试样上，其定位柱穿过中心孔，并迅速盖好仪器透明盖。从上夹持盘放到试样上起，就开始用秒表(5.1.3)计时。d)
30s后，即用数码相机拍下试样的投影图像。e)
用计算机处理软件得到悬垂系数、悬垂波数、最大波幅、最小波崛及平均波幅等试验参数。f)
对同一个试样的“b\面朝上进行试验，重复步骤10.2b)奎10.21)。在一个样品上至少取三个试样，对每个试样的正反两面均进行试验，由此对·一个样品至少进5
GB/T 23329—2009
行六次上述操作。
i）打印试验结果。
10.3结果表示
10.3.1分别对按6.2获取的不同直径的试样进行计算。10.3.2计算或测量以下试验参数：）用式(2)得出悬垂系数D.以百分率表示：A.A×100
式中：
A。—未悬垂试样的初始面积，单位为平方厘米（cm\）；Ag-夹持盘面积，单位为平方厘米（cm\)；A,一一试样在悬垂后投影面积，单位为平方厘米(cm\）。b）悬垂波数。
最小波幅，单位为匾米（cm)。
最大波幅，单位为厘米(cm)。
平均波幅，单位为厘米（cm）。e
分别计算“a\面和\b\面的悬垂系数的平均值。10.3.4计算样品悬垂系数的总体平均值，10.4试验报告
试验报告应包括以下内容：
说明试验是按本标准方法进行的；a)
试样描述及取样方法；
试验仪器说明，包括试验所用的夹持盘直径：计算机所用软件及版本；
标准偏差或变异系数；
样品是否在试验前进行了谢湿，及调湿时间；g)
试验中的异常现象；
试样的直径；
i)在8.2规定的试验条件下，试样的悬垂状况；i）对选用不同直径试样的试验结果：每个试样“a”面和b”面各自的悬垂系数、最小波幅、最大波幅及悬垂波；“a”面和“b”面各自的悬垂系数、波幅及悬垂波数平均值；一每个样品总体悬垂系数、波幅及悬垂被数平均值。k）与本标准的偏离。
W--(2)
A.1原理
附景A
（资料性附录）
动态法织物悬垂性的测定
GB/T23329—2009
将圆形试样水平置于与其同心的上下夹持盘之间，仪器以恒定速度带动试样旋转规定时间后停止，试样静置30s后，用数码相机拍下静态悬垂图像；再选择合适的速度旋转试样，拍下试样动态悬垂图像，利用计算机对采集到的图像进行数据处理，得出静态、动态悬垂系数和悬垂形态变化率等测试指标。图A.1为原理示意图。
格垂试样
A.2仪器
电机调速系缆
图A.1原理示意图
由以下部件构成：
.-夹持盘、支架、秒表及数码相机同方法B；计算机及评估教件
-电动机，转速为0~300r/minl
计算机及评估软件，计算或测量试样动态或静态悬垂系数，悬垂性均匀度、悬垂波数，投影周长，以及悬垂形态变化率，可输出表示织物悬垂性的水平投影图，波纹坐标曲线和相关指标。A.3试验步骤
A.3.1在数码相机和计算机连接状态下，开启计算机使评估软件进人检测状态，打开照明光源，用数码相机可以捕提试样影像，必要时以夹持盘定位柱为中心调整图像居中位置，A.3.2试样放在下夹持盘上，让定位柱穿过试样的中心。再将上夹持盘放在试伴上，使定位柱穿过上夹持盘的中心孔。
A.3.3开启电机开关，以100t/min转速旋转45s件止。A.3.4当试样停止旋转时，用秒表开始计时，经过30s后，即用数码相机拍下试样的静态感垂图像。A.3.5再次开启电机开关.以转速为501/min～150/min旋转试样，当试样旋转状态稳定后用数码相机拍下其动态旋转时的图像。往：试样旋转转速可根据织物特性确定，或出双方协议确定。GB/T 23329-—2009
A.3.6用计算机及评估软件根据获得图像得出试样动态或静态的悬垂系数、悬垂性均勾度、悬垂波数、投影周长，以及悬垂形态变化率等指标，并输出动态或静态悬垂投影图像及波纹坐标曲线。A.3.7在一个样品上至少取三个试样，对每个试样的正反两面均进行试验，其步骤重复A，3.1至A.3.6。由此对一个样品至少进行六次上述操作。A.3.8打印试验结果。
A.4结果计算和表示
A.4.1计算或测量以下试验参数：按式(2)分别计算动态和静态悬垂系数，用百分率表示。a)
按式(A.1)计算悬垂形态变化率，用来表示试样动态悬垂与静态悬垂状态差异的参数，以百分b)
率表示：
L= ID=D-l ×100
式中：
D,一静态悬垂系数，%：
D.动态悬垂系数，%
L—悬垂形态变化率，%。
...(A.1)
c）用式（A,2)得出动态和静态的悬垂性均匀度，用来表示织物在重力作用下沿圆周方向下垂的均匀程度，以百分率表示：
V.(或 V.)=
式中：
S,———实测每两波谷之间面积，单位为平方廊米（cm*)；3——波谷之间面积的平均值，单位为平方厘米（cm）N—悬垂波数；
V.———动态悬垂性均勾度（或织物两波谷之间面积的平均差系数），%V一一静态悬垂性均勾斑（或织物两波容之间面积的平均差系数），%。d）动态和静态的悬垂波数。
e）动态和静态的投影周长，单位为厘米（cm）。A.4.2计算在A.4.la)至A.4.1e)中各试样所得数据的平均值。GB/T23329-2009
