【国家标准(GB)】 电气用热固性树脂工业硬质层压板 第3部分：工业硬质层压板型号

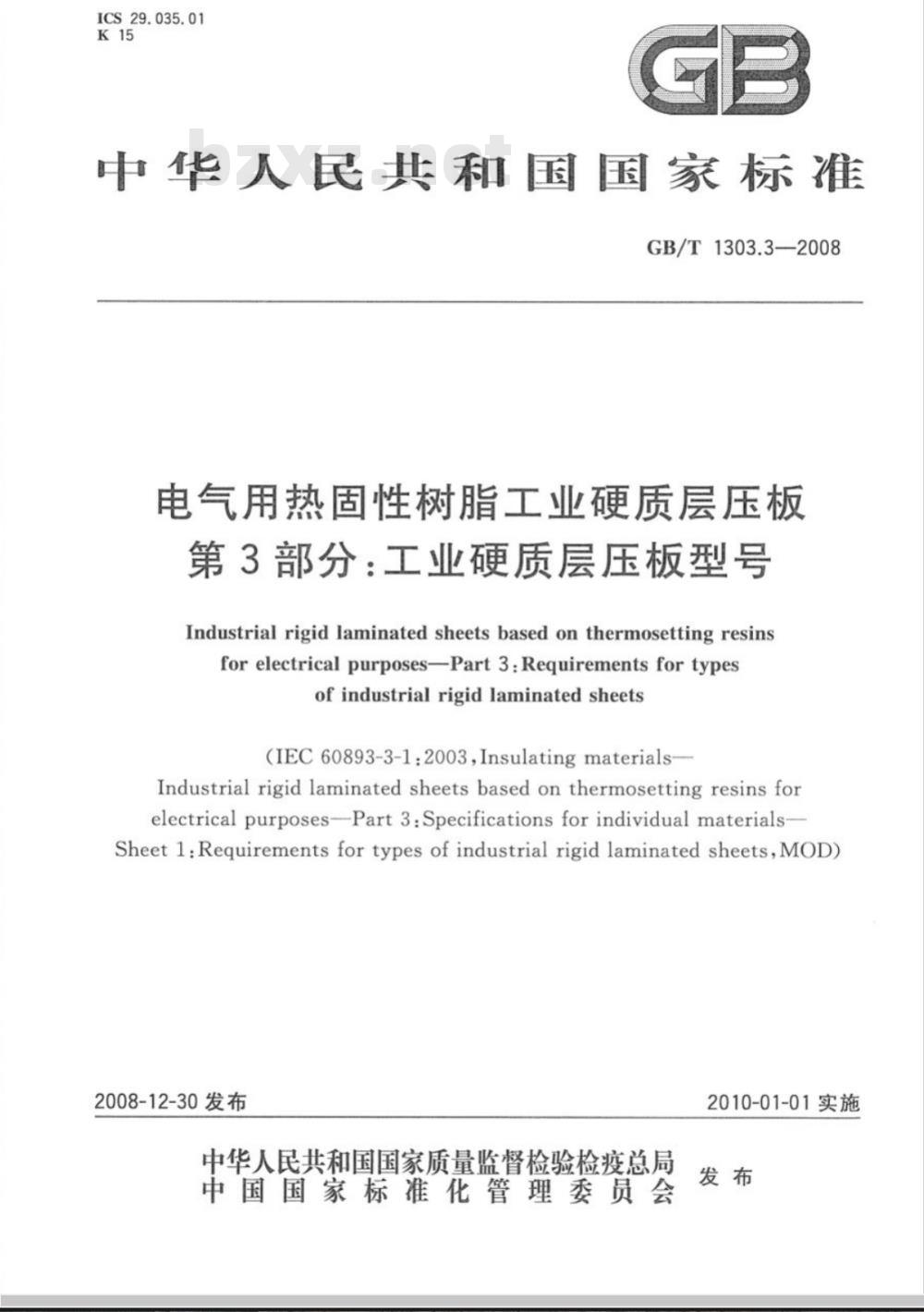

ICS29.035.01
中华人民共和国国家标准
GB/T1303.3—2008
电气用热固性树脂工业硬质层压板第3部分：工业硬质层压板型号
Industrial rigid laminated sheets based on thermosetting resinsforelectricalpurposes—-Part3:Requirementsfortypesof industrial rigid laminated sheets(IEC60893-3-1:2003,InsulatingmaterialsIndustrial rigid laminated sheets based on thermosetting resins forelectrical purposes-Part 3:Specifications for individual materials-Sheet 1:Requirements for types of industrial rigid laminated sheets,MOD)2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

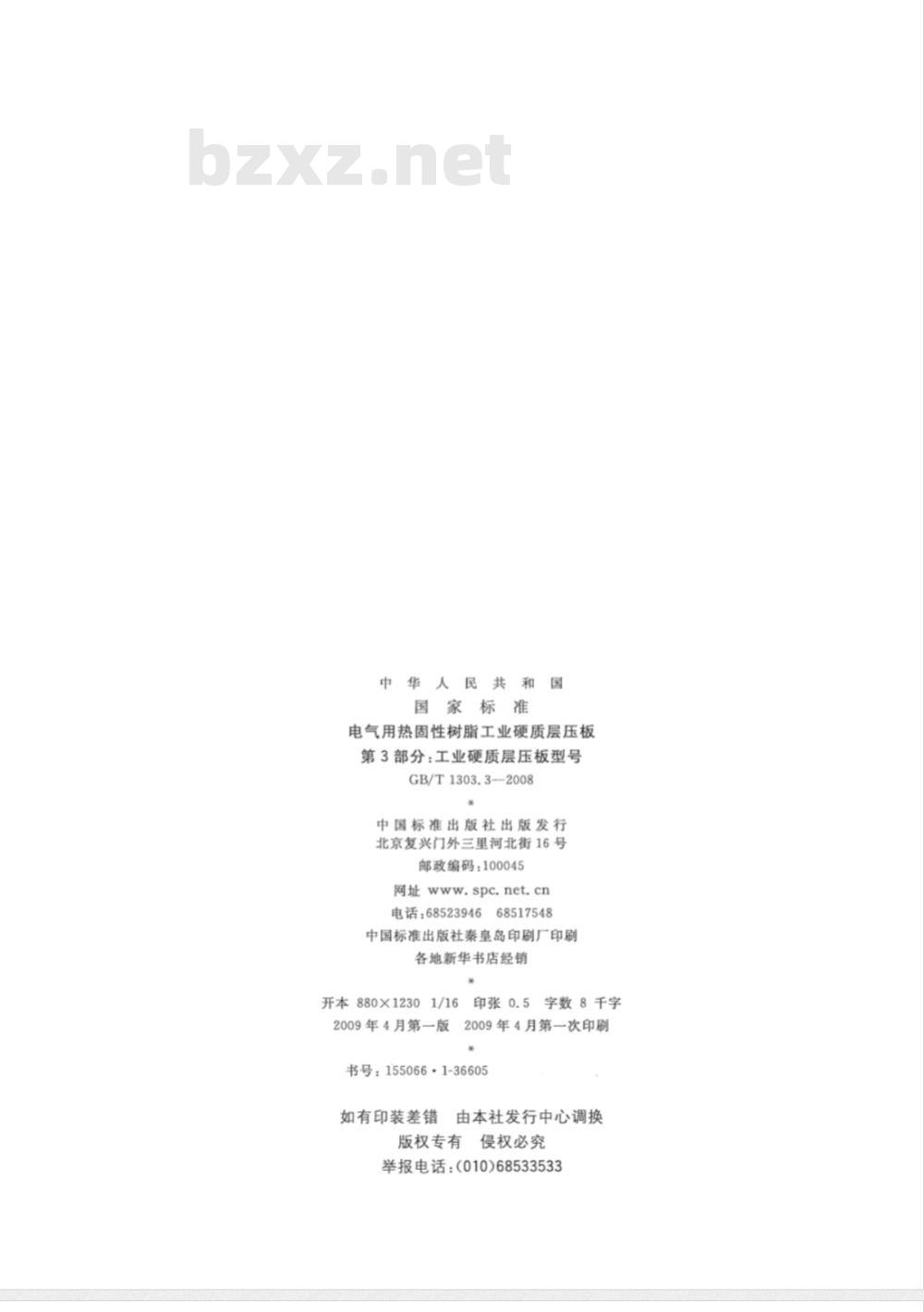

中华人民
民共和国
国家标准
电气用热固性树脂工业硬质层压板第3部分：工业硬质层压板型号
GB/T1303.3-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年4月第一版
印张0.5
字数8千字
2009年4月第一次印刷
书号：155066·1-36605
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533

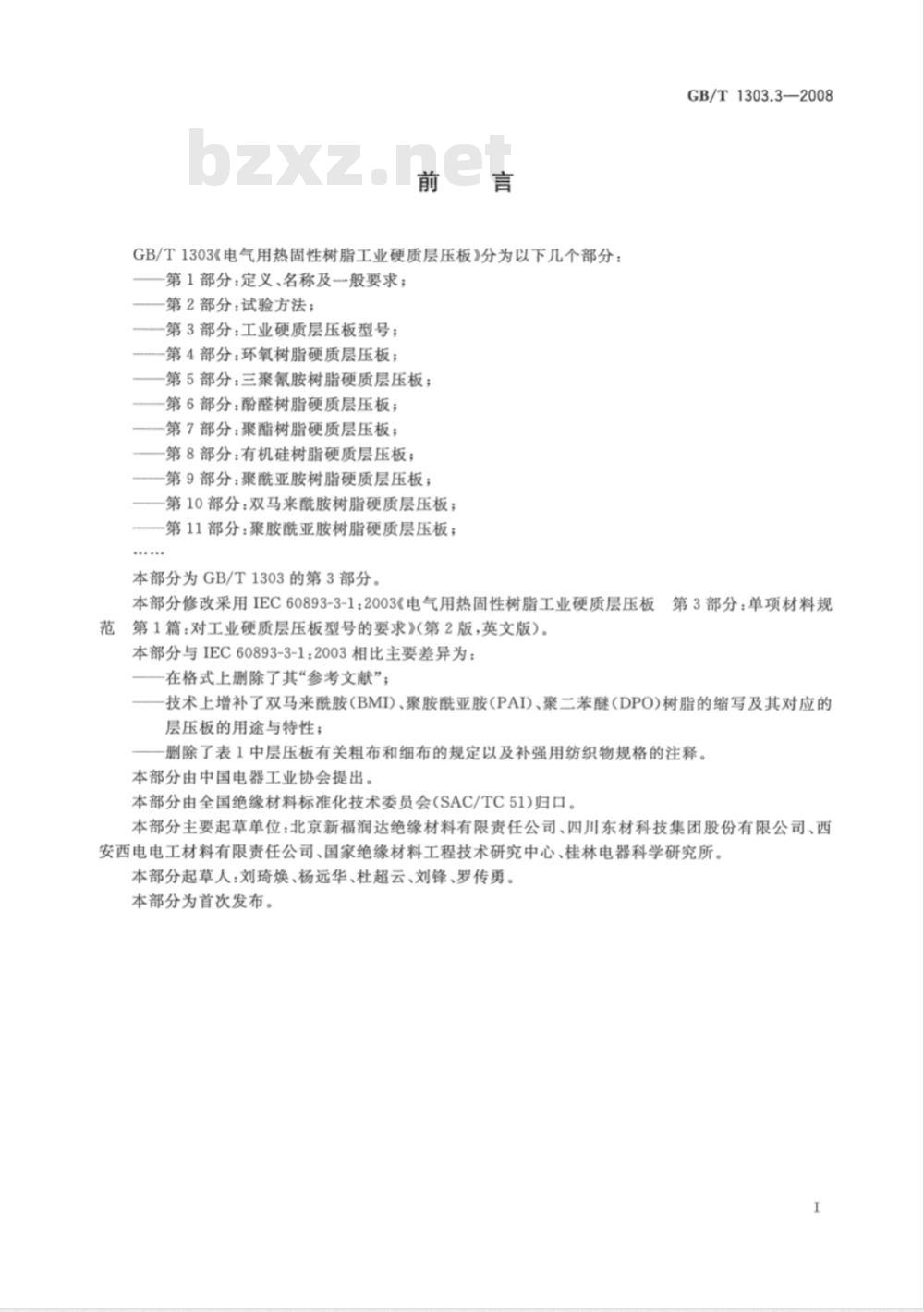

GB/T1303《电气用热固性树脂工业硬质层压板》分为以下几个部分：第1部分：定义、名称及一般要求；第2部分：试验方法；
第3部分：工业硬质层压板型号；第4部分：环氧树脂硬质层压板；第5部分：三聚氰胺树脂硬质层压板；第6部分：酚醛树脂硬质层压板；第7部分：聚酯树脂硬质层压板；第8部分：有机硅树脂硬质层压板；-第9部分：聚酰亚胺树脂硬质层压板；—第10部分：双马来酰胺树脂硬质层压板；一第11部分：聚胺酰亚胺树脂硬质层压板；本部分为GB/T1303的第3部分。
GB/T1303.3—2008
本部分修改采用IEC60893-3-1：2003《电气用热固性树脂工业硬质层压板文第3部分：单项材料规
第1篇：对工业硬质层压板型号的要求》（第2版，英文版）。本部分与IEC60893-3-12003相比主要差异为：在格式上删除了其“参考文献”；技术上增补了双马来酰胺(BMI)、聚胺酰亚胺(PAI)、聚二苯醚(DPO)树脂的缩写及其对应的层压板的用途与特性；
一删除了表1中层压板有关粗布和细布的规定以及补强用纺织物规格的注释。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会（SAC/TC51)归口。本部分主要起草单位：北京新福润达绝缘材料有限责任公司、四川东材科技集团股份有限公司、西安西电电工材料有限责任公司、国家绝缘材料工程技术研究中心、桂林电器科学研究所。本部分起草人：刘琦焕、杨远华、杜超云、刘锋、罗传勇。本部分为首次发布。
电气用热固性树脂工业硬质层压板第3部分：工业硬质层压板型号bzxZ.net
GB/T1303.3—2008

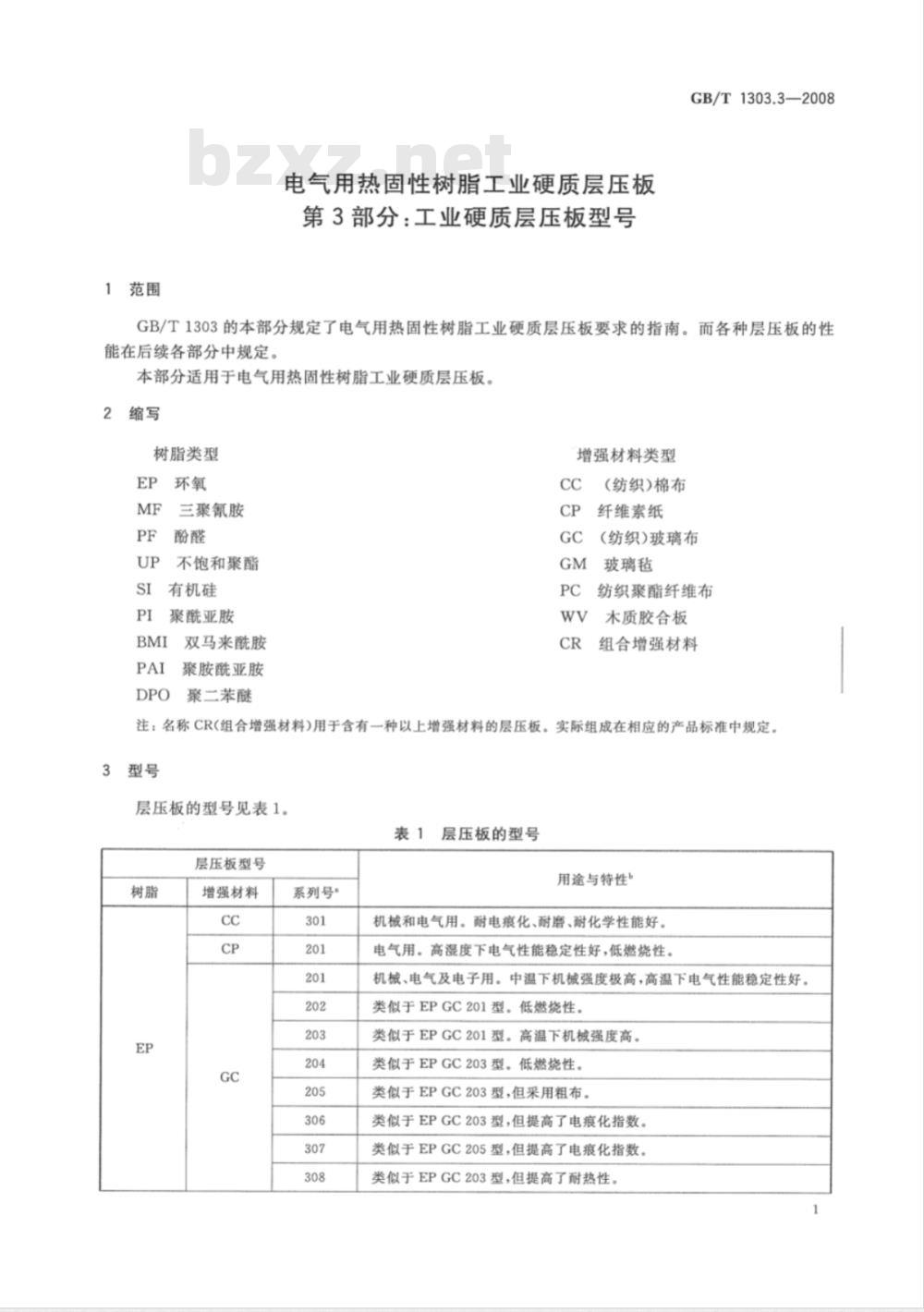

GB/T1303的本部分规定了电气用热固性树脂工业硬质层压板要求的指南。而各种层压板的性能在后续各部分中规定。
本部分适用于电气用热固性树脂工业硬质层压板。2
树脂类型
三聚氰胺
不饱和聚酯
有机硅
聚酰亚胺
双马来酰胺
聚胺酰亚胺
聚二苯醚
增强材料类型
(纺织)棉布
纤维素纸
(纺织)玻璃布
玻璃毡
纺织聚酯纤维布
木质胶合板
组合增强材料
注：名称CR(组合增强材料)用于含有一种以上增强材料的层压板。实际组成在相应的产品标准中规定。型号
层压板的型号见表1。
层压板型号
增强材料
系列号·
层压板的型号
用途与特性
机械和电气用。耐电痕化、耐磨、耐化学性能好。电气用。高湿度下电气性能稳定性好，低燃烧性。机械、电气及电子用。中温下机械强度极高，高温下电气性能稳定性好。类似于EPGC201型。低燃烧性。
类似于EPGC201型。高温下机械强度高。类似于EPGC203型。低燃烧性。
类似于EPGC203型，但采用粗布。类似于EPGC203型，但提高了电痕化指数。类似于EPGC205型，但提高了电痕化指数。类似于EPGC203型，但提高了耐热性。1
GB/T1303.3—2008
层压板型号
增强材料
系列号。

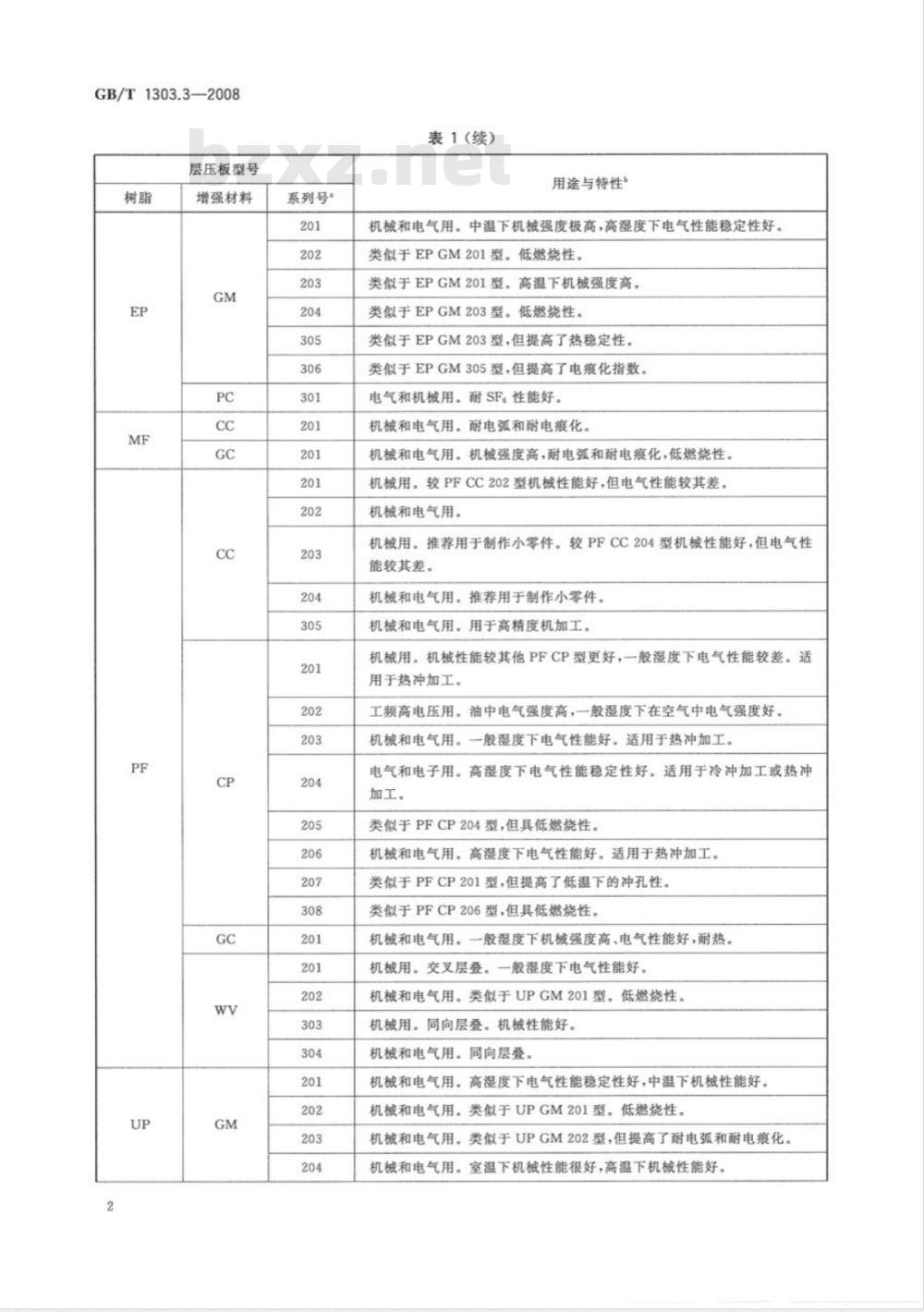

表1 (续)
用途与特性”
机械和电气用。中温下机板强度极高，高湿度下电气性能稳定性好。类似于EPGM201型。低燃烧性。
类似于EPGM201型。高温下机械强度高。类似于EPGM203型。低燃烧性。
类似于EPGM203型，但提高了热稳定性。类似于EPGM305型，但提高了电痕化指数。电气和机械用。耐SF。性能好。机械和电气用。耐电弧和耐电痕化。机械和电气用。机械强度高，耐电弧和耐电痕化，低燃烧性。机械用。较PFCC202型机械性能好，但电气性能较其差。机械和电气用。
机械用。推荐用于制作小零件。较PFCC204型机械性能好，但电气性能较其差。
机械和电气用。推荐用于制作小零件。机械和电气用。用于高精度机加工。机械用。机械性能较其他PFCP型更好，一般湿度下电气性能较差。适用于热冲加工。
工频高电压用。油中电气强度高，一般湿度下在空气中电气强度好。一般湿度下电气性能好。适用于热冲加工。机械和电气用。
电气和电子用。高湿度下电气性能稳定性好。适用于冷冲加工或热冲加工。
类似于PFCP204型，但具低燃烧性。机械和电气用。高湿度下电气性能好。适用于热冲加工。类似于PFCP201型，但提高了低温下的冲孔性。类似于PFCP206型，但具低燃烧性。机械和电气用。一般湿度下机械强度高、电气性能好，耐热，机械用。交叉层叠。一般湿度下电气性能好。机械和电气用。类似于UPGM201型。低燃烧性。
机械用。同向层叠。机械性能好。机械和电气用。同向层叠。
机械和电气用。高湿度下电气性能稳定性好，中温下机械性能好。机械和电气用。类似于UPGM201型。低燃烧性。
机械和电气用。类似于UPGM202型，但提高了耐电弧和耐电痕化。机械和电气用。室温下机械性能很好，高温下机性能好。树脂
层压板型号
增强材料
系列号：
表1(续)
用途与特性”
机械和电气用。类似于UPGM204型。低燃烧性GB/T1303.3—2008
电气和电子用。干燥条件下电气性能极好，潮湿条件下电气性能好。高温下机械和电气用。耐热性好。机械和电气用。高温下机械和电气性能很好。高温下机械和电气性能很好，耐热性很好。机械和电气用。7
机械和电气用。7
高温下机械和电气性能很好，耐热性很好。机械和电气用。机械和电气性能好，耐热性很好。a200系列的型号名称依据ISO1642，300系列的型号名称为后加的。b不应根据表1推论：某具体型号的层压板一定不适用于未被列出的用途，或者特定的层压板适用于所述大范围内的各种用途。
GB/T1303.3—2008
参考文献
ISO1642Plastics Industrial laminated sheets based on thermosetting resins[
版权专有
侵权必究
书号：155066·1-36605
GB/T1303.3-2008
