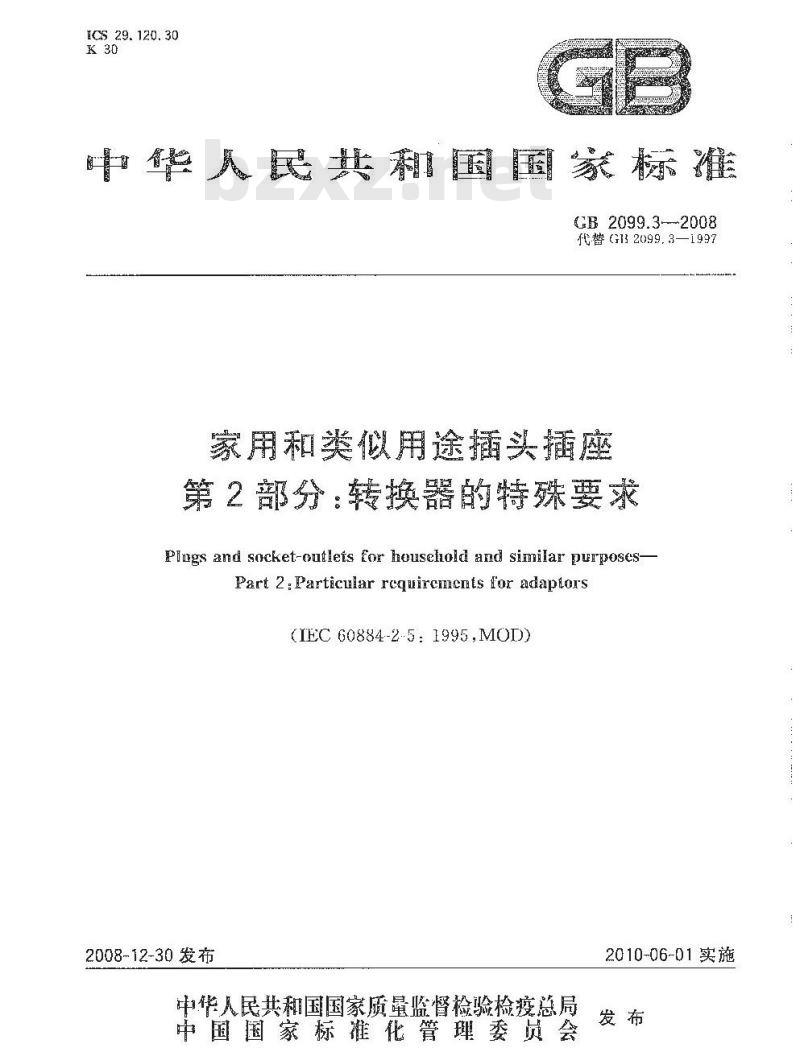

GB 2099.3--2008
代替G13 2099.3—1997
家用和类似用途桶头插座
第2部分：转换器的特殊要求
Plues and socket-outlets for houselold and similar purposes-Part 2: Particular rcguirccnts for adapiors(IEC 60884-2.5: 1995,MOD)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-06-01实施

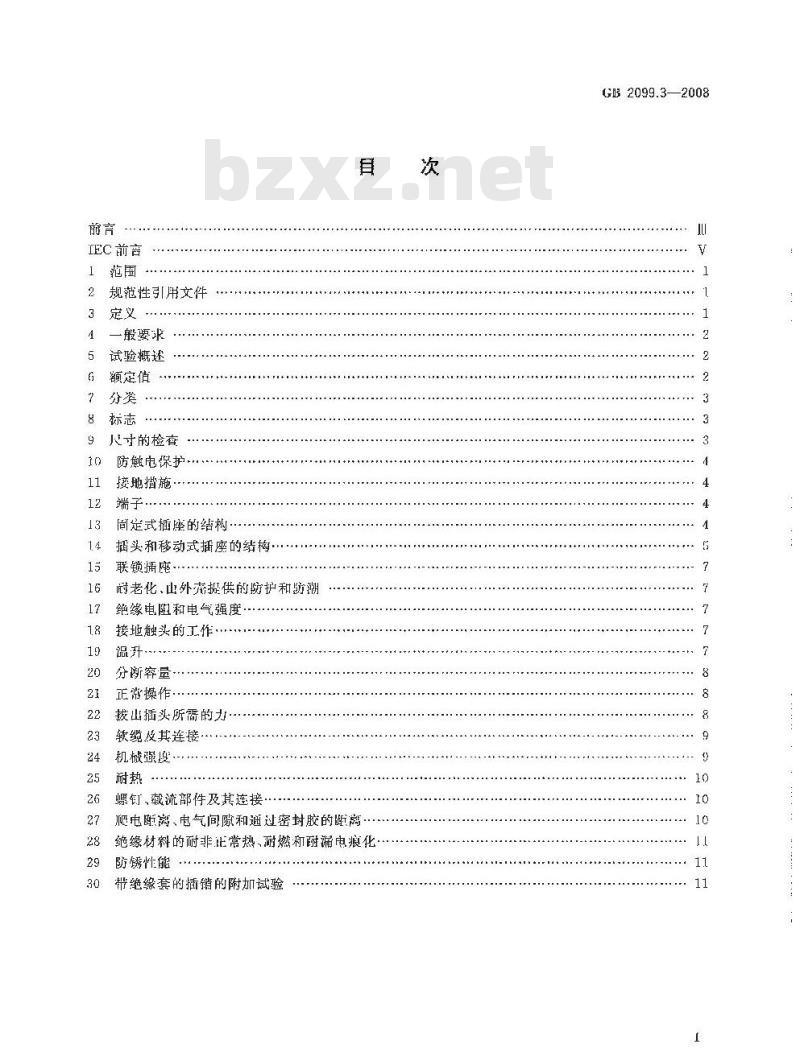

IEC 前言
1范围
规范性引用文件
般要求
试验概述
额定值
尺寸的检查
防愈电保护.…
接地施·
同定式插座的结构.
插头和移动式插座的结构
联锁插座
谢老化、出外荒提供的防护和防潮绝缘电阻和电气强度
接地触头的工作
分断穿量
正常操作
拔出插头所需的力
软缆及其连接
机械强度，
螺钉、载流部件及其连接·
爬电距离、电气间隙和通过密封胶的距离.绝缘材料的耐非正常热、耐燃和碰漏电痕化·防锈性能
帮绝缘套的插销的附加试验
GB 2099.3—2008

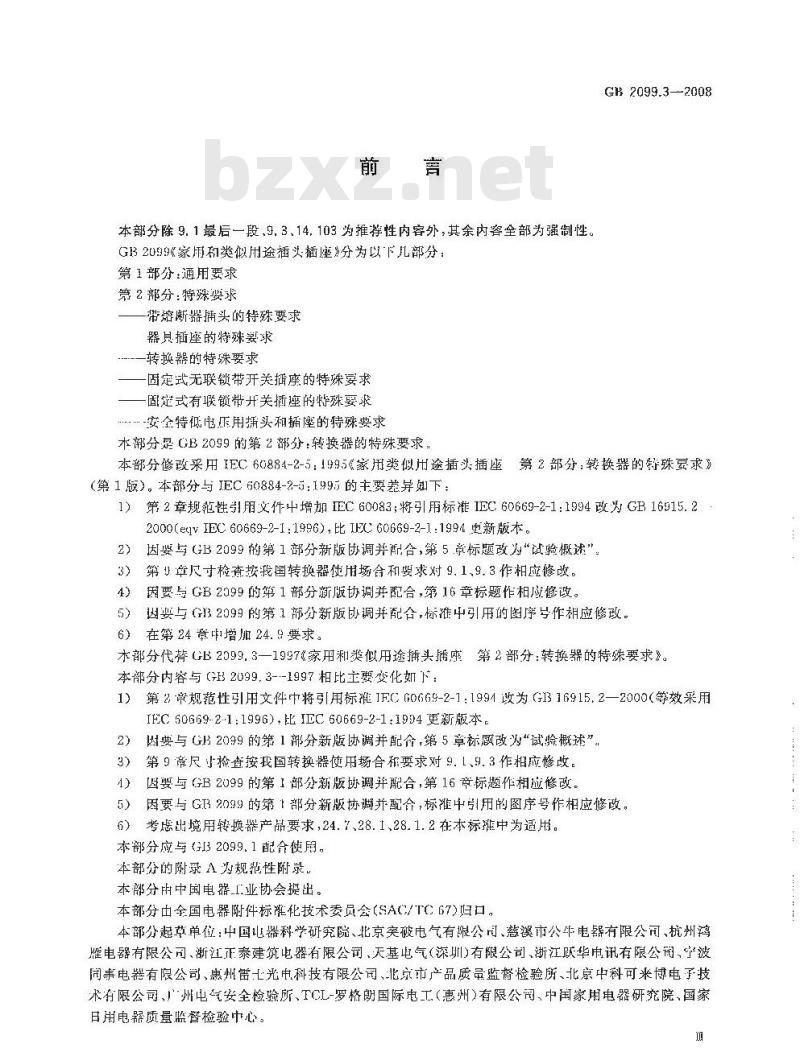

本部分除 9.1最后一段,9.3、14,103 为推荐性内容外,其余内容全部为强制性。G32099家用和类似用途插头插座分为以下儿部分：篇1部分：通用要求
觉2部分：特殊婴求
一带熔断器捕头的特殊要求
器其插座的特殊要求
·一转换器的特殊要求
一固定式无联带开关插座的特殊妄求一疑式有联锁带开关插座的特殊要求……安全特低电压用插头和辅座的特殊要求本潮分是GB2099的第2部分转换器的特殊要求，GB 2099.3--2008
本部分修改采用1FC60884-2-5：1995《家用类似用途插头插座篇2部分：转筷器的特殊系求》(第1版）。本部分与JEC 60884-2-5:1995的主要差异如下：1）第2章规范性引用文件中增加IEC60083；将引用标准IEC.60669-2-1:1994改为GB16915.2：2000(elvIEC60669-2-1:1996)，比IEC60669-2-1:1994更新版本。2）因娶与（GB2099的第1部分新版协调并配合，第5彰标题改为“试验概述”3）第1章尺寸检查按我国转换器使用场合和要求对9.1,9.3作相应修改。4
离要号GB2099的第1部分新版协调并配合，第16章标题作租虚修改。5）因要与（G32099的第1部分新版协调并配合，标准中引用的图序号作相应修改，6）在第24章啡增加24.9要求。
本部分代替B209.3一1997家用利奖似用途懂头炜座筹2部分：转换器的特殊要求》本部分内容与（GB2099.3--1997相比主要变化如下：1）第2章规范性引用文件中将引用标雅IF60669-2-1:1994政为（G1316915,2—2000（等效采用IFC60669-2.1：1996)，比IEC 60669-2-11994更新版本2
因要与2099的第1部分新版协调并配命，第5章标顾改为“试验概述”。第9章尺寸检查按我国转换器使用场合和要求对9.1、9.3作相应修改。3）
函要与GB2099的第1部分新版协调并合，第16章标题作相应修改。4
因要与G99的第1部分新版协调并配合，标雅中引用的图序号作相应修改。5）
6）考虑出境用转换器产品要求,24.7、28.1、28.1.2在本标摊中为适用。本部分应与32099.1配合使用，
本部分的附录A为规范性附录
本部分内中国电器业协会提出。本部分由全国电器附件标滩化技术委员会（SAC/TC67)归口。本部分起草单位：中国地幕科学研究院、北京突破电气有限公司、慈汉市公牛电器有限公司，杭州鸿雁电器有限公司、渐江正泰建筑电器有限公司、天基电气(深圳)有限公司、浙江跃华电讯有限公司，宁波同事电器有限公司、惠州蓄七光电科技有限公司，北京市产品质量监督检验所、北京中科可来博电手技术有限公司、！州电气安全检验所、TCL-罗格朗国际电工(惠州)有限公司、中国家用电器研究院国家日用电器质量监督检验中心。
G 2099.3—2008

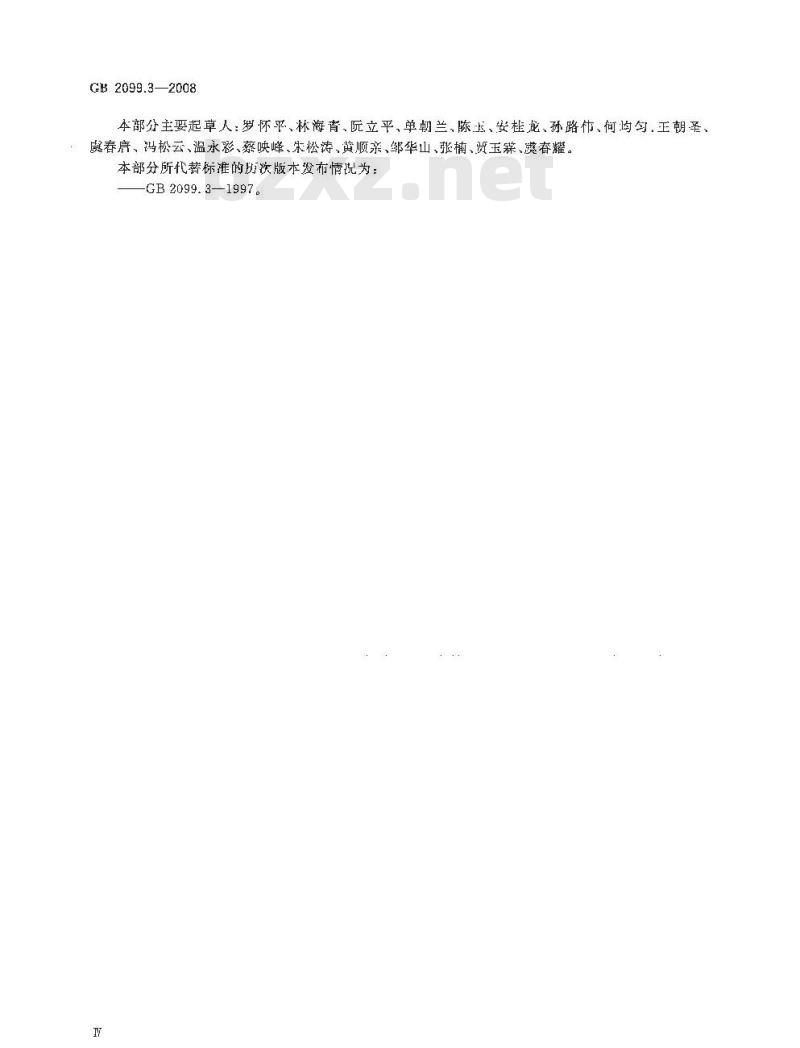

本部分主要起草人：罗怀平、林海青、阮立平、单朝兰、陈玉、安桂龙、孙路、何均勾、正朝圣、虞春、鸿松云、温永彩、蔡映峰、朱松涛，黄顺亲、邹华山、张楠、贵玉霖、懿春耀。本部分所代替标准的历次版本发布情况为：-GB 2099.3—1997。
LEC前言
GB 2099.32008

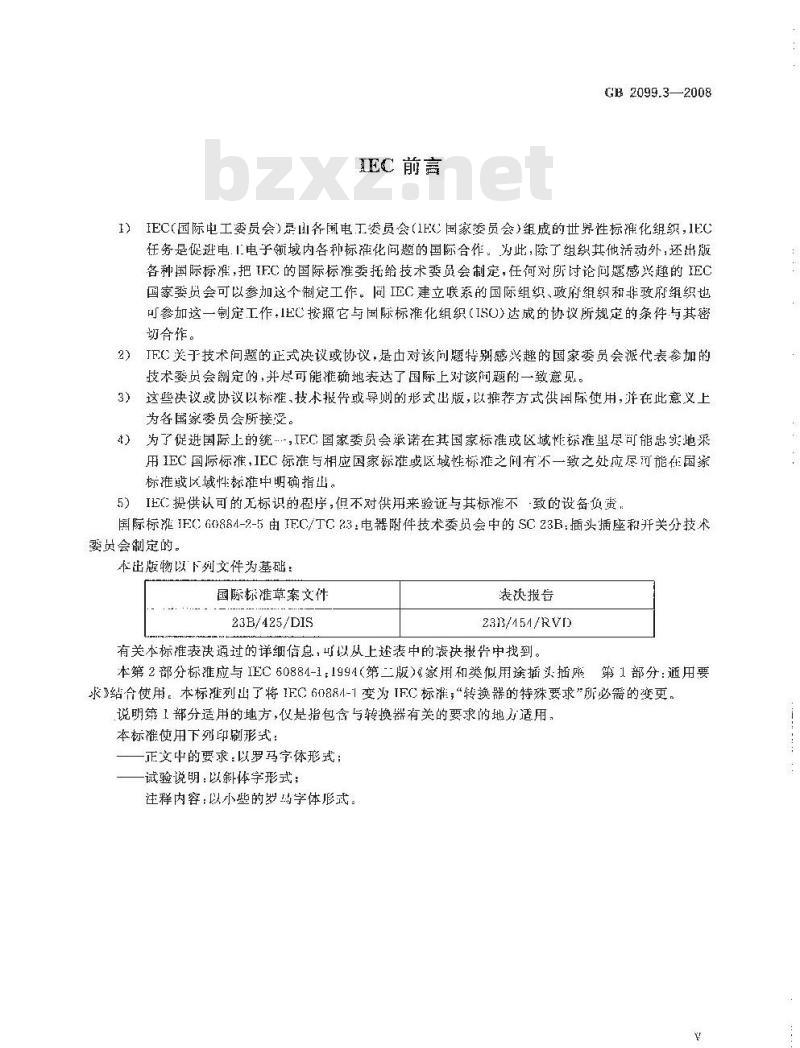

I）IEC（国际电工委员会)是山各国电工委员会（1EC国家委员会）组成的世界性标准化组织，IEC任务是促逊电1电子领域内各种标准化问题的国际合作。为此，除了组织其他活动外，还出版各种国际标准，把IFC.的国际标准委托给技术委员会制定，任何对所讨论问愿感兴趣的IEC国家委员会可以参加这个制定工作。同IEC建立联系的国际组织、政府组织和非政府组织也可参加这一定工作：IE接据它与国际标准化组织（ISO)达成的协设所规定的条件.与其密切合作。
2）JFC关于技术问题的正式决设或协议，是由对该问题特别感兴趣的国家委员会派代表参加的技术委员会創定的，并尽可能推确地表达了国际上对该题的一致意见这些决议战协议以标推，技术报岱或导则的形式出版，以推荐方式供国际使用，并在此意义上3）
为各国家委员会所接变。
4）为了促进国际上的统…，IFC国家委员会举诺在其国家标准或区域性标准里尽可能忠实地采用IEC国际标准，IEC标准与相应国家标或区域性标雅之间有不一致之处应尽河能在国家标准或区域性标准中明确指出。5）IEC提供认可的无标识的程序，但不对供用来验证与其标谁不致的设备负费，国际标准EC60884-2-5由IEC/TC23：电器附件技术委员会中的SC23B：插头插座和开关分技术委员会制定的。
本出版物以下列文件为基础：
国际标雅草案文件
23B/425/DIS
表决报会
23B/454/RVD
有关本标难表决过的详细信息，可以从上述表中的表决报告中找到。本第2部分标雅应与IEC60884-11994（第二版)《家用和类似用途播头插座第1部分：通用要求》结合使用。本标雅列出了将IEC 60884-1变为IFC标准；“转换器的特殊要求”所必需的变更说明第1部分适用的地方，仪是指包含与转换器有关的要求的地方适用，本标使用下列印刷形式：
正文中的要求：以罗马宇体形式一试验说明：以斜体字形式；
注释内容;以小些的罗岛学体形武。1范围
家用和类似用途插头插座
第2部分：转换器的特殊要求
GB2099.1的第1章做下述变动后适用。在第五行之后增加如下内容：
GB 2099.3---2008
本帮分仪适用于交流电、带保护门和不带保护门，带熔断器和不带熔断器的转换器。本部分所论及的熔断器不用作器具或器具的零件的过裁保护。增加：
社：不带保扩门的转换器在下列国家不准使用：意大利（IT)、撼威（NO)，2 规范性引用文件 1
下列文件中的条款道过CB2099的本部分的引用而成为木部分的条款。凡是注口期的用文件其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本部分，然而，鼓励根船本部分达成协议的各方研究是否可使用这些文件的最新版木。川是不注日期的引用文件，其最新版本适用亍本部分。GB2099.1的第2章作下述变动质适用。增加引用标推：
GB/F13539（所有部分）低压熔断器（IDTIEC60269）GB16915.2--2000家用和类似固定电气装置的开关第2部分：特殊要求第1节：电子开关(eqv IEC 669-2-1:1996)
IEC60083IEC成员国标准化家用和类似用途插头摘座3定义
GI32099.1第3做下述变动后适用。注3改为：
3术语“电器附件”一河作泌通旧词，包括插头、插座和转换器；而“移动式电器附件”包括摘头、移动式循魔和转换器。
增加下内穿注5：
5“转器”一调作为通调，但括所有类型的转换器，具体提到的特殊类型者除外。3.25改为：
额定电压rated voltage
生产厂给心器附件规定的电压。如有相应的标准，即指标雅中所规定的电压。3.26改为：
额定电流raled cuirent
生产厂给电器附件规定的电流，如有相应的标准，即指标准中所规定的电流。1）本章引用标握接我国现行标推情况引用GB16915.2--2000（比IEC60669-2-1:1994版更新一个版本）:按转赖器要求增加引用TEC63083出版物。GB 2099.3-2008
增灿下述定义：
转换器udaptar
由一个捕头部分和一个或多个插座部分两名作为一个整体单元所构成的移动式电器附件3.102
带熔断器的转换器fused adaptor一个或多个载流极里装有可更换的熔断器的转换器。3.103
带熔断器的极性转换器
polarizel fused anlaptor
结构能做到当人到安装在一个有极性的布线装置果的插座时，能维持中线与相线之间正确关系的带穿断器的转换器。
多位转换器multiwayadaptor
鹿部分允许同时人“个以上摘头的-种转换器3.105
conversion adaptor
型式转换器
能犯一种或多种型或的捕头连接到不是为接受这些拥头而设计的…个摘座上的-种转换器。3.106
中间转换器intermediate adaptor允许通过调光开关、定时开关，光电开关等控制装置，把一种多种型的插头连接到插座的一种转换器，中间转换器可以是整体式中间转换器或由软线连接起来的转艳器，后者可以是可拆线的，拒问以是不可拆线的。此内容来自标准下载网
注：控制装置它本身应符合其和应的标准，如电于开关应符合GB16915.2。3.107
可拆线中间转换器rewircabic intercdiulr adaptor其有可更换软线或软缆结构的一种转换器，3.108
不可拆线中间转换器
non-rewireableiitermediateadaptor山生产厂将转换器与软线软缆接好并组装成整休结构的一种转换器（见14.1)。3.109
外部软缆external cable
中间转掀器外接部分的软缆。刊能是电源电缆：也间能是连接设备分离部分之间的软缆。…般要求
GB2099.1的第4章适用。
5试验概述2）
GB2099.1的第5章适用。
6额定值
GB2099.1的第6章下述变动后适用，2）因要与GB2099.1协调并配合：本章标题改为\试验概述”。2
增加下述内容：
6.101转换器的额定电压不得低于与它相接插的相应插座的额笼值。6.102转换器的额定电流取以下二者的低者：转换證插头部分的额定电流：
捕到转换器1的所有捐头的额定电流之和。6，03带熔断器的转换器的最小额定值，应等于标在熔断器上的额定值。GB 2099.32008
6.104转换器的每个插座部分的额定电流应等于或人于插人转换器的任仰插头的额定电流的最大值。6.105带整体式控制装置的中间转换器额定电流，应等于挖制装置的额定电流，或等于安装控制器的摘座的额定电流。应是它们二者的低者。是否符合6.101~~6.104的要求，道过观察进行检查。7分类
GI32099.1的觉7章适用。
8标志
（行32099.1的第8章作下述变动后适用。8.1第---个破折号（）的内容改为：额定电流（A)和/或动率（W）
在分条款的最后增加下列内容：用MAX（或最大）一词来完整标识额定流和/或功率。注3：这些标志举例如下：
MAX 2 000 W-MAX 10A,
2 000 W-10 A MAX,或
MAX1UA,敏
10 A MAX.
（其F\MAX”允许期汉字“最火”表示）正4：功率应用电源标称电压衰计算。当连接好最后一个插头后，最大允许功率的标志应清晰易分辨，而且在多位转换器上的标志不能标在座的插合面上。
带熔断器的转换器成有表明转换器内装有熔断器的标志，该标志可以用符号示出。可拆线的带熔断器的中闻转换器应有表明其熔断器的额定电流的标志，该标志可以标在中间转焕骤上：跑可标志在所附的标签上不可拆线的带熔断器的转换器成永久地标出与所附的软线和有关的器具相适应的，山生产厂家规定的熔断器的额定电流
8.2增加：
辫断器
9尺寸的检聋
GB2099.1的第9章作下述变动后适用。9.13）第三段、第叫段政为：
与我国插座系统插合的转换器的插头部分应符合GB1002.GB1003指头的要求。我国捐头捕合的转换器的插座部分胺符合G1002、G131003插座的娶求，在满足标谁要求情况下，允许将3）按我国转换器使用场合和要求对9.1作相应修故。3
G 2099.3—2008
GB1002标推2P据座中插乳与2P+插座插孔排列组合，但捕孔不应与重含。与国外插座系统插合（因旅游和公务等因紫在境外使用）的转换器的插头部分应符合IEC60083的要求。
9.34改为：
与国外插头摘合（涉外宾馆等场所用)的转换器的插座部分可与我国插座系统规定的型式利尺寸不同，但应符合IEC60C83和有关国外标推规定的插座型式和尺寸，对符合标推尺寸的电器附件的功能和安金无不利影响，特别是婆符合可互换性和不可互换性的要求。10防触电保护
GB2099.1的第10章作下述变动后适用，10.1第段内容政为：
当转换器的捕头与问一系统的插座部分地或全部地捕合时，转换器的插头部分的带电部件应是不易触及的
第六段内容改为：
对转换器，当转换器与同一系统的插座部分或全部合时，将试验指施加到各个可能的位置上。增加下列内容：
10.101除非将带穿断器的转换器完全从捕座中拨出，或已设计成在更换熔断器时，能防止人和带电部件发生偶然接触，否则，成是无法卸下或更换转换器里的熔断器。是否合格，通过观察检查。
10.3第·-段内容改为：
在任何其他裁流插销处于易触及状态时，应不能使相关插头的插销与转换器的带电插套或转换器的插销与同一系统的插庞的带电插套插合，10.4第·段内容改为
转换幕的外部零件应为绝缘材料制品。但装配螺旬之类、载流和接地插销、接地条及坏绕插销的金属坏缔除外，
10.5第一段的内容改为：
转换器带保护门的捕座部分在结构上还应做到：在不与插头插含的情况下，用图105所采的探针是不能触及到带电部件的。
11接地措施
G32099.1的第11竞适用。
12端子
GB2099.1的第12章作下述变动后适用。12.11第二段的内容改为：
可拆线中间转换器应装有竭纹夹紧型端子。13固定式插座的结构
GB2099.1的第13章不适用，
4按我国转换器使用杨合和要求对.3作和应修改。5）在EC60884-2.5：1995中为图4，在配合使用的GB2099.1中为图104
14插头和移动式插座的结构
GB2099.1的第14章作下述变动后适用。标题政为：
移动式电器附件的结构
14.1改为：
不可拆线中转换器应能做到：
若不使转换器永久地无用，便不能将软缆或软线从转换器上拆下，而且，用手或一般用迄的工具，如竭钉旋具，无将电器附件打开。是否合格，通过观察检查。
注：不能用原求的零件或原料重新装配成原转换器者，则该转换器便视作永久地无用14.2第段的内容改为：
转换器的插销应有足够的机械强度。14.3元头五行的内容改为：
转换露的插销应：
锁定，不能旋锣其凝转不影响其安全和劲能者除外不拆散转换器候不能拆下；
在转换器按正常使用接线并装配好之后，牢牵固定在转换器的本体果。G路 2099.3-—2008
按生产厂家的说明装配和固定转换器的插销时，应不叫能将其接地或中线插销触头望新放置到任何不正确的位置上。
14.4第…段的内容改为
转换器的按地撤套和中线播套在使用时应锁定，不得旋转，并只有在拆散转换器之后，借助工具才能拆下。
14.11第一行改为：
对可拆线中间转换器：
14.13改为：
如果转换器的盖子装有插销插人孔用的衬套，则应不而能从外面将衬套拆除；在拆掉盖子之后，亦不可能使衬套意外地从里侧脱落。是否合格，通过观察检查，
14，15第一段的内容改为：
转换器的插合面在转换器按正滑使用夏求接线利装配好后，除了插销之外·应再无其他任何点出物。
第一段的内容改为：
转换器应设计得不会因插合面的任何凸出物丽不能与其相应的插头究全插合。14.23第…个注释改为：
注：与头成为体的电器有转换器、剃须汀、带可充电蓄电池的灯及插人式变压器等。14.23.2第一段内睿之后增：
对转换器，转换器的每个插座部分应先插合相应的插头，插头带有一根长1m、符合60227IEC53标谁的圆软巍，其标称横截面积为0.75mm注1：导线数应与相虚实的被数一样。在本条最后增加下列内容：
GB2099.3—2008
对转换器，在试验期间应注意使软线或软缆自由悬挂。注2：下列国家要求有较高的祖矩值：瑞典一—装有符合IEC0083标准活页C2a插座部分的转焕器，要求有0. 5 Nu 的矩。
注3：代替相应的插头和软的望规，止在考虑中。增加下列内容：
14.23.101转换器应能承受得任可能出插人其中的装置所施加的横向应力，是否合格，通过图13\所示的装置进行下列试验检查。首先，试样被安装布一个垂直面上，使通过带电插套的平面成水方问。试验表面应位于垂直位置并平行于垂声安装装面。
懿府，完金人该装鹭，并在飛自询下方施府5N的力，1mi1后，缴去该装置，转换器在安装表面上旋转90°，试验期次，每次插合面旋转0°，试验期该装置不得拔山，该试验对转换器的每个座部分应重复试验。试验之，转换器不得有影响不标雅意义范围内的破坏环，尤其应符合第22章的要求。14.24政为
转换器的形状及制造的材料，应能易于用手将转换器从相应的插座中拔出。此外，抓炎面应设计成无须拉动软缆即能将转换器拔出。是否合格，通过证在考虑中的一项试验来检查，14.25GB2099.1中本条内容不适用。增加下列内容：
14.101如果转换器的插座部分的任何一个插座带有接地插套或触头，那么其插头部分亦应有接地插销或触头
注：把带接地触头的插座与0类设答用的不带接地就头的措头之间连接起来的转缺器瑟不允许的。是否合格，通过观察和1.1.5的试验进行检查。14.102用在极性插座中的转换器应设计成：其内部连接应保证捕头的插销，插座的插套和端子（如有），对转换器的输入租输出部分应保持相同的极性。是否合格，通过观察，有必要时，进行电气连续性试验求检查，14.1037）建议多位转换器的设计与结构最好能做到当多位转换器直接插人到固定式赔装插座时：两个或它个多位转换器彼此之间应不能够相插合：是否合格,通过观察进行检查，
注：上述建议仅迈用于同一制造商生产的转换器。如果某一特定系统的标准规定了多位转换器不能够和摘合的相关节，则上达建议适用于任何制造商牛产的多位转换器，14.104如果外部软缆的绝缘达不到相成国家标准要求利软缆与包裹在17.2规定的绝缘层外的金属之剂的电气强度试验不符合要求，该软缆被当作是误导体，14.105在作熔断器的转换器的本体内，应装有符合（13/T13539的有关要求的合适的熔断端（见11.22)。熔丝应安装在转换器播头插销和与具对应的插座插套之间。在极性系统果，熔断器应安装在相线插头插销与对应的相线铺座插套之间。熔断器不得安装在接地电避里。转换器应设订成当装配好之后，不会使熔断器处下不良接触状态。是否合格，通过观察进行检查。）在[H:60884-2-5:1993中为图6，在配合使用的GB2099.1.中为图13。7）“14.103在本部分中非强制性要求，新不考核。6
15联锁描摩
GB2099.1的第15章作下述变动后适用。标融改为：
转换器的朕锁插座部分，
段的内容改为：
GB 2099.3—2008
与开关联锁的转换器的插座部分在结构上应能做到：在插庞播套仍然带电的时候，插头不能插人插座，也不能从插座中拔出，而且直至插头几乎完全插含时，插座的插套才会带良。16谢老化、由外壳握供的防护和防潮明GB 2099.1 的第 16 章适用
17绝缘电阻和电气强度
GB2099.1的第17章作下述变动后适用。17. 1. 1改为：
对转换器，绝缘电阻依次在如下部位间测量：8）在所有连接在起的极与用绝缘材料制成的外部易触及部件的外表面相接触的金属箔，包括外部装配螺钉之间；
依次在存一极与所有其他连接在一起的极之间；c）在软线固定部件的任何金屑部件包括夹紧螺钉与接地捕销或接地端子（如有)之间；对中间转换器，在软线医定部件的任何金厚部件与插人到与正常位置的软缆（或软线)的最大d)
直径（冠表17）一样粗的金属杆之间。注1：端子不能直接触及的，例如，在不可拆线的转换器，这紫试验应用如括销之类的易触及都件来进行试验。注2：在用金属缩包衰绝缘材料部件的外袁面或将金层箔效置得与绝缘材料部件内表面相接触的间时，以不明显的力，用尺寸与图2所示的标准试验指一样的无节试验指把余属渐乐在乳或沟槽中。17.1.2GB2099.1的本条内容不适用。18接地触头的工作
(G13 2099.I的第 18 章适用。
19温升
GB 2099. 1 的篇 19 章作下述变动后适用。筹「段和第「一段的内容改为：转换器要用固定式插座避行试验；该插座要衍合标准的要求，要尽品具有平均特性，但接地销（如有），尺寸要最小，
将转换器插迹插座，并通以表101规定的交流电1 h。第十三段的后面增加：
通过转换器的试验电流：
……要符合相应播座部位的额定电流，并侬次通过每单个插座部位一要符合转换器的额定电流，并按插座部位的不尚额定值成正比划分，应同时通过所有播座部位。
8）函婆与GB2099.1协调并配合，衣意标题作修改。7
