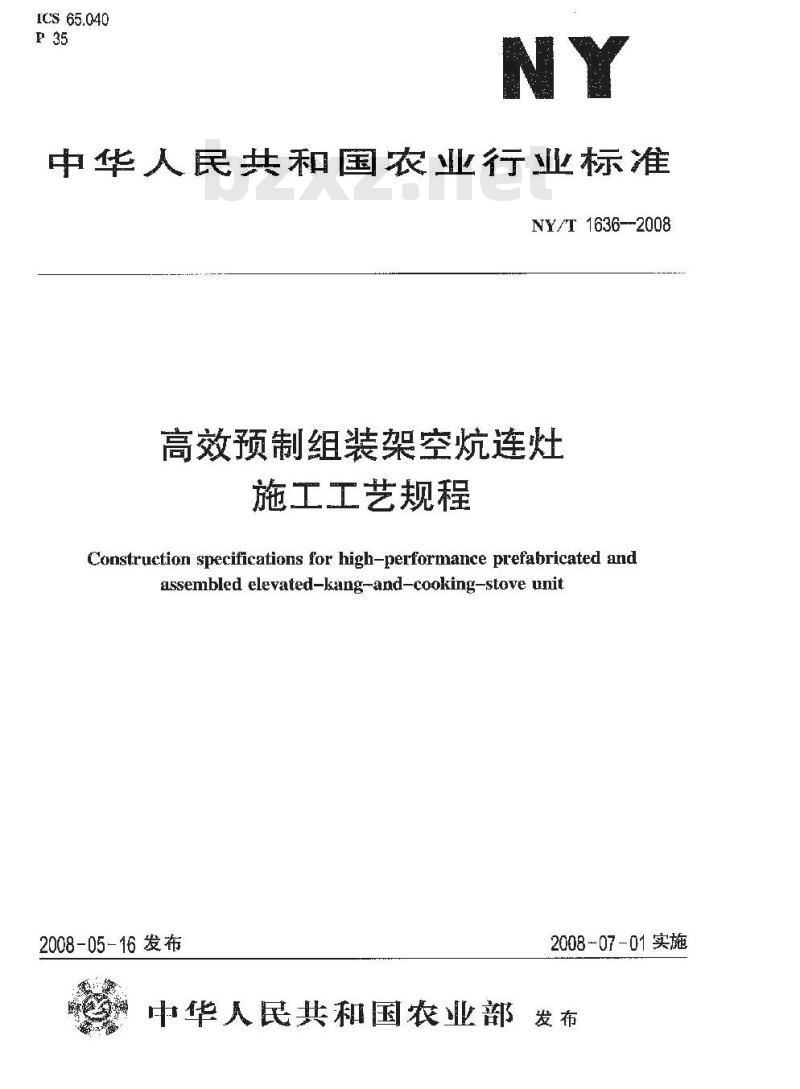

【农业行业标准(NY)】 高效预制组装架空炕连灶施工工艺规程

ICS 65.040
中华人民共和国农业行业标准
NY/T 1636--2008
高效预制组装架空炕连灶
施工工艺规程
Construction specifications for high-performance prefabricated andassembled elevated-kang-and-cooking-stove unit2008-05-16发布
2008-07-01实施
中华人民共和国农业部发布

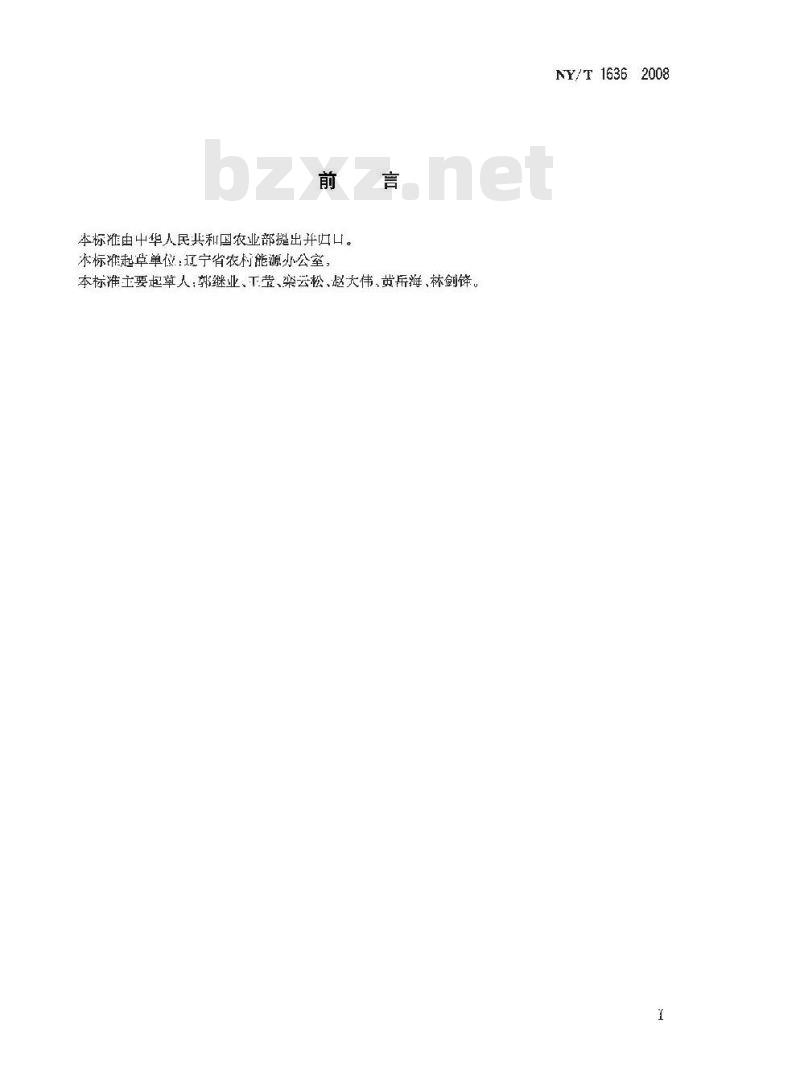

本标准由中华人民共和国农业部提出并口口。本标雅起草单信：辽宁省农村能源小公室，本标准主要起草人；郭继业、下莹、樂云松、越大伟，黄岳海、林剑锋NY/T1636

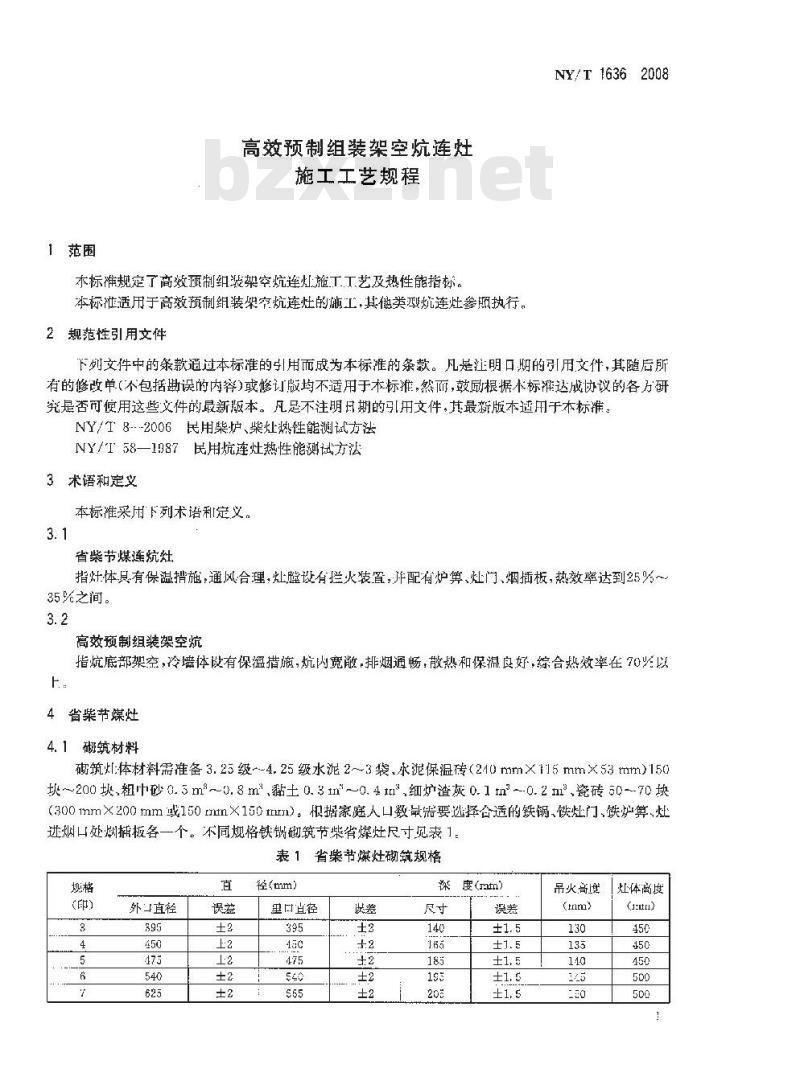

1范围
高效预制组装架空炕连灶
施工工艺规程
本标准规定了商效预制组装架空炕连灿施工工艺及热性能指标。本标准适用于高效预制组装架窄炕连灶的施工，其类型炕连灶参照执行。2规范性引用文件
NY/T16362008
下列文件中的条款通过本标准的用而成为本标准的条款。凡是注明口期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标推，然而，鼓励根据本标准达协议的各力研究是否可使用这些文件的最新版本。凡足不注明母期的引用文件，其最新版本适用于本标推。NY/T8-2006民用柴炉、柴灶热性能测试方法NY/T58—1987民用炕连灶热性能测试方法3术语和定义
本标准采用下列术语利定义。
省柴节煤连炕灶
指灶体尽有保温措施，通风合理，灶照设有拦火装置，并配有炉算、灶门、烟插板，热效率达到25%~35%之间。
高效预制组装架空炕
指炕底部架空，冷墙体设有保温措施，炕内宽敞，排烟通畅，散热和保温良好，综合热效率在70%以上.
4省柴节煤灶
4.1砌筑材料
砌筑灿:体材料需准备3.25级--4.25级水泥2~3袋.水泥保温砖(240mm×15mm×53mm)150块~200块粗巾砂0.5m~0.8m黏土0.3m~0.4m，细炉渣灰0.1m~0.2m瓷砖50~70块（300mm×200mm或150mm×150mn）：根据家庭人口数量需要选择合适的铁锅、铁灶门、铁炉算、灶进烟口处烟板各一个。不同规格铁锅砌筑节柴省煤灶尺寸见表1：表1省柴节煤灶砌筑规格
外二直径
径（rmm）
里日直径
深度(ram）
吊火高度
(rnru)
灶体高度
NY/T 1636—2008
4.2通风道
外口滇径
轻(mru)
里古径

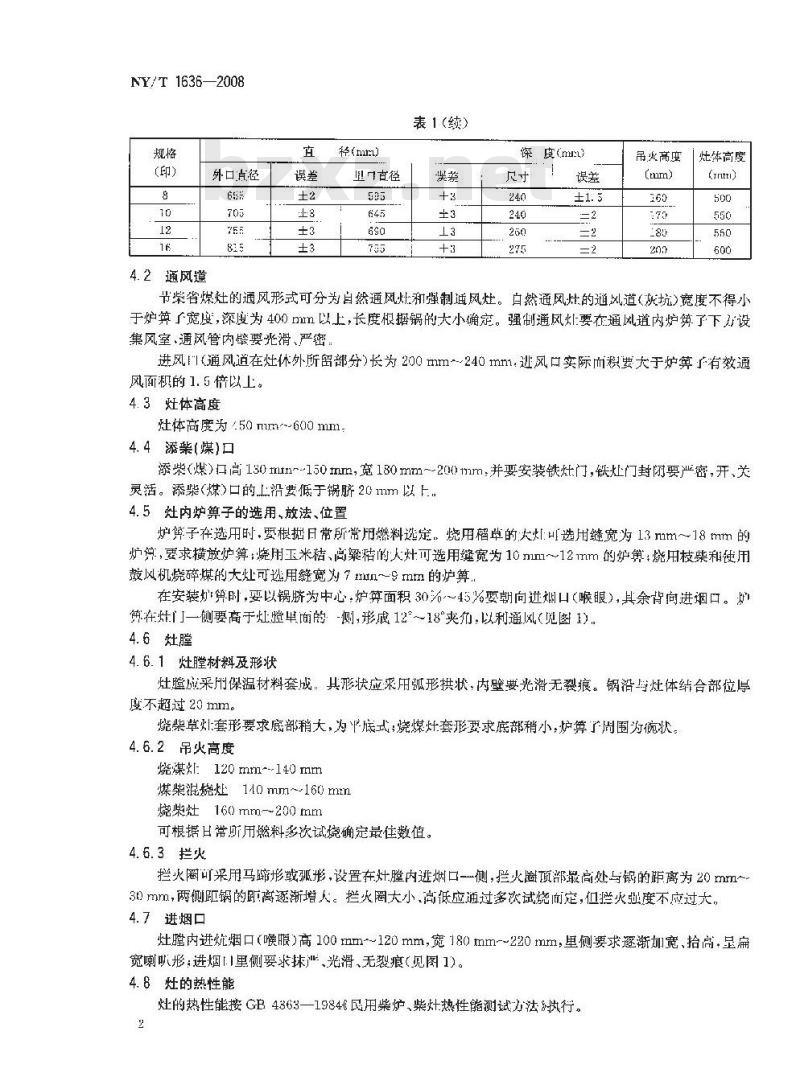

表1(续)
深度(m)
吊火高度
灶体高度
(rnti)
节柴省煤灶的通风形式可分为自然通风灶和制遁风灶。然通风灶的道风道（碳坑）宽度不得小于炉笋了宽度，深度为400mm以上，长度根据锅的大小确定。强制通风灯要在通风道内炉了下设集风室、通风管内壁要光滑、严密进风l（通风道在灶体外所留部分）长为200mm-240mm.进风口实际而积要大于炉算了有效通风面积的1.5 倍以上。
4.3灶体高度
灶体高度为250mm~600mm，
4.4添柴(煤)口
添柴（煤）口高130m~-150mm，宽180mm~-200m并要安装铁灶门，铁灿门封闭要严密，开、关灵活。添柴(煤）口的上沿要低于锅脐20mm以上.4.5灶内炉算子的选用、放法、位置炉算子在选用时，要根日常所常用燃料选定，烧用稻草的大灯叫选用缝宽为13nm～18mm的炉弹，要求横放炉算：烧用玉米猪、高彝猎的人灶可选用缝宽为10mm~12mm的炉算，烧用枝柴和使用鼓风机烧碎煤的大灶可选用缝宽为？mm~mm的炉算在安装算时，要以锅脐为中心：炉算面积30添～45%要朝向进烟口（喉眼），其余背向进烟口。炉第在灶门一侧要高于灶单面的：-侧，形成12°～18°夹介，以利通风（见图1）4.6灶膛
4.6.1灶膛材料及形状
灶膜成采用保温材料套成：其形状应采用弧形拱状，内壁要光滑无裂痕。沿与灶体结合部位厚度不超过20mm。
烧柴草灿套形要求底部稍大，为底式；烧煤灶套形要求底部稍小，炉算广周围为碗状。4.6.2吊火高度
烧煤灿：120mm~140mm
煤柴混烧灶140mm~-160mm
烧柴灶160mm~200mm
可根据H常所用燃料多次试烧确定最佳数值。4.6.3拦火
拦火圈可采用马缔形或孤形，设置在灶膛内进烟口一侧，烂火邀项部载高处与钢的距离为20mm~30mm，两侧距锅的距离逐渐增人。拦火圈大小高低应通过多次试烧而定，但拦火独度不应过大，4.7进烟口
灶膛内进炕烟口（喉眼）高100mm~120mm，宽180mm~~220mrm，里侧要求逐渐加宽拾高，呈扁宽喇吡形：进烟!1里侧要求抹严、光滑、无裂痕(见图1)。4.8灶的热性能
灶的热性能接GB4363—1984%民用柴炉、柴灶热性能测试方法执行。2
灶的热效率应为25%~35%。
5高效预制组装架空炕
5.1炕体材料

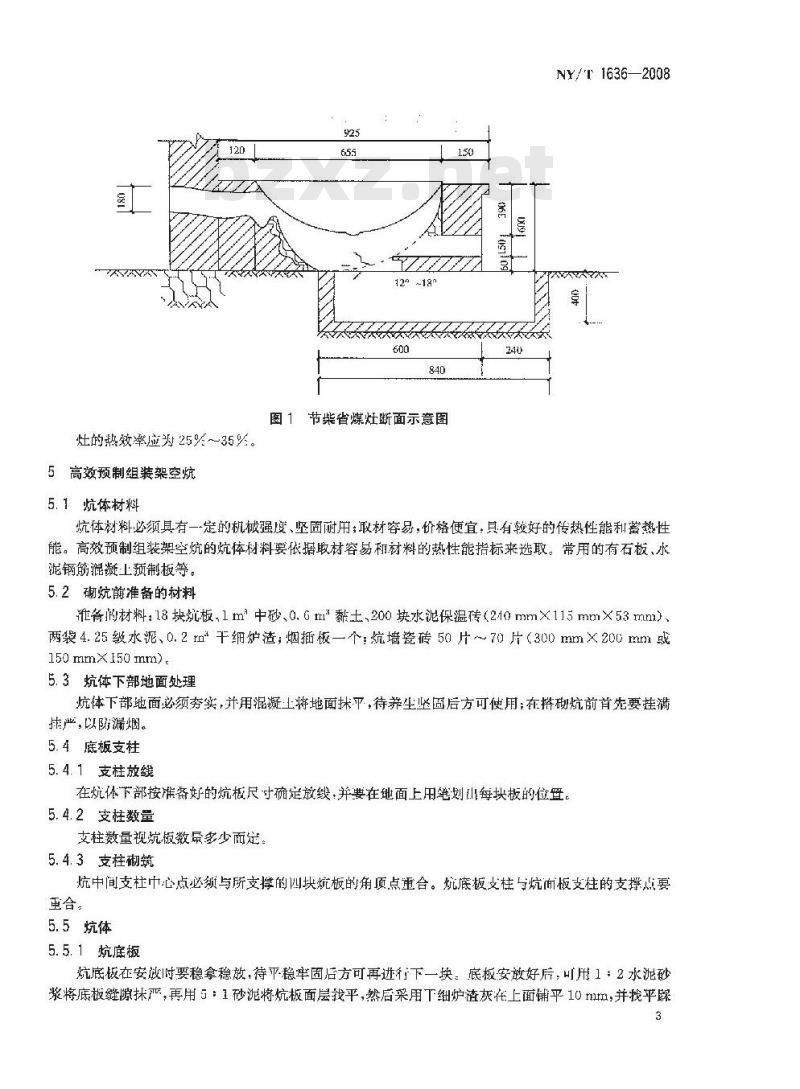

图1节柴省煤灶断面示意图
NY/T 1636—2008
炕体材料必须其有一定的机械强度、坚固耐用；材容另，价格便宜，具有较好的传热性能和蓄热性能。高效预制组装架空炕的炕体材料要依据取材容易和材料的热性能指标来选取。常用的有石板、水滤钢筋混赞上预制板等。
5.2砌炕准备的材料
准的材料：18块炕板，1m中砂0.6m黏士，200块水泥保温砖（210mm×115mm×53mm）两装4.25水泥、0.2rn干细炉渣；烟插板一个:炕墙瓷砖50片～70片（300mm×200mm或150mmX150mm)。
5.3炕体下部地面处理
炕体下部地面必须夯实，并用混凝土将地面抹平，待葬生坚固后方可使用；在拼砌炕前首先要挂满挂严，以防漏烟。
5.4底板支柱
5.4.1支柱放线
在炕体下部按准备好的炕板尺寸确定放线：并要在地面上用笔划小每块板的位置。5.4.2支柱数量
支柱数量视炕板数景多少面定。5.4.3支柱砌筑
炕中间支杜中心点必额与所支撑的四块炕板的角顶点重合。坑底板支柱与炕而板支柱的支撑点要重合。
5.5炕体
5.5.1炕底板
炕底板在安放时要稳拿稳放，待平稳牢固后方可再进行下一块。底板安放好后，可用1：2水泥砂浆将底板缝隙抹严，再用5：1砂泥将炕板面层我平，然后采用T细炉渣灰在上面铺平10nmm,并找平踩3
NY/T1636 - 2008
实。要求底板不得有澜气现象，底板撰放时要以0.5火的坡度由炕头往炕梢渐高：5.5.2炕体内结构及炕体尺寸
炕休内不设前分烟、落灰膛或其他不必要阻挡，在炕梢增加人字缓流式后阻焖墙。炕体长可权热房间宽度，室内设施和人口需要决定，长为20001m~3500mm，宽为1600mm~2000mm，高为550建~700mm。不同炎型的架空炕彻筑尺寸见表2。表2不同类型的架空炕砌筑尺寸
5.5.3前炕墙
烟箱厚度(man:)
前炕墙以立砖弼筑或采用预制件，用1：3的水泥砂浆将缝隙抹严，不得漏气。炕墙厚度为60mm~-80mm高度.炕头为260mm，炕梢为240inm。面板支杜炕头为180mm~200m，炕梢为160 nm-~180 mm.
5.5.4后阻烟墙
炕体内必须设人孚绥流式后阻烟墙。后阻烟墙设衣排烟口前部，由两快120mm×（160mmm~180In1)×60rrn预制件成，也可用水泥保湿转筑，两侧留口距离要根据烟图抽力大小而定尺寸为270mm~-340m1m，并用水泥砂浆或砂泥抹严阻烟墙与上下炕板接触部位，施工中要根据烟肉抛力大小，两侧留口寸要灵活学握。如果烟岗在火炕上下两角的位置时，要所一段长700mm的立传墙，敢变烟窗进口位置，其阻烟墙要后稳260mm~300mm，其阻烟端的尺寸不变（见图4、图5）。
5.5.5炕体保温墙
炕体接触的冷墙部位部要设保温端。在炕内靠近冷墙部位再翻一道立砖围墙，与冷墙间距为40mm~50mm，内充珍珠岩或干细炉渣并捣实，上而抹砂泥封严。5.5.6炕排烟口
炕排烟口尺寸商为140 mm~160mm.宽为180 mm~200mm。要求内壁光滑、严密：5.5.7烟插板
炕排烟口处要设烟插板，烟适板开关要灵活，两侧耐忧围墙要挤严，高度不得高于墙顶面，烟插板的尺寸不得小于坑排烟门尺寸。5.5.8炕面板
炕面板安放的耍做到严密、平落，要搭在合适的支柱位冒，不得出现搭偏和翘动现象。炕面板的四周要坐砂泥放板，以保炕周边严密和炕面周边稍翘起的效果。5.6炕面泥
炕面板摆放好后用4：1或5：1砂泥袜面.其平均厚度为50mm。要求抹第-遍泥炕头为55mm，炕梢为35irm，待炕面泥干到八分时，可抹第二遍泥采用筛好后的细砂、细士，加适量灰或水泥按3：1比例合成，平均抹5nn厚。抹后的炕面滤要求平、光滑、无裂痕。5.7不同类型高效预制组装架空炕连灶砌筑形式[见图2～图10)200
高效预制组装架空炕连灶烟图在中间砌筑平面图3000
NY/T16362008
高效预制组装架空炕连灶烟窗在中间砌筑1—1纵剖面图图3
00E-05
高效预制组装架空连灶烟在炕上角砌筑平面图T108
NY/T1636—2008
图5离效预制组装架空炕连灶烟在炕下角砌筑平面图14
图6高效预制组装倒卷帘式架空炕连灶砌筑平面图3 000
图7高效预制组装倒卷帘式架空炕连灶砌筑1—1纵剖面图H
1601807
图8离效预制组装隔墙火墙式倒卷帘架空炕连灶砌筑平面图2
120 x150
100 x 120
50 ×120
160 x180
NY/T1636—2008
图9高效预制组装隔墙火墙式倒卷帘架空炕连灶砌筑1--1纵剖面图NY/T1636-2008
20×120
/20×120
图10高效预制组装双炕式倒卷帘架空炕连灶砌筑平面圈不同类型高效预制组装架空炕连灿图中说明：I）灶：根据锅人小确定，锅台平而高度不得超过炕面底面2）进燃l「高80mm--100mm.宽180mm~200mm要求里口大，旱喇以形，3）底板支柱：120mrn~240tn×120mm×炕档370mm.炕买350mm4）烧面板支柱：120rnn×120mm×炕梢160mm，炕头180ixm。底板寸：炕伞长减50mm后的1/3×600mm×50mm，可9块，5）
姚面板尺寸：同炕底板尺，计6块；炕板宽500mm的计3块。61
炕面抹面泥：炕头60mm炕梢40mm.平均50mm7
炕梢州插板：大于火坑排烟口，要求政置严密、使用灵活。火炕排烟口200mm×160mrm（宽×高）。烟肉：内口截面240mm×120nm.180mm×180mm.直径160mm。保温墙：之砖筑.保温层缝隙40mm~50mm，内填珍珠岩、十细炉潜等保温材料。烷梢分烟墙：预制件或立砖筑尺寸每边120mm×160mm×50mm。添柴（煤）口：高130mm~-150mm宽180mm~200mm，要增设灶门。141
倒卷帘火炕立砖分烟墙，要求严密、光游。15)
前炕墙立砖砌筑.正面镶彩色瓷砖。16)bzxZ.net
隔墙火墙：宽240mm
5.8炕墙镶瓷砖
为美化居室环境，可在前炕墙外侧镶瓷砖：要严格掌握瓷砖在炕墙上镶好后，缝隙要对齐，图案要找好，表面要平整。炕尴瓷砖镶女了后，？天以内养生期不能烧火或少烧火，以保证瓷砖的牢固性。5.9炕热性能指标
炕的热性能接NY/T58—1987民而炕连灶热性能测试方法测试6综合热效率
省柴节煤灶、高效预制组装架空炕综合热效率应达70%以上。8
