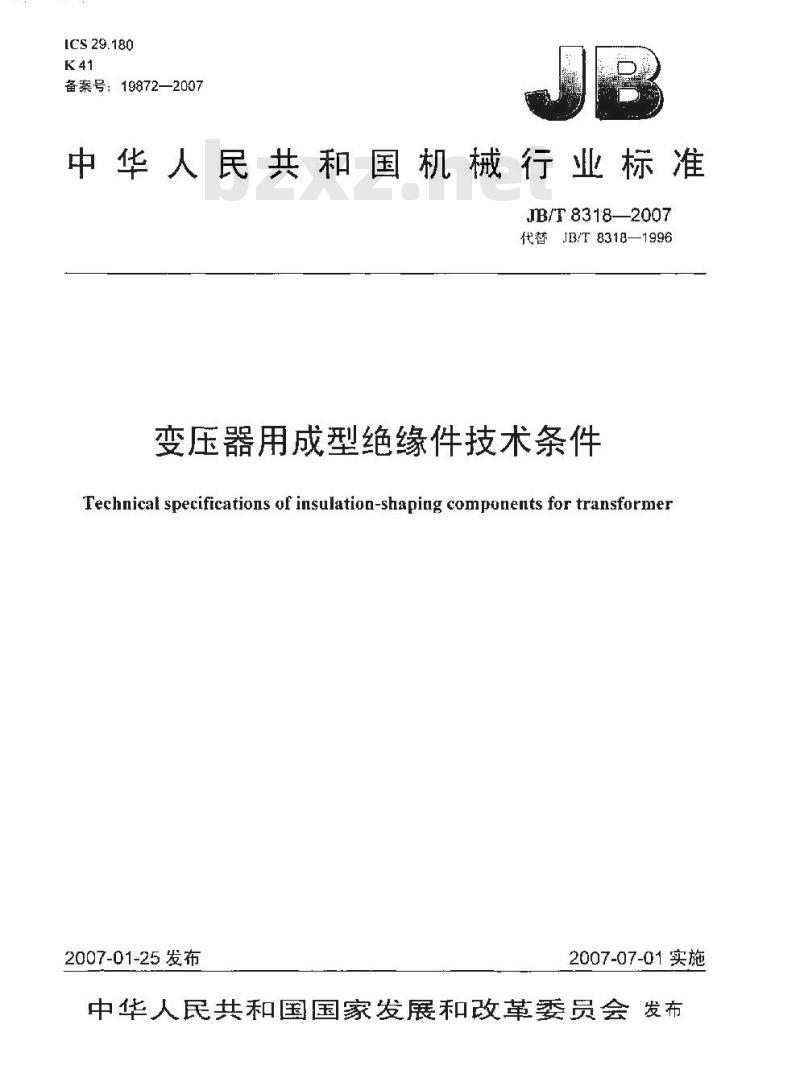

【机械行业标准(JB)】 变压器用成型绝缘件技术条件

ICs29.180
备案号：19872—2007
中华人民共和国机械行业标准
JB/T8318—2007
代替JB/T8318—1996
变压器用成型绝缘件技术条件
Technical specifications of insulation-shaping components for transformer2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言，
1范圈..
2规范性引用文件
3术语和定义
4技术要求
4.1外观.
4.2材料...
4.4机械加工
粘接剂
4.6系列尺寸及充许偏差
5试验分类及项目
例行试验
型式试验.
特殊试验.
试验方法.
外观质垂检查
材料检验
基本尺寸测量
性能试验
包装、运输和贮存
7.2运输
7.3贮存，

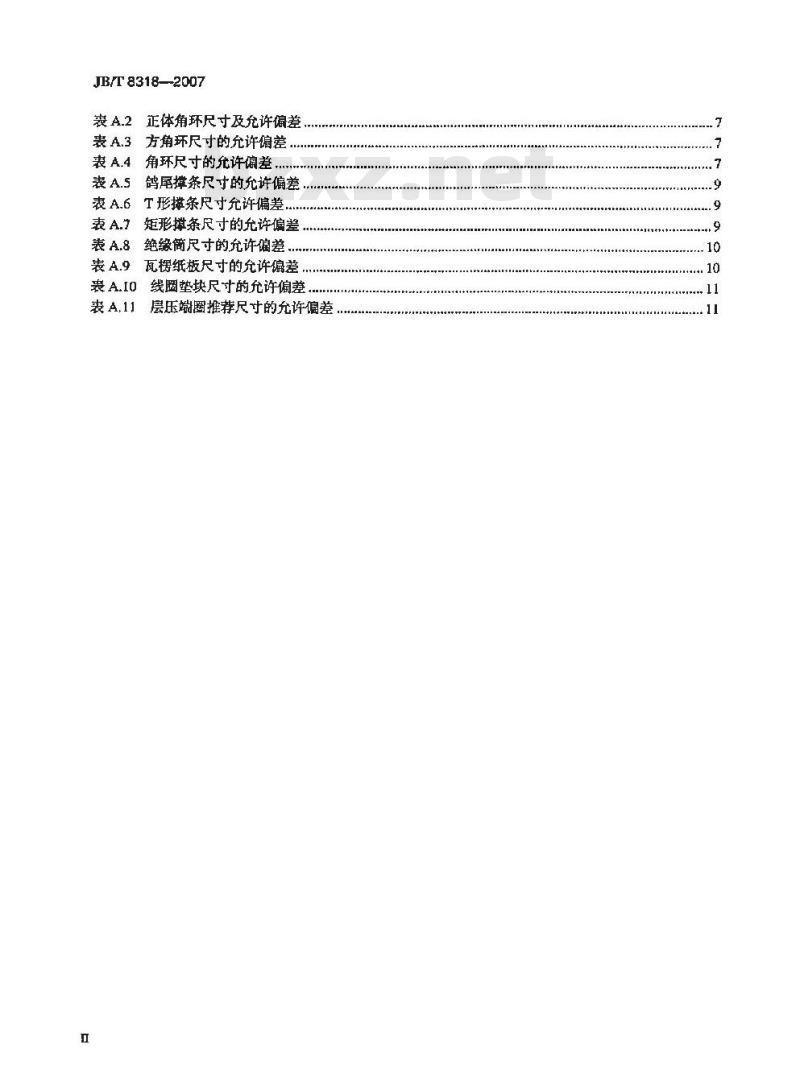

附录A（资料性附录）绝缘件推荐系列尺寸及允许偏差，图A.1
引线角环片推荐系刻尺寸．.
正体角环推荐系列尺寸
方角环推荐系列尺寸
正反角环推荐系列尺寸.
鸽尾撑条推荐系列尺寸
T形撑条推荐系列尺寸……
矩形摔条推荐系列尺寸，
绝缘简示意图..
图A.9瓦楞纸板示意图、
线图垫块示意图
层压端示意图
表1绝缘件的性能
表A.1引线角环片尺寸的允许偏差.
JB/T8318-2007
JB/T 8318—2007
正体角环尺寸及允许偏差
表A.3方角环尺寸的允许偏差，
表A.4角环尺寸的允许偏差.
表A.5鸽尾撑条尺寸的允许偏差
表A.6T形撑条尺寸允许偏差..
矩形撑条尺寸的充许偏差
绝缘简尺寸的允许偏差
瓦楞纸板尺寸的充许偏差
裘A,11
线困垫块尺寸的允许偏差
层压蹦圈推荐尺寸的允许偏差
.........

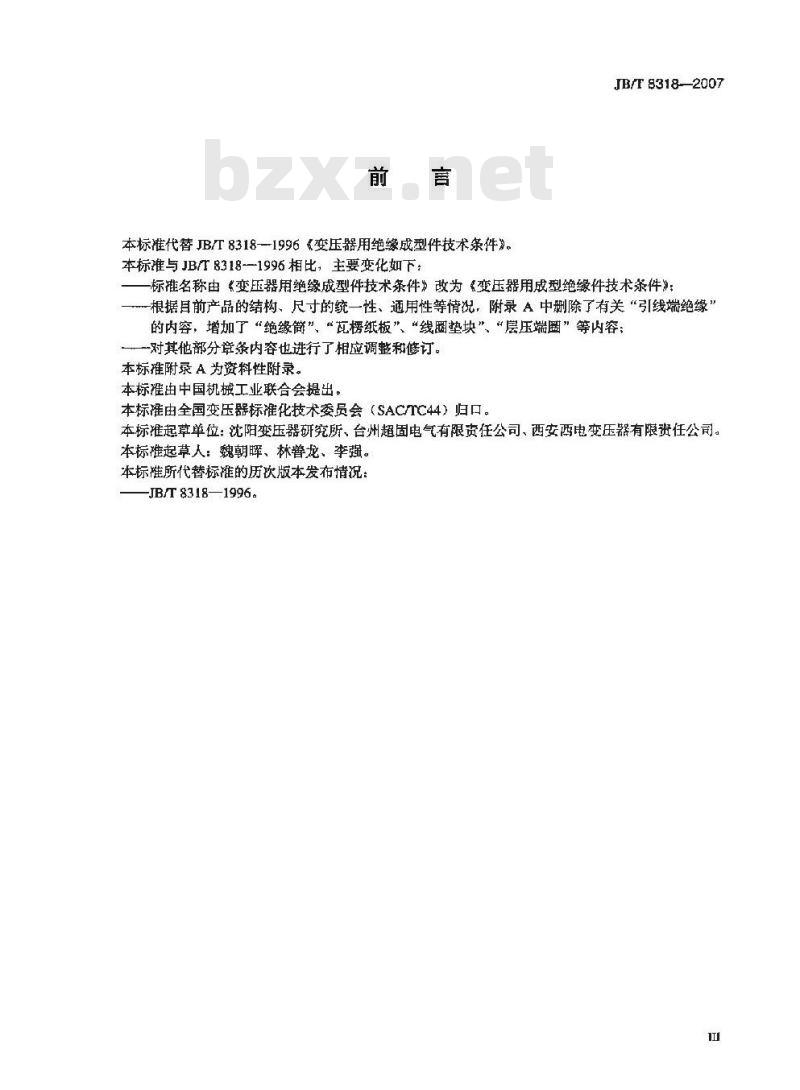

本标准代替JB/T8318-1996《变压器用绝缘成型件技术条件》。本标准与JB/T83181996相比，主要变化如下：JB/T$318-—2007
标准名称由变压器用绝缘成型件技术条件》改为变压器用成型绝缘件技术条件》：一-根据耳前产品的结构、尺寸的统一性、通用性等情况，附录A中删除了有关“引线端绝缘的内容，增加了“绝缘筒”，“瓦纸板”、“线圈垫块”、“层压端圈”等内容；一对其他部分章条内容也进行了相应调整和修订。本标推附录 A为资料性附录。
本标准由中国机械工业联合会提出。本标推由全国变压器标准化技术委员会（SAC/TC44）归口。本标准起草单位：沈阳变压器研究所、台州超固电气有限资任公司、西安西电变压器有限资任公司。本标雅起草人：魏朝晖、林善龙、李强。本标雅所代替标摊的历砍版本发布情况：JB/T8318——1996。

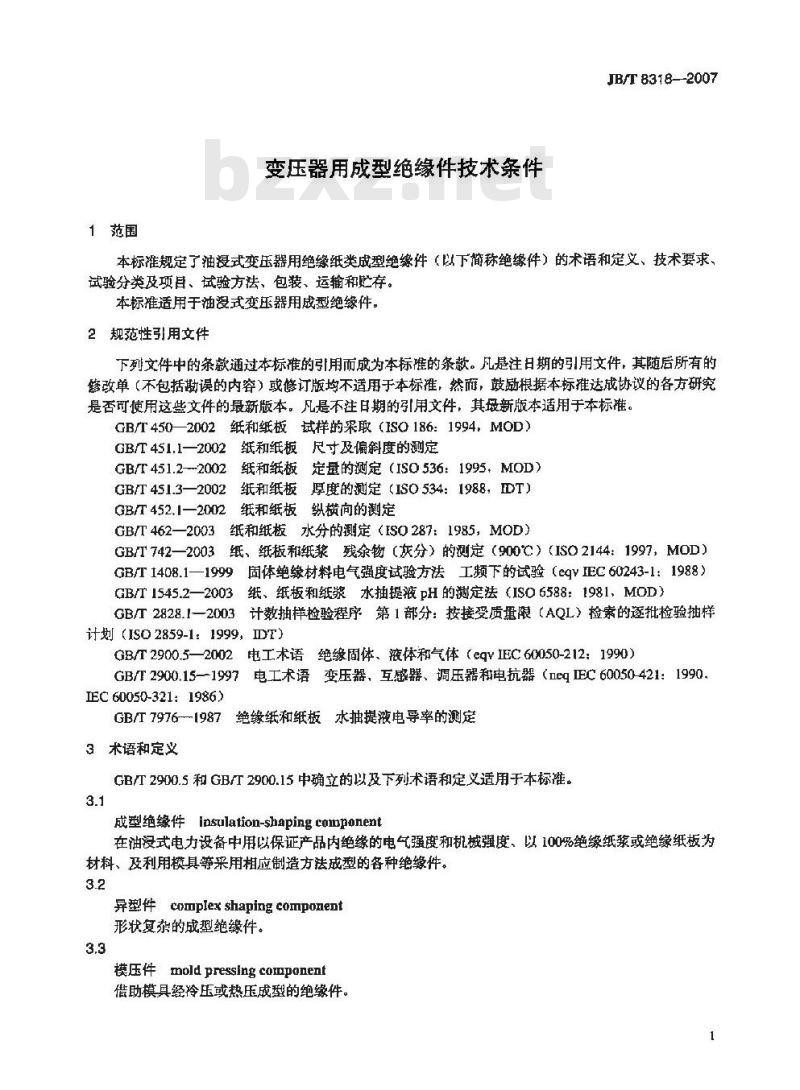

1范围
变压器用成型绝缘件技术条件
JB/T8318-2007
本标准规定了油浸式变压器用绝缘纸类成型绝缘件（以下称绝缘件）的术语和定义、技术要求、试验分类及项耳、试验方法，包装、运输和贮存。本标推适用于油没式变压器用成型绝缘件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4502002纸和纸板试样的采取（ISO186：1994，MOD）GB/T451.1一2002纸和纸板尺寸及偏斜度的测定2纸和纸板定量的测定（ISO536：1995，MOD）GB/T 451.2--2002
GB/T 451.3—2002
纸和纸板厚度的测定（ISO534：1988，IDT）纸和纸板纵横向的测定
GB/T 452.1—2002
GB/T462—2003纸和纸板水分的测定（IS0287：1985，MOD）GB/T742—2003纸，纸板和纸浆残余物（灰分）的测定（900℃）（ISO2144：1997，M0D）GB/T1408.1—1999固体绝缘材料电气强度试验方法工频下的试验（egvEC60243-1：1988）纸、纸板和纸浆水抽提液pH的测定法（ISO6588：1981、MOD）GB/T 1545.2—2003
GBT2828.I一2003计数抽样检验程序第1部分：按接受质量限（AQL）检案的逐批检验抽样计划(ISO2859-1:1999，IDT)
GB/T2900.5—2002电工术语绝缘固体、液体和气体（eqYIEC60050-212：1990）GB/T2900.15--1997电工术语变压器、互感器、调压器和电抗器（neqIEC60050-421：1990IEC 60050-321: 1986)
GB/T7976-1987绝缘纸和纸板水抽提液电导率的测定3术语和定义
GB/T2900.5和 GB/T2900.15中确立的以及下列术语和定义适用于本标准。3.1
成型绝缘件insulation-shaping component在油浸式电力设备中用以保证产品内绝缘的电气强度和机械强度、以100%绝缘纸浆或绝缘纸板为材料、及利用模具等采用相应制造方法成型的各种绝缘件。3.2
异型件complex shaping component形状复杂的成型绝缘件。
模压件mold pressing cornponent借助镇具轻玲压或热压成型的绝缘件。JB/T8318—2007
4技术要求
4.1外观
4.1.1绝终件基本尺寸应符合图样要求。4.1.2、鲍缘件内外表面应平整，且无可见分层、裂纹、凹凸、污染斑点、粉尘、金离颗粒、气泡、孔洞等，知工断面应平滑、无毛刺，不允许有炭化现象，4.1.3绝缘件的额色应为原材料本色，允许有面积小于200mm因修补形成的局部色泽差别。4.2材群
4.2.1绝缘件的材料应采用100%的绝缘纸浆或绝缘纸板，4.2.2绝缘件和绝缘纸板的制造和成型过程应采用去离子净化水，月绝缘件和绝缘纸板不得含有影响电气性能的任有杂物和气泡。4.3性能
绝缘件的性能斑符合囊的规定，表1绝嫁件的性能
项目名称
水分《质堆分数）
灰分（质量分数）
水拘提液电导率
水轴摄液煤
最大收缩率
击穿场强
空气中
异形件
模压件
翠度方肉
纵描方向
异形件
模玉件
ltor-2nn
>2mm--4mm
4.4机械加工
纯绝缘件应能承受剪切、舒、铣劑等机械加工，睡不得产生裂纹、脱落缺口和伤变色等痕迹、4.5粘接剂
绝终件所用粘接剂应具有较强的粘接力，耐热性邪抗老化性，以及优良的电气绝缘性能，月与变压器油具有良好的格容性，不得污染变压器油。4.6系列尺寸及允许偏差
绝终件的推荐系列尺寸及允许假差可参照附录A。5试验分类及项目
5.1例行试验
对每一批生产的（同规格）绝缘所进行的试验。例行试验项目如下：a）外观质量检查（见6.1)：
b）材料检验（见6.2),
c）基本尺寸测量（见6.3)；
d）密度测定（见6.4.1):
e）水分测定（见6.4.23;
f）收缩率测定（见6.4.3)：
g）击穿电压测定（见6.4.4)。
5.2型式试验
JB/T8318-2007
对同一批原料生产的同一规格绝缘件所进行的定期抽样试验，用其验证每一批原料在同期生产的相同规格的绝缘件均应满足除例行试验外所规定的要求。型式试验项目如下：a）全部例行试验项目（见5.1)：b）灰分定（见6.4.5)：
c）水抽提液电导率测定（见6.4.6)：d）水抽提液pH值测定（见 6.4.7)正常生产时，绝缘件的型式试验应每六个月进行一次。另外，如果遇到下列情况之一时，需进行全部型式试验：
新产品或常规产品转厂生产的试制定型整定，-常规产品的材料、工艺有较大改变，且可能影响产品性能时：例行试验结果与前次型式试验结果有较大差异时;一上级质量监管部门提出要求时。绝缘件型式试验的抽样方案按如下进行：a）收（发）货件数规定为检验批：b）抽样方案应符合GB/T2828.1的规定：外观检查采用正常~次抽样方案：性能检查采用正常二次抽样方案：一般检查水平为Ⅱ级、接妥质量限（AQL）2.5。5.3特殊试验
材料耐臭氧老化性能试验（如需要时，兵体指标和试验方法应由制造方与用户协商确定）。6试验方法
6.1外观质量检查
对绝缘件采用目测的方法进行检查，应符合4.1的规定。6.2材料检验
推荐采用射线摄片或其他经用户认可的方法，对绝继件进行金屑异物和气泡的检测，并应符合4.2的规定。
6.3基本尺寸测量
绝缘件基本尺寸按以下部位测量，并应符合4.1.1的规定。6.3.1厚度
在GB/T450规定的象件下，在绝缘件上测量3点～5点，计算其平均值作为测量结果，但绝缘件每点厚度的最小值不得小于标称厚度的90%。6.3.2长度、宽度和高度
可用钢直尺、游标卡尺，深度尺等量具测量，每个项目应测量五点，计算其平均值作为测盘结果。6.3.3角度
用90°角尺或角度样板测量。
6.3.4直径
用钢直尺，卷尺，内径千分尺等量具测量，也可使用其他方法直接或间接测量：测量五点，计算其平均值作为测量结果。
6.3.5曲线弧度
对曲线弧度及形状复杂的产品，用样板测量。6.3.6直线度
JB/T 8318-2007
将钢直尺垂直地紧贴等件表面用塞尺测量间隙，再换算成直线度。6.4性能试验
绝缘件性能试验按以下各项进行，检验结果应符合4.3的规定。6.4.1密度测定
绝缘件密度测定按GB/T451.2和GB/T451.3的规定进行。6.4.2水分测定
绝缴件水分测定按GB/T462的规定进行。6.4.3收缩率测定
绝缘件收缩率测定按GB/T451.1和GB/T452.1的规定进行。6.4.4击穿电压测定
绝缘件击穿电压测定按GB/T1408.1的规定，分别在空气和变压器油中对其平面进行测试。6.4.5灰分测定
绝缘件灰分测定按GB/T742的规定进行。6.4.6水抽捷液电导率定
绝缘件水抽提液电导率测定按GB/T7976的规定进行。6.4.7水抽提液pH值测定
绝缘件水抽提液pH值测定按GB/T 1545.2的规定进行。7包装、运输和贮存
7.1包装
7.1.1绝缘件应采用密封包装，严防潮气、灰坐等侵人。7.1.2绝缘件内腔应采用硬质材料加以村托，再用两层塑科薄膜封装后放人包装箱内：包装箱应为木质等强度较好的材料制成，装箱时用软质填料填满箱内间隙，对可以固定的产品应固定在包装箱内。7.1.3包装箱内应附有装箱单、产品合格证及产品性能测试记录，且需有防尘、防潮措施。7.1.4包装箱上应写有产品名称、代号、数量、规格、出厂日期、收发货单位名称和收发货站名称，并标有“轻起轻放”、“防潮”、“勿倒量”、“防火”等标志。7.2运输
72.1绝缘件在运输过程中应轻起轻放、勿倒置、避免雨便装，严禁接近商温。7.2.2绝缘件包装箱在运输过程中应有防止损伤、淋湿、污染等措施。7.3贮存
7.3.1绝缘件检验合格后，应及时采取有效的防尘、防潮措施。7.3.2绝缘件应存放在无阳光直射、无粉尘、于媒、洁净的库房内。7.3.3绝缘件贮存时不得直接接触地面。7.3.4此存库房内空气的相对湿度不应大于50%。4
A.1引线角环片
附录A
（资料性附录）
绝缘件推荐系列尺寸及允许偏差引线角环片推荐系列尺寸见图A.1，充许偏差见表A.1。R2
JB/TB318—2007
H≤250:H1600:B250:D≤3000:≤200:≤40:R、R2=10、20、30、40、50、60;K、、C和：用户自定。图 A.1 引线角环片推荐系列尺寸5
Ju/r 8318-2007
充许偏差
正体象环
图A.1（缕）
引缓角环片尺寸的允许偏整
正体角环推荐系列尺寸见图A.2，允许偏差见衰A.2。mm
R， R此内容来自标准下载网
1、2、3、 4、5、 6: d、D: 用户自定。H≤250:r：3、5、10、20.30、40、50、601T1图 A.2
充许偏差
方角环
正体角环推荐系列尺寸
正体角环尺寸及允许偏差
50~200
方角环推荐系列尺寸见图A.3，充许偏差见表A.3。A2
JB/T8318—2007
H≤450；700≤R≤3000:200≤A≤1200:5、10、20、30、40、50、60:2、3、4、5、6#4:用户自定.图 A.3 方角环推荐系列尺寸
表 A,3方角环尺寸的允许偏差
充许偏差
正反角环
正反角环推荐系列尺寸见图A.4，充许偏差见表A.4。R
表 A,4角环尺寸的允许偏差
允许偏差
JB/F83182007
a)正角环
b)反角环
200≤D≤3000；B≤250H≤250：10、20、30、40、50、60:：1、1.5、2、3、4:α、E和F；用户自定，图A.4正反角环推荐系列尺寸
A.5摧条
A.5.1鸽尾摧条
鸽尾撑条推荐系列尺寸见图A,5，允许偏差见表A.5。-
L≤2900A、8、α：用户自定
图A,5鸽尾摔条推荐系列尺寸
