【农业行业标准(NY)】 小型风力发电系统安装规范

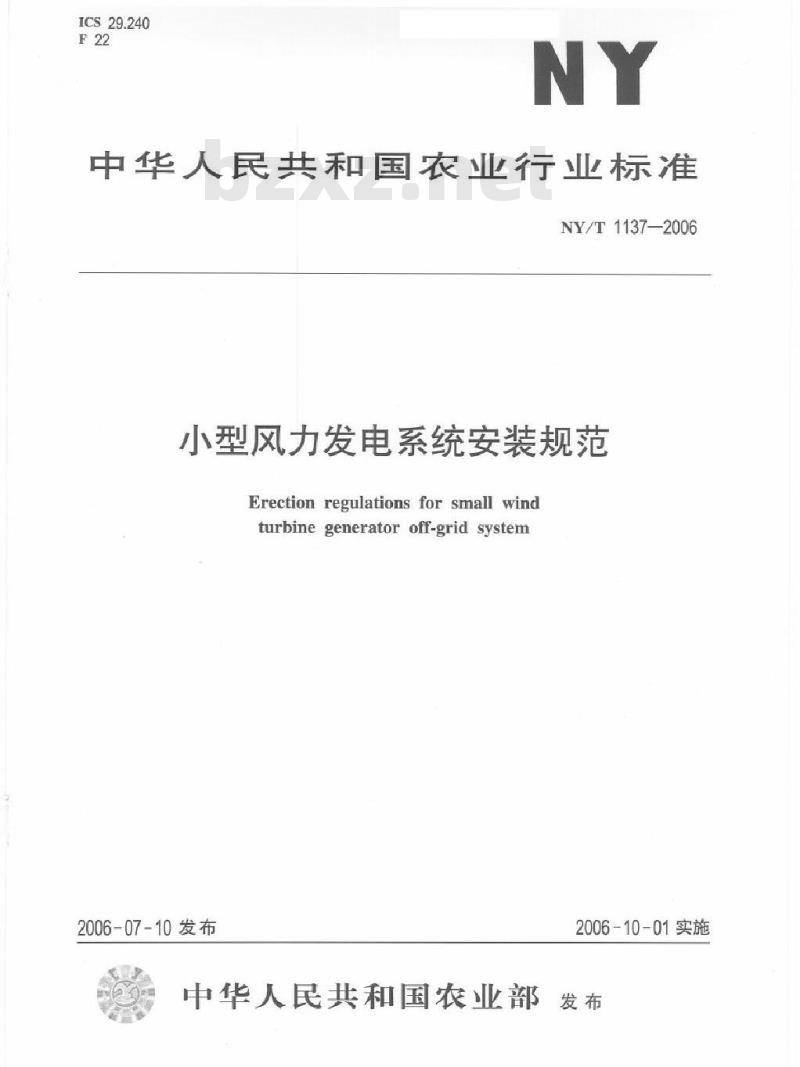

ICS29.240
中华人民共和国农业行业标准
NY/T1137—2006
小型风力发电系统安装规范
Erectionregulations for small windturbinegenerator off-grid system2006-07-10发布
2006-10-01实施
中华人民共和国农业部

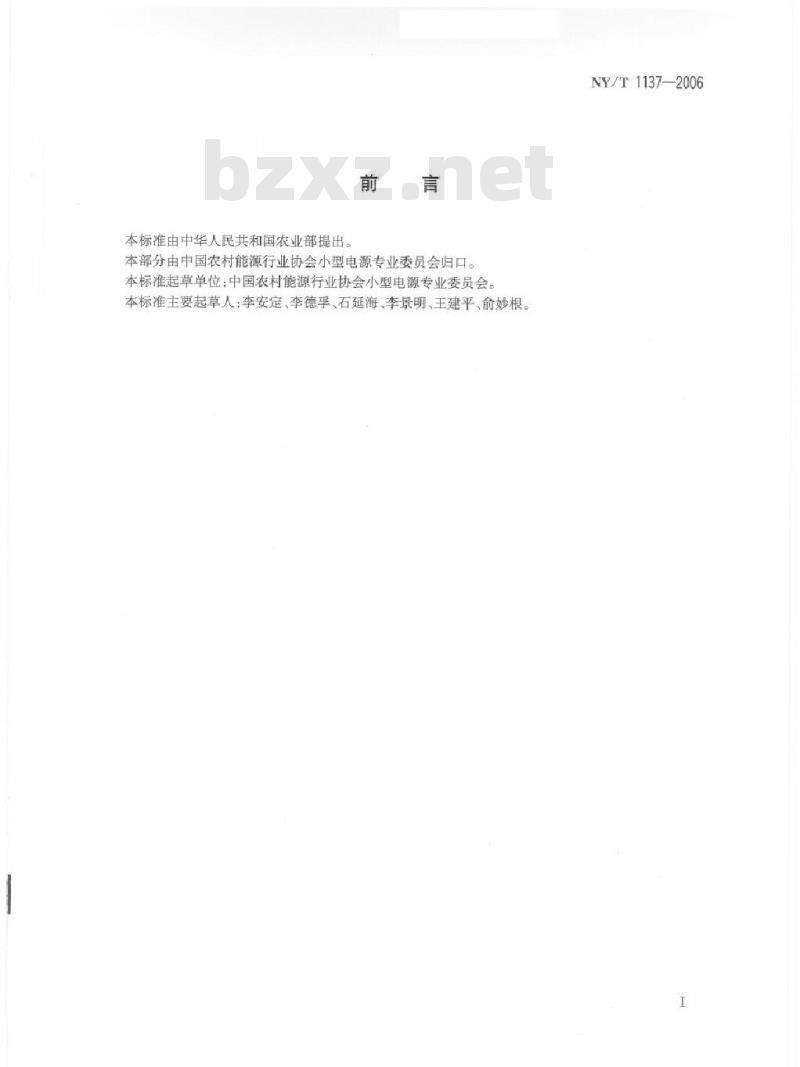

本标准由中华人民共和国农业部提出。前言
本部分由中国农村能源行业协会小型电源专业委员会归口。本标准起草单位：中国农村能源行业协会小型电源专业委员会。本标准主要起草人：李安定、李德孚、石延海、李景明、王建平、俞妙根。NY/T1137—2006

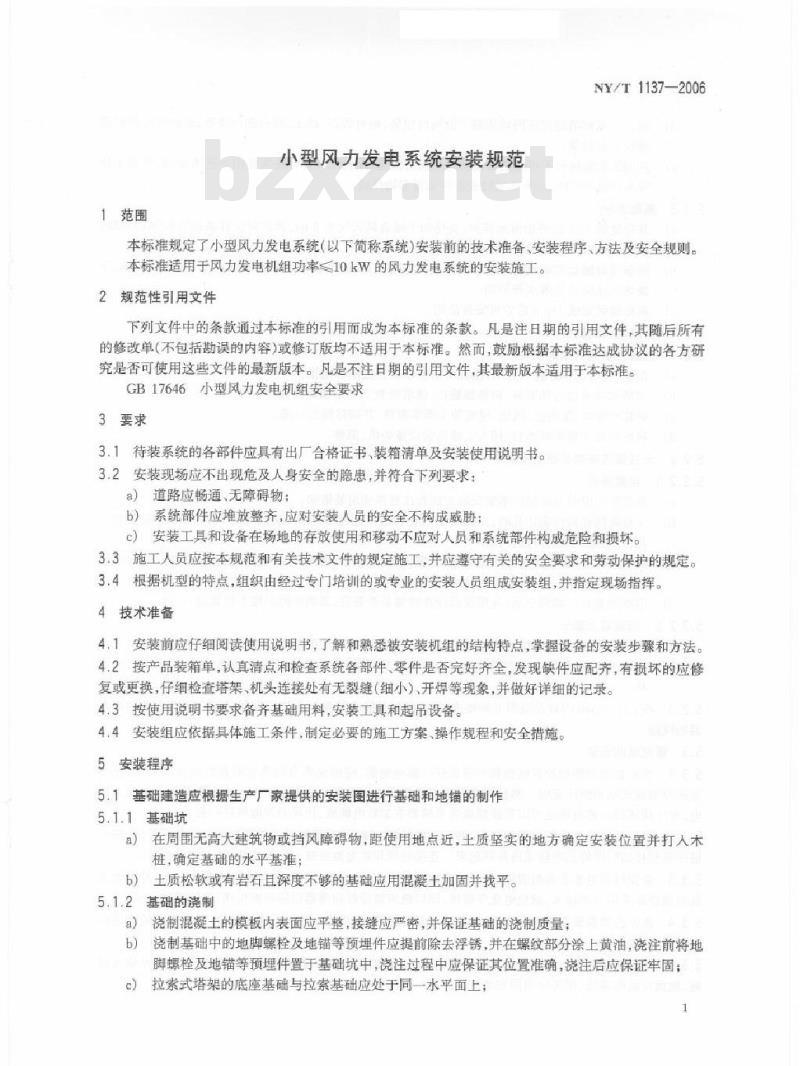

1范围
小型风力发电系统安装规范
NY/T1137—2006
本标准规定了小型风力发电系统（以下简称系统）安装前的技术准备、安装程序、方法及安全规则。本标准适用于风力发电机组功率≤10kW的风力发电系统的安装施工。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB17646小型风力发电机组安全要求3要求
3.1待装系统的各部件应具有出厂合格证书、装箱清单及安装使用说明书。3.2安装现场应不出现危及人身安全的隐惠，并符合下列要求：a）道路应畅通、无障碍物；
b）系统部件应堆放整齐，应对安装人员的安全不构成威胁；c）安装工具和设备在场地的存放使用和移动不应对人员和系统部件构成危险和损坏。3.3施工人员应按本规范和有关技术文件的规定施工，并应遵守有关的安全要求和劳动保护的规定。3.4根据机型的特点，组织由经过专门培训的或专业的安装人员组成安装组，并指定现场指挥。4技术准备
4.1安装前应仔细阅读使用说明书，了解和熟悉被安装机组的结构特点，掌握设备的安装步骤和方法。4.2按产品装箱单，认真清点和检查系统各部件、零件是否完好齐全，发现缺件应配齐，有损坏的应修复或更换，仔细检查塔架，机头连接处有无裂缝（细小）开焊等现象，并做好详细的记录。4.3按使用说明书要求备齐基础用料，安装工具和起吊设备。4.4安装组应依据具体施工条件，制定必要的施工方案、操作规程和安全措施。5安装程序
5.1基础建造应根据生产厂家提供的安装图进行基础和地锚的制作5.1.1基础坑
a）在周围无高大建筑物或挡风障碍物，距使用地点近，土质坚实的地方确定安装位置并打人木桩,确定基础的水平基准：
b）土质松软或有岩石且深度不够的基础应用混魔土加固并找平。5.1.2基础的浇制
a）浇制混凝土的模板内表面应平整，接缝应严密，并保证基础的浇制质量；浇制基础中的地脚螺栓及地锚等预埋件应提前除去浮锈，并在螺纹部分涂上黄油，浇注前将地b）
脚螺栓及地锚等预理件置于基础坑中，瓷注过程中应保证其位置准确，浇注后应保证牢固；c）拉索式塔架的底座基础与拉索基础应处于同一水平面上；1

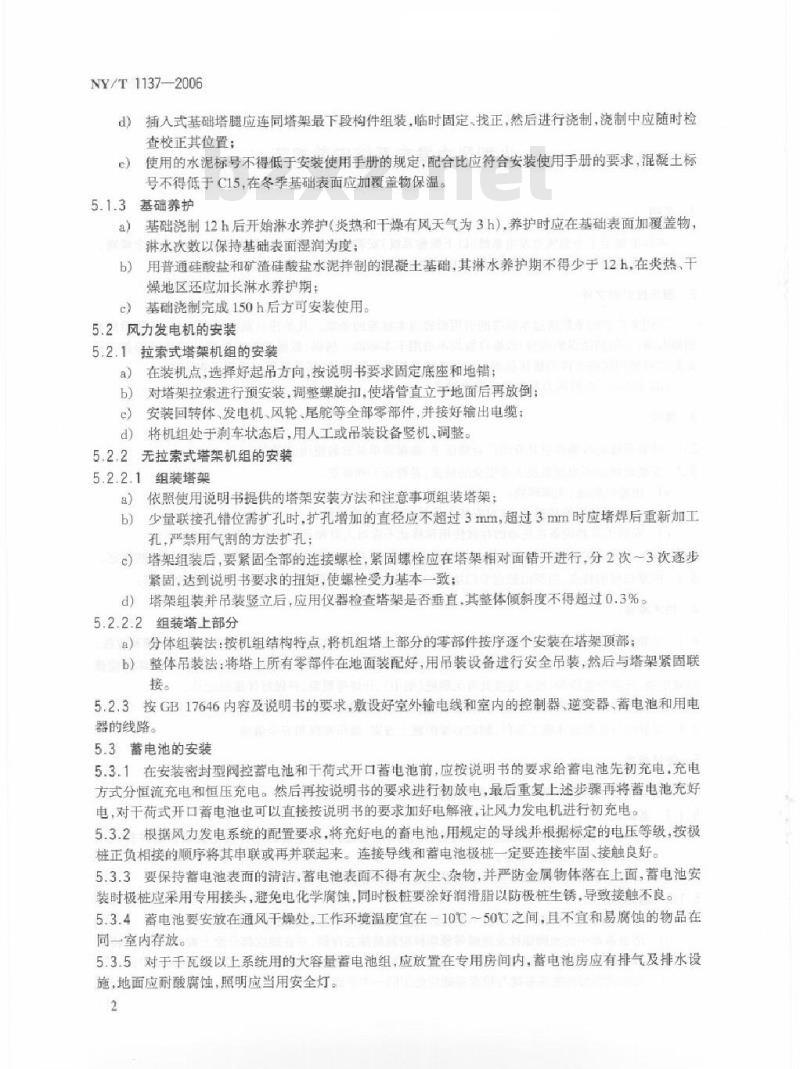

NY/T1137—2006
插人式基础塔腿应连同塔架最下段构件组装，临时固定、找正，然后进行浇制，浇制中应随时检d
查校正其位置；
使用的水泥标号不得低于安装使用手册的规定，配合比应符合安装使用手册的要求，混凝土标e
号不得低于C15，在冬季基础表面应加覆盖物保温。5.1.3基础养护
基础浇制12h后开始淋水养护（炎热和干燥有风天气为3h）养护时应在基础表面加覆盖物，a
淋水次数以保持基础表面湿润为度：b）用普通硅酸盐和矿渣硅酸盐水泥拌制的混凝土基础，其淋水养护期不得少于12h，在炎热、干燥地区还应加长淋水养护期；
c）基础浇制完成150h后方可安装使用。5.2风力发电机的安装
5.2.1拉索式塔架机组的安装
a）在装机点，选择好起吊方向，按说明书要求固定底座和地锚；b）对塔架拉索进行预安装，调整螺旋扣，使塔管直立于地面后再放倒e）安装回转体、发电机、风轮、尾能等全部零部件，并接好输出电缆司）将机组处于刹车状态后，用人工或吊装设备竖机、调整。5.2.2无拉索式塔架机组的安装
5.2.2.1组装塔架
a）依照使用说明书提供的塔架安装方法和注意事项组装塔架；b）少量联接孔错位需扩孔时，扩孔增加的直径应不超过3mm，超过3mm时应堵焊后重新加工孔，严禁用气割的方法扩孔；
c）塔架组装后，要紧固全部的连接螺栓，紧固螺栓应在塔架相对面错开进行，分2次～3次逐步紧固，达到说明书要求的扭矩，使螺栓受力基本一致：d）塔架组装并吊装竖立后，应用仪器检查塔架是否垂直，其整体倾斜度不得超过0.3%。5.2.2.2组装塔上部分
8）分体组装法：按机组结构特点，将机组塔上部分的零部件按序逐个安装在塔架顶部：b）整体吊装法：将塔上所有零部件在地面装配好，用吊装设备进行安全吊装，然后与塔架紧固联接。
5.2.3按GB17646内容及说明书的要求，敷设好室外输电线和室内的控制器、逆变器、蓄电池和用电器的线路。
5.3蓄电池的安装
5.3.1在安装密封型闯控蓄电池和干荷式开口蓄电池前，应按说明书的要求给蓄电池先初充电，充电方式分恒流充电和恒压充电。然后再按说明书的要求进行初放电，最后重复上述步骤再将蓄电池充好电，对干荷式开口蓄电池也可以直接按说明书的要求加好电解液，让风力发电机进行初充电。5.3.2根据风力发电系统的配置要求，将充好电的畜电池，用规定的导线并根据标定的电压等级，按极桩正负相接的顺序将其串联或再并联起来。连接导线和蓄电池极桩一定要连接牢固、接触良好。5.3.3要保持蓄电池表面的清洁，蓄电池表面不得有灰尘、杂物，并严防金属物体落在上面，蓄电池安装时极桩应采用专用接头，避免电化学腐蚀，同时极桩要涂好润滑脂以防极桩生锈，导致接触不良。5.3.4蓄电池要安放在通风干燥处，工作环境温度宜在-10℃~50℃之间，且不宜和易腐蚀的物品在同一室内存放。
5.3.5对于千死级以上系统用的大容量蓄电池组，应放置在专用房间内，蓄电池房应有排气及排水设施，地面应耐酸腐蚀，照明应当用安全灯。2

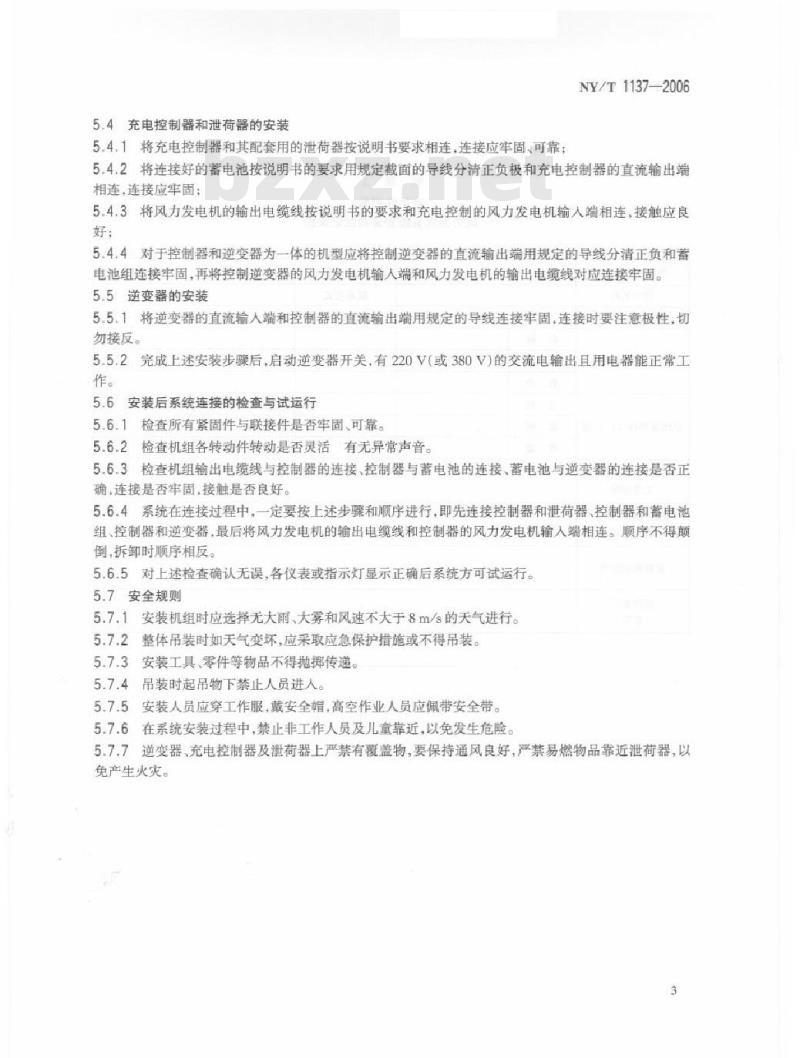

5.4充电控制器和泄荷器的安装
5.4.1将充电控制器和其配套用的泄荷器按说明书要求相连，连接应牢固、可靠：NY/T1137—2006
5.4.2将连接好的蓄电池按说明书的要求用规定截面的导线分清正负极和充电控制器的直流输出端相连，连接应牢固；
5.4.3将风力发电机的输出电缆线按说明书的要求和充电控制的风力发电机输入端相连，接触应良好；
5.4.4对于控制器和逆变器为一体的机型应将控制逆变器的直流输出端用规定的导线分清正负和蓄电池组连接牢固，再将控制逆变器的风力发电机输人端和风力发电机的输出电缆线对应连接牢固。5.5逆变器的安装
5.5.1将逆变器的直流输人端和控制器的直流输出端用规定的导线连接牢固，连接时要注意极性，切勿接反。
5.5.2完成上述安装步骤后，启动逆变器开关，有220V（或380V）的交流电输出且用电器能正常工作。
5.6安装后系统连接的检查与试运行5.6.1检查所有紧固件与联接件是否牢固、可靠。5.6.2检查机组各转动件转动是否灵活有无异常声音。5.6.3检查机组输出电缆线与控制器的连接、控制器与蓄电池的连接、蓄电池与逆变器的连接是否正确，连接是否牢固，接触是否良好。5.6.4系统在连接过程中，一定要按上述步骤和顺序进行，即先连接控制器和泄荷器，控制器和蓄电池组、控制器和逆变器，最后将风力发电机的输出电缆线和控制器的风力发电机输入端相连。顺序不得颠倒，拆卸时顺序相反。
5.6.5对上述检查确认无误，各仪表或指示灯显示正确后系统方可试运行。5.7安全规则
5.7.1安装机组时应选择无大雨、大雾和风速不大于8m/s的天气进行。5.7.2整体吊装时如天气变坏，应采取应急保护措施或不得吊装。5.7.3安装工具、零件等物品不得抛掷传递。5.7.4吊装时起吊物下禁止人员进人。5.7.5安装人员应穿工作服，戴安全帽，高空作业人员应佩带安全带。5.7.6在系统安装过程中，禁止非工作人员及儿童靠近，以免发生危险。5.7.7逆变器、充电控制器及泄荷器上严禁有覆盖物，要保持通风良好，严禁易燃物品靠近泄荷器，以免产生火灾。
NY/T1137—2006
产品规格/型号
用户名称
安装地点
用户负载情况
系统各部件生产厂商
系统各部件技术
文件情况
安装过程中异常
情况说明
安装调试结果wwW.bzxz.Net
用户意见
（签字）
附录A
规范性附录】
风力发电系统安装调试记录表
购买日期
联系方式
安装负责人
