【国家标准(GB)】 低压成套开关设备和控制设备 第5部分: 对公用电网动力配电成套设备的特殊要求

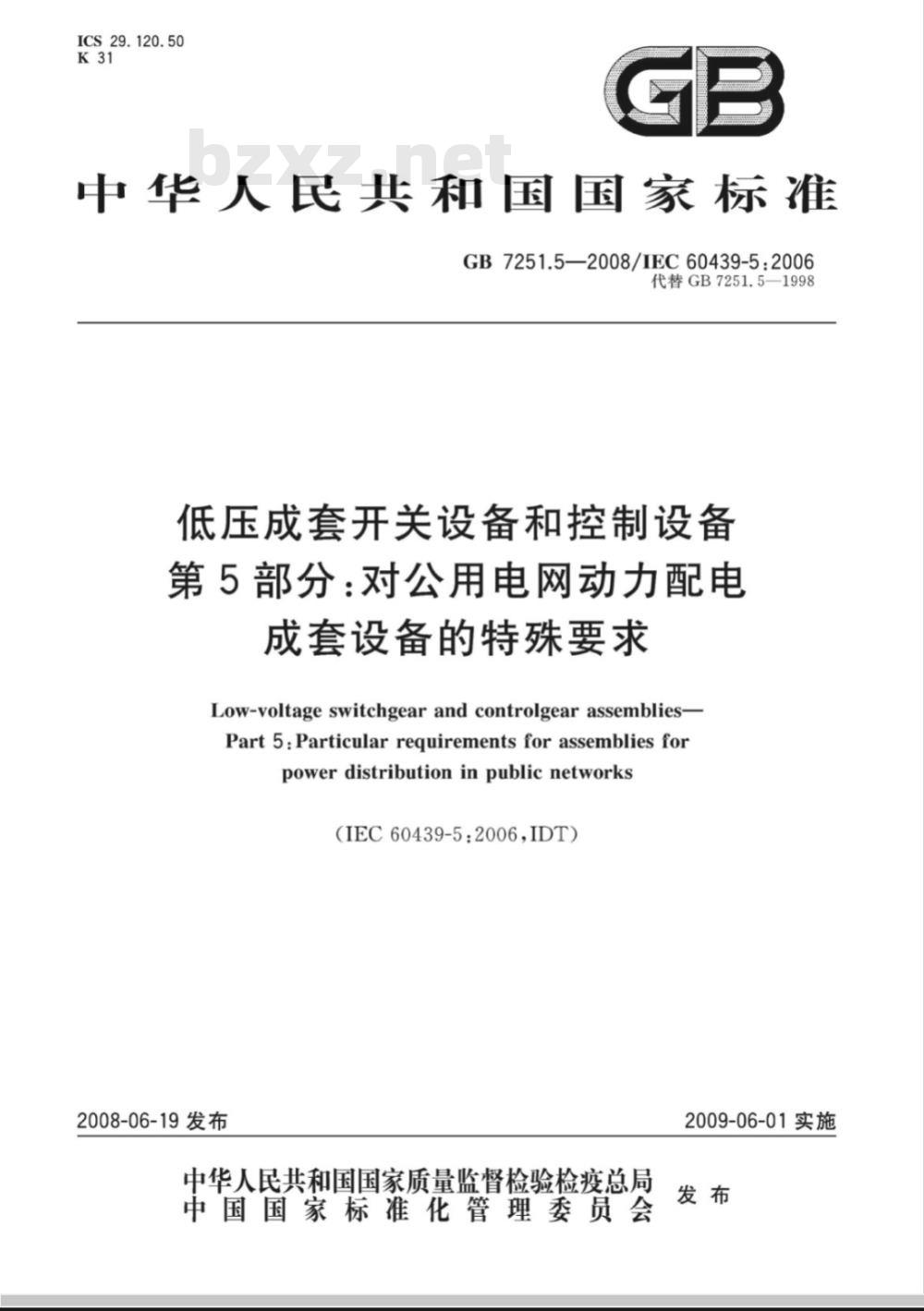

ICS29.120.50
中华人民共和国国家标准
GB7251.5—2008/IEC60439-5：2006代替GB7251.5-1998
低压成套开关设备和控制设备
第5部分：对公用电网动力配电
成套设备的特殊要求
Low-voltage switchgear and controlgear assemblies-Part 5:Particularrequirementsfor assemblies fonpower distribution in public networks（IEC60439-5：2006,IDT）
2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施

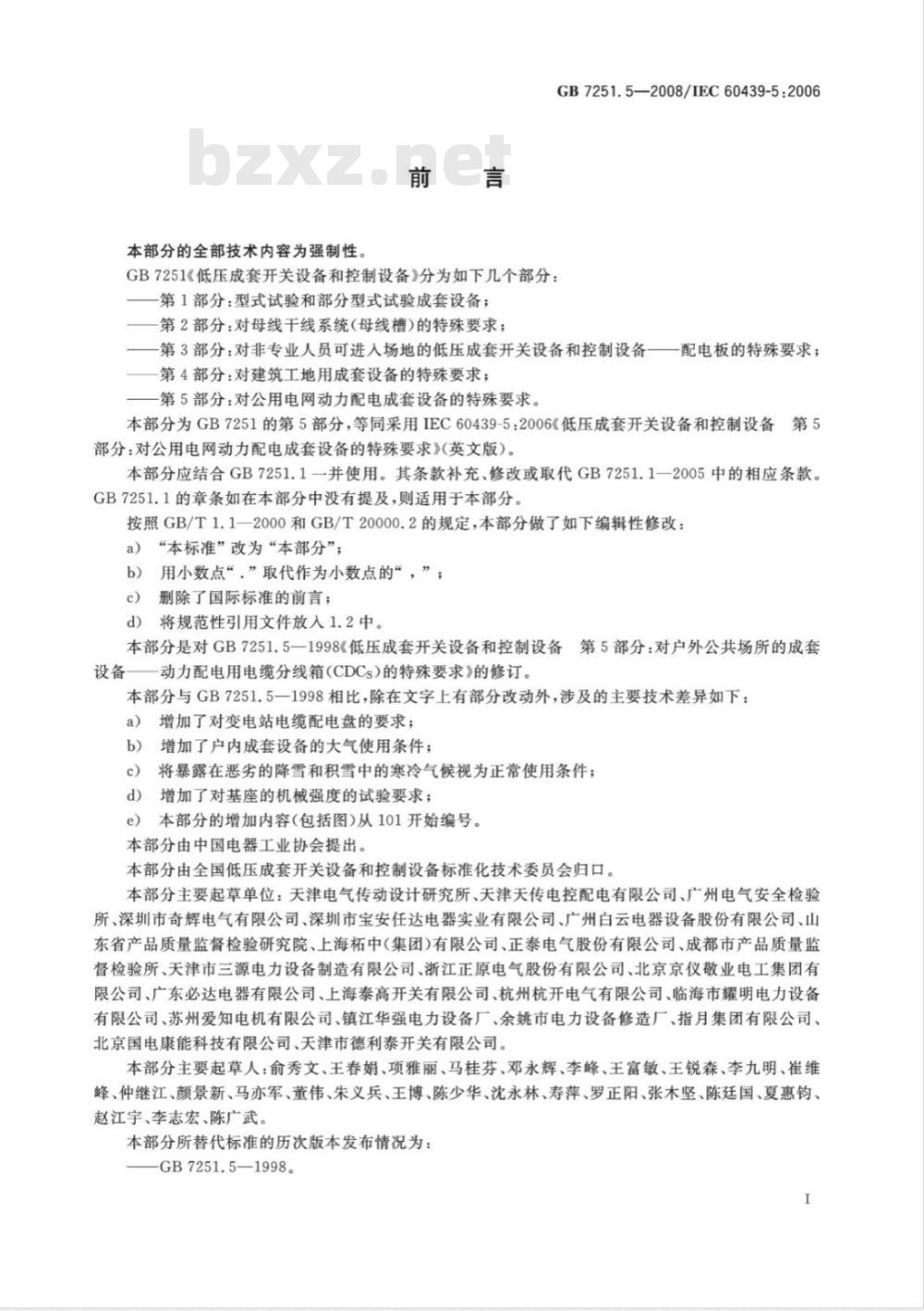

本部分的全部技术内容为强制性。前言
GB7251.5—2008/IEC60439-5:2006GB7251《低压成套开关设备和控制设备》分为如下几个部分：第1部分：型式试验和部分型式试验成套设备；第2部分：对母线干线系统（母线槽）的特殊要求；—第3部分：对非专业人员可进人场地的低压成套开关设备和控制设备配电板的特殊要求；第4部分：对建筑工地用成套设备的特殊要求：一第5部分：对公用电网动力配电成套设备的特殊要求。本部分为GB7251的第5部分，等同采用IEC60439-5：2006《低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要求》（英文版）。本部分应结合GB7251.1一并使用。其条款补充、修改或取代GB7251.1一2005中的相应条款。GB7251.1的章条如在本部分中没有提及，则适用于本部分。按照GB/T1.1一2000和GB/T20000.2的规定，本部分做了如下编辑性修改：a）“本标准”改为“本部分”；b）用小数点“，”取代作为小数点的“，”；c）删除了国际标准的前言；
d）将规范性引用文件放入1.2中。本部分是对GB7251.5一1998《低压成套开关设备和控制设备第5部分：对户外公共场所的成套动力配电用电缆分线箱（CDCs）的特殊要求》的修订。设备
本部分与GB7251.5一1998相比，除在文字上有部分改动外，涉及的主要技术差异如下：增加了对变电站电缆配电盘的要求；a)
b）增加了户内成套设备的大气使用条件；将暴露在恶劣的降雪和积雪中的寒冷气候视为正常使用条件；c)
d）增加了对基座的机械强度的试验要求；e）本部分的增加内容（包括图）从101开始编号。本部分由中国电器工业协会提出。本部分由全国低压成套开关设备和控制设备标准化技术委员会归口。本部分主要起草单位：天津电气传动设计研究所、天津天传电控配电有限公司、广州电气安全检验所、深圳市奇辉电气有限公司、深圳市宝安任达电器实业有限公司、广州白云电器设备股份有限公司、山东省产品质量监督检验研究院、上海柘中（集团）有限公司、正泰电气股份有限公司、成都市产品质量监督检验所、天津市三源电力设备制造有限公司、浙江正原电气股份有限公司、北京京仪敬业电工集团有限公司、广东必达电器有限公司、上海泰高开关有限公司、杭州杭开电气有限公司、临海市耀明电力设备有限公司、苏州爱知电机有限公司、镇江华强电力设备厂、余姚市电力设备修造厂、指月集团有限公司、北京国电康能科技有限公司、天津市德利泰开关有限公司。本部分主要起草人：俞秀文、王春娟、项雅丽、马桂芬、邓永辉、李峰、王富敏、王锐森、李九明、崔维峰、仲继江、颜景新、马亦军、董伟、朱义兵、王博、陈少华、沈永林、寿萍、罗正阳、张木坚、陈廷国、夏惠钧、赵江宇、李志宏、陈广武。
本部分所替代标准的历次版本发布情况为：—GB7251.5—1998。

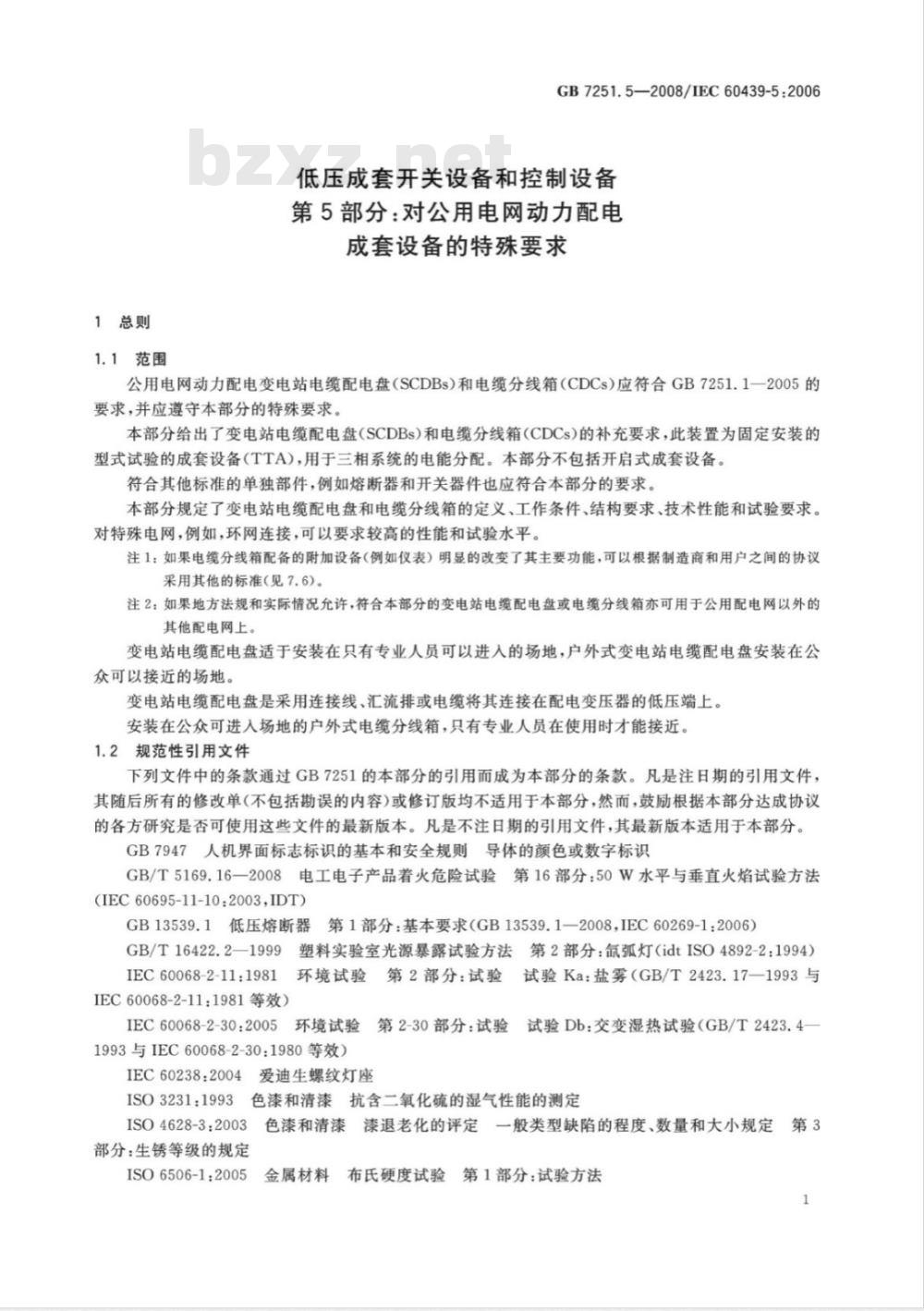

1总则
1.1范围
GB7251.5—2008/IEC60439-5:2006低压成套开关设备和控制设备
第5部分：对公用电网动力配电
成套设备的特殊要求
公用电网动力配电变电站电缆配电盘（SCDBs）和电缆分线箱（CDCs）应符合GB7251.1一2005的要求，并应遵守本部分的特殊要求。本部分给出了变电站电缆配电盘（SCDBs）和电缆分线箱（CDCs)的补充要求，此装置为固定安装的型式试验的成套设备（TTA），用于三相系统的电能分配。本部分不包括开启式成套设备。符合其他标准的单独部件，例如熔断器和开关器件也应符合本部分的要求。本部分规定了变电站电缆配电盘和电缆分线箱的定义、工作条件、结构要求、技术性能和试验要求。对特殊电网，例如，环网连接，可以要求较高的性能和试验水平。注1：如果电缆分线箱配备的附加设备（例如仅仪表）明显的改变了其主要功能，可以根据制造商和用户之间的协议采用其他的标准（见7.6）。
注2：如果地方法规和实际情况允许，符合本部分的变电站电缆配电盘或电缆分线箱亦可用于公用配电网以外的其他配电网上。
变电站电缆配电盘适于安装在只有专业人员可以进入的场地，户外式变电站电缆配电盘安装在公众可以接近的场地。
变电站电缆配电盘是采用连接线、汇流排或电缆将其连接在配电变压器的低压端上。安装在公众可进人场地的户外式电缆分线箱，只有专业人员在使用时才能接近。1.2规范性引用文件
下列文件中的条款通过GB7251的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB7947人机界面标志标识的基本和安全规则导体的颜色或数字标识GB/T5169.16一2008电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法（IEC60695-11-10:2003,IDT）
GB13539.1低压熔断器第1部分：基本要求（GB13539.1—2008，IEC60269-1：2006）GB/T16422.2—1999塑料实验室光源暴露试验方法第2部分：氙弧灯（idtISO4892-2:1994）第2部分：试验试验Ka：盐雾（GB/T2423.17一1993与IEC60068-2-11:1981
环境试验
IEC60068-2-11:1981等效）
IEC60068-2-30：2005环境试验
第2-30部分：试验
1993与IEC60068-2-30:1980等效）IEC60238：2004爱迪生螺纹灯座ISO3231:1993
ISO4628-3:2003
部分：生锈等级的规定
试验Db：交变湿热试验（GB/T2423.4一色漆和清漆抗含二氧化硫的湿气性能的测定漆退老化的评定一般类型缺陷的程度、数量和大小规定色漆和清漆
ISO6506-1:2005
金属材料布氏硬度试验第1部分：试验方法1
GB7251.5—2008/IEC60439-5:2006ISO9223:1992
金属与合金的腐蚀
天气腐蚀分类等级
2术语和定义
GB7251.1的术语和定义及以下的补充和修改适用于本部分：2.1.1.2
部分型式试验的低压成套开关设备和控制设备fpartiallytype-tested low-voltage switchgear andcontrolgearassembly;PTTA
不适用。
电缆分线箱（CDC）cabledistributioncabinet;CDC一种通过电缆从一个或多个变电站电缆配电盘（SCDBs)接收电能并通过一条或多条电缆将此电能分配给其他设备的箱式成套设备。注：上述其他设备不是消耗电能的设备（见图101)。2.1.101.1
地面安装式电缆分线箱
首ground-mountingcabledistributioncabinet安装在地面基座上的电缆分线箱。注：箱体外接导线的人口适合电缆的进人。2.1.101.2
柱上安装式电缆分线箱
首pole-mountingcabledistributioncabinet安装在架空电网电杆上的电缆分线箱，一般都装有变压器。注：箱体外接导线的入口适合电缆或绝缘高架线的进人。2.1.101.3
筒wall-mountingsurfacetypecabledistributioncabinet悬挂式电缆分线箱
用于安装在墙面上的电缆分线箱。注：箱体外接导线的人口适合电缆的进人。2.1.101.4
嵌入式电缆分线箱
wall-mountingrecessedtypecabledistributioncabinet用于安装在墙上凹槽里的电缆分线箱。注1：电缆分线箱不用来支撑墙体部分。注2：箱体外接导线的入口适合电缆的进入。2.1.102
变电站电缆配电盘substationcabledistributionboard;SCDB直接连接在一个或多个配电变压器上的成套设备，包括一条或多条进线电路（隔离器、隔离开关、断路器等）。此进线电路用母线连接到一条或多条出线功能单元上（熔断器式隔离器、熔断器式隔离开关、断路器等），以便采用隔离和控制方式对出线电路提供保护。注：变电站电缆配电盘的安装、操作和维修只能由专业人员进行。2.1.102.1
变电站电缆配电盘—户内安装式SCDB一indoor;SCDB-I户内安装的变电站电缆配电盘（SCDBs），包括完整的成套设备必需的所有支撑母线、功能单元和其他附属器件的结构部件。
2.1.102.2
变电站电缆配电盘一一户外电缆连接式SCDB一outdoorcableconnected；SCDB-CCO用于户外安装的箱式变电站电缆配电盘，它是独立安装的并用电缆连接到配电变压器。2
2.1.102.2.1
GB7251.5—2008/IEC60439-5:2006户外电缆连接的变电站电缆配电盘一—地面安装式SCDB-CCO一groundmounted用于在地面或稍高于地面安装的公众可以接近的户外电缆连接的变电站电缆配电盘。2.1.102.2.2
户外电缆连接的变电站电缆配电盘一一柱上安装式SCDB-CCO一polemounted用于在地面以上的电杆上安装的户外电缆连接的变电站电缆配电盘。2.1.102.3
变电站电缆配电盘户外变压器安装式SCDB一outdoortransformermounted;SCDB-TMO用于户外安装的箱式变电站电缆配电盘，它适用于固定在配电变压器的低压侧。2.1.102.3.1
户外变压器安装式变电站电缆配电盘一地面安装式SCDB-TMO一groundmounted用于固定在地面安装的配电变压器低压侧的户外变压器安装式变电站电缆配电盘。2.1.102.3.2
户外变压器安装式变电站电缆配电盘一柱上安装式SCDB-TMO一polemounted用于在配电变压器低压侧的电杆上安装的户外变压器安装式变电站电缆配电盘。2.2
成套设备的结构单元
constructionalunitsofASSEMBLIES2.2.1
柜架单元
section
不适用。
框架单元
sub-section
不适用。
成套设备外形设计
开启式成套设备
不适用。
externaldesignofASSEMBLIES
open-typeASSEMBLY
desk-typeASSEMBLY
台式成套设备
不适用。
母线干线系统（母线槽）
不适用。
成套设备安装条件
移动式成套设备
不适用。
busbartrunkingsystem(busway)）conditionsofinstallationofASSEMBLIESmovableASSEMBLY
GB7251.5—2008/IEC60439-5:20063成套设备的分类
第3列项不适用。
4成套设备的电气性能
4.101变电站电缆配电盘或电缆分线箱的额定电流变电站电缆配电盘或电缆分线箱的额定电流由制造商按进线电路的额定电流来确定。如果有多条进线电路，此变电站电缆配电盘或电缆分线箱的额定电流可以是同时使用的所有进线电路或主母线的额定电流的算术和，选择二者中较低的值。在按照8.2.1进行试验时，应施加此电流且各部件的温升不应超过7.3规定的限值。
提供成套设备的资料
5.1铭牌
r）不适用
增加：
u）SCDB或CDC的额定电流
铭牌可以安置在成套设备的外壳内，其位置要保证在打开门或移开挡板时明显易读。注：可以根据用户和制造商的协议增加资料。5.2标志
在末尾增加：
应能清楚地鉴别每个功能单元。对于可更换的熔断体，应在熔断体以及熔断体基座上放置标志，以免熔断体更换错误。5使用条件
6.2.8增加：
注：对于地面安装式变电站电缆配电盘和电缆分线箱，因交通工具引起的振动作为正常使用条件。6.2.9安装在会使载流容量和分断能力受到影响的地方增加：
注：对于电缆分线箱，嵌入墙内不视为特殊使用条件。6.2.101暴露在恶劣的降雪和积雪中当安装在降雪和积雪而且需用扫雪机清除积雪的地区时，根据制造商和用户之间的协议，可以将寒冷气候视为正常使用条件；但是适用的温度下限为一25℃（见8.2.101.2.2)。设计和结构
7.1.1总则
替代第一段的第二句：
用绝缘材料制成的外壳、挡板和其他绝缘部件应具有8.2.102规定的耐热应力和防止火焰蔓延的性能。
在第二段的末尾增加：
涂层材料应遵循用户和制造商之间的协议并应通过本部分8.2.103要求的试验。在第三段的末尾增加：
GB7251.5—2008/IEC60439-5：2006户外电缆连接的变电站电缆配电盘、户外变压器安装式变电站电缆配电盘和电缆分线箱的机械性能应符合8.2.101的要求。
户外电缆连接的变电站电缆配电盘和电缆分线箱需要沉埋入地的部位应能承受来自安装和正常使用时施加于它的应力（见8.2.101.6)。在末尾增加以下段落：
成套设备的框架或外壳应装有一个尺寸合适的接地端子以提供与外部保护导体的连接，采用全绝缘防护的成套设备除外。
对于用来馈送高架电缆线的成套设备，出线单元的设计应使配接的电缆在终端接地。7.1.1.101对有碍清除积雪的CDC作出标记对于地面安装式电缆分线箱，如果用于6.1.1.2所述的严寒地区或用户有此要求，应作清除积雪障碍的标志，并应备有标志的夹具，以便将标志牌固定在电缆分线箱上。从电缆分线箱的外部应该能够安装或调整此标志牌的位置。夹具的构造应在其传送给电缆分线箱外壳的机械力达到对防护等级（IP代码）产生不利的影响之前，首先使夹具或标志牌遭到损坏。7.1.1.102操作和维修的便利性
从实际考虑，成套设备的所有部件应在不过度拆卸的情况下易于触及和更换。成套设备部件的互换性可依据用户与制造商之间的协议进行。成套设备的设计应使电缆便于从正面进行连接。如果变电站电缆配电盘没有内装的测量设施，使用便携式仪器应可以方便且安全地测量进线单元所有相上和出线单元在断流器件和/或开关器件两端上的电压，也可测量所有出线单元一相上的电流。在此操作过程中，变电站电缆配电盘的所有带电部件应有足够的保护，以保证7.2.1.5要求的防护等级。制造商应提供相关的说明。如果成套设备打算连接在备用动力电源如备用发电机上，开关连接器件应设计成能与符合GB4208防护等级为IP10的带电部件进行连接应对户外安装的所有成套设备提供闭锁装置以使门能够锁紧并防止未经许可的进入。在安装或维修中可以移动的所有盖板的固定装置等应仅在门打开时才能接触到。7.1.3外接导线端子
7.1.3.2用下文取代第一和第二段：如果制造商与用户之间没有专门的协议，端子应能容纳与额定电流相适应的最小至最大截面的铜或铝导体的电缆（见附录A中的表A.1)。出线电路端子的位置应能提供足够的间距并且在不考虑电缆的敷设下能方便电缆相导体的连接。进线电路在用户有要求时，应适合于用裸露或绝缘母排进行连接。7.1.3.5不适用。
7.1.3.6在本条的末尾增加：
根据制造商与用户之间的协议，电缆分线箱可配有开口以便于电缆的临时连接7.1.101耐受非正常热和差火
非正常热和火不应对绝缘材料制成的部件产生有害的影响。应按照8.2.102验证部件的适用性。7.2外壳和防护等级
7.2.1.3用下文取代：
当电缆分线箱按照制造商的说明书完全安装好后，外壳应具有的防护等级至少为GB4208中的IP34D。
GB7251.5—2008/IEC60439-5:20067.2.1.6不适用。
7.3温升
在末尾增加：
注：如果必须与其特殊的电网参数相匹配，用户可以规定更严格的试验要求。7.4电击防护
7.4.2直接接触的防护
在标题下面增加注：
注：本部分不包括开启式成套设备。删掉第二段。
7.4.2.2.1在本条的末尾增加：
如果用户没有其他要求，用作临时电缆通道的电缆分线箱开口的设计，在临时电缆连接时，应具有依照GB4208的IP23C的防护等级。见本部分的7.1.3.6。7.4.2.2.3在a)项后面增加：
应提供一个可靠的闭锁机构以防止未经允许的人员接近户外设备。门、盖板或遮板应设计成一旦锁闭，不会因为地面适度下陷或车辆来往的振动而被打开。7.4.2.3利用屏障进行防护
不适用。
7.4.3.2.1不适用
7.4.5成套设备内部操作与维修通道（见2.7.1和2.7.2）不适用。
7.6成套设备内装的开关电器和元件7.6.1开关器件和元件的选择
在第一段的末尾增加：
熔断器应符合GB13539.1或相关的国家标准的一般要求。7.6.1.101接地和短接方式
成套设备的出线单元的结构应使其能够借助于制造商推荐的设备可靠地进行接地和短接，以确保该成套设备的所有部件保持制造商指定的防护等级（IP代码）。如果系统条件和/或实际操作可能导致危险产生时，此要求不适用。
替代：
7.6.5.1主电路和辅助电路导体的鉴别除了7.6.5.2中提到的情况外，鉴别导体的方法和范围，例如利用连接端子上的或在导体本身末端上的排列、颜色或符号，应经用户和制造商的同意，而且，应与线路图和图纸上的标志一致。在适合的地方，GB7947的鉴别方法应适用。8试验规范
8.1试验分类
用以下内容取代注：
注：对成套设备进行的验证和试验项目在GB7251.1一2005表7TTA栏中列出，补充试验在本部分的表7A中列出。
在注后增加：
如果必须与其特殊的电网参数相匹配，用户可以规定更严格的或附加的试验要求。6
机械强度
结构强度
耐静力
耐冲击
耐扭力
撞击强度
被检性能
钢球撞击的耐受力
GB7251.5—2008/IEC60439-5:2006补充的验证和试验项目表
8.2.101.1
8.2.101.1.1
8.2.101.1.2
8.2.101.1.3
8.2.101.2bzxZ.net
8.2.101.2.1
对钢球撞击和半圆钢质物体压
力的耐受力
门的强度
金属嵌件的强度
对角状物机械撞击的耐受力
基座的机械强度
绝缘材料的外壳、挡板及部件
耐非正常热
可燃性等级
干热试验
耐腐蚀和老化
8.2.101.2.2
8.2.101.3
8.2.101.4
8.2.101.5
8.2.101.6
8.2.102.1
8.2.102.2
8.2.102.3
耐静力一
一型式试验
耐冲击——型式试验
耐扭力一
型式试验
钢球撞击的耐受力
型式试验
对钢球撞击和半圆钢质物体压力的耐受力一型式试验
耐挠强度
一型式试验
金属嵌件轴向负荷的耐受能力
对角状物撞击的耐受力
金属管撞击的耐受力
热应力
型式试验
型式试验
可燃性等级
热应力——型式试验
耐腐蚀和老化验证
-型式试验
型式试验
型式试验
注1：第2、3、4、7、12.4和13.3的试验应按照顺序在同一样机上进行，所有的其他试验可以根据制造商的决定在其他样机上进行。
注2：12和14项试验不适用于户内安装的变电站电缆配电盘（SCDB-D)。8.1.1型式试验（见8.2）
增加下文：
机械强度验证（8.2.101）：
j）耐非正常热和着火验证（8.2.102)；k）耐腐蚀和老化验证（8.2.103)。8.2型式试验
8.2.1温升极限的验证
8.2.1.1总则
删除最后一段。
8.2.1.3.4不适用。
8.2.2介电性能验证
8.2.2.1总则
增加注：
注：如果必须适应特殊的电网参数，用户可以规定更高的试验电压。8.2.3短路耐受强度验证
8.2.3.2.3主电路试验
在本条的末尾增加：
在成套设备上进行这些试验时，应向进线电路施加短路电流。如果进线电路不止一条，而且每条都有各自的供电电源，那些打算并联（最多三条）使用的，试验时应并联连接。如进线电路是采用熔断器保护的，试验中应配备设计为最大额定电流的熔断体。注：若各进线电路是由同一个电源供电的，例如，在成套设备作为配电环网的一部分的场合，应用同样的短路电流值进行两个短路试验：一个供给并联连接的进线电路；另一个供给其中一条进线电路。7
