【国家标准(GB)】 农业机械用变速(半宽)V带

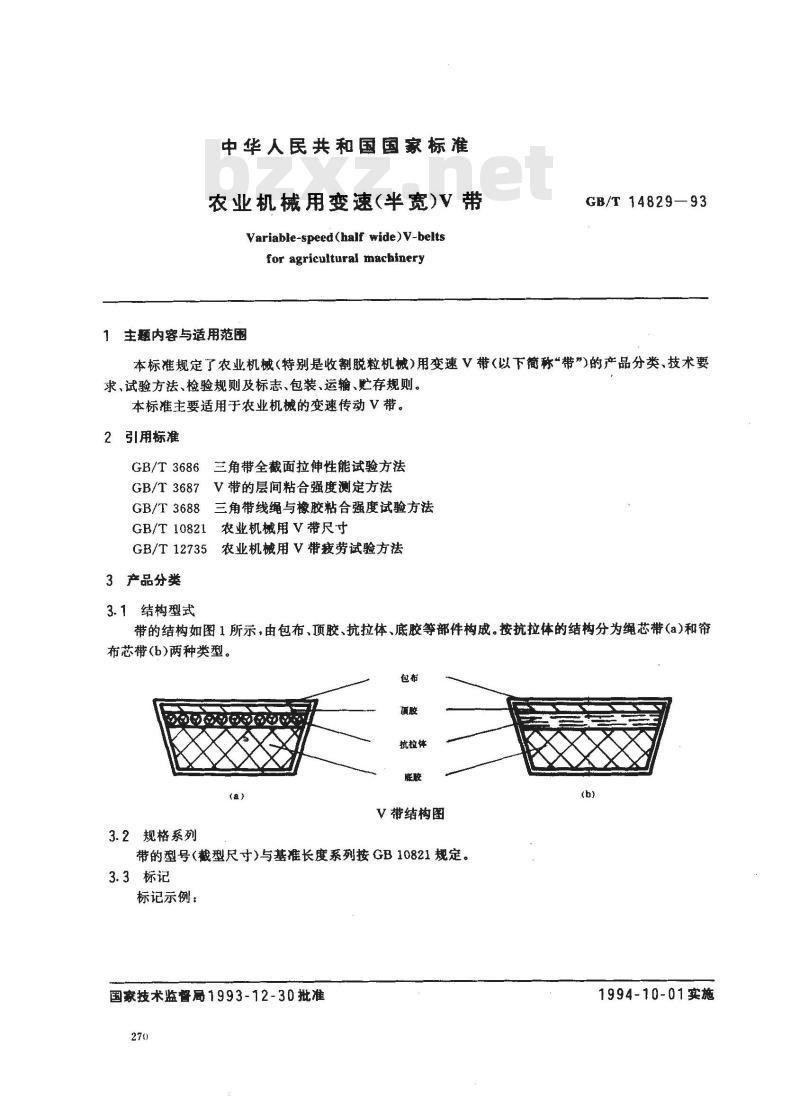

中华人民共和国国家标准
农业机械用变速（半宽V带
Variable-speed(half wide)V-beltsfor agricultural machinery
1主题内容与适用范围
GB/T14829—93
本标准规定了农业机械（特别是收割脱粒机械）用变速V带（以下简称“带”)的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存规则。本标准主要适用于农业机械的变速传动V带。2引用标准
GB/T3686三角带全截面拉伸性能试验方法GB/T3687V带的层间粘合强度测定方法GB/T3688三角带线绳与橡胶粘合强度试验方法GB/T10821农业机械用V带尺寸
GB/T12735农业机械用V带疲劳试验方法3产品分类
3.1结构型式
带的结构如图1所示，由包布、顶胶、抗拉体、底胶等部件构成。按抗拉体的结构分为绳芯带(a）和帘布芯带(b)两种类型。
抗拉体
（在）
3.2规格系列
V带结构图
带的型号（截型尺寸)与基准长度系列按GB10821规定。3.3标记
标记示例：
国象技术监督局1993-12-30批准270
1994-10-01实施

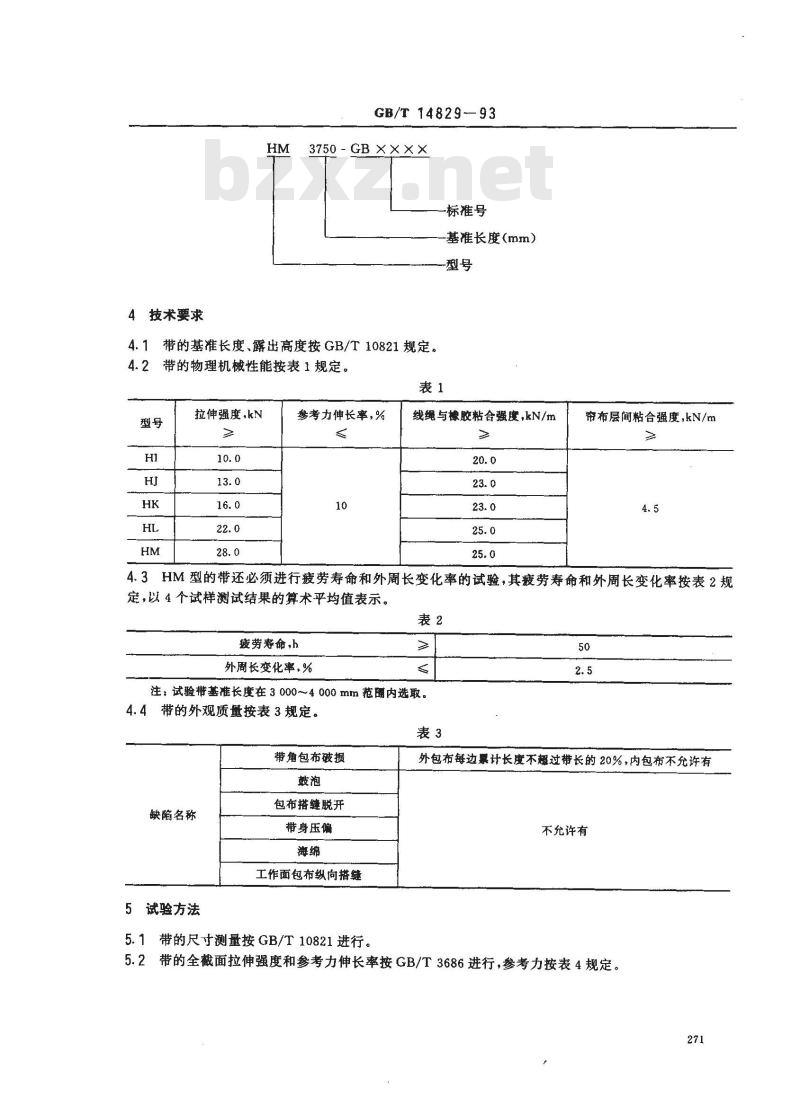

4技术要求
GB/T14829—93
3750-GB ××××
一标准号
-基准长度(mm）
带的基准长度、露出高度按GB/T10821规定。4.2带的物理机械性能按表1规定。表1
拉伸强度，kN
参考力伸长率，%
线绳与橡胶粘合强度,kN /m
帘布层间粘合强度,kN/m
4.3HM型的带还必须进行疲劳寿命和外周长变化率的试验，其疲劳寿命和外周长变化率按表2规定，以4个试样测试结果的算术平均值表示。表2
疲劳寿命，h
外周长变化率，%
注，试验带基准长度在 3 000~4000mm范围内选取。4.4带的外观质量按表3规定。
带角包布破损
缺陷名称
5试验方法
包布搭缝脱开
带身压偏
工作面包布纵向搭缝
5.1带的尺寸测量按GB/T10821进行。50
外包布每边累计长度不超过带长的20%，内包布不允许有不允许有
5.2带的全截面拉伸强度和参考力伸长率按GB/T3686进行，参考力按表4规定。271
参考力
GB/T14829—93

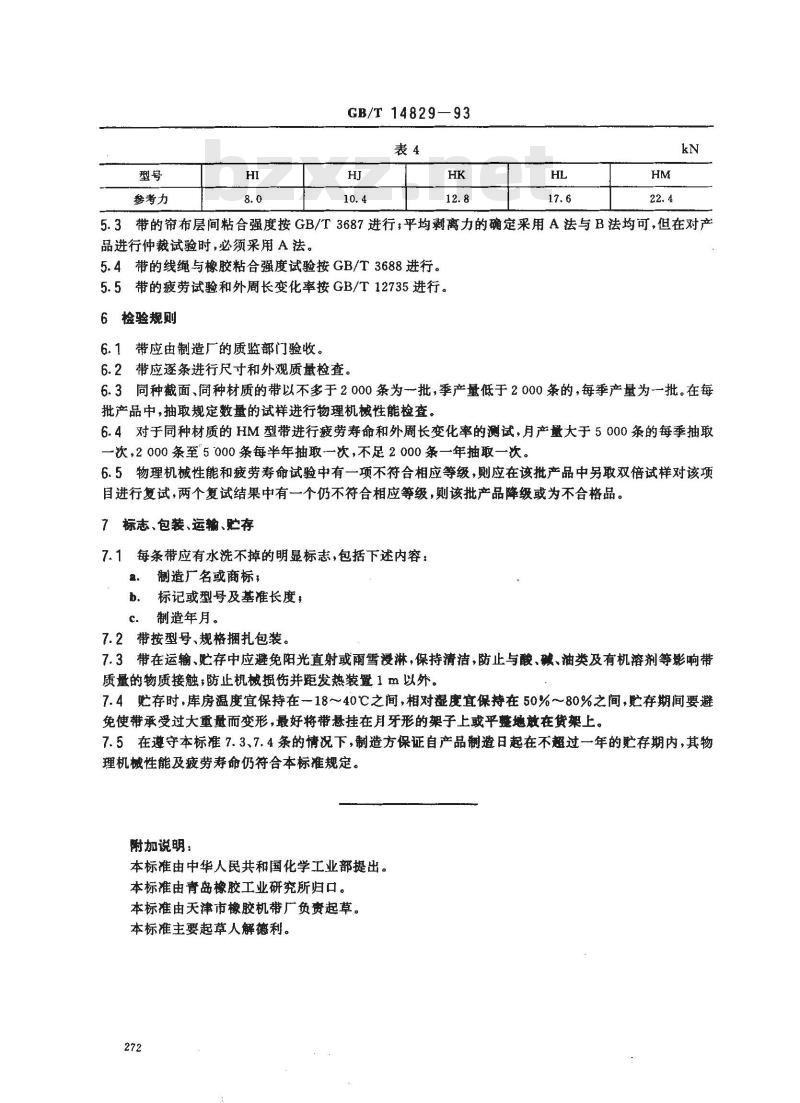

5.3带的帘布层间粘合强度按GB/T3687进行；平均剥离力的确定采用A法与B法均可，但在对产品进行仲裁试验时，必须采用A法。5.4带的线绳与橡胶粘合强度试验按GB/T3688进行。5.5带的疲劳试验和外周长变化率按GB/T12735进行。6检验规则Www.bzxZ.net
6.1带应由制造厂的质监部门验收。6.2带应逐条进行尺寸和外观质量检查。6.3同种截面、同种材质的带以不多于2000条为一批，季产量低于2000条的，每季产量为一批。在每批产品中，抽取规定数量的试样进行物理机性能检查。6.4对于同种材质的HM型带进行疲劳寿命和外周长变化率的测试，月产量大于5000条的每季抽取一次，2000条至5000条每半年抽取一次，不足2000条一年抽取一次。6.5物理机械性能和疲劳筹命试验中有一项不符合相应等级，则应在该批产品中另取双倍试样对该项目进行复试，两个复试结果中有一个仍不符合相应等级，则该批产品降级或为不合格品。7标志、包装、运输、贮存
7.1每条带应有水洗不掉的明显标志，包括下述内容：制造厂名或商标；
b．标记或型号及基准长度
c．制造年月。
7.2带按型号、规格捆扎包装。
7.3带在运输、贮存中应避免阳光直射或雨雪浸淋，保持清洁，防止与酸、碱、油类及有机溶剂等影响带质量的物质接触，防止机械损伤并距发热装置1m以外。7.4贮存时，库房温度宜保持在一18~40℃之间，相对证度宜保持在50%～80%之间，贮存期间要避免使带承受过大重量而变形，最好将带悬挂在月牙形的架子上或平整地敢在货架上。7.5在遵守本标准7.3、7.4条的情况下，制造方保证自产品制造日起在不超过一年的贮存期内，其物理机械性能及疲劳寿命仍符合本标准规定。附加说明：
本标准由中华人民共和国化学工业部提出。本标准由青岛橡胶工业研究所归口。本标准由天津市橡胶机带厂负贵起草。本标准主要起草人解德利。
