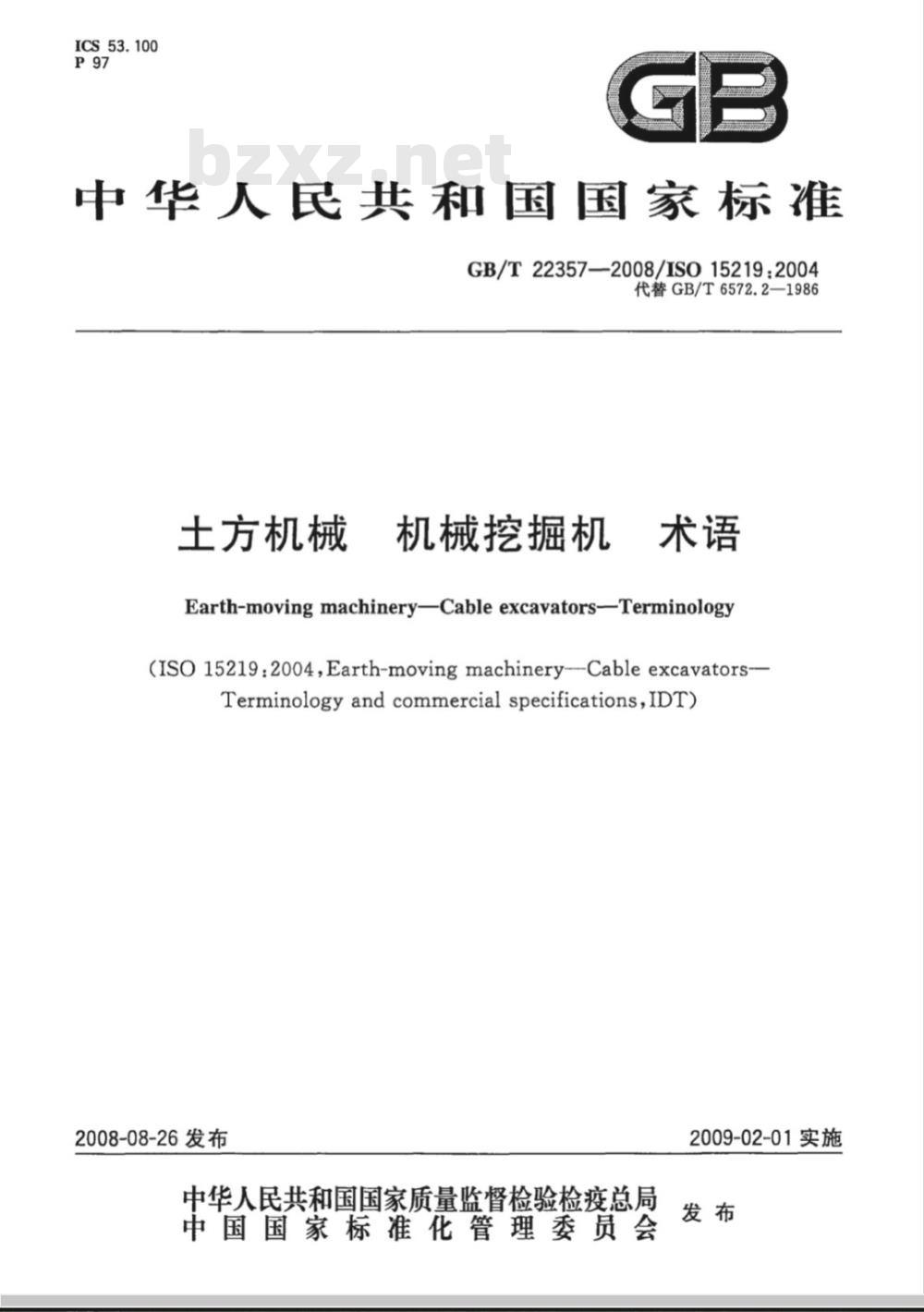

【国家标准(GB)】 土方机械 机械挖掘机 术语

ICS_53.100
中华人民共和国国家标准
GB/T22357—2008/ISO15219:2004代替GB/T6572.2—1986
土方机械
机械挖掘机
Earth-moving machinery-Cable excavators-Terminology(ISO 15219:2004,Earth-moving machineryCable excavators-Terminologyand commercial specifications,IDT)2008-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

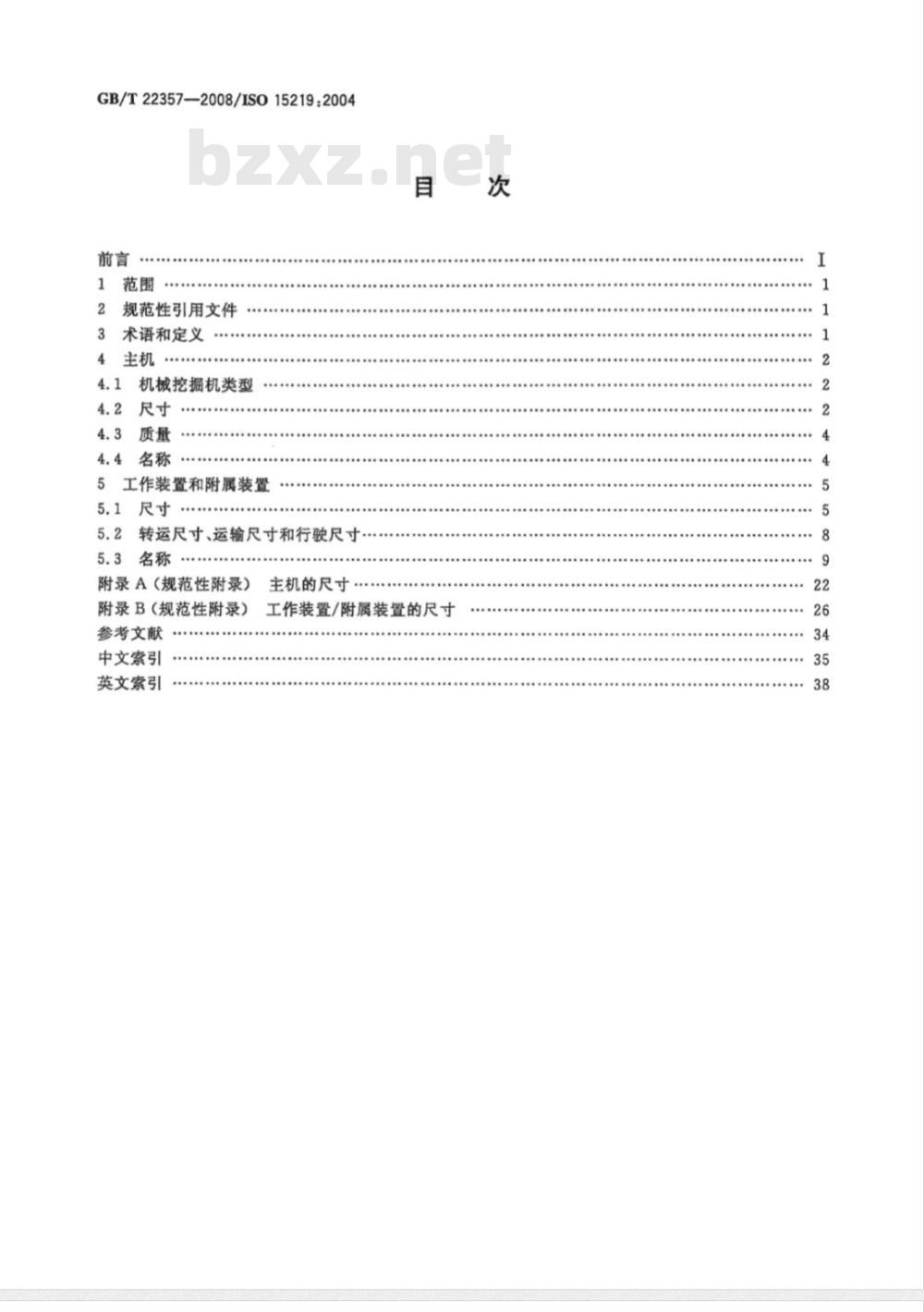

GB/T22357—2008/ISO15219:2004前言
规范性引用文件
术语和定义
4.1机械挖掘机类型
4.4名称
5工作装置和附属装置
5.1尺寸
5.2转运尺寸、运输尺寸和行驶尺寸5.3名称
附录A（规范性附录）
主机的尺寸
附录B（规范性附录）
工作装置/附属装置的尺寸
参考文献
中文索引
英文索引
GB/T223572008/IS015219:2004
本标准等同采用ISO15219：2004《土方机械机械挖掘机术语和商业规格》（英文版）。本标准等同翻译ISO15219：2004。为便于使用，本标准做了下列编辑性修改：一一因标准中没有“商业规格”的内容，故将标准名称改为“土方机械机械挖掘机术语”；—“本国际标准”一词改为“本标准”；一删除了国际标准的前言；
一一对ISO15219：2004中引用的国际标准，用已被采用为我国的标准代替对应的国际标准。本标准代替GB/T6572.21986《挖掘机名词术语机械式》。本标准与GB/T6572.2一1986相比，主要变化如下：一一标准名称“挖掘机名词术语机械式”改为“土方机械机械挖掘机术语”；增加了“前言”；
一一调整了有关的术语名称及定义，第3章增加了3项术语，删除了1项术语；一增加了附录A“主机的尺寸”，调整了主机的尺寸与符号的定义，并增加了有关的术语条目及定义；一增加了附录B“工作装置/附属装置的尺寸”，调整了工作装置/附属装置的尺寸与符号的定义并增加了有关的术语条目及定义。本标准的附录A和附录B是规范性附录。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。本标准起草单位：天津工程机械研究院。本标准主要起草人：段琳。
本标准所代替标准的历次版本发布情况为：GB/T6572.2—1986。

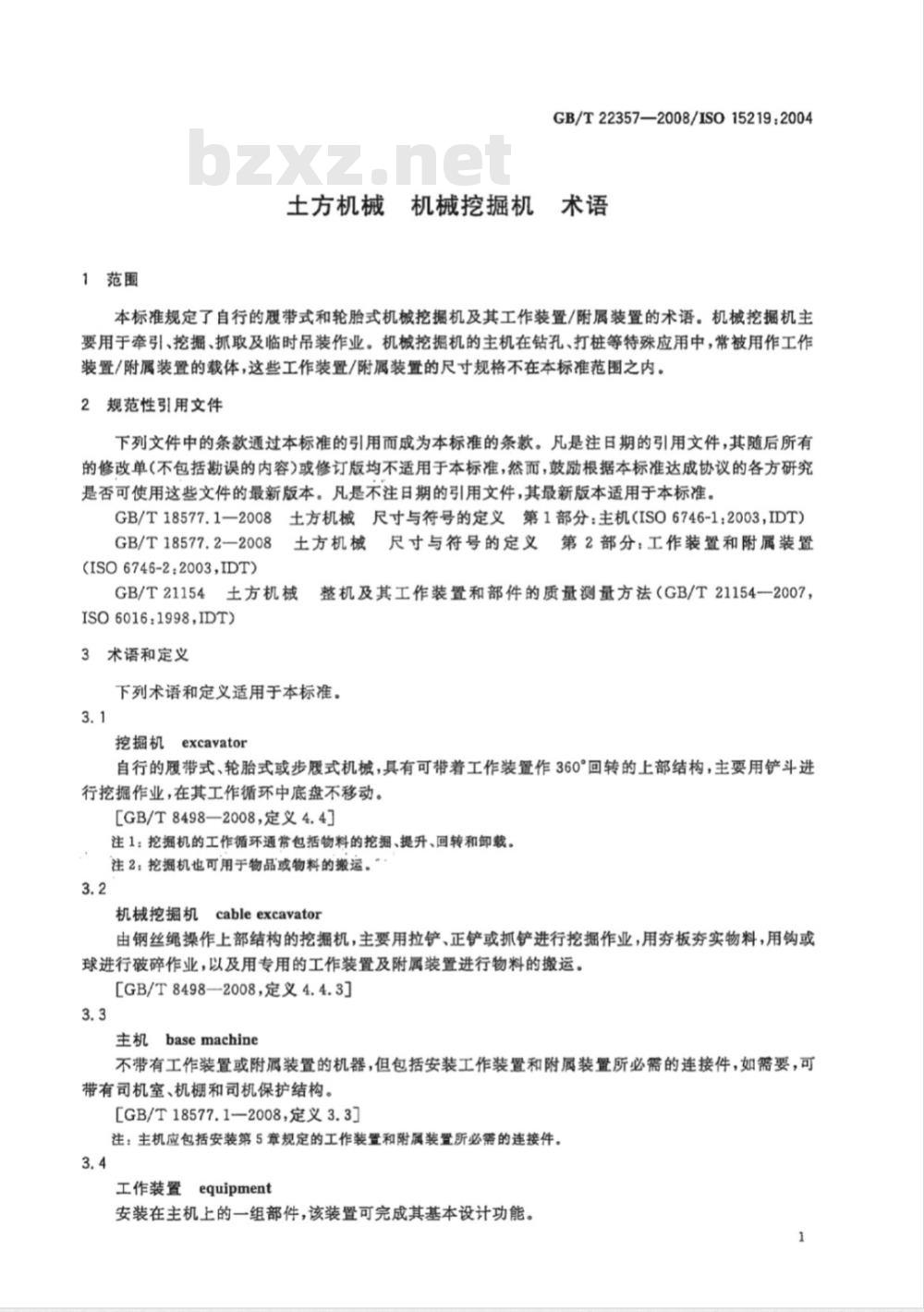

1范围
GB/T22357—2008/ISO152192004方机械
机械挖掘机术语
本标准规定了自行的带式和轮胎式机械挖掘机及其工作装置/附属装置的术语。机械挖掘机主要用于牵引、挖掘、抓取及临时吊装作业。机械挖掘机的主机在钻孔、打桩等特殊应用中，常被用作工作装置/附属装置的载体，这些工作装置/附属装置的尺寸规格不在本标准范围之内。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T18577.1一2008土方机械尺寸与符号的定义第1部分：主机（ISO6746-1：2003，IDT）GB/T18577.2一2008土方机械尺寸与符号的定义第2部分：工作装置和附属装置（ISO6746-2：2003,IDT)
GB/T21154土方机械整机及其工作装置和部件的质量测量方法（GB/T21154一2007ISO6016:1998,IDT)
3术语和定义
下列术语和定义适用于本标准。3.1
挖掘机
excavator
自行的履带式、轮胎式或步履式机械，具有可带着工作装置作360°回转的上部结构，主要用铲斗进行挖掘作业，在其工作循环中底盘不移动。[GB/T8498—2008，定义4.4]
注1：挖掘机的工作循环通常包括物料的挖掘、提升、回转和卸载。注2：挖掘机也可用于物品或物料的搬运。“3.2
机械挖掘机cableexcavator
由钢丝绳操作上部结构的挖掘机，主要用拉铲、正铲或抓铲进行挖掘作业，用夯板实物料，用钩或球进行破碎作业，以及用专用的工作装置及附属装置进行物料的搬运。[GB/T8498—2008，定义4.4.3]
主机basemachine
不带有工作装置或附属装置的机器，但包括安装工作装置和附属装置所必需的连接件，如需要，可带有司机室、机棚和司机保护结构。[GB/T18577.1—2008，定义3.3]注：主机应包括安装第5章规定的工作装置和附属装置所必需的连接件3.4
工作装置equipment
安装在主机上的一组部件，该装置可完成其基本设计功能。1

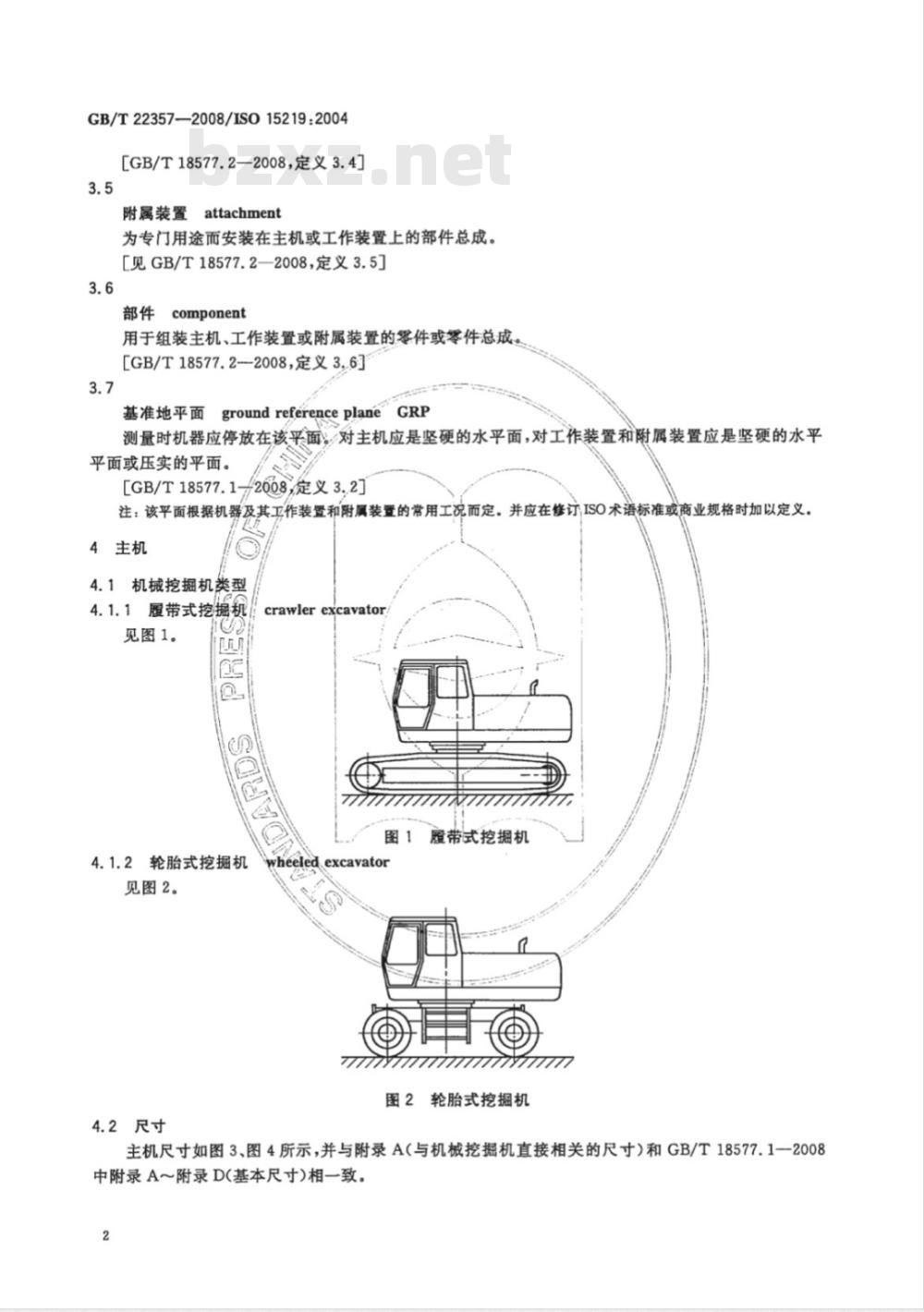

GB/T22357—2008/IS015219:2004[GB/T18577.2—2008，定义3.4]3.5
附属装置attachment
为专门用途而安装在主机或工作装置上的部件总成。［见GB/T18577.2—2008，定义3.5]3.6
部件component
用于组装主机、工作装置或附属装置的零件或零件总成、[GB/T18577.2-—2008，定义3,6]3.7
基准地平面groundreferenceplaneGRP
测量时机器应停放在该平面对主机应是坚硬的水平面，对工作装置和附属装置应是坚硬的水平平面或压实的平面。
[GB/T18577.1—2008，定义3.2］注：该平面根据机器及其工作装置和附属装置的常用工况而定。并应在修订ISO术语标准或商业规格时加以定义。4主机
4.1机械挖掘机类型
4.1.1履带式挖掘机
见图1。
4.1.2轮胎式挖掘机
见图2。
4.2尺寸
crawlerexcavator
wheeled.excavatorbZxz.net
履带式挖掘机
77777777
图2轮胎式挖掘机
主机尺寸如图3、图4所示，并与附录A（与机械挖掘机直接相关的尺寸）和GB/T18577.1一2008中附录A～附录D(基本尺寸)相一致。2
标号：
一履带板平面；
-GRP基准地平面。
GB/T22357—2008/ISO15219:2004图3履带式挖掘机主机尺寸
图4轮胎式挖掘机主机尺寸
GB/T22357—2008/ISO15219:20044.3质量
质量定义应符合GB/T21154的规定。4.4名称
见图5。
标号：
下部总成
回转支承
上部总成
司机室
undercarriage;
swing bearing;
upper stracture
counterweight;
回转平台
履带架
revolving frame
trackframe;
履带总成
引导轮
驱动轮
trackassembly;
sprocket;
转向桥(前）
刚性桥(后）)
steeringaxle(front);
rigidaxle(rear);
mainwinch;
主绞盘
动臂升降绞盘
动臂销轴
boomluffingwinch;
boompivot.
a）履带式挖掘机
b）轮胎式挖掘机
图5主机名称
5工作装置和附属装置
5.1尺寸
5.1.1总则
GB/T22357—2008/IS015219:2004按机械挖掘机常用的主要作业区范围描述图6～图8中所示尺寸的工作装置和附属装置。5.1.2起重装置liftingequipment起重装置由动臂、动臂头杆和滑轮组组成，动臂作业范围与动臂构造有关。尺寸如图6所示并符合附录B的定义。
“通用动臂长度
图6起重作业时起重装置的工作半径Dm
GB/T22357—2008/IS015219：20045.1.3拉铲装置draglineequipment拉铲装置由动臂、铲斗、钢丝绳和导索器组成。通过拉动绞盘牵引铲斗，其切削方向一般向着主机。尺寸如图7所示并符合附录B的定义。RR2
标号：
1拉绳dressing rope
a基准地平面GRP.
图7拉铲装置尺寸
5.1.4蛤壳式抓铲装置clamshellequipmentRR3
蛤壳式抓铲装置由动臂、钢丝绳和蛤壳式抓铲组成，通常在垂直方向上进行挖掘和抓取作业，在基准地平面以上或以下进行卸载。尺寸如图8所示并符合附录B的定义。6
a基准地平面GRP.
GB/T22357—2008/IS015219:20040m
图8抓铲/蛤壳式抓铲及其工作装置尺寸5.1.5支腿装置stabilizerequipment支腿装置由前后刚架组成，前后刚架各带有两个独立的、伸缩的、可调整的支架，且支架装有可垂直移动的支座。尺寸如图9所示并符合附录B的定义。2
GB/T22357—2008/IS015219:2004a右侧。
b左侧。
5.2转运尺寸、运输尺寸和行驶尺寸LL8
图9支腿装置尺寸
5.2.1转运和运输尺寸transportandshipping尺寸如图10所示并符合附录B的定义。LLT
带主要工作装置的履带式机器转运和运输尺寸Wws
