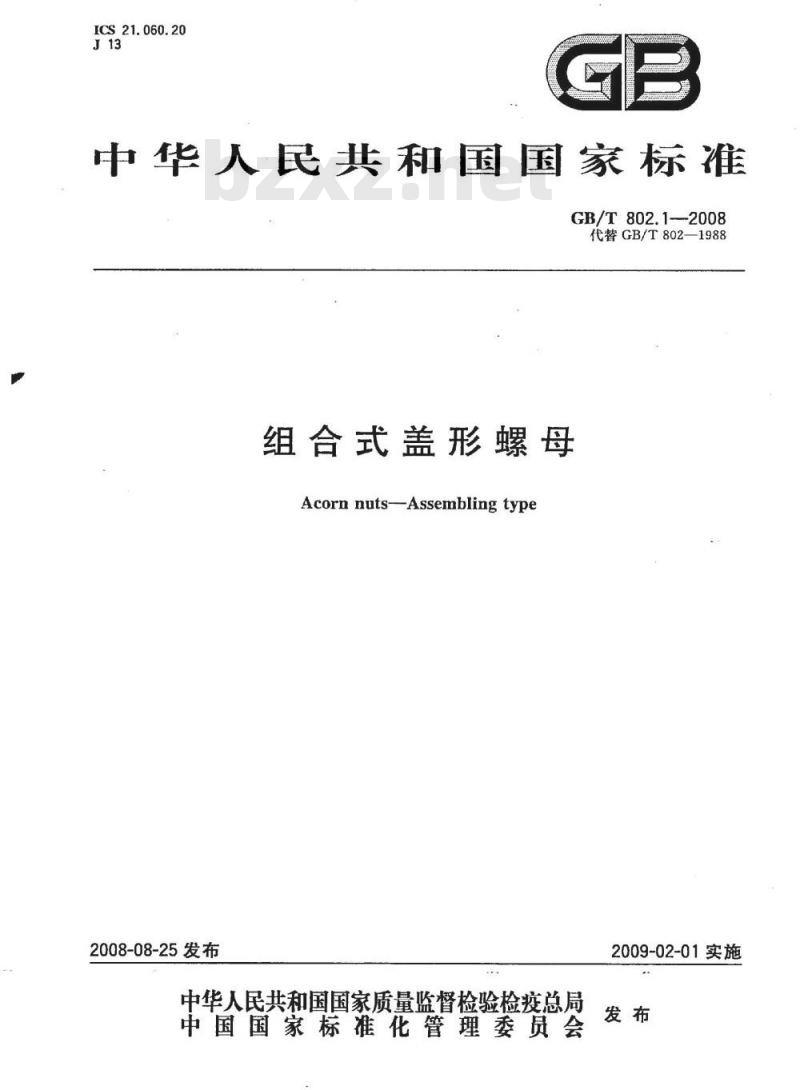

中华人民共和国国家标准
GB/T802.1--2008
代替GB/T802—1988
组合式盖形螺母
Acornnuts-Assemblingtype
2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

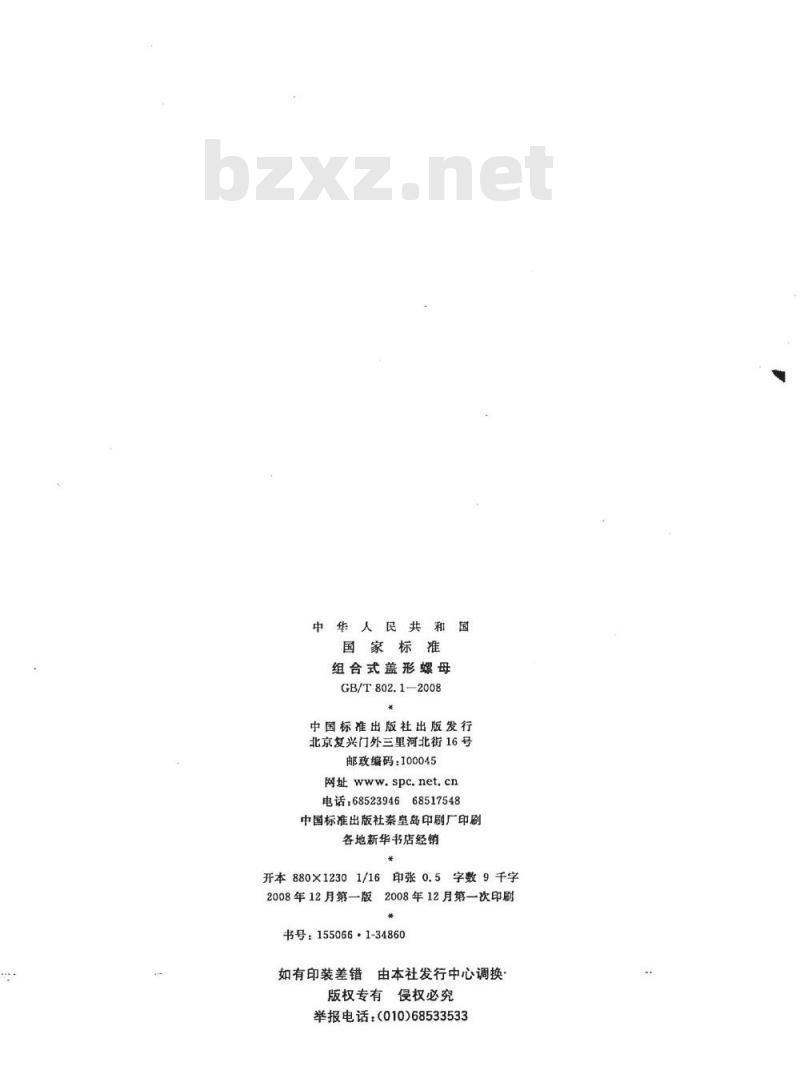

中华人民共和国
国家标准
组合式盖形螺母
GB/T802.1—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数9千字2008年12月第一版2008年12月第一次印刷*
书号：155056·1-34860
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533

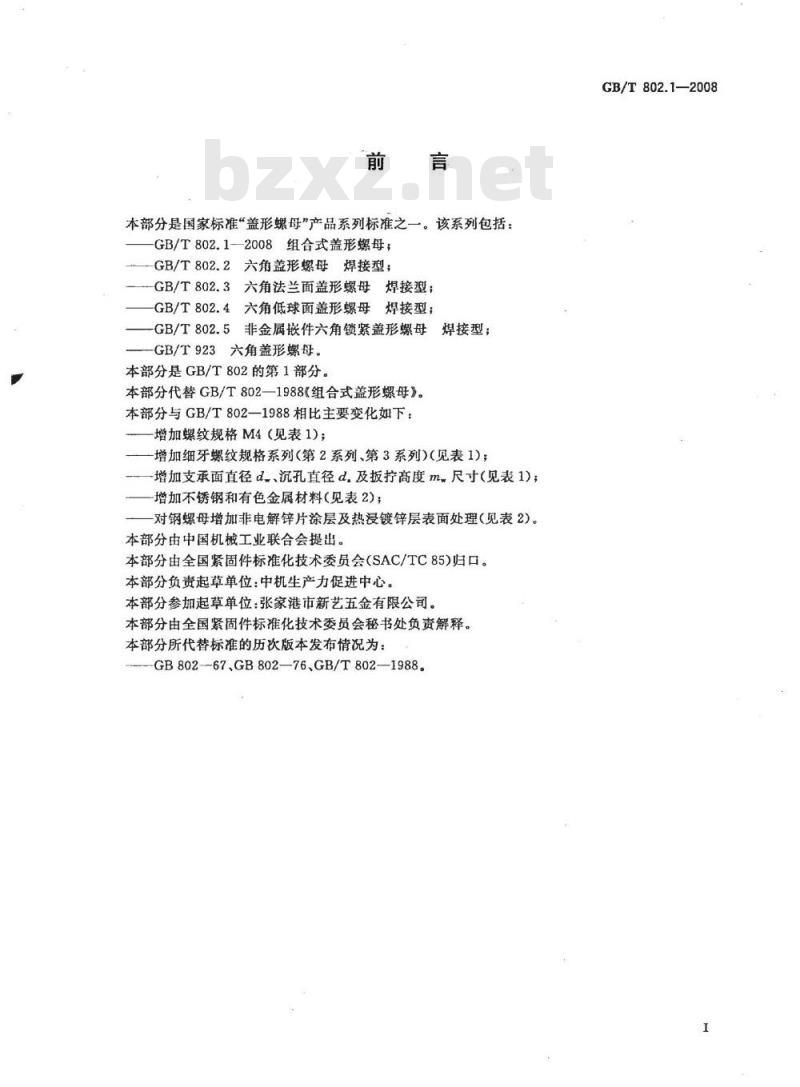

本部分是国家标准“盖形螺母”产品系列标准之一。该系列包括：GB/T802.1-—2008组合式盖形螺母；GB/T802.2六角盖形螺母焊接型；-GB/T802.3六角法兰面盖形螺母焊接型；GB/T802.4六角低球面盖形螺母焊接型；-GB/T802.5非金属嵌件六角锁紧盖形螺母焊接型；-GB/T923六角盖形螺母。
本部分是GB/T802的第1部分。
本部分代替GB/T802—1988《组合式盖形螺母》。本部分与GB/T802-—1988相比主要变化如下：增加螺纹规格M4（见表1)；
-增加细牙螺纹规格系列（第2系列、第3系列)（见表1)；增加支承面直径d.、沉孔直径d，及扳拧高度m尺寸（见表1)；-增加不锈钢和有色金属材料（见表2）；对钢螺母增加非电解锌片涂层及热浸镀锌层表面处理（见表2）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。本部分负责起草单位：中机生产力促进中心。本部分参加起草单位：张家港市新艺五金有限公司。本部分由全国紧固件标准化技术委员会秘书处负责解释。本部分所代替标准的历次版本发布情况为：GB802--67.GB802—76、GB/T802—1988。GB/T802.1—2008

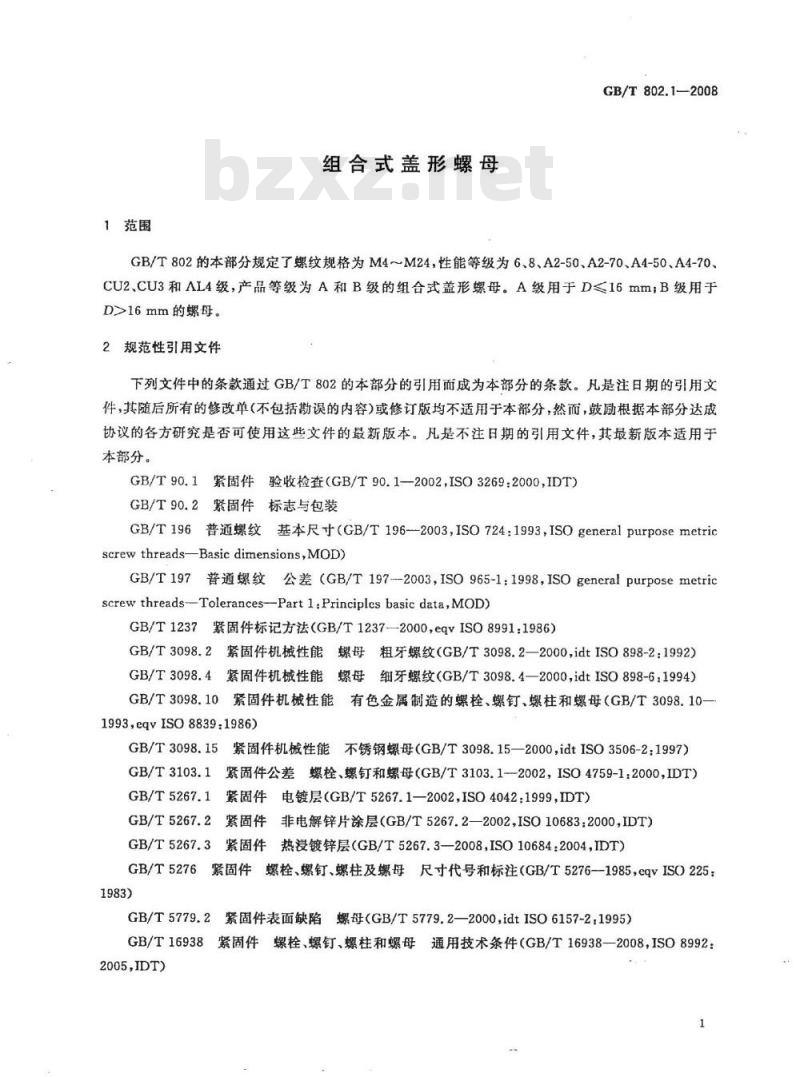

1范围
组合式盖形螺母
GB/T 802.1—2008
GB/T802的本部分规定了螺纹规格为M4~M24，性能等级为6、8、A2-50、A2-70、A4-50、A4-70CU2、CU3和AL4级，产品等级为A和B级的组合式盖形螺母。A级用于D≤16mm；B级用于D>16mm的螺母。
2规范性引用文件
下列文件中的条款通过GB/T802的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查（GB/T90.1—2002ISO3269:2000，IDT）GB/T90.2紧固件标志与包装
GB/T196普通螺纹基本尺寸（GB/T196--2003，ISO724:1993,ISOgeneralpurposemetricscrew threads-—Basic dimensions,MOD)GB/T197普通螺纹公差（GB/T197--2003,ISO965-1:1998,ISOgeneralpurposemetricscrewthreads-Tolerances-Partl:Principlesbasicdata,MOD)GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.2紧固件机械性能螺母粗牙螺纹（GB/T3098.2—2000，idtISO898-2：1992）GB/T3098.4紧固件机械性能螺母细牙螺纹（GB/T3098.4—2000，idtISO898-6：1994）GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10-1993,eqyIso8839：1986)
GB/T3098.15紧固件机械性能不锈钢螺母（GB/T3098.15—2000，idtISO3506-2：1997）GB/T3103.1紧固件公差螺栓、螺钉和螺母（GB/T3103.1—2002，ISO4759-1：2000，IDT）GB/T5267.1紧固件电镀层（GB/T5267.1—2002，ISO4042：1999,IDT）GB/T5267.2紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683:2000，IDT）GB/T5267.3紧固件热浸镀锌层（GB/T5267.3—2008，ISO106842004，IDT）GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276-1985，eqVISO225：1983)
GB/T5779.2紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2.1995）GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8992：2005,IDT)
GB/T802.1—2008
3尺寸

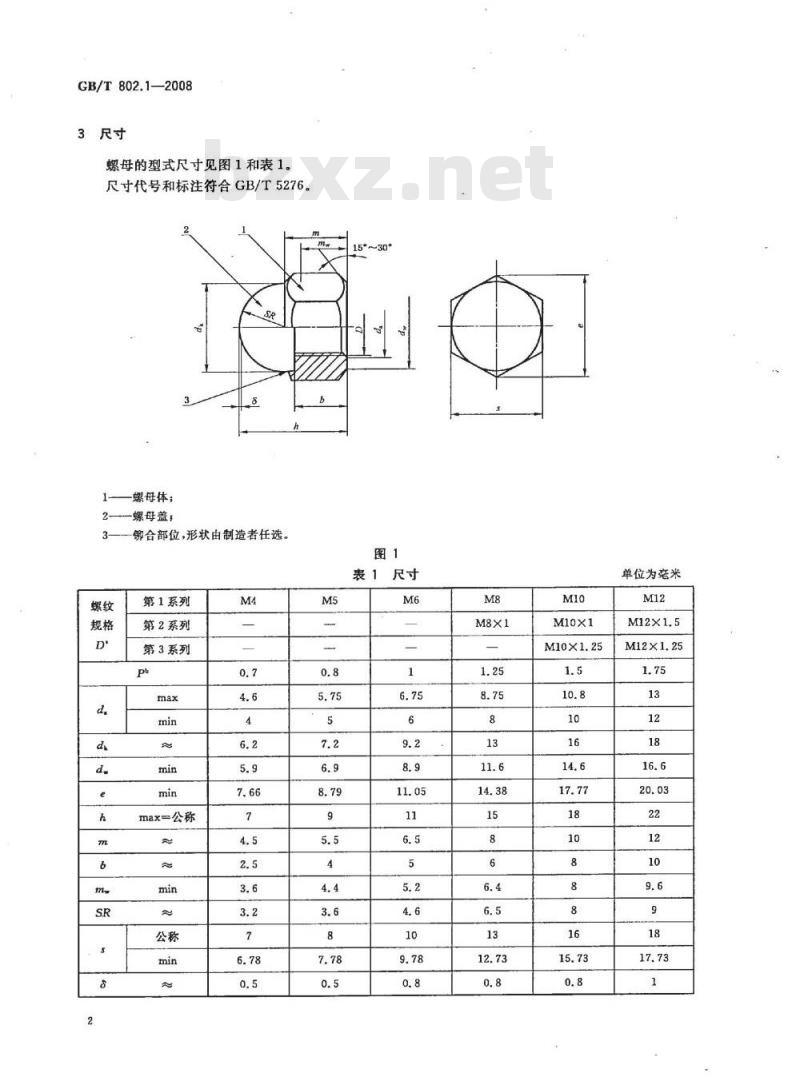

螺母的型式尺寸见图1和表1。
尺寸代号和标注符合GB/T5276。一螺母体；
一螺母盖：
铆合部位，形状由制造者任选。3-
第1系列
第2系列
第3系列
max=公称
15*~30
表1尺寸
M10×1.25
单位为旁米
第1系列
第2系列
第3系列
max=公称
(M14×1.5)
表1（续）此内容来自标准下载网
(M18X1.5)
（M18X2）
M20×2
a尽可能不采用括号内的规格；按螺规格第1至第3系列，依次优先选用。bP——粗牙螺纹娠距。
技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
通用技术条件
机械性能
产品等级
表面处理
表面缺陷
验收及包装
GB/T802.1—2008
单位为米
(M22X1.5)
(M22×2)
不锈钢
GB/T16938
GB/T196.GB/T197
A2-50、A2-70、
A4-50、A4-70
GB/T3098.2.GB/T3098.4
GB/T3098.15
D<16mm:A,D>16mmB
GB/T3103.1
氧化；
电镀技术要求按GB/T5267.1；
非电解锌片涂层技术要求按
GB/T5267.2;
热浸镀锌技术要求按GB/T5267.3简单处理
GB/T5779.2
GB/T90.1,GB/T90.2
有色金属
CU2,CU3,AL4
GB/T3098.10
简单处理
GB/T 802.1—2008
5标记
5.1标记方法
标记方法按GB/T1237规定。
5.2标记示例
螺纹规格D=M12、性能等级为6级、表面氧化处理的组合式盖形螺母的标记螺母GB/T802.1M12
GB/T802.1-2008
版权专有傻权必究
书号：155066·1-34860
