【国家标准(GB)】 低碳钢热轧圆盘条

本标准修改采用JISG3505：2004%低碳钢盘条》（英文版）。GB/T 701—-2008
本标准根据JISG35052004重新起草，与JISG3505：2004相比，本标准主要作如下技术修改：牌号表示不同，按我国钢铁牌号表示法开调整部分元素的成分要求：增加了冷弯性能协议要求；
增加「数值修约的规定。
本标推代替GB/T70L1997低碳钢热轧圆盘条》：与GB/T7011997相比手要变化如下：适用范围取消了建筑盘条，修改为“供拉丝等探加工及其他一般用途的低碳钢热轧圆盘条”；增加了“订货内容”一章；
取消钢的等级，统一为Q195.Q215，Q235，增加Q275牌号；修了钢的硫、磷含量的成分要求；修订了钢的抗拉强度和断后伸长率指标；对“表面质量”条款作了修改：对“检验规则”条款作了修改,敢消不同炉号混合组批规定，，对“治炼方法“条款作了修改，消了平炉冶炼；增加了数值修约的规定。
本标出中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：马鞍山钢铁股份有限公司、江苏永钢集团有限公司、青岛钢铁有限公可、首钢架团有限公司，安阳钢铁集团有限责任公司，宜化钢铁集团有限责任公司，山东石横特钢集团有限公司、冶金工业信息标准研究院
本标准主要起草人：方拓野、宋强、刘玉兰、吴惠英、吴锦圆、郑世芬，王丽萍、程德朝、翟水臻、柴建铭、王玲君、戴石锋
本标准所代替标准的历次版本发布情况为：GB/T 701-1965.GB/T 7011991,GB/T 701 1997O
1范围
低碳钢热轧圆盘条
GB/T701-—2008
本标准规定了低碳钢热轧圆盘条的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则和包装、标志及质量证明书。本标准适用于供拉丝等深加工及其他一般用途的低碳钢热轧圆盘条。本标准不适用于以下产品
标准件用热轧碳
焊接用钢盘条
冷镦钢；
易切削结格敏
锚链用圆
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括费）
误的内容）或修订版均不适用本标准，然而，鼓励根据本标达成协议的各方研究计的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。是否可使用这些
的成品化学成分允许偏差
GB/T222
GB/T223斤钢铁及合金化学分析方法安替吡淋中烷磷酸重量法测定磷量GB/T223.5
钢铁及合金化学分析方法
还原型硅钼酸盐光度法测定酸溶硅含量（GB/T223.5-19EQISOU186S82988
碳酸钠分离-二苯碳酰肼光度法测定量钢铁及合金化学分析方法
C铁及合金化学分析方法
GB/T 223.13
GB/T223.23铝银及合金化学分析方法MODISO4939:1980
新亚铜灵三氧甲烧萃取光度法测定铜量酮聘分光光度法测定镍量GB/T223.23—1994，钢铁合金化学分析方法锐磷钳蓝光度法测定屏量GB/T 223.59
GB/T223.60钢铁及合金化学分析方法高氯酸脱水重量法测定佳量（GB/T223.601997，MODISO139:1994)
GB/T223.61
钢铁及合金化学分析方达磷钼酸铵容量法测定磷量GB/T223.62
GB/T223.63
钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量（GB/T223.631988，MODISO629:1982)
GB/T 223.64
钢铁及合金化学分析方法火焰原子吸收光谱法测定锰量（GB/T223.64—1988，MODISO10700:1984)
3钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 223.68
(GB/T223.68—1997,MODISO671:1982)GB/T223.69钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量GB/T223.71钢铁及合金化学分析方法燃烧重量法测定碳量（GB/T223.71-1997，MODISO437:1982)
GB/T223.72钢铁及合金化学分析方法氧化铝色层分离-硫酸钡重量法测定硫量1
GB/T 701—2008

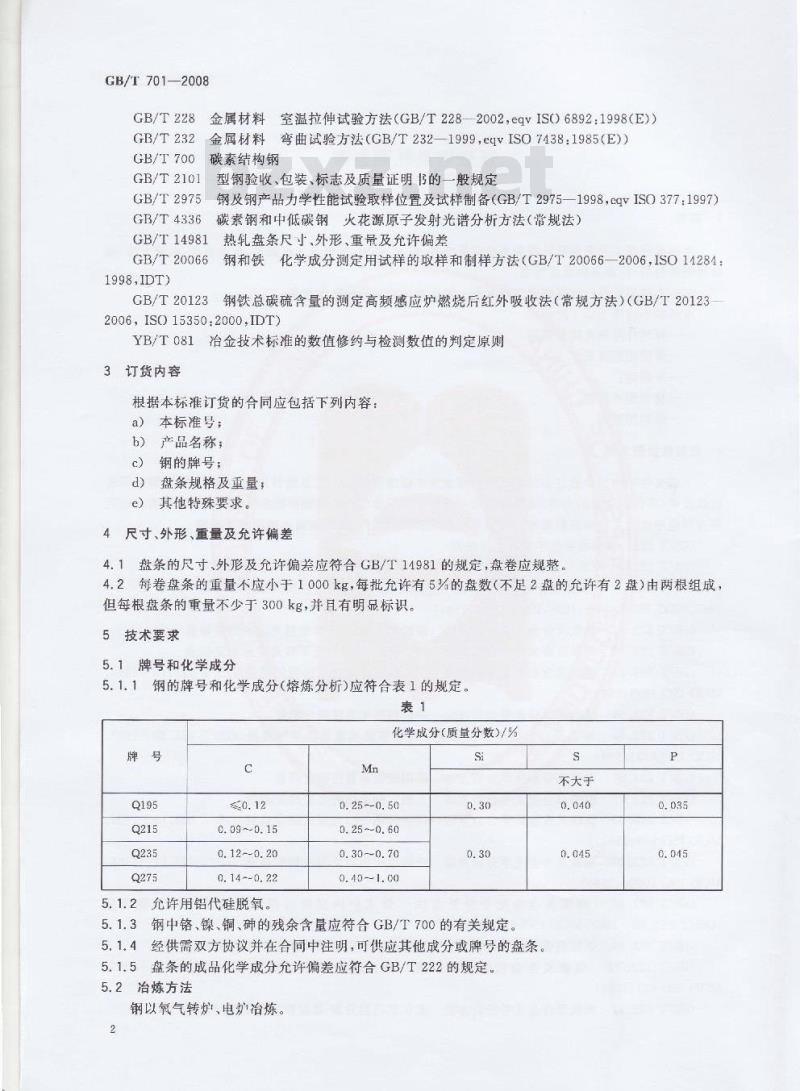

GB/T228
GB/T232
金属材料室温拉伸试验方法（GB/T228—2002，egvISO6892:1998（E)）金属材料弯曲试验方法（GB/T232—1999，eqvISO7438.1985E)）GB/T700
碳素结构钢
GB/T2101
GB/T2975
GB/T4336
GB/T14981
型钢验收、包装、标志及质量证明的一般规定钢及钢产品力学性能试验取样位置及试样制备（GB/T2975-—1998，cqvISO377：1997）碳素钢和中低碳钢火花源原子发射光分析方法（常规法）热轧盘条尺寸、外形、重量及允许偏差GB/T20066
钢和铁化学成分测定用试样的取样和制样方法（GB/T20066—2006，ISO14284：1998IDT)
钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）（GB/T20123GB/T20123bzxZ.net
2006,ISO15350.2000,IDT)
YB/T081冶金技术标准的数值修约与检测数值的判定原则3订货内容
根据本标准订货的合同应包括下列内容：a）本标准号；
b）产品名称；
c）钢的牌号：
d）盘条规格及重量；
e）其他特殊要求。
4尺寸、外形、重量及允许偏差
4.1盘条的尺寸、外形及允许偏差应符合GB/T14981的规定，盘卷应规整。4.2每卷盘条的重量不应小于1000kg，每批允许有5%的盘数（不足2盘的允许有2盘）由两根组成，但每根盘条的重量不少于300kg，并且有明显标识。5技术要求
5.1牌号和化学成分
5.1.1钢的牌号和化学成分（熔炼分析)应符合表1的规定。表1
化学成分（质量分数）/%
0.09~0.15
0.12~0.20
0.14~-0.22
5.1.2允许用铝代硅脱氧。
0.25--0.50
0.25~0.60
0.30-~0.70
0.40--1.00
5.1.3钢中铬、镍、铜、砷的残余含量应符合GB/T700的有关规定。5.1.4经供需双方协议并在合同中注明，可供应其他成分或牌号的盘条。5.1.5盘条的成品化学成分允许偏差应符合GB/T222的规定。5.2冶炼方法
钢以氧气转炉、电炉冶炼。
不大于

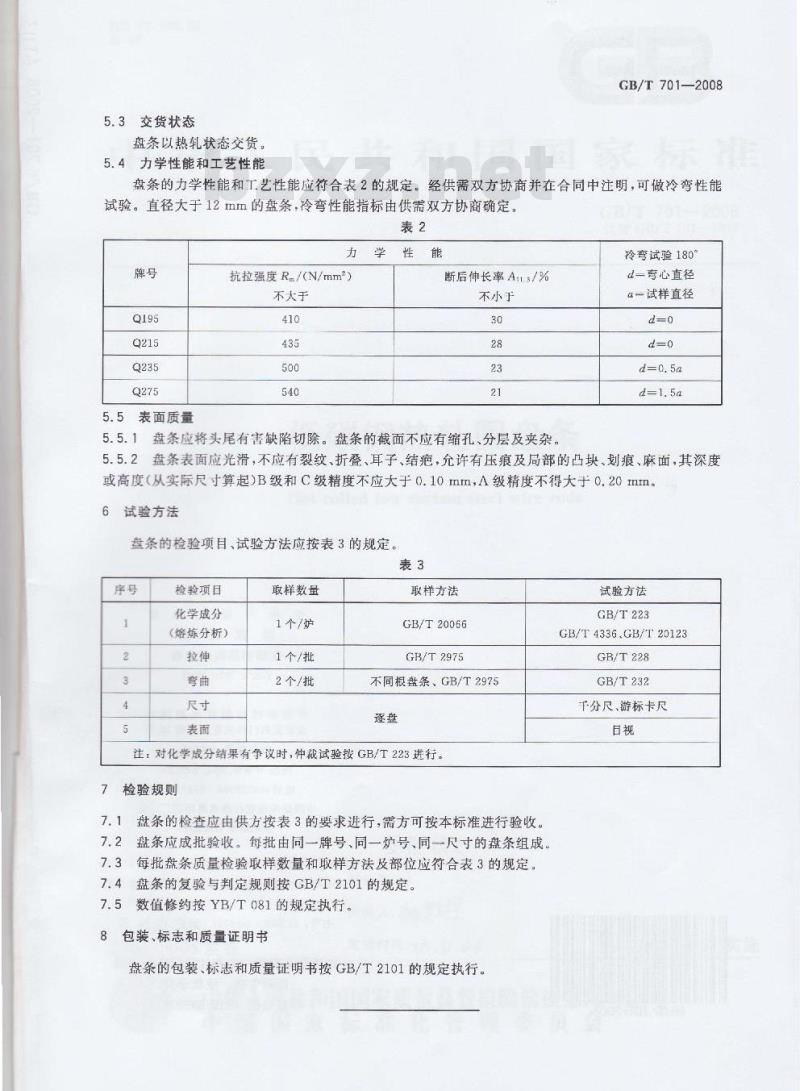

5.3交货状态
盘条以热轧状态交货。
5.4力学性能和工艺性能
GB/T701—2008
盘条的力学性能和工艺性能应符合表2的规定。经供需双方协商并在合同中注明，可做冷弯性能试验。直径大于12mm的盘条，冷弯性能指标由供需双方协商确定。表2
力学性能
5.5表面质量
抗拉强度R/（N/mm）
不大于
断后伸长率A.s/%
不小于
5.5.1盘条应将头尾有害缺陷切除。盘条的截面不应有缩孔分层及夹杂。冷弯试验180
d一弯心直径
a一试样直径
5.5.2盘条表面应光滑，不应有裂纹、折叠、耳子、结疤，允许有压痕及局部的凸块，划痕，麻面，其深度或高度（从实际尺寸算起）B级和C级精度不应大于0.10mm，A级精度不得大于0.20mm。6试验方法
盘条的检验项目、试验方法应按表3的规定。表3
检验项目
化学成分
（熔炼分析）
取样数量
1个/炉
1个/批
2个/批
取样方法
GB/T20066
GB/T2975
不同根盘条、GB/T2975
注：对化学成分结果有争议时，仲裁试验按GB/T223进行。检验规则
7.1盘条的检查应由供方按表3的要求进行，需方可按本标准进行验收。7.2盘条应成批验收。每批由同一牌号、同一炉号、同一尺寸的盘条组成。7.3每批盘条质量检验取样数量和取样方法及部位应符合表3的规定。7.4盘条的复验与判定规则按GB/T2101的规定。7.5数值修约按YB/T081的规定执行。8包装、标志和质量证明书
盘条的包装、标志和质量证明书按GB/T2101的规定执行。试验方法
GB/T223
GB/T4336.GB/T20123
GB/T228
GB/T232
下分尺、游标卡尺
GB/T 701-2008
中华人民共和国
国家标准
低碳钢热轧圆盘条
GB/T701-2008
中国标准出版社出版发行
北京复兴门外二里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2008年11月第一版 2008年11月第一次印刷书号：155066·1-34697定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
