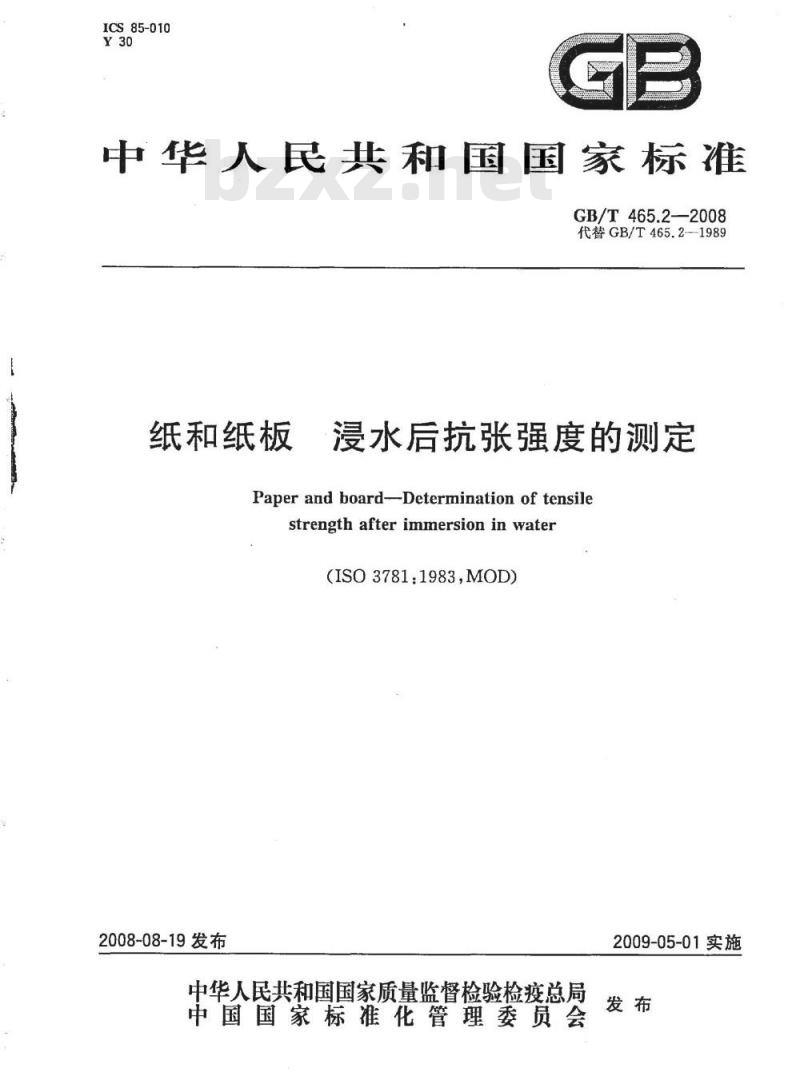

【国家标准(GB)】 纸和纸板 浸水后抗张强度的测定

ICS85-010
中华人民共和国国家标准
GB/T465.2—2008
代替GB/T465.2-1989
纸和纸板
浸水后抗张强度的测定
Paper and board--Determination of tensilestrengthafterimmersioninwater（ISO37811983,MOD）
2008-08-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施
中华人民共和国
国家标准
纸和纸板浸水后抗张强度的测定GB/T465.2—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2008年12月第一版2008年12月第一次印刷*
书号：155066·1-34497
如有印装差错由本社发行中心调换版权专有·侵权必究
举报电话：（010)68533533
GB/T465.2—2008

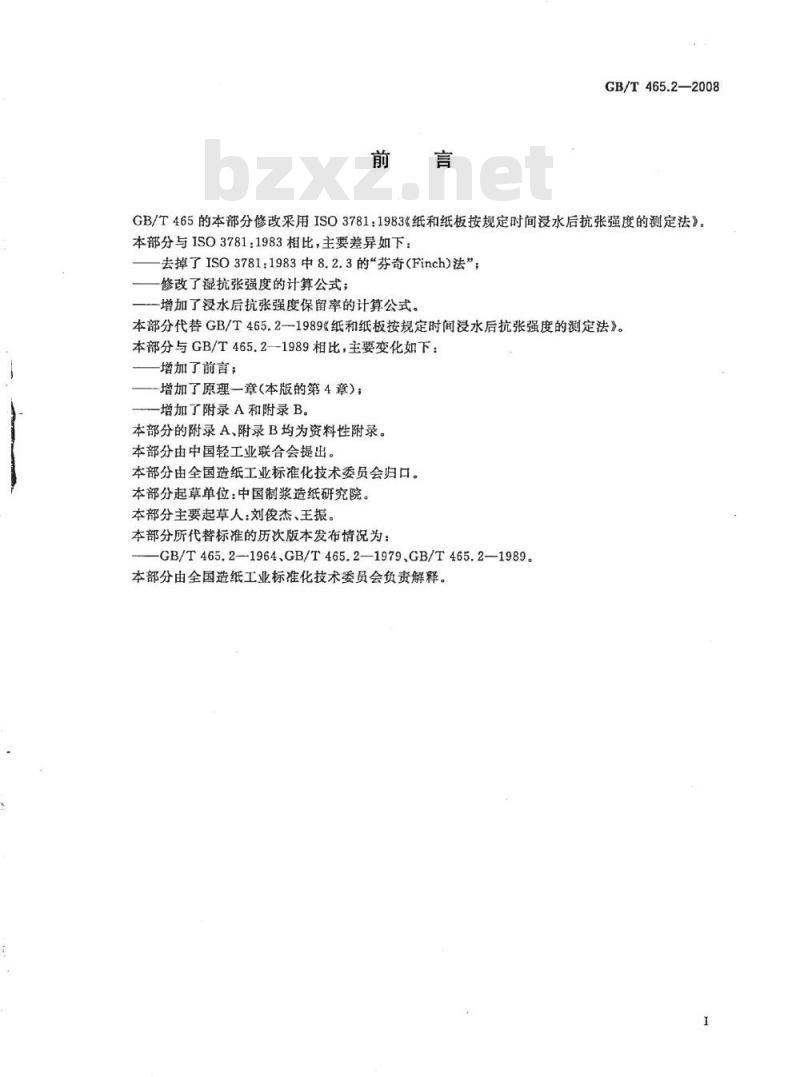

GB/T465的本部分修改采用ISO3781：1983《纸和纸板按规定时间浸水后抗张强度的测定法》。本部分与ISO3781：1983相比，主要差异如下：去掉了ISO3781:1983中8.2.3的\芬奇（Finch）法”；修改了湿抗张强度的计算公式；-增加了浸水后抗张强度保留率的计算公式。本部分代替GB/T465.2-1989《纸和纸板按规定时间浸水后抗张强度的测定法》。本部分与GB/T465.2—1989相比，主要变化如下：增加了前言；
增加了原理一章（本版的第4章）；增加了附录A和附录B。
本部分的附录A、附录B均为资料性附录。本部分由中国轻工业联合会提出。本部分由全国造纸工业标准化技术委员会归口。本部分起草单位：中国制浆造纸研究院。本部分主要起草人：刘俊杰、王振。本部分所代替标准的历次版本发布情况为：GB/T465.2—1964、GB/T465.2—1979、GB/T465.2—1989。本部分由全国造纸工业标准化技术委员会负责解释。1
1范围
纸和纸板浸水后抗张强度的测定GB/T465.2-2008
GB/T465的本部分规定了纸和纸板在浸水规定时间后，测定抗张强度的方法，并以此来衡量纸和纸板的湿强度。
本部分适用于各种有湿强度要求的纸和纸板。2规范性引用文件
下列文件中的条款通过GB/T465的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T450—2008，ISO186：GB/T450
2002,MOD)免费标准下载网bzxz
GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T10739—2002，ISO187：1990)
GB/T12914纸和纸板抗张强度的测定（GB/T12914—2008，ISO1924-1:1992，ISO1924-21992,MOD)
3术语和定义
下列术语和定义适用于GB/T465的本部分。3.1
浸水X小时后抗张强度（湿抗张强度）wettensilestrengthafterimmersionforXhours在规定的试验条件下，经水浸溃一定时间后，纸或纸板裂断前所能承受的最大张力。3.2
浸水X小时后抗张强度保留率wetstrengthretentionafterimmersionforXhours在规定的试验条件下，经水浸溃一定时间后，相同纸或纸板浸水后与浸水前抗张强度的百分比。4原理
纸或纸板在水中浸溃适当时间后，测定其抗张强度。5仪器
5.1抗张强度试验仪：符合GB/T12914规定的仪器。5.2浸水装置：确保试样完全浸人水中的容器。5.3浸渍用水：蒸馏水或去离子水，水温23℃士1℃。5.4滤纸或吸墨纸。
6试样的采取、制备和处理
6.1试样应按GB/T450规定采取。6.2试样应按GB/T12914中的有关规定制备。GB/T465.22008

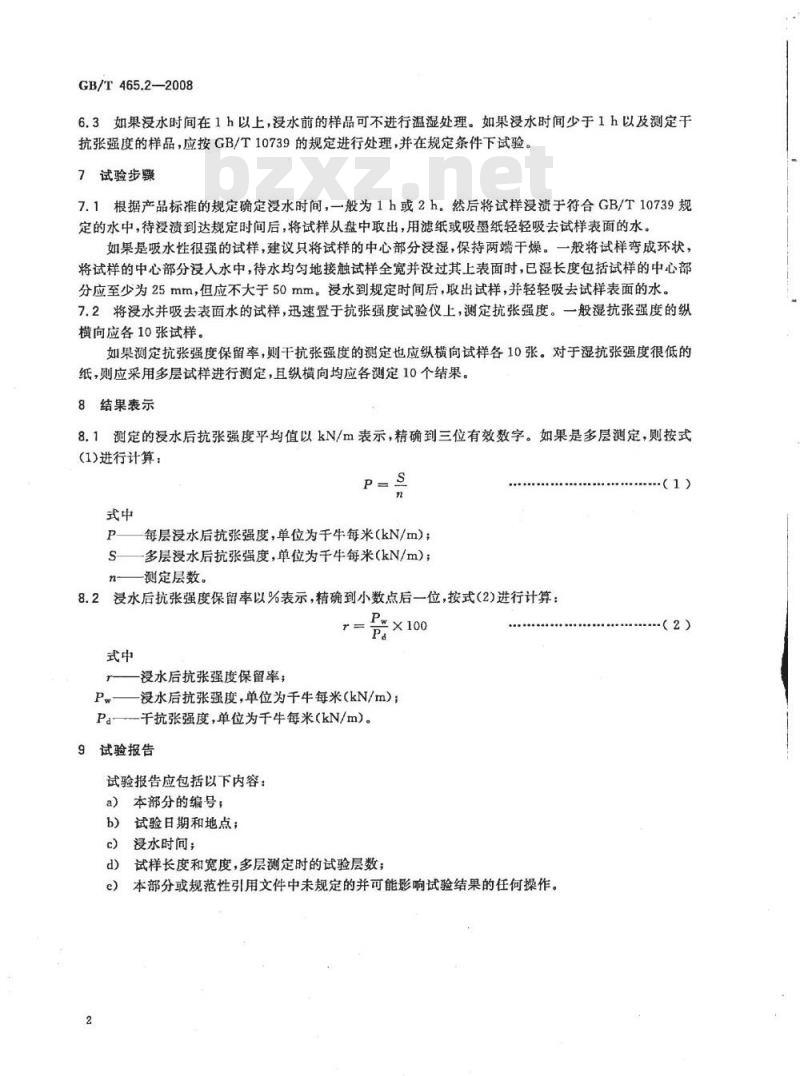

6.3如果浸水时间在1h以上，浸水前的样品可不进行温湿处理。如果浸水时间少于1h以及测定干抗张强度的样品，应按GB/T10739的规定进行处理，并在规定条件下试验。7试验步骤
7.1根据产品标准的规定确定浸水时间，一般为1h或2h。然后将试样浸溃于符合GB/T10739规定的水中，待浸渍到达规定时间后，将试样从盘中取出，用滤纸或吸墨纸轻轻吸去试样表面的水。如果是吸水性很强的试样，建议只将试样的中心部分浸湿，保持两端干燥。一般将试样弯成环状，将试样的中心部分没入水中，待水均匀地接触试样全宽并没过其上表面时，已湿长度包括试样的中心部分应至少为25mm，但应不大于50mm。浸水到规定时间后，取出试样，并轻轻吸去试样表面的水。7.2将浸水并吸去表面水的试样，迅速置于抗张强度试验仪上，测定抗张强度。一般湿抗张强度的纵横向应各10张试样。
如果测定抗张强度保留率，则干抗张强度的测定也应纵横向试样各10张。对于湿抗张强度很低的纸，则应采用多层试样进行测定，且纵横向均应各测定10个结果。8结果表示
8.1测定的浸水后抗张强度平均值以kN/m表示，精确到三位有效数字。如果是多层测定，则按式(1)进行计算：
每层浸水后抗张强度，单位为于牛每米（kN/m)；多层浸水后抗张强度，单位为千牛每米(kN/m)；测定层数。
8.2浸水后抗张强度保留率以%表示，精确到小数点后一位，按式(2)进行计算：P×100
浸水后抗张强度保留率；
浸水后抗张强度，单位为于牛每米（kN/m）；Pw
Pa—干抗张强度，单位为千牛每米(kN/m)。9试验报告
试验报告应包括以下内容：
a）本部分的编号；
b）试验日期和地点；
浸水时间；
d）试样长度和宽度，多层测定时的试验层数；e）本部分或规范性引用文件中未规定的并可能影响试验结果的任何操作。2
-（1)
（2）
附录A
（资料性附录）
本部分与IS03781：1983章节编号对照表表A.1给出了本部分与ISO3781：1983章条编号对照的览表。表A.1本部分与IS03781:1983章条编号对照本部分章条编号
GB/T465.2—2008
对应的国际标准章条编号
8.1、8.2.1、8. 2.2
GB/T465.2—2008
附录B
（资料性附录）
本部分与IS03781：1983技术性差异及其原因表B.1给出了本部分与ISO3781：1983技术性差异及其原因的一览表。表B.1本部分与ISO3781：1983技术性差异及其原因本部分章条编号
技术性差异
去掉了ISO3781:1983中8.2.3的\芬奇（Finch)法”修改了湿抗张强度的计算公式
增加了浸水后抗张强度保留率的计算公式GB/T465.2-2008
不适用于实际检测
更加符合实际检测情况
明确了计算公式
版权专有侵权必究
书号：155066：1-34497
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
