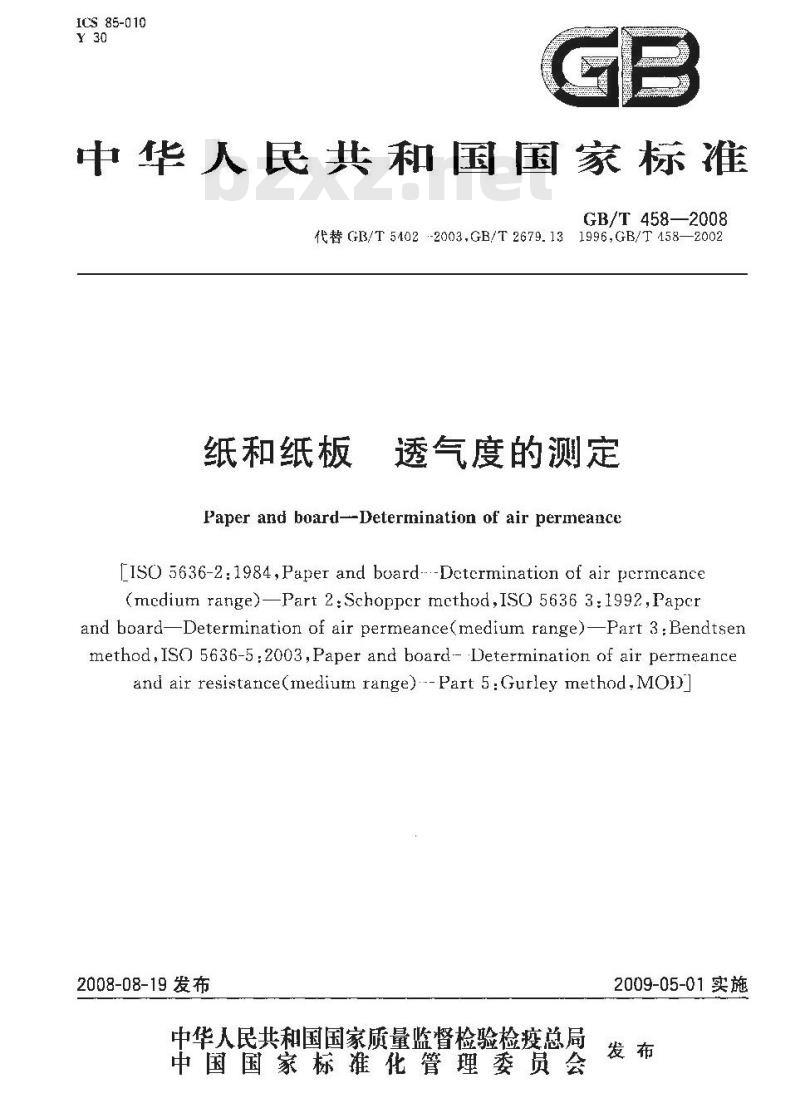

【国家标准(GB)】 纸和纸板透气度的测定

ICS 85-010
中华人民共和国国家标准
GB/T458—2008
代替GB/T5402-2003,GB/T2679.131996,GB/T458—2002纸和纸板
透气度的测定
Paper and board--Determination of air permeance[iSO 5636-2:1984,Paper and board...-Dctcrmination of air permcance(mcdium range)Part 2:Schoppcr mcthod,IS0 5636 3:1992,Papcrand boardDetermination of air permeance(medium range)Part 3:Bendtsenmethod,ISO 5636-5:2003,Paper and board- Determination of air permeanceand air resistance(nediurn range):-- Part 5:Gurley method,MOD2008-08-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施
GB/T 458—2008

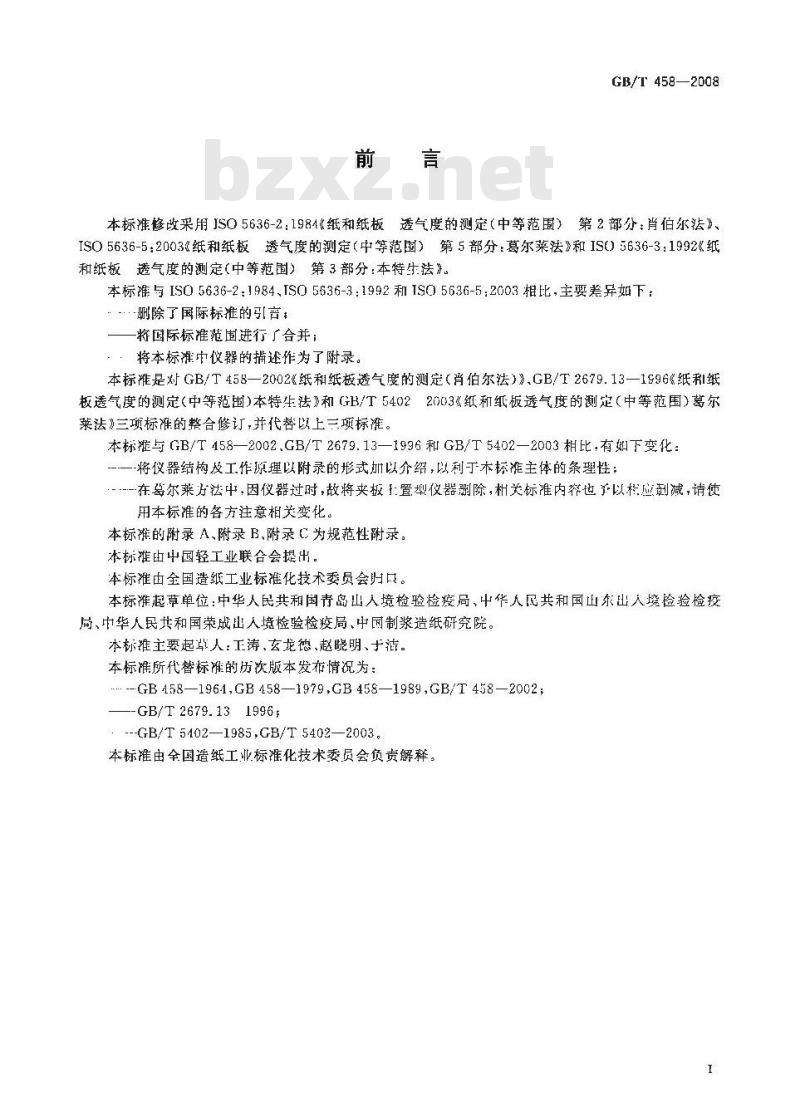

本标准修改采用JSO5636-2：1984纸和纸板透气度的测定（中等范围）第2部分：肖伯尔法》IS05636-5；2003双纸和纸板透气度的测定（中等范国）第5部分：葛尔莱法和IS05636-3：1992《纵和纸板透气度的测定（中等范围）第3部分：本特生法》。本标准与 ISO 5636-2：1984、IS0 5636-3:1992和ISO 5636-5;2003相比,主要差异如下：删除了国际标推的引言
—将国际标准范围进行了合并；：：将本标准中仪器的描述作为了附录。本标准是对GB/T458—2002《纸和纸板透气度的测定（消伯尔法）》,GB/T2679.13—1S96&纸和纸板透气度的测定（中等范围)本特生法》和（GB/T54022003《纸和纸板透气度的测（中等范围）葛尔莱法》三项标准的整合修订，并代替以上三项标准。本标准与GB/T458—2002.GB/T2679.13—1996和GB/T5402—2003相比，有如下变化：-.一-将仪器结构及工作琼理以附录的形式加以介绍，以利于木标准主体的条理性；一在葛尔莱行法中，因仪器过时，故将夹极置型仪器翻除，柑关标内容也以程虚到减，请使用本标准的各方注意相关变化。本标准的附录 A、附录B、附录 C为规范性附录。本标雄由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会归口。本标起草单位：中华人民共和国青岛山人境检验检疫局、中华人民共和国山东出人境检验检疫局、中华人民共和国荣成出人境检验检疫局、中同制浆造纸研究院。本标雄主要起草人：工涛、玄龙德、赵晓明、于。本标准所代替标准的历次版本发布情况为：\ --GB 458—1964,GB 458—1979,GB 458—1989,GB/T 458—2002 ;-GB/T 2679.131996;
:---GB/T5402—1985,GB/T5402—2003,本标推由全国造工业标维化技术委员会负责解释。1

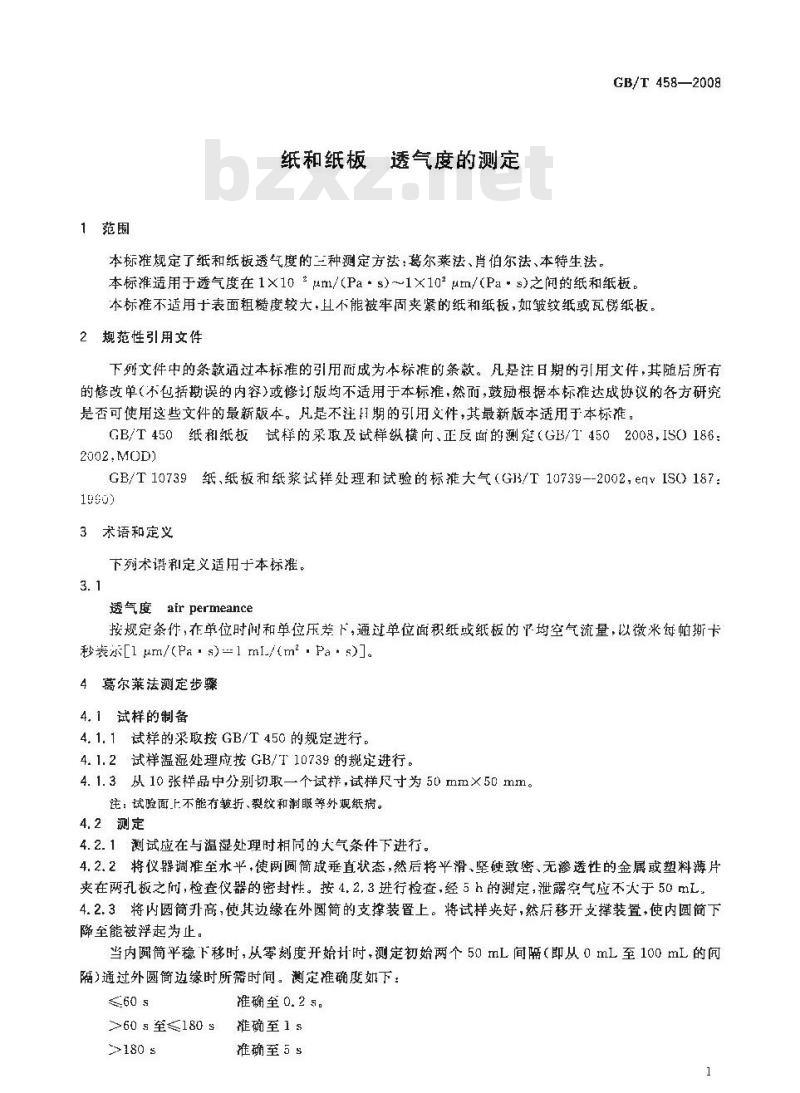

1范围
纸和纸板、透气度的测定
本标准规定了纸和纸板透气度的三种测定方法：葛尔莱法、肖伯尔法、本特生法。GB/T 458—2008
本标准适用于透气度在1×10μm/(Pa·s)~～1×10μm/(Pa·s)之间的纸和纸板。本标推不适用于表面粗糙度较大，且不能被牢固夹紧的纸和纸板，如皱纹纸或瓦楞纸板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标雅，GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T4502008,ISO186：2002,M0D
GB/T10739纸、纸板和纸浆试样处理和试验的标推大气（GJ3/T10739--2002,eqvIS0187：1950)
3术语和定义
下列术语和定义适用于本标准。3.1
透气度airpermeance
按规定条件，在单位时间和单位压差下，通过单位面积纸或纸板的平均空气流量，以微米每帕斯卡秒表亦[1 μm/(P- s)- l mI/(m2- Pa* s)]。4葛尔莱法测定步骤
4.1试样的制备
4.1.1试样的采取按GB/T450的规定进行。4.1.2试样温湿处理应按GB/T10739的规定进行。4.1.3从10张样品中分别切取一个试样，试样尺寸为50mm×50mm。注：试验面上不能有皱折、裂纹和洞眼等外观纸病。4.2测定
4.2.1测试应在与温湿处理时相的大气条件下进行。4.2.2将仪器调准垒水半，使网圆筒成垂直状态，然后将平滑、坚硬致密、无渗透性的金属或塑料薄片夹在两孔板之间，检查仪器的密封性。按4.2.3进行检查，经5h的测定，泄露空气应不大于50mL，4.2.3将内圆筒升高，使其边缘在外圆筒的支撑装置上。将试样央好，然后移开支撑装置，使内圆简下降垒能被浮起为止。
当内圆筒平稳下移时，从零刻度开始计时，测定初始两个50mL间隔（即从0mL至100mL的间隔)通过外圆简边缘时所需时间。测定准确度如下：.60 s
准确至0.25。
60 s至≤180 s
推确至1s
>180 s
准确至 5 s
食品伙

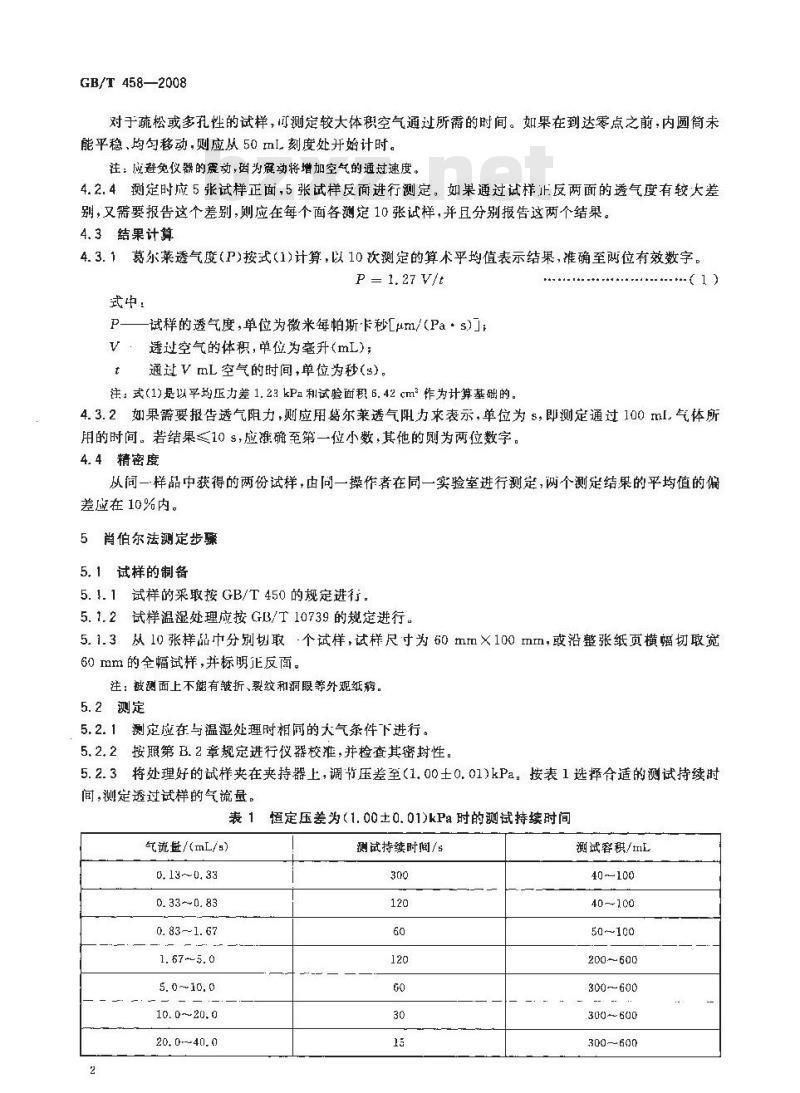

GB/T 458-—2008
对于疏松或多孔性的试样，可测定较大体积空气通过所需的时间。如果在到达零点之前，内圆筒简未能平稳,均匀移动,则应从 50 ml,刻度处开始计时。注：应避免仪器的震动，因为震动将增加空气的通过速度。4.2.4测定时应5张试样正面，5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别，又需要报告这个差别,则应在每个面各测定10张试样，并且分别报告这两个结果。4.3结果计算
4.3.1葛尔莱透气度（P)按式(1)计算，以10次测定的算术平均值表示结果，准确至两位有效数字。P = 1. 27 V/t
式中：
试样的透气度，单位为微米每帕斯卡秒Lμm/(Pa·s)；P
V：透过空气的体积，单位为毫升(mL)；t
通过 V mL空气的时间,单位为秒(s)。注：式(1)是以平均压力差1.23 kPa和试验面程6.42 cm2作为计算基破的。(1
4.3.2如果需要报告透气阻力，则应用葛尔莱透气阻力来表示，单位为s即测定通过100ml.气体所用的时间。若结果≤10s，应谁确至第一位小数，其他的则为两位数字。4.4精密度
从间一样品中获得的两份试样，由同一操作者在同一实验室进行测定，两个测定结果的平均值的偏差应在10%内。
5肖伯尔法测定步骤
5.1试样的制备
5.1.1试样的采取按GB/T450的规定进行。5.1.2试样温湿处理应按G3/T10739的规定进行5.1.3从10张样品中分别切取个试样，试样尺寸为60mm×100mm,或沿整张纸页横幅切取宽60mm的全幅试样，并标明正反面。注：被测面上不能有皱折、裂纹和洞眼等外观纸病。5.2测定
5.2. 1测定应在与温凝处理时相同的大气系件下进行。5.2.2按照第 B. 2 章规定进行仪器校准,并检查其密封性。5.2.3将处理好的试样夹在夹持器上，调节压差至(1.00士0.01)kPa。按表1选择合适的测试持续时间,测定透过试样的气流量。
恒定压差为(1. 00士0. 01)kPa 时的测试持续时间气流量/(mL/s)
0,13~0,33免费标准下载网bzxz
0.33-~0.83
0. 83-1. 67
1. 67~5. 0
5. 0 ~ 10, 0
10. 0 ~ 20, 0
20,0--40,0
合县秋伴威
测试持续时间/s
测试容积/tnL
40~100
40-100
50～100
200600
300-600
300~600
300--600

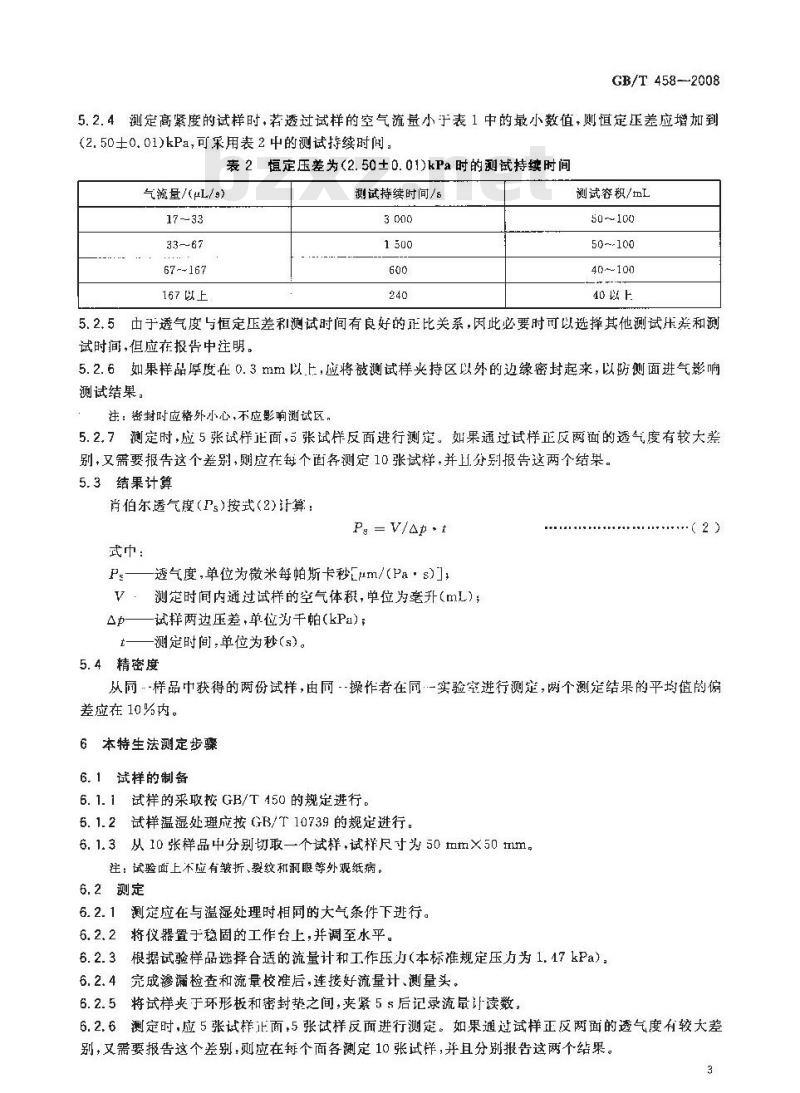

GB/T458-2008
5.2.4测定高紧度的试样时，若透过试样的空气流量小于表1中的最小数值，则恒定压差应增加到(2.50士0.01)kPa,可采用表2中的测试持续时间，表2恒定压差为(2.50±0.01)kPa时的测试持续时间气流量/（μL/9）
67--167
167以上
测试持续时间/
测试容积/tnL
50~100
50~-100
40~100
40以上
5.2. 5由于透气度与恒定压差和测试时间有良好的正比关系，因此必要时可以选择其他测试压差和测试时间，但应在报告中注明。
5.2.6如果样品厚度在 0.3mm以上,应将被测试样夹持区以外的近缘密封起来,以防侧面进气影响测试结果，
注：誓封时应格外小心，不应影响测试区，5.2,7测定时，应5张试样正面，5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别，又需要报告这个差别，则应在每个面各测定10张试样并1.分别报告这两个结梁。5.3结果计算
肖伯尔透气度(Ps)按式(2)计算：Ps =- VIAP-1
武中：
P——透气度,单位为微米每帕斯卡秒Eμm/(Pa·s)l;V测定时间内通过试样的空气体积，单位为毫升（mL）A—试样两边压差，单位为千帕(kPa)；t——测定时间,单位为秒(s）。5.4精密度
........(2 )
从同样品中获得的两份试样，由同-操作者在同·-实验空进行测定，两个测结果的平均值的偏差应在10%内。
6本特生法测定步骤
6.1试样的制备
6.1.1试样的采取按GB/T450的规定进行。6.1.2试样温湿处理应按GB/T10739的规定进行。6.1.3从10张样品中分别切取一个试样，试样尺寸为50mm×50mm。注：试验面上不应有皱折、裂纹和润眼等外观纸病。6.2测定
6.2.1测定应在与温湿处理时相同的大气条件下逃行。6. 2.2将仪器置于稳固的工作台上,并调至水平。6.2.3根据试验样品选择合适的流量计和工作压力（本标准规定压力为1.47kPa)6.2.4完成渗漏检查和流量校准后，连接好流量计、测量头。6.2.5将试样夹于环形板和密封垫之间,夹紧 5 s后记录流量计读数，6.2.6测定时，应5张试样止面，5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别，又需要报告这个差别，则应在每个面各测定10张试样，并且分别报告这两个结果。3
ht
GB/T 458--2008
6.3结果计算
6.3.1本特生透气度(P)按式(3)计算：式中：
P =-0.011 3
P-—-I.47 kPa标推压差下的透气度,单位为微米每帕斯卡秒[um/(Pa·s)]9一一每分钟通过试样测试面的空气量，单位为毫升每分（mL/min）。3)
6.3.2计算透气度的算术平均值，以μm/(Pa·s)表示，精确至两位有效数字。如果试样正反面的气流量有明显差异时，则分别计算每面的透气度的算术平均值。6.4精密度
从同一样品中获得的两份试样，出同一操作者在同-一实验室进行测定，两个测定结果的平均值的偏差应在10%内。
试验报告
试验报告应包括如下内容：
会本标准编号和[所使用的测定方法；b）测定结果的算术平均值应精确至两位有效数字；如需要，应报告正反面各自测定结果的算术平均值；c
d）需要的标准偏差或变异系数应保留两位有效数字；试验过程中的异常或与本标准不同之操作。e)
全伴欧t
A，1仪器
附录A
（规范性附录）
葛尔莱透气度仪
GB/T458—2008
器是出一个外圆筒和一个内圆简组戒的。外圆简内装有一定量的密封液体，内圆简可在外网简内自由滑动：外圆简高254mm，内径82.6mm，在其圆筒内壁等距竖立排列三根或四根金属条，金属条的长度在190 mm～245. 5 mm之间,金属条的截而为 2. 4 mm边长的止方形或2. 4 mm直径的圆形，金属条作为内圆筒上下移动的导轨。内圆筒高254mm，外径76.2mm,内径74.1 mm，质量为(567士0.5)g。由内圆简白身重力形成的空气压力，施加丁夹在孔径为（28.6士0.1)mm夹板问的试样上。
夹板位于底座，在夹板有空气压力的一侧贴着一个橡胶衬垫，以防试样面和夹板间气。树垫是由薄的、有弹性、耐油、抗氧化的材料制成，并有光滑平整的表面。衬垫厚度为0.70mm～1.00mm，硕度为50 IRHI)60 IRHID(国际橡胶硬度标度）,内径为（28.6±0.1)mm（面积为6,42cm2）外径为(34.9土0.1)mm,衬垫的孔应准确对准板孔。作使用过程中，为了使衬楚和夹板的两个孔对准并保护衬垫，应将衬垫粘贴在夹板的定位槽内。该圆槽与其相对的来板孔应同心，其内径为（28.41士0.04)mm，槽深为(0.45十0.05)mm，搏的外径为（35.2士0.1)mm。衬垫与定位槽应准确匹配，注：有些仪器的板糖内径为28.65 nI应使衬垫稍稍张紧配合。密封液乍38时密度为860 kg/m2，运动粘度为10 mm/s～13mm/s（相当于 60 s Saybolt~70 s Saybolt),而闪点应不低于135 ℃。A.2原理
用浮动在液体上的垂首竖立圆简的自身重力来压缩简内空气，使压缩空气与试样糊接触。随着空气通迎试样，圆筒使会平稳下落。测定一定体积的牢气：通过试样的所需时间，开按此计算透气度。A,3容积的校对
A,3.1将平滑、坚硬敏密、无渗透性的金属或塑料薄片求在两孔板之间，检查仪器的密封性。按4.2.3进行检查，经5 h的测定，泄露空气量应不大于50 ml 。如果5 h泄山的空气超过 50mL，应用软橡胶代替硬面材料重复上述检查。若在夹板处没发现漏气，则应查找其他漏气处，并用氯了橡胶或其他粘合剂封堵瀚气部位：
A,3.2图A.1表示内圆简容积的检定装置。用一种专用连接平板（见图A.2)通过两个三通开关A、B，将葛尔莱仪与100mL滴定管连接起来（滴定替的刻度为0.2mL/格）。在真空管与开关A1之间加一个三逆开关。所有莲接均应便用耐未橡胶管。品伙伴
GB/T458—2008
1--橡皮塞；
2150ml.满管：
3—水槽；
4—·连接真空；
5-·连接；
A～D--旋塞，
1—黄铜;
2橡胶。
图A.1校准用装置
图A.2连接板
A.3.3当真空管抽气时,应接通 A1,D2和 C使水进入滴定管，并使水面达到 35 mL刻度线，然后放开 D1 恢复滴定管的大气压力，打开 BI,提升内圆简至密封液的液面以 上,再关闭 B1。接通 A2 和 B2,使水从滴定管中流出，并使内圆筒的零刻度恰好在外圆简的参考点上。将仪器静置15min，以检查空气泄露情况。如果内圆筒有移动，则检查所有的接口是否有漏气现象。A.3.4调整零刻度线，使其与参考点对正，同时记录滴定管示值（准确至0.1mL）。使水从滴定誉中流出，直至内圆筒的第-个50mL刻度线与外圆简的参考点重合，并再次记录滴定管示值，两次示值之差即是仪器的第一个50ml间隔的容积。A.3.5从0mL到350ml，应进行每个50mL间隔的忘次测定，并计算每三次测定的平均值。如果每个测链值与-均值的偏差不是在 1, 0 mL 内,则应进行重复测定。应从每一个平均值中减去 5. 4%,以补偿圆筒壁所置换的流体容积。如果误差大于3%，则应编制一张内圆简的刻度校正表。6
全品伙伴
B.1仪器
附录B
（规范性附录）
肖伯尔透气度仪
该仪器的夹持装置应确保试样测试区的面积为（10.0士0.2)cm\。GB/T 458—2008
夹持装置的一侧处于实验室的标准大气中，另一侧则与仪器的稳压部分相联，该部分将在测试区内保证小而稳定的压差，并可准确地测定排出气体的体积或流量，夹环应采用低弹性的特殊橡胶密封垫，以防止试样上的测试区产生明显变形仪器测试区的压差可调，并能确保下列两个压差A力保持规定的精确度。Apr = 1. 00 kPa±0. 01 kPa
Ap,— 2. 50 kPa± 0. 01 kPa
透过测试区空气流量的测定精确度应符合以下规定：1001riL或不足100mL的，其体积误差应为士1mL;火于100mL的，其体积误差应为士5mL。仪器测的最大气流量应为1000ml.。B.2密封性校准
B.2.1将仪器调节至水平。
B，2.2取一片光滑、坚硬而不透气的塑料薄片或金属薄片夹于夹持器.1，将测试区恒定压力差调节至1.0 kPa,然后关闭排水阀。
B.2.3开动计时器开始计时，漏气量每小时应不超过1.0mL，食量伙伴威ht
GB/T 458-2008
C.1仪器
附录C
（规范性附录）
本特生透气度仪
该仪器由压缩机（或压力气体导入装置）、压力缓冲容器、带稳压装置的流量计和测量头组成。C.1.1压缩机
正缩机用以产生压力约127 kPa的气流，如果需要，可安装过滤器以保证空气清洁、无油。C. 1.2压力缓冲容器
容积药 10 I.,安装于压缩机与流量计之间，C,1.3稳压阀
流量计入口处用稳压阀控制空气压力。般本特生透气度仪有三个稳压阀，其压力控制为0.74kPa士0.01kPa、1.47kPa士0.02kPa和2.20kPa士0.03kPa,本标准规定压力为1.47kPa，C. 1. 4 流量计
-般有三个不同范围的流量计，分别为10mL/min～150mL/min，50mL/min～500mL/min及300 mL/min~3 000 ml./min,要求读数分别精确至 2 mL/min,5 ml-/min 和 20 mL/min。C. 1. 5测量头
测量头与气源相通，且有一刚性环形板,用于将试样夹于环形板与密封胶垫(或玻璃板)之间,圆环和密封垫（或玻璃板）的尺寸均应保证被夹试样的测试面积为(10上0,2)cm。密封垫有磨损或变形应及时更换，测量头和流量计之间用内径为 5 mm～6 mm，长度不大于600mm的橡皮管或塑料管连接。
C.2渗漏检查
选用10mL/min150mL/min流量计，在测量头处贴着密封垫夹人一片平滑而硬的非金属板（标准板），检验空气渗漏情况。
如果读数不为零，应检查非金属板(标准板)是否损坏或有缺陷。应确保密封胶垫与非金属板接触紧密，并检查气流管线是否紧固，以防泄漏。C. 3 校准流量计
C.3. 1用毛细管校验流量计
流量计的转子对磨损很敏感，如果刻度读数与所连接的毛细管指定值相差大于5%，应采用下列步骤：
C,3. 1. 1用毛细管校准两相邻流量计。C.3.1.2如两者读数均偏高，则检查流量计和转子清洁程度，必要时进行清洗。C.3.1.3如两者读数均偏低，则检查系统的堵塞情说（如管子打折）。C. 3. 1. 4 如两者读数不 --致,或 C. 3. 1. 2 和 C. 3. 1. 3 不能判断故障,以 1. 47 kPa 压力用皂泡计或其他装置校准流量计。
C. 3. 1. 5若从 C, 3. 1. 4 的结果判断流量计或毛细管已坏,应更换。C.3.2用皂泡计校准转子流量计
C.3.2. 1粤泡计(图 C.1)和相关检测器具—容积为11.的玻璃瓶
食品伙程
GB/T 458--2008
容积计，具有100mL、250mL和1500mL刻度，不同刻度范围可靠更换容积计而得；针形阀(控制阀)；
—一秒表；
皂液：3%~5%液体洗漆剂水溶液。A
一连接点；
B\--11. 玻璃瓶;
针形阀：
容积计；
橡皮球。
注：系统在高气流压降下，能产生校准误差。为了消除这种误差，管子的长度和真径应与测试的相同。图 C.1皂泡计
C.3.2.2校准步骤
在流量计出口胶管处取下测量头，将胶管接到皂泡计A上。打开通气阅，气流从流量计导间皂泡计进行校谁。细心调节管央和针形阀，使流量计的流量恒定。迅速挤压容积计下部的橡胶球，使皂泡进人容积计内。测定皂泡在标定容积两刻度间通过的时间，以秒表示。所选用的容积计的量程应使测定时间超过30 s,重复测定6点不同的气流，并记录当时的大气压。C. 3. 2. 3计算
从每个测定时间和测定体积，计算每分钟精确的空气流量的毫升数。检查流量计的读数是否在这个流量的5%以内。如果不是，检查流量计的操作。若有必要，可以绘制校正图。由每个测定时间和测定体积，按式(C.1)修正空气流量。g=p×V×60/102.8×t=0.584p×V/t式中：
空气流量，单位为毫升每分（mL/min）；(C.1
实际大气压与（水柱）压力计之和，单位为千帕（kPa），校准到102.8kPa「常规大气压(10I.3 kPa)与 23 ℃下的操作压力(1. 47 kPa)之和7;-容积计体积，单位为毫升(mL)；9
ht
GB/T458-—2008
t一一皂泡通过容积计两刻度之间的时间，单位为秒(s)。毛细管校准
在流量计出口和皂泡计A点之间，连接毛细管，除去控制阀和容积计顶部的管子。按C.3,2.2测定皂泡通过的时间，按C.3.2.3计算空气流量（新型仪器都带有标准孔板,用于流量校对)。
