【国家标准(GB)】 销轴

ICS 21.060.10
中华人民共和国国家标准
GB/T882—2008
代替GB/T882—1986
Clevispinwithhead
(ISO2341:1986,MOD)
2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-02-01实施

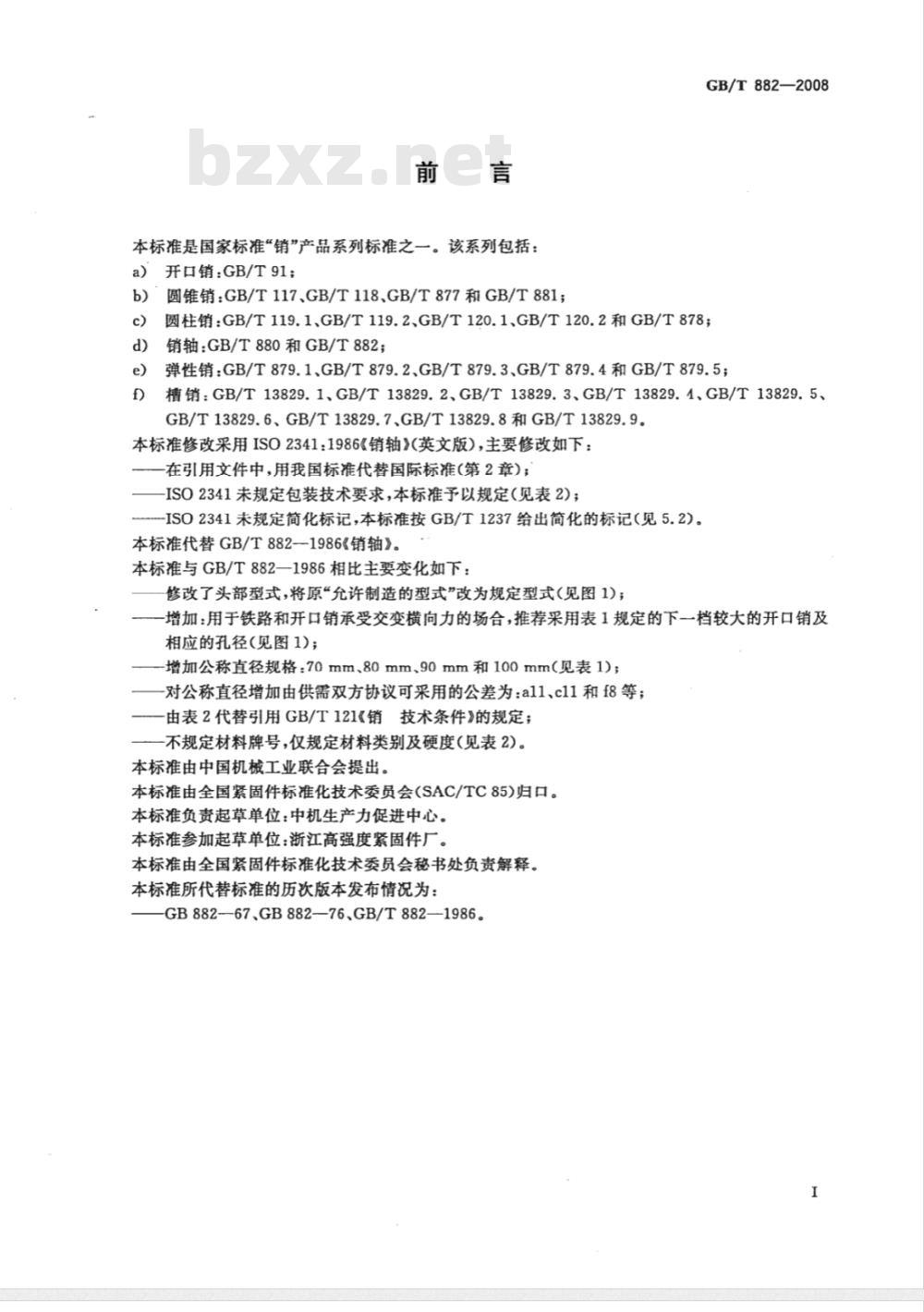

本标准是国家标准“销”产品系列标准之一。该系列包括：开口销：GB/T91；
圆锥销：GB/T117、GB/T118、GB/T877和GB/T881；b)
GB/T882—2008
圆柱销：GB/T119.1、GB/T119.2、GB/T120.1、GB/T120.2和GB/T878；销轴：GB/T880和GB/T882；
弹性销：GB/T879.1、GB/T879.2、GB/T879.3、GB/T879.4和GB/T879.5；e）
槽销：GB/T13829.1、GB/T13829.2、GB/T13829.3、GB/T13829.4、GB/T13829.5、GB/T13829.6、GB/T13829.7、GB/T13829.8和GB/T13829.9。本标准修改采用ISO2341：1986《销轴》(英文版），主要修改如下：在引用文件中，用我国标准代替国际标准（第2章）；-ISO2341未规定包装技术要求，本标准予以规定（见表2)；-ISO2341未规定简化标记，本标准按GB/T1237给出简化的标记（见5.2）。本标准代替GB/T8821986《销轴》。本标准与GB/T882—1986相比主要变化如下：修改了头部型式，将原“允许制造的型式”改为规定型式（见图1）；-增加：用于铁路和开口销承受交变横向力的场合，推荐采用表1规定的下一档较大的开口销及相应的孔径(见图1)；
增加公称直径规格：70mm、80mm、90mm和100mm（见表1）；-对公称直径增加由供需双方协议可采用的公差为：al1、c11和f8等；由表2代替引用GB/T121《销技术条件》的规定；不规定材料牌号，仅规定材料类别及硬度（见表2）。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会(SAC/TC85)归口。本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：浙江高强度紧固件厂。本标准由全国紧固件标准化技术委员会秘书处负责解释。本标准所代替标准的历次版本发布情况为：GB882-—67、GB882-—76、GB/T882—1986。I
本标准规定了公称直径d=3mm～100mm的销轴。规范性引用文件
GB/T882—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T90.1紧固件验收检查(GB/T90.1—2002,idtISO3269:2000)紧固件标志与包装
GB/T91
开口销（GB/T91-—2000，eqvIS01234：1997)GB/T1237
紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T5267.1
紧固件电镀层（GB/T5267.1--2002,idtISO4042:1999）GB/T11376
金属的磷酸盐转化膜（GB/T11376—1997，eqvIS09717:1990)3尺寸

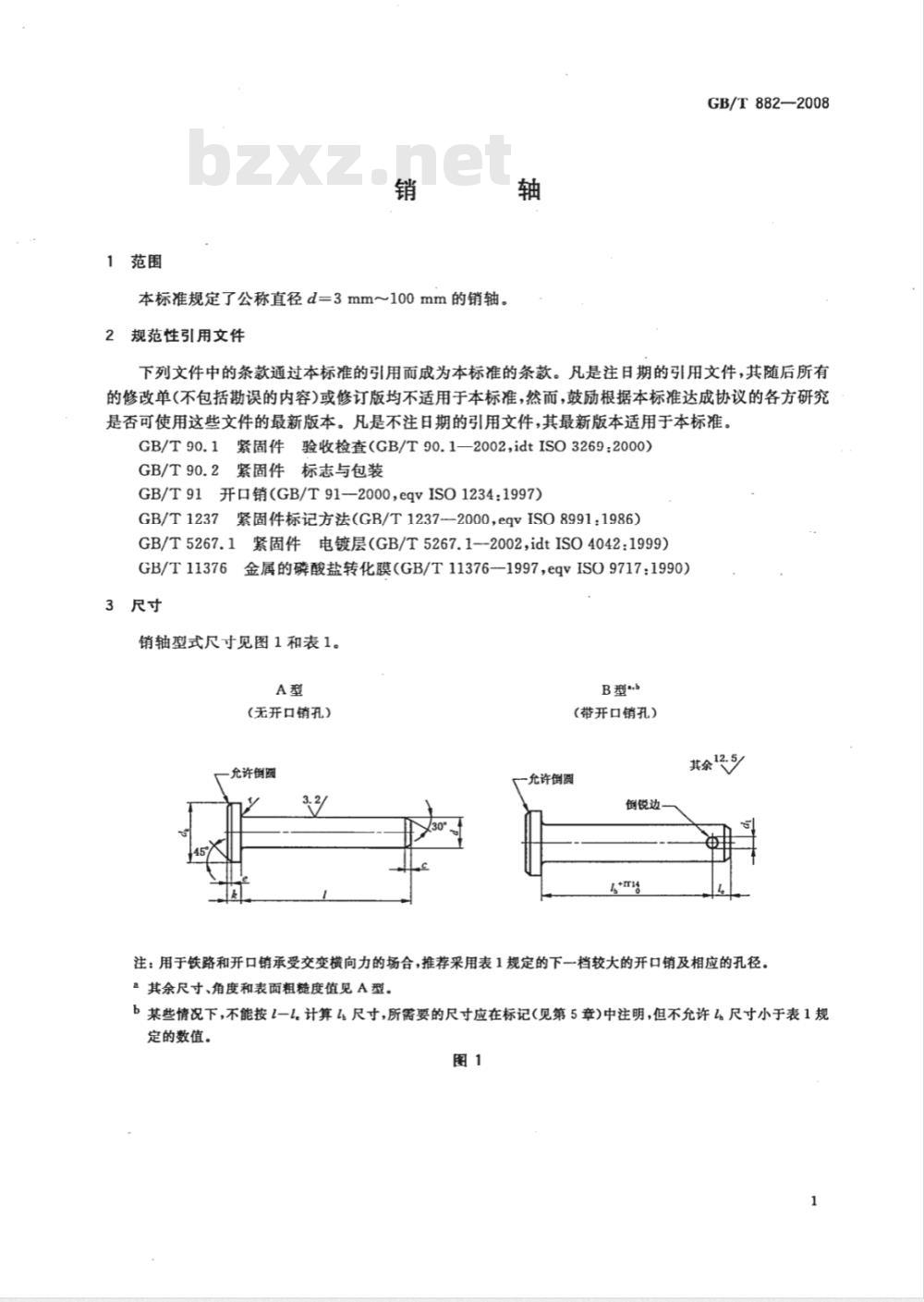

销轴型式尺寸见图1和表1。
(无开口销孔）
允许倒圆
(带开口销孔）
允许倒圆
倒锐边
其余12:5
注：用于铁路和开口销承受交变横向力的场合，推荐采用表1规定的下一档较大的开口销及相应的孔径。a其余尺寸、角度和表面粗糙度值见A型。b某些情况下，不能按1-l。计算1尺寸，所需要的尺寸应在标记(见第5章)中注明，但不允许1尺寸小于表1规定的数值。
GB/T 882—2008
单位为毫米

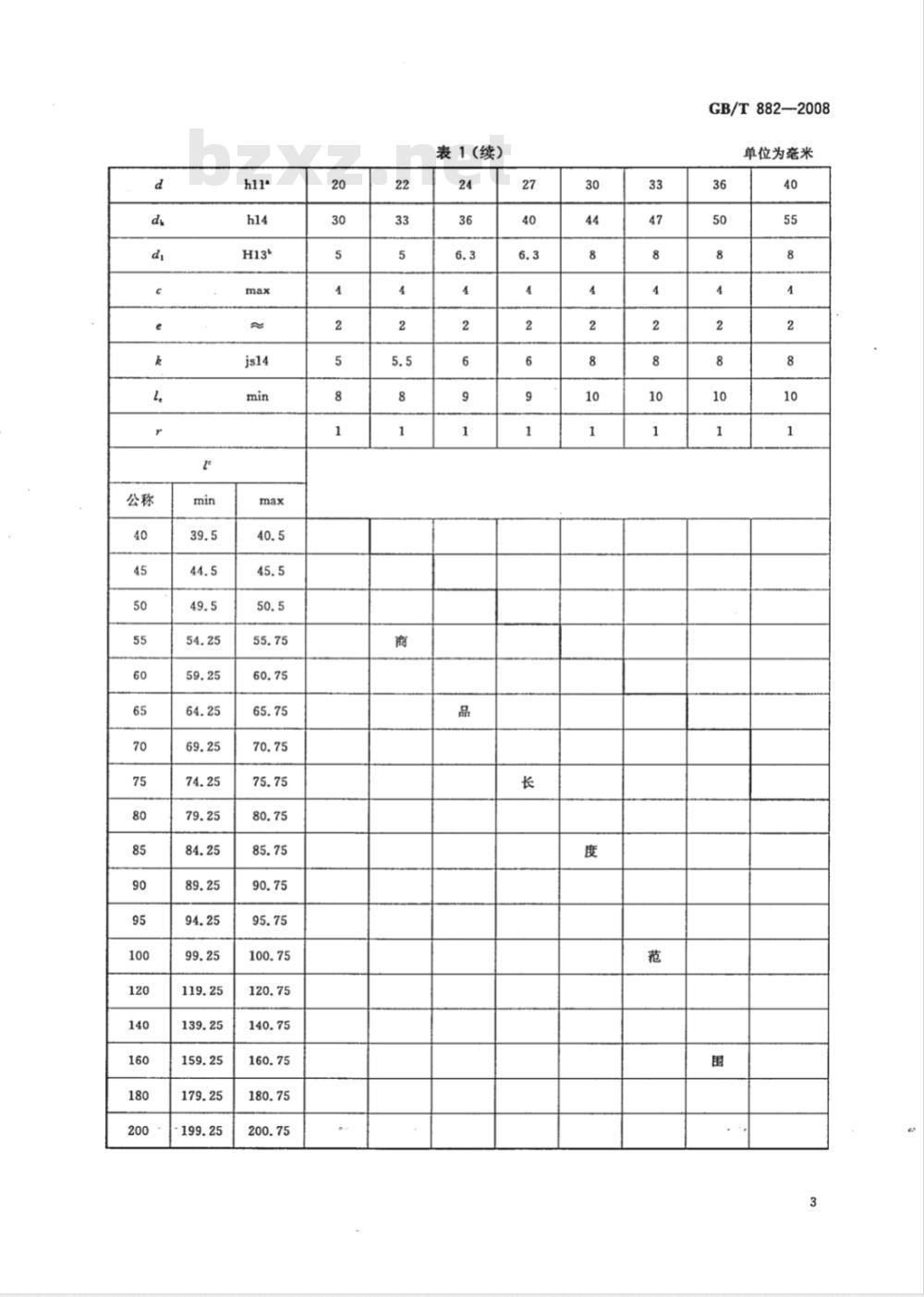

表1(续)
GB/T 882--2008
单位为毫米
GB/T882—2008
8其他公差，如a11、c11、f8应由供需双方协议，表1 (续）
b孔径d,等于开口销的公称规格(见GB/T91)。c公称长度大于200mm，按20mm递增技术条件和引用标准
技术条件和引用标准见表2。
表面质量
表面处理
验收及包装
钢：易切钢或冷钢；硬度：125HV~245HV；其他材料由供需双方协议
零件质量应均匀一致，而不允许有不规则的或有害的缺陷；销的任何部位不得有毛刺
氧化；
磷化（按GB/T11376)；
镀锌铬酸盐转化膜(按GB/T5267.1)；其他表面镀层或表面处理应由供需双方协议；所有公差仅适用于涂、镀前的公差GB/T 90.1,GB/T 90. 2
单位为毫米
5标记
5.1标记方法
标记方法按GB/T1237规定。
5.2标记示例
GB/T882-2008
公称直径d=20mm、长度l=100mm、由钢制造的硬度为125HV～245HV、表面氧化处理的B型销轴的标记：
GB/T882
20×100
开口销孔为6.3mm，其余要求与上述示例相同的销轴的标记：销GB/T88220X100×6.3
孔距l=80mm、开口销孔为6.3mm，其余要求与上述示例相同的销轴的标记：销GB/T88220×100×6.3×80
孔距-80mm，其余要求与上述示例相同的销轴的标记：销
GB/T88220X100X80
