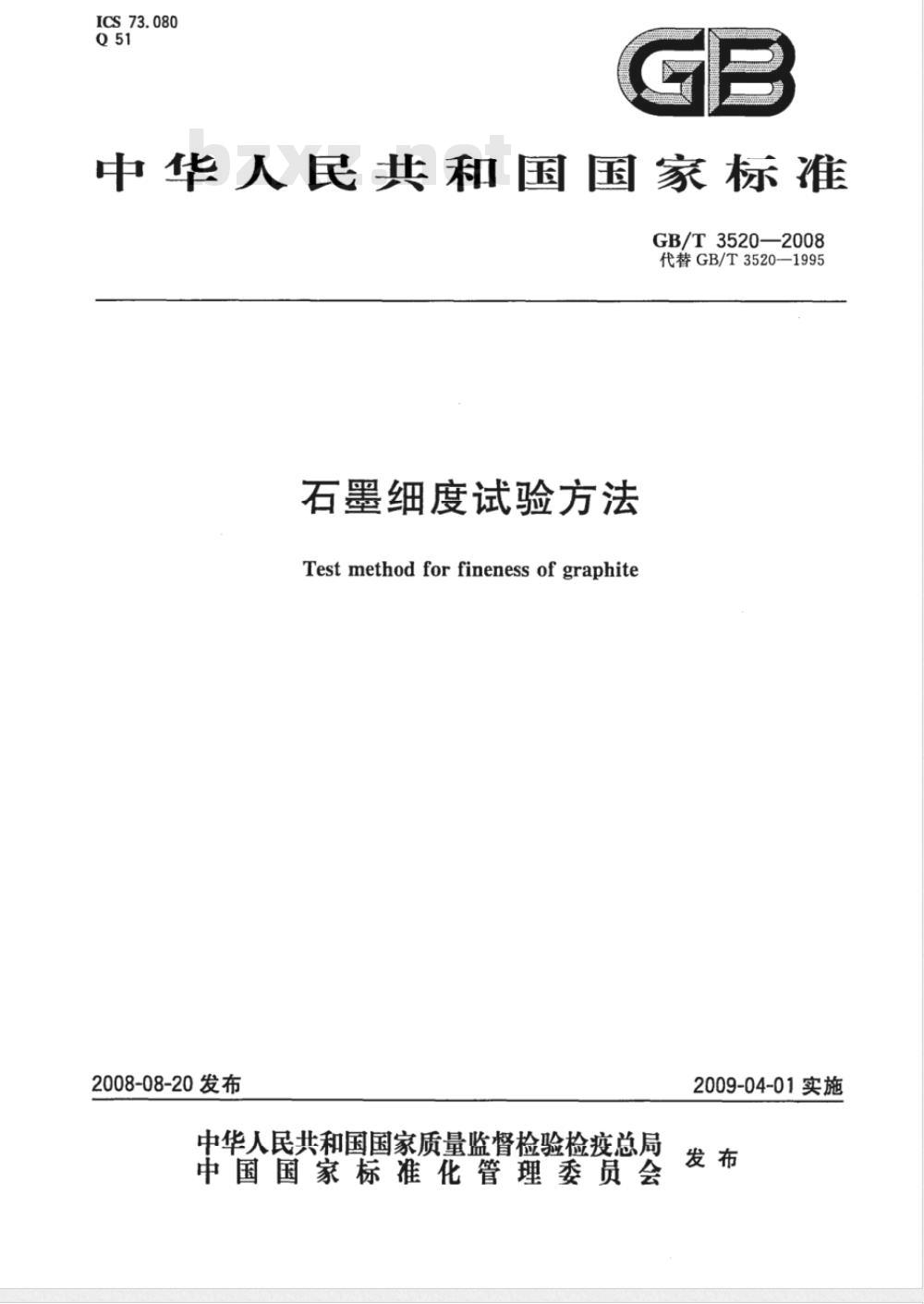

【国家标准(GB)】 石墨细度试验方法

ICS73.080
中华人民共和国国家标准
GB/T3520—2008免费标准下载网bzxz
代替GB/T3520—1995
石墨细度试验方法
Testmethod forfineness of graphite2008-08-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T3520—2008

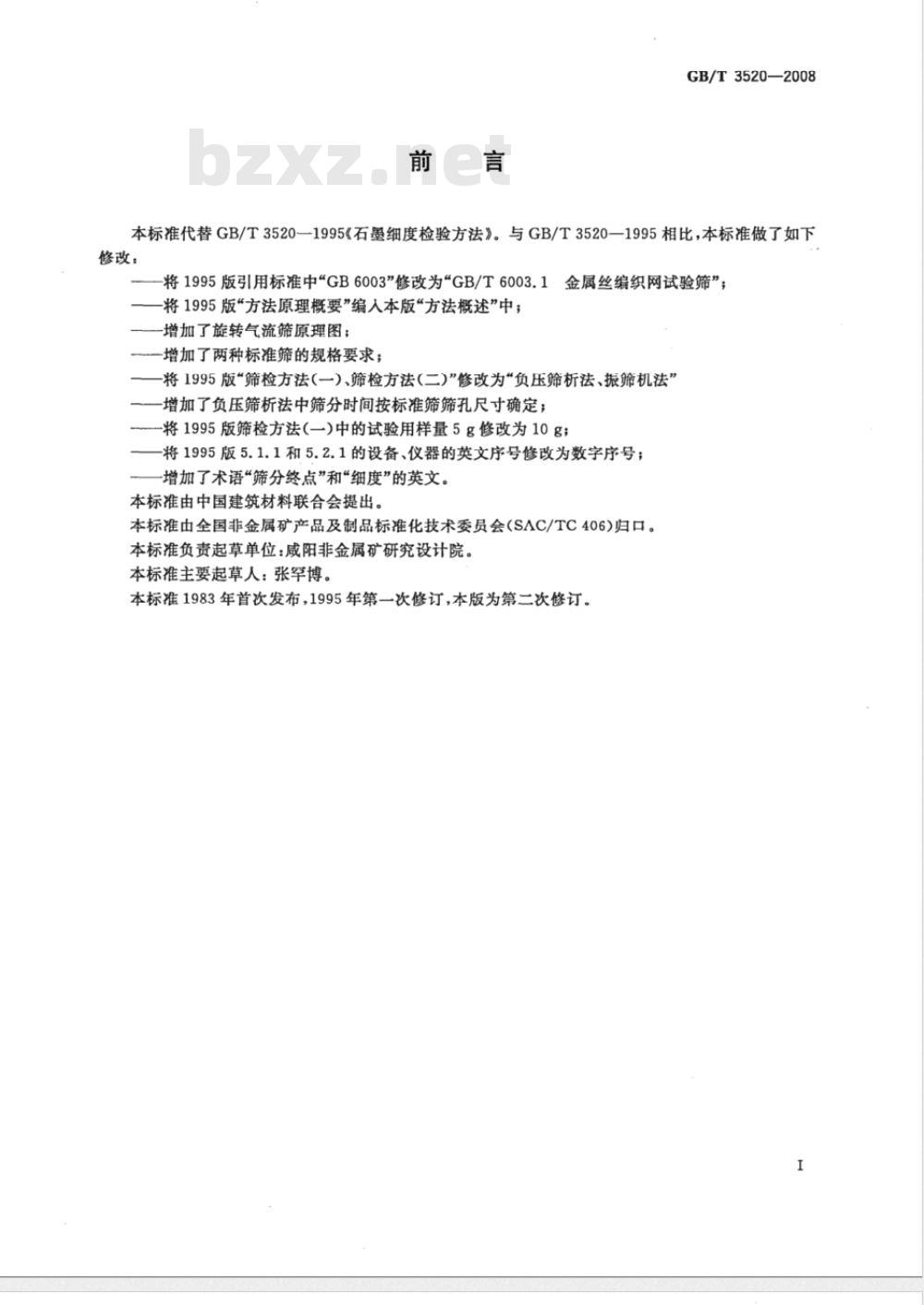

本标准代替GB/T3520—1995《石墨细度检验方法》。与GB/T3520—1995相比，本标准做了如下修改：
将1995版引用标准中“GB6003”修改为\GB/T6003.11金属丝编织网试验筛”；
将1995版“方法原理概要”编入本版“方法概述”中；-增加了旋转气流筛原理图；
-增加了两种标准筛的规格要求；将1995版\筛检方法（一）、筛检方法（二)”修改为\负压筛析法、振筛机法”增加了负压筛析法中筛分时间按标准筛筛孔尺寸确定；将1995版筛检方法（一)中的试验用样量5g修改为10g；将1995版5.1.1和5.2.1的设备、仪器的英文序号修改为数字序号；增加了术语“筛分终点”和“细度”的英文。本标准由中国建筑材料联合会提出。本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。本标准负责起草单位：威阳非金属矿研究设计院。本标准主要起草人：张罕博。

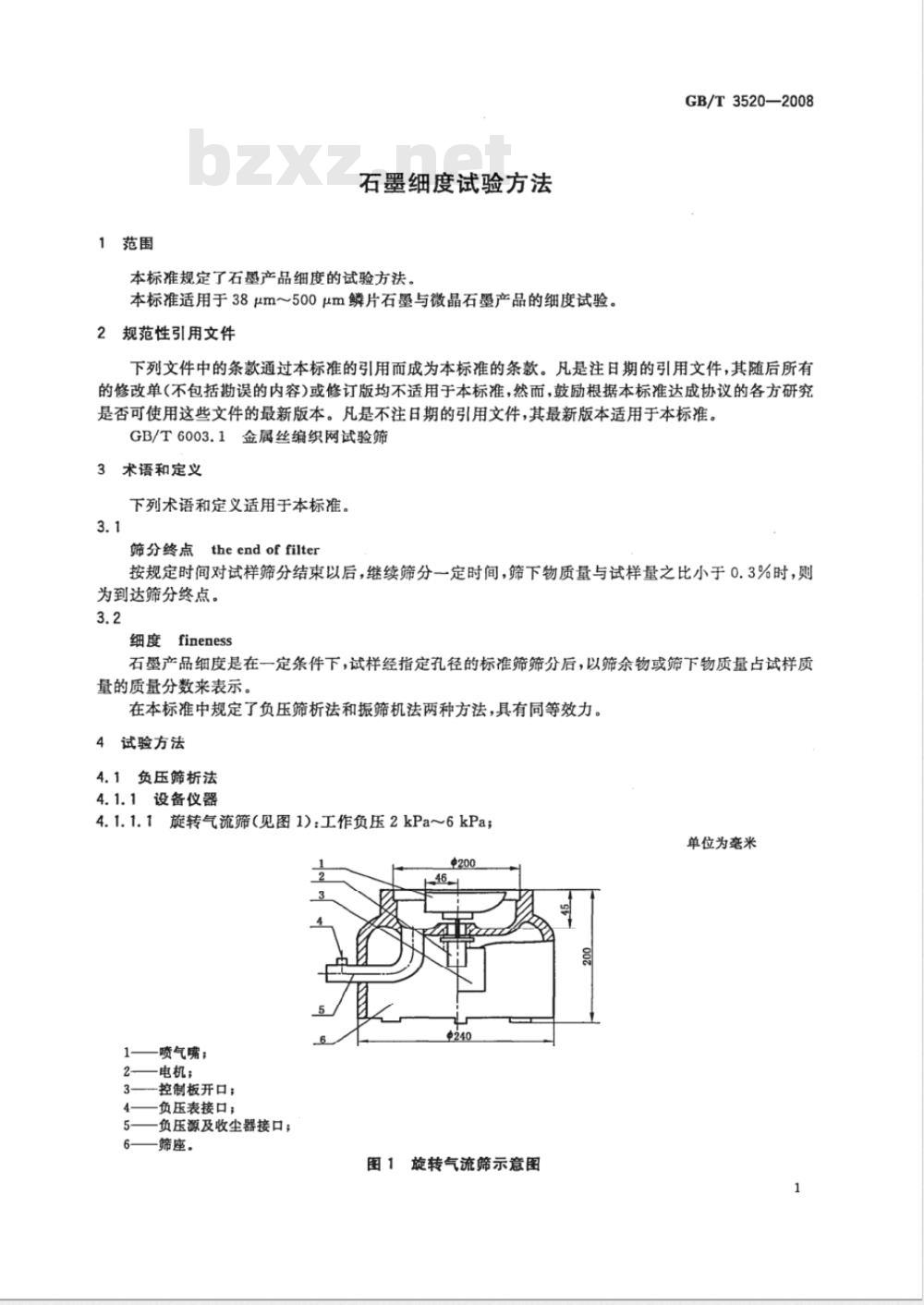

本标准1983年首次发布，1995年第一次修订，本版为第二次修订。1范围
石墨细度试验方法
本标准规定了石墨产品细度的试验方法。本标准适用于38μm～500μm鳞片石墨与微晶石墨产品的细度试验。2规范性引用文件
GB/T3520—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6003.1金属丝编织网试验筛3术语和定义
下列术语和定义适用于本标准。3.1
筛分终点theend of filter
按规定时间对试样筛分结束以后，继续筛分一定时间，筛下物质量与试样量之比小于0.3%时，则为到达筛分终点。
细度fineness
石墨产品细度是在一定条件下，试样经指定孔径的标准筛筛分后，以筛余物或筛下物质量占试样质量的质量分数来表示。
在本标准中规定了负压筛析法和振筛机法两种方法，具有同等效力。4试验方法
4.1负压筛析法
4.1.1设备仪器
4.1.1.1旋转气流筛（见图1)：工作负压2kPa～6kPa；单位为毫米
中200
喷气嘴；
电机；
一控制板开口：
负压表接口；
负压源及收尘器接口；
筛座。
图1旋转气流筛示意图
GB/T3520—2008

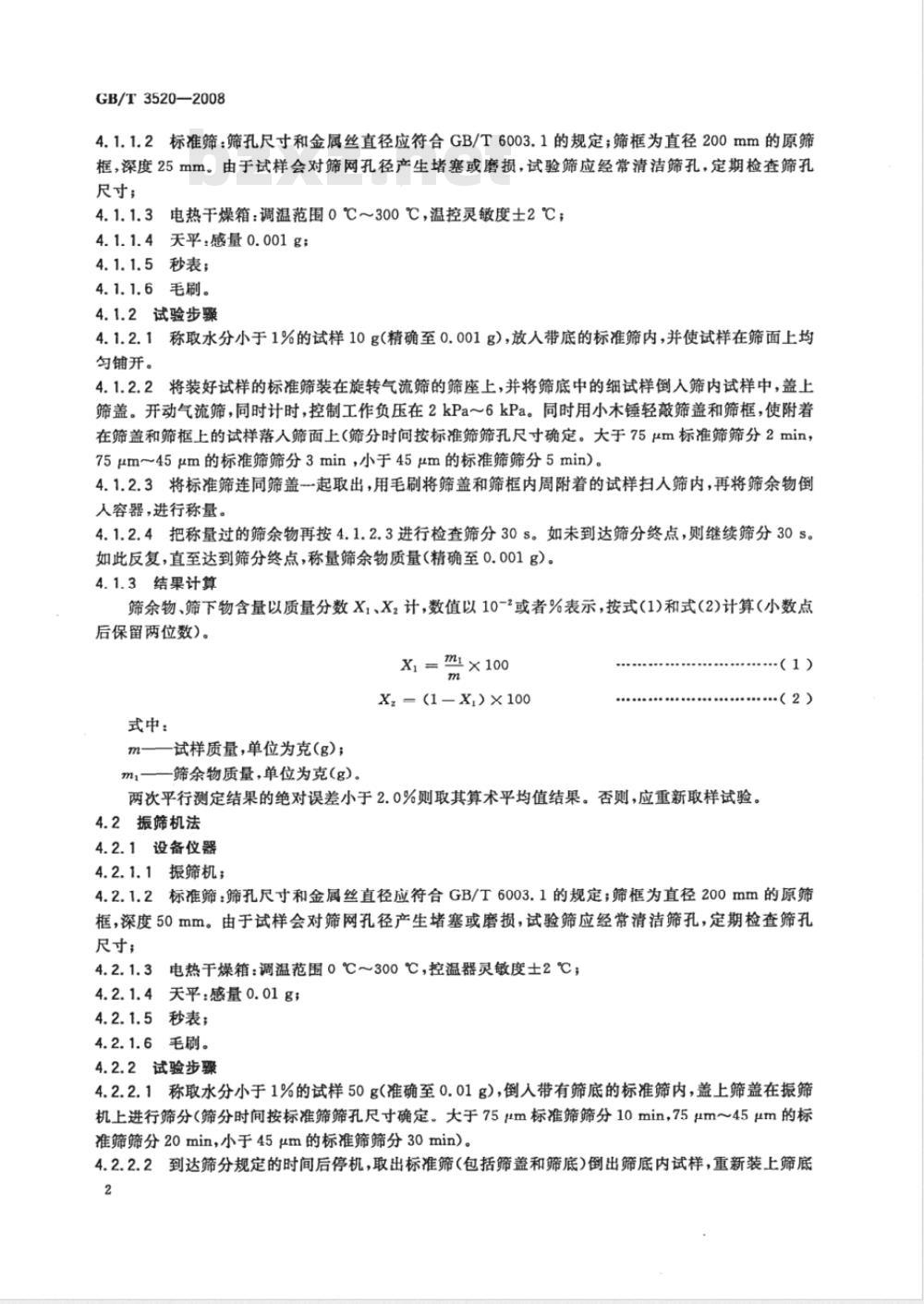

4.1.1.2标准筛：筛孔尺寸和金属丝直径应符合GB/T6003.1的规定；筛框为直径200mm的原筛框，深度25mm。由于试样会对筛网孔径产生堵塞或磨损，试验筛应经常清洁筛孔，定期检查筛孔尺寸；
电热干燥箱：调温范围0℃～300℃，温控灵敏度士2℃；4.1.1.3
4.1.1.4天平：感量0.001g；
4.1.1.5秒表；
4.1.1.6毛刷。
4.1.2试验步骤
4.1.2.1称取水分小于1%的试样10g(精确至0.001g)，放人带底的标准筛内，并使试样在筛面上均匀铺并。
4.1.2.2将装好试样的标准筛装在旋转气流筛的筛座上，并将筛底中的细试样倒人筛内试样中，盖上筛盖。开动气流筛，同时计时，控制工作负压在2kPa～6kPa。同时用小木锤轻敲筛盖和筛框，使附着在筛盖和筛框上的试样落人筛面上（筛分时问按标准筛筛孔尺寸确定。大于75μm标准筛筛分2min，75μm～45μm的标准筛筛分3min，小于45μm的标准筛筛分5min）。4.1.2.3将标准筛连同筛盖-起取出，用毛刷将筛盖和筛框内周附着的试样扫人筛内，再将筛余物倒人容器，进行称量。
4.1.2.4把称量过的筛余物再按4.1.2.3进行检查筛分30S。如未到达筛分终点，则继续筛分30s。如此反复，直至达到筛分终点，称量筛余物质量（精确至0.001g）。4.1.3结果计算
筛余物、筛下物含量以质量分数X、X2计，数值以10-或者%表示，按式(1)和式(2)计算（小数点后保留两位数）。
Xi=m×100
Xz=(1-X)×100
式中：
m—试样质量，单位为克(g)；
m1——筛余物质量，单位为克(g)。两次平行测定结果的绝对误差小于2.0%则取其算术平均值结果。否则，应重新取样试验。4.2振筛机法
4.2.1设备仪器
4.2.1.1振筛机；
（2）
4.2.1.2标准筛：筛孔尺寸和金属丝直径应符合GB/T6003.1的规定；筛框为直径200mm的原筛框，深度50mm。由于试样会对筛网孔径产生堵塞或磨损，试验筛应经常清洁筛孔，定期检查筛孔尺寸；
电热干燥箱：调温范围0℃～300℃，控温器灵敏度士2℃；4.2.1.3
4.2.1.4天平：感量0.01g；
4.2.1.5秒表；
4.2.1.6毛刷。
4.2.2试验步骤
4.2.2.1称取水分小于1%的试样50g（准确至0.01g），倒入带有筛底的标准筛内，盖上筛盖在振筛机上进行筛分（筛分时间按标准筛筛孔尺寸确定。大于75μm标准筛筛分10min，75μm～45μm的标准筛筛分20min，小于45μm的标准筛筛分30min）。4.2.2.2到达筛分规定的时间后停机，取出标准筛（包括筛盖和筛底）倒出筛底内试样，重新装上筛底2
GB/T3520—2008

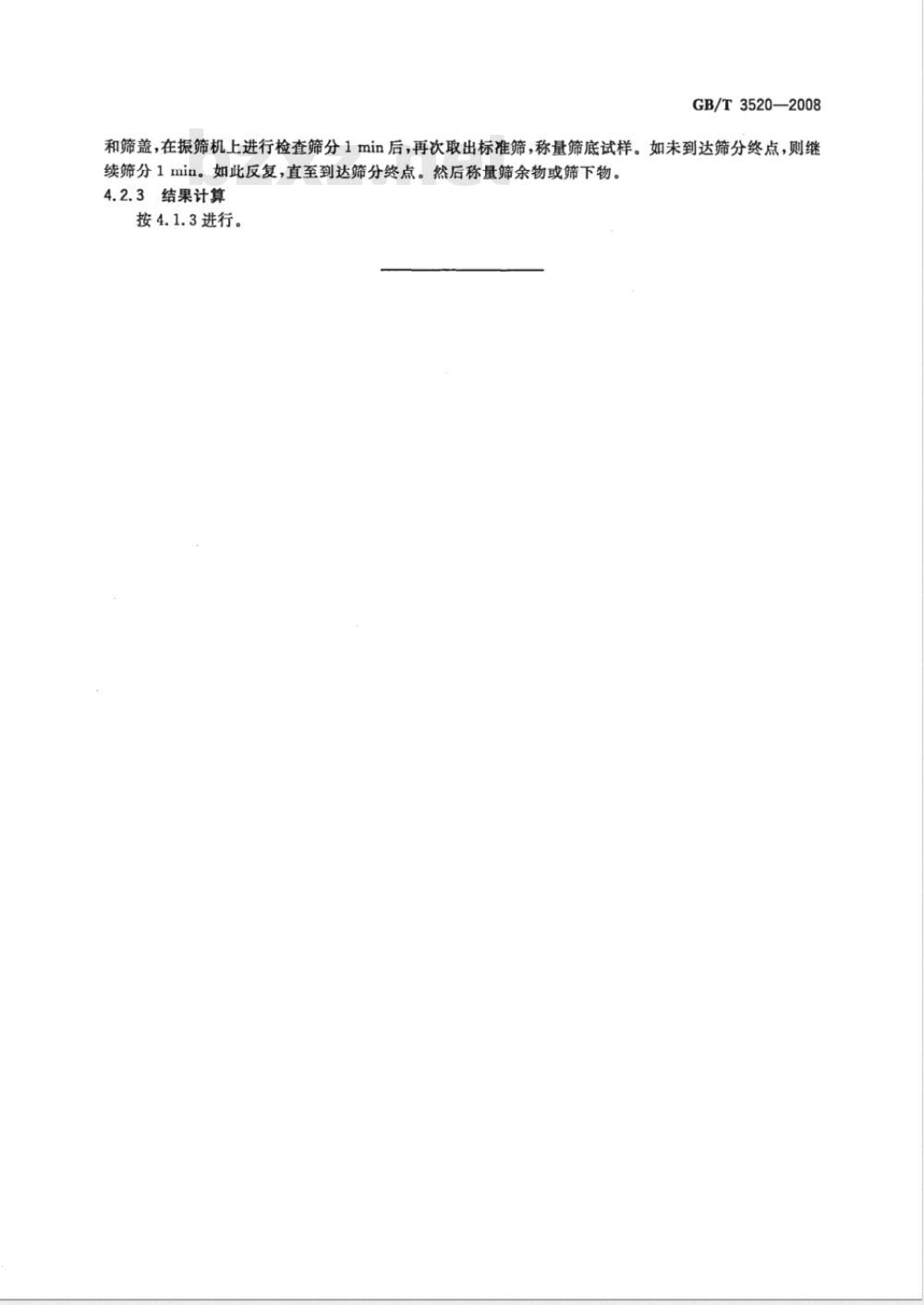

和筛盖，在振筛机上进行检查筛分1min后，再次取出标准筛，称量筛底试样。如未到达筛分终点，则继续筛分1min。如此反复，直至到达筛分终点。然后称量筛余物或筛下物。4.2.3结果计算
按4.1.3进行。
GB/T3520-2008
中华人民共
国家标准
石墨细度试验方法
GB/T3520—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2008年11月第一版2008年11月第一次印刷*
书号：155066·1-34640
青由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
