【国家标准(GB)】 鳞片石墨

ICS73.080
中华人民共和国国家标准
GB/T3518—2008
代替GB/T3518--1995
鳞片石墨
Flake graphite
2008-08-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

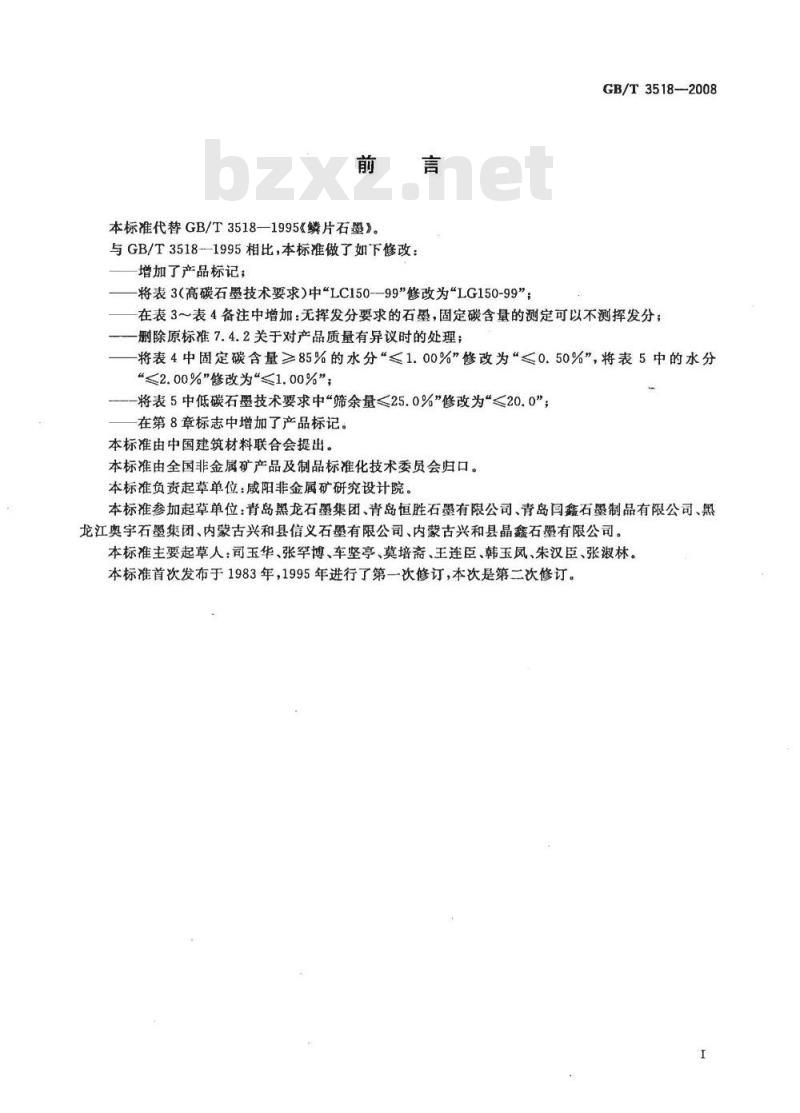

本标准代替GB/T3518—1995《鳞片石墨》。与GB/T3518--1995相比，本标准做了如下修改：增加了产品标记；
将表3（高碳石墨技术要求）中“LC150--99”修改为LG150-99”；GB/T3518—2008
在表3～表4备注中增加：无挥发分要求的石墨，固定碳含量的测定可以不测挥发分；删除原标准7.4.2关于对产品质量有异议时的处理；将表4中固定碳含量≥85%的水分“<1.00%”修改为“<0.50%”，将表5中的水分“≤2.00%”修改为“≤1.00%”；将表5中低碳石墨技术要求中“筛余量≤25.0%”修改为“≤20.0”；在第8章标志中增加了产品标记。本标准由中国建筑材料联合会提出。本标准由全国非金属矿产品及制品标准化技术委员会归口。本标准负责起草单位：咸阳非金属矿研究设计院。本标准参加起草单位：青岛黑龙石墨集团、青岛恒胜石墨有限公司、青岛闫鑫石墨制品有限公司、黑龙江奥宇石墨集团、内蒙古兴和县信义石墅有限公司、内蒙古兴和县晶鑫石墨有限公司。本标准主要起草人：司玉华、张罕博、车坚亭、莫培斋、王连臣、韩玉凤、朱汉臣、张淑林。本标准首次发布于1983年，1995年进行了第一次修订，本次是第二次修订。1范围
鳞片石墨
GB/T3518—2008

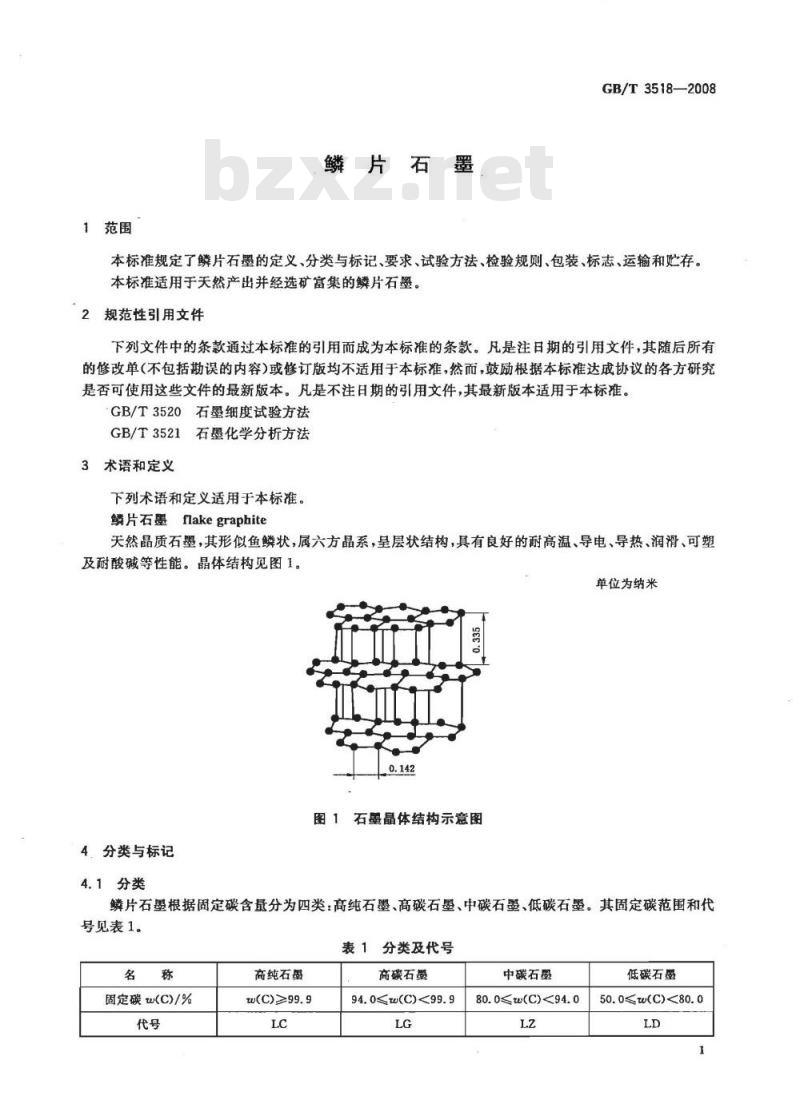

本标准规定了鳞片石墨的定义、分类与标记、要求、试验方法、检验规则、包装、标志、运输和贮存。本标准适用于天然产出并经选矿富集的鳞片石墨。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3520石墨细度试验方法
GB/T3521石墨化学分析方法
3术语和定义
下列术语和定义适用于本标准。鳞片石墨flakegraphite
天然晶质石墨，其形似鱼鳞状，属六方晶系，呈层状结构，其有良好的耐高温、导电、导热、润滑、可塑及耐酸碱等性能。晶体结构见图1。单位为纳米
图1石墨晶体结构示意图
4、分类与标记
4.1分类
鳞片石墨根据固定碳含量分为四类：高纯石墨、高碳石墨、中碳石墨、低碳石墨。其固定碳范围和代号见表1。
表1分类及代号
固定碳w(C)/%
高纯石蟹
w(C)≥99.9
高碳石墨
94.0≤w(C)<99.9
中碳石墨
80.0低碳石墨
50.0GB/T3518--2008

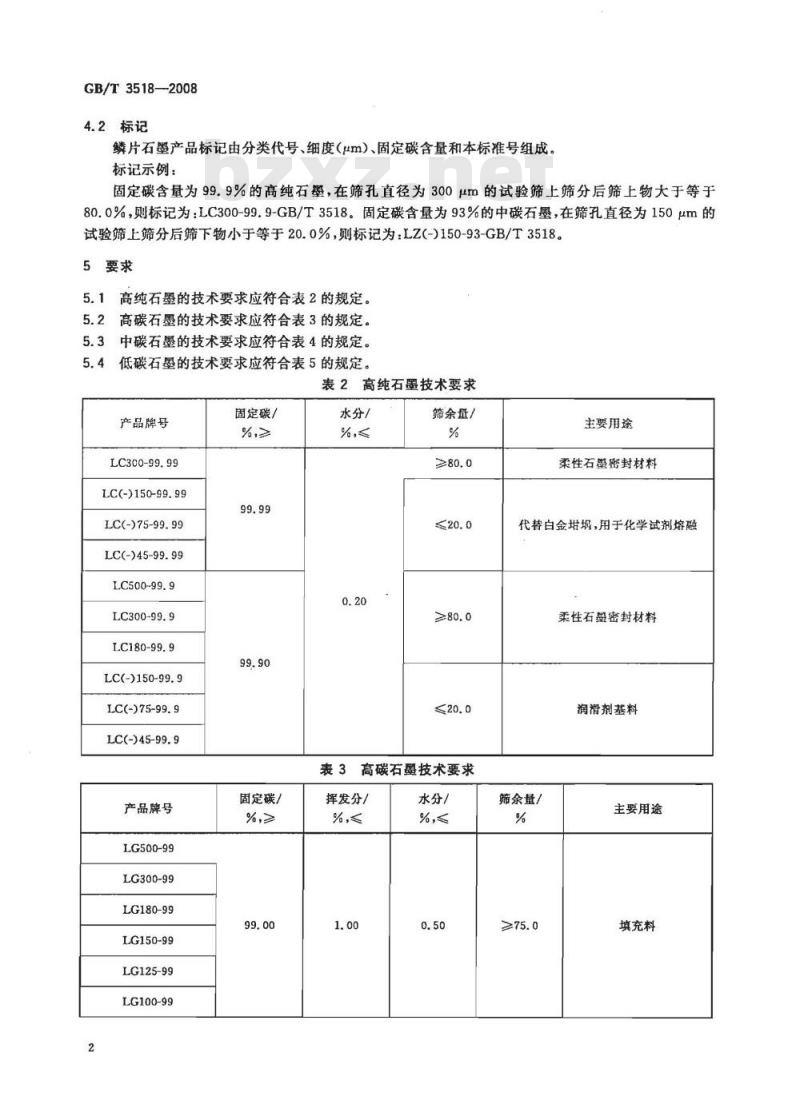

4.2标记
鳞片石墨产品标记由分类代号、细度（um）、固定碳含量和本标准号组成。标记示例：
固定碳含量为99.9%的高纯石墨，在筛孔直径为300μm的试验筛上筛分后筛上物大于等于80.0%，则标记为：LC300-99.9-GB/T3518。固定碳含量为93%的中碳石墨，在筛孔直径为150μm的试验筛上筛分后筛下物小于等于20.0%，则标记为：LZ(-)150-93-GB/T3518。5要求
5.1高纯石墨的技术要求应符合表2的规定。5.2高碳石墨的技术要求应符合表3的规定。中碳石墨的技术要求应符合表4的规定。5.3
低碳石墨的技术要求应符合表5的规定。5.4
表2高纯石墨技术要求
产品牌号
LC300-99.99
LC(-)150-99.99
LC(-)75-99.99
LC(-)45-99.99
LC500-99.9
LC300-99.9
LC180-99.9
LC(-)150-99.9
LC(-)75-99.9
LC(-)45-99.9
产品牌号
LG500-99
LG300-99
LG180-99
LG150-99
LG125-99
LG100-99
固定碳/
固定碳/
水分/
筛余量/
表3高碳石墨技术要求
挥发分/
水分/
主要用途
柔性石墨密封材料
代替白金垢，用于化学试剂熔融柔性石墨密封材料
润滑剂基料
筛余量/
主要用途
填充料

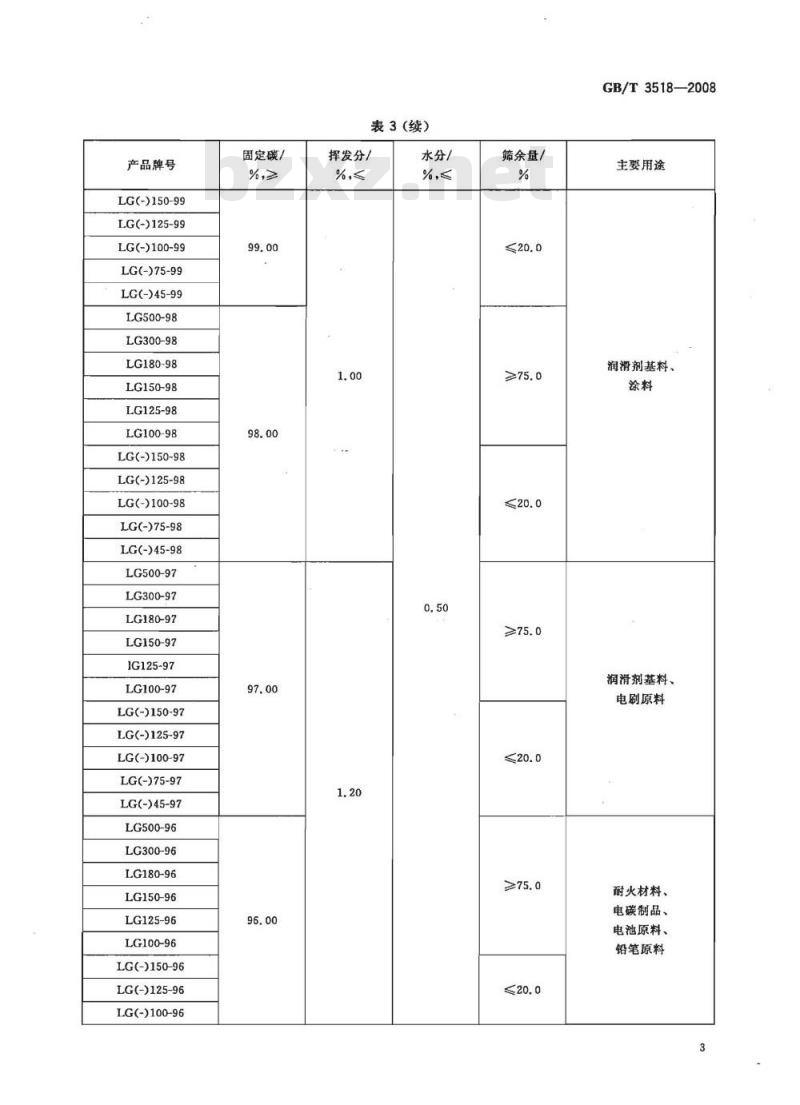

产品牌号
LG(-)150-99
LG(-)125-99
LG(-)100-99
LG(-)75-99
LG(-)45-99
LG500-98
LG300-98
LG180-98
LG150-98bzxZ.net
LG125-98
LG100-98
LG(-)150-98
LG(-)125-98
LG(-)100-98
LG(-)75-98
LG(-)45-98
LG500-97
LG300-97
LG180-97
LG150-97
1G125-97
LG100-97
LG(-)150-97
LG(-)125-97
LG(-)100-97
LG(-)75-97
LG(-)45-97
LG500-96
LG300-96
LG180-96
LG150-96
LG125-96
LG100-96
LG(-)150-96
LG(-)125-96
LG(-)100-96
固定碳/
表3(续）
挥发分/
水分/
筛余量/
GB/T3518-—2008
主要用途
润滑剂基料、
润滑剂基料、
电刷原料
耐火材料、
电碳制品、
电池原料、
铅笔原料
GB/T3518—2008
产品牌号
LG(-)75-96
LG(-)45-96
LG500-95
LG300-95
LG180-95
LG150-95
LG125-95
LG100-95
LG(-)150-95
LG(-)125-95
LG(-)100-95
LG(-)75-95
LG(-)45-95
LG500-94
LG300-94
LG180-94
LG150-94
LG125-94
LG100-94
LG(-)150-94
LG(-)125-94
LG(-)100-94
LG(-)75-94
LG(-)45-94
固定碳/
表3（续）
挥发分/
水分/
注：无挥发分要求的石墨，固定碳含量的测定可以不测挥发分。表4中碳石墨技术要求
产品牌号
LZ500-93
L7300-93
LZ180-93
LZ150-93
LZ125-93
LZ100-93
LZ(-)150-93
LZ(-)125-93
固定碳/
挥发分/
水分/
筛余量/
筛余量/
主要用途
耐火材料、电碳制品、
电池原料、铅笔原料
电碳制品
耐火材料、
电碳制品、
电池原料、
铅笔原料
电碳制品
主要用途
培埚、
耐火材料、
产品牌号
LZ(-)100-93
LZ(-)75-93
LZ(-)45-93
LZ500-92
L2300-92
LZ180-92
LZ150-92
LZ125-92
LZ100-92
LZ(-)150-92
LZ(-)125-92
LZ(-)100-92
LZ(-)75-92
LZ(-)45-92
LZ500-91
LZ300-91
LZ180-91
LZ150-91
LZ125-91
LZ100-91
LZ(-)150-91
LZ(-)125-91
LZ(-)100-91
LZ(-)75-91
LZ(-)45-91
LZ500-90
LZ300-90
LZ180-90
LZ150-90
LZ125-90
LZ100-90
LZ(-)150-90
LZ(-)125-90
LZ(-)100-90
LZ(-)75-90
LZ(-)45-90
固定碳/
表4(续）
挥发分/
水分/
筛余盘/
GB/T3518--2008
主要用途
耐火材料、
耐火材料
铅笔原料、
电池原料
GB/T3518-2008
产品牌号
LZ500-89
LZ300-89
LZ180-89
LZ150-89
LZ125-89
LZ100-89
LZ(-)150-89
LZ(-)125-89
LZ(-)100-89
LZ(-)75-89
LZ(-)45-89
LZ(-)38-89
LZ500-88
LZ300-88
LZ180-88
LZ150-88
LZ125-88
LZ100-88
LZ(-)150-88
LZ(-)125-88
LZ(-)100-88
LZ(-)75-88
LZ(-)45-88
L.Z(-)38-88
LZ500-87
LZ300-87
LZ180-87
LZ150-87
LZ125-87
LZ100-87
LZ(-)150-87
LZ(-)125-87
LZ(-)100-87
LZ(-)75-87
LZ(-)45-87
LZ(-)38-87
LZ500-86
固定碳/
表4（续）
挥发分/
水分/
筛余量/
主要用途
地、耐火材料
铅笔原料、
电池原料
邯璃、
耐火材料
铅笔原料、
电池原料
堆埚、
耐火材料
铸造涂料
耐火材料
产品牌号
LZ300-86
LZ180-86
LZ150-86
L2125-86
LZ100-86
LZ(-)150-86
LZ(-)125-86
LZ(-)100-86
LZ(-)75-86
LZ(-)45-86
LZ500-85
LZ300-85
LZ180-85
LZ150-85
LZ125-85
LZ100-85
LZ(-)150-85
LZ(-)125-85
LZ(-)100-85
LZ(-)75-85
LZ(-)45-85
LZ500-83
LZ300-83
LZ180-83
LZ150-83
LZ125-83
LZ100-83
LZ(-)150-83
LZ(-)125-83
LZ(-)100-83
LZ(-)75-83
LZ(-)45-83
LZ500-80
LZ300-80
LZ180-80
LZ150-80
LZ125-80
固定碳/
表4(续）
挥发分/
水分/
筛余量/
GB/T3518-—2008
主要用途
耐火材料
铸造涂料
耐火材料
铸造材料
耐火材料
铸造材料
耐火材料
GB/T3518—2008
产品牌号
LZ100-80
LZ(-)150-80
LZ(-)125-80
LZ(-)100-80
LZ(-)75-80
LZ(-)45-80
固定碳/
表4（续）
挥发分/
水分/
注：无挥发分要求的石墨，固定碳含量的测定可以不测挥发分。表5低碳石墨技术要求
产品牌号
LD(-)150-75
LD(-)75-75
LD(-)150-70
LD(-)75-70
LD(-)150-65
LD(-)75-65
LD(-)150-60
LD(-)75-60
LD(-)150-55
LD(-)75-55
LD(-)150-50
LD(-)75-50
6试验方法
固定碳/
水分/
6.1固定碳、挥发分、水分测定按GB/T3521进行。6.2筛余量测定按GB/T3520进行。7检验规则
7.1批量
筛余量/
筛余量/
主要用途
耐火材料
铸造材料
主要用途
铸造涂料
一次交付的同一牌号袋装或桶装鳞片石墨以60t为一批，不足60t仍按一批计算。7.2取样
袋装或桶装鳞片石墨按系统取样方法取样，即把一批产品中的每个袋按一定顺序排列，从1至n袋产品中随机选一袋进行取样，然后每隔n一1袋抽一袋进行取样，每个袋中的取样量相同，将所取样品合并混匀，作为该批产品样品。
每一批产品取样的袋数（n)，按下式计算：8
式中：
-每一批产品取样的袋数；
N-—每批产品的总袋数。
GB/T3518—2008
当计算的n带有小数时，小数部分应舍去，当N≤100时，应从每个袋中取样。取样时，用取样钎插人袋中抽取。每批取样量不得小于1kg。7.3制样
将所取样品倒在一个有足够强度和适当大小的正方形塑料薄膜或纸（洁净的布）上，用翻滚法充分混勾（至少15次）。用四分法分成两份，一份试验用，一份留作备样。7.4判定原则
产品符合表2～表5中全部技术要求时为合格品。若有一项或一项以上指标达不到标准要求，应从同批产品的取样袋中加倍取样复检，以复检结果做为最终结果。8包装、标志、运输和贮存
8.1鳞片石一般应用袋装。包装袋要坚固、整洁、密闭。每袋净重20kg士0.20kg、25kg士0.20kg.1000kg±10kg。
8.2包装袋上应有标志，包括商标、产品名称、生产单位、产品标记、生产日期或批号、净重。8.3每袋产品应附有合格证。合格证上应标明产品名称、生产单位、商标、产品标志、执行标准、检验结果、批号或出广日期，检验员号码及检验部门印章。8.4运输和贮存过程中应防雨、防潮、防破包。GB/T3518-2008
中华人民共和国
国家标准
鳞片石墨
GB/T3518—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net,cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16印张1字数19千字2008年11月第一次印刷
2008年11月第一版
书号：155066·1-34625
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
