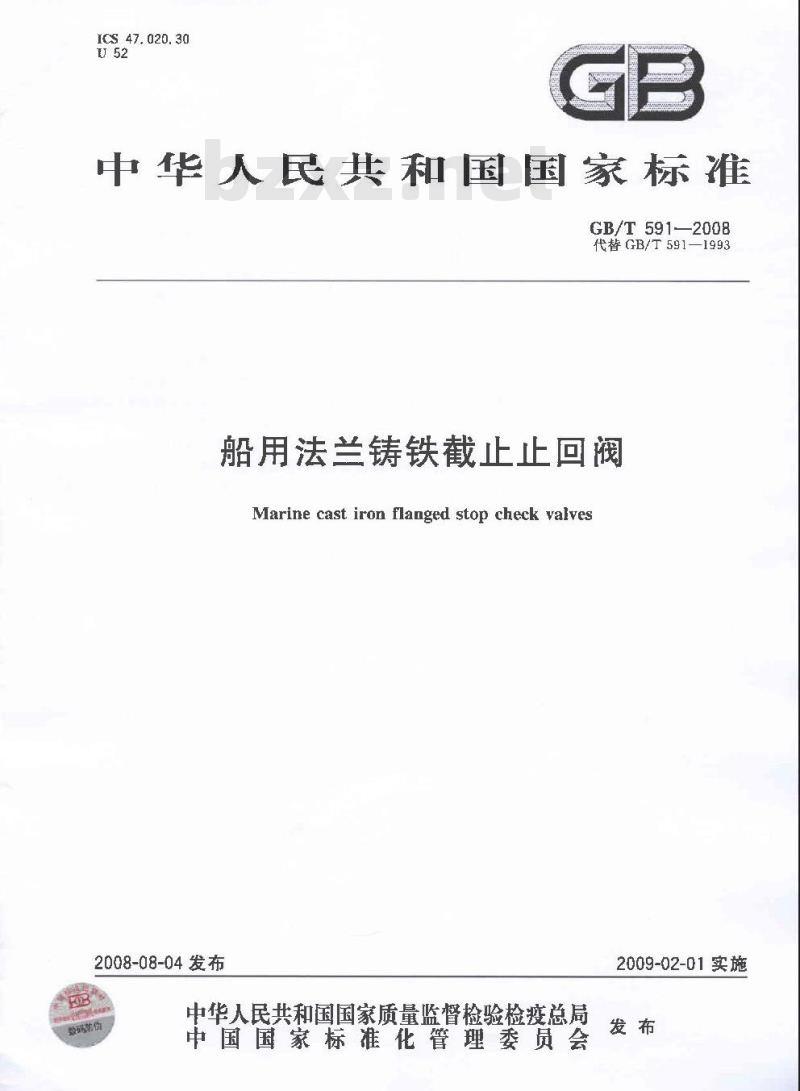

【国家标准(GB)】 船用法兰铸铁截止止回阀

ICS 47. 020. 30
中华人民共和国国家标准
GB/T5912008下载标准就来标准下载网
代替GB/T591—1993
船用法兰铸铁截止止回阀
Marine cast iron flanged stop check valves2008-08-04发布
数码游价
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

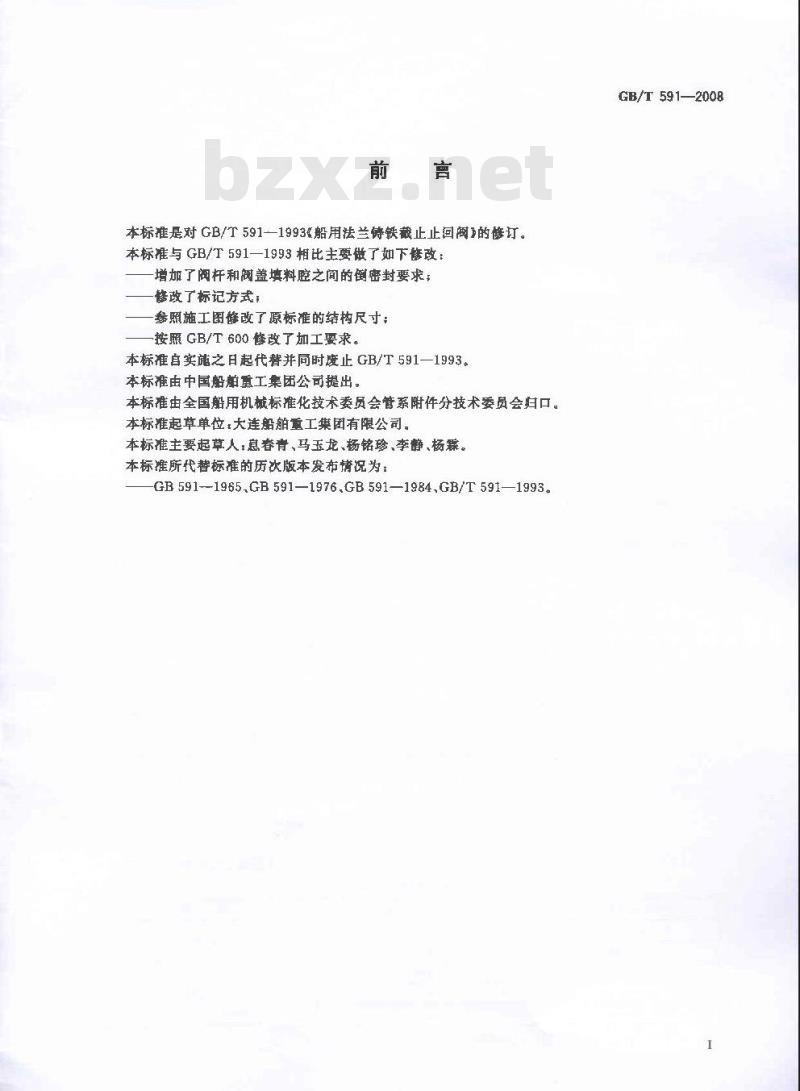

本标准是对GB/T591-1993船用法兰铁截止止回阀》的修订。本标准与GB/T591—1993相比主要做了如下修改：增加了阀杆和阀盖填料腔之间的倒密封要求；改了标记方式：
参照施工图修改了原标准的结构尺寸：按照 GB/T 600修改了加工要求。本标准自实施之日起代替并同时度止GB/T591—1993。本标准由中国船单重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位，大连船舶重工集团有限公司。本标准主要起草人，息春青、马玉龙、杨铭珍，李静、杨霖。本标准所代替标准的历次版本发布情况为：GB591-1965.GB591—1976.GB591—1984.GB/T591—1993。GB/T591—2008

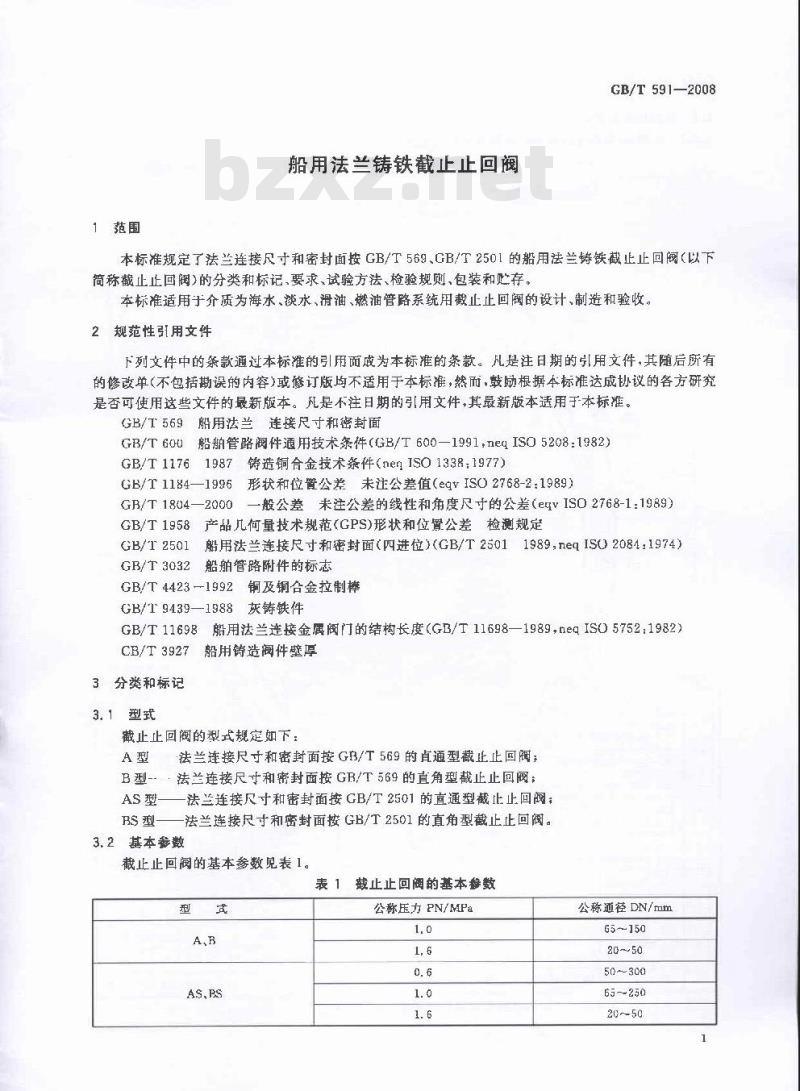

1范围
船用法兰铸铁截止止回阀
GB/T591—2008
本标准规定了法兰连接尺寸和密封面按GB/T569、GB/T2501的船用法兰铸铁截止止回阀（以下简称截止止回阀）的分类和标记，要求、试验方法、检验规则、包装和贮存。本标准适用于介质为海水、水、滑油、燃油管路系统用截止止回阀的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T569船用法兰连接尺寸和密封面GB/T 600
GB/T 1176
船舶管路阀件通用技术条件（GB/T600—1991，neqISO5208：1982）铸造铜合金技术条件（nenISO13381977）1987
GB/T 1184—1996
GB/T1804—2000
GB/T1958
GB/T2501
GB/T3032
形状和位置公差未注公差值（egYISO2768-2：1989）一般公差未注公差的线性和角度尺寸的公差（evISO2768-1:1989）产品几何量技术规范(GPS)形状和位置公差检测规定船用法兰连接尺寸和密封面（四进位）（GB/T25011989，neqISO2084：1974）船舶管路附件的标志
GB/T 4423 --1992
铜及铜合金拉制摔
GB/T9439—1988
灰铸铁件
GB/T11698船用法兰连接金属阀门的结构长度（GB/T11698—1989，neqISO5752:1982)CB/T3927
3分类和标记
3.1型式
船用铸造阀件壁厚
截止止回阀的型式规定如下：
法兰连接尺寸和密封面按GB/T569的直通型截止止回阀；B型--：法兰连接尺寸和密封面按GB/T569的直角型截止止回阀；AS型——法兰连接尺寸和密封面按CGB/T2501的直通型截止止回阀：BS型
法兰连接尺寸和密封面按GB/T2501的直角型截止止回阀。3. 2基本参数
截止止回阀的基本参数见表1。
截止止回阀的基本参数
公称压力PN/MPa
公称通径 DN/ rnm
50~300
65~250
GB/T591—2008

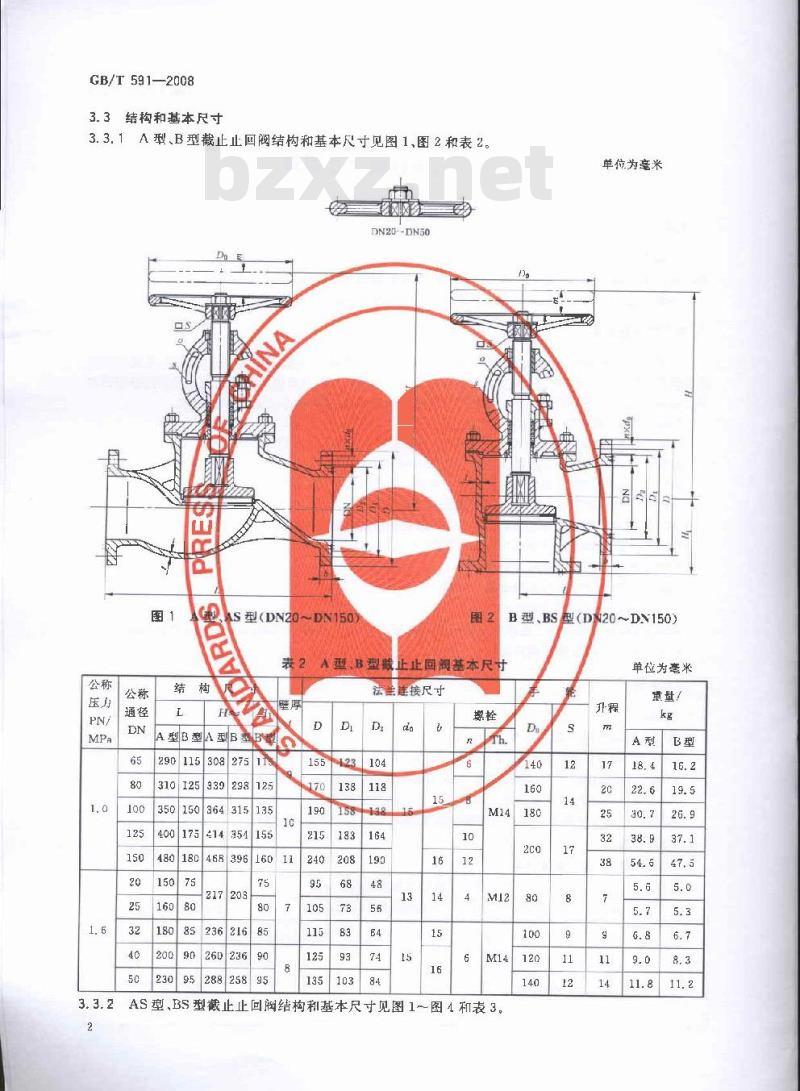

3.3结构和基本尺寸
3.3.1A型、B型截止止回阀结构和基本尺寸见图1、图2和表2。DN20--DN50
LS型DN20~DN150
单位为毫米
B型、BS型（DN20~DN150）
A型B型载止止回阔基本尺寸
A型E型A型B
260236
连接尺寸

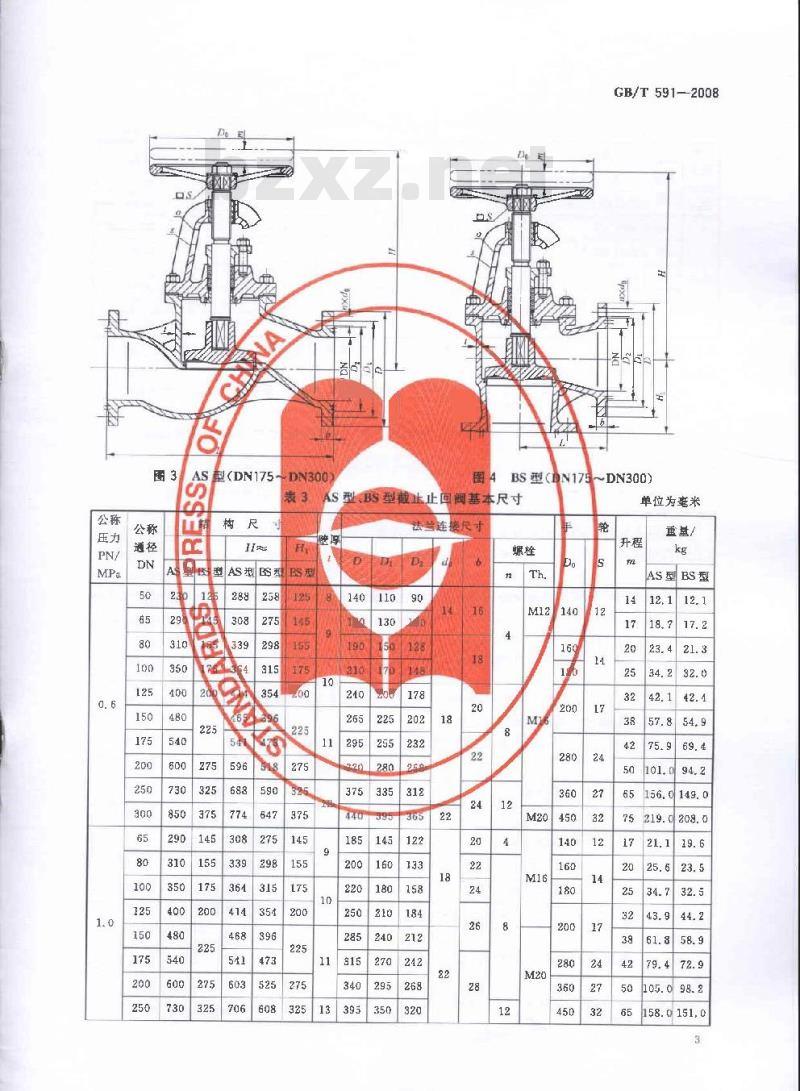

AS型、B5型截止止回阀结构利基本尺寸见图1图4和表3。D
单位为毫米
重量！
型DN175-
AS型BS型
GB/T 591--2008
BS型(N175~DN300)
AS型、BS型载上止回阀基本尺寸车
单位为毫米
AS型BS型
158.0151,0
GB/T591-2008
3.4标记
AS型IS型AS型ES型BS型
3.4.1产品标记
3.4.2标记示例
表3（续）
法兰连接尺寸
单位为毫米
重量/
AS型BS型
公称通径数值，不足三位的前面加*o”，单位为毫米（mm)10借公称压力的数值，单位为兆帕（MPa）型式
公称压力为1.6MPa，公称通径为50mm，法兰连接尺寸和密封面按GB/T569的法兰铸铁直通截止止回阀标记为：
截止止回阀GB/T591—2008A16050公称压力为1.0MPa，公称通径为150mm，法兰连接尺寸和密封面按GB/T2501的法兰铸铁直角截止止回阀标记为：
截止止回阀GB/T591—2008BS101504要求
4.1材料
截止止回阔的主要零件的材料见表4。表4截止止回润主要零件的材料
零作名称
阎体、阅盖
灰铸铁
铸锡青铜
铝青钢
铸铝膏钢
ZCuSn10Zn2
QAI9-2
ZCuA19Mn2
GR/T 9439—1988
GB/T 1176—1987
GB/T 4423—1992
GB/T1176—1987
4.1.2铸件每炉至少有兰个带炉号的备查试，保存期不应少于3a。4.2强度
截止止回阀阀体和阀盖在1.5PN液压下应无渗漏。4.3密封性
4.3.1截止止回阀阀盘和阀座之间的密封面在1.1PN的液压下应无渗漏。4.3.2截止止回阀密封面止回试验在0.3MPa的液压下，应无渗漏。4
GB/T591—2008
4.3.3截正止回阀阀杆和阀盖填料腔的密封面，在1.1PN的液压下填料腔允许有（0.01DN)mm/s的漏量。
4.4尺寸公差
4.4.1截止止回阅的壁厚应符合CB/T3927的要求；壁厚公差应符合GB/T600的要求。4.4.2截止止回阀的线性尺寸未注公差应符合GB/T18042000之m级的要求。4.4.3AS型、BS型截止止回阀的结构长度公差应符合GB/T11698的要求。4.5形位公差
裁止止可阀的形位公差应符合GB/T11841996之H级的要求。4.6外观
截止止回阀的外观应符合GB/T600的要求。4.7重量
截止止回阀的重量见表2和表3，其重量正偏差应不超过设计重量的4%。4.8标志
截止止回阀的标志应符合GB/T3032的要求。5试验方法
5.1材料
5.1.1截止止回阅铸件的化学成分和力学性能的试验方法按GB/T1176-1987，GB/T94391988的有关规定进行，结果应符合4.1要求。5.1.2除铸件以外的其他材料应提供材质报告单，结果应符合4,1要求。5.2强度
截止止回阀强度试验方法按GB/T600的规定进行，结果应符合4.2要求。5.3密封性
截止止回阀阀盘和阀座之间密封性的试验方法、密封面止回试验方法以及阀杆和阀盖填料腔的密封性试验方法分别按GB/T600的规定进行，结果应符合4.3要求。5.4尺寸公差
截止止回阀线性尺寸公差用相应等级的量具进行检查，结果应符合3.3和4.4要求。5.5形位公差
截止止回阅形位公差按GB/T1958的规定进行检查，结果应符合4.5要求。5.6外观
截止止回阀的外观用目测方法检查，结果应符合4.6要求。5.7重量
将截止止回阅放在分度值不大于0.1kg的衡器上进行称重，结果应符合4.7要求。5.8标志
用目测方法检查截止止回阀的标志，结果应符合4.8要求。6检验规则
6.1检验分类
截止止回阀的检验分类如下：
a）型式检验；
b）出厂检验。
6.2型式检验
6.2.1检验时机
有下列情况之一时，截止止回阀应进行型式检验：GB/T 591—2008
a）产品试制鉴定：
b）产品工艺发生重大变化；
c）上级质量检验部门提出要求。6.2.2检验项目
型式检验的项目应符合表5的规定。表5截止止回阀型式检验和出厂检验的项目序号
检验项目
铸件化学成分和力学性能
密封性
尺寸公差
形位公差
注：为必检项目：一为不检项目。6.2.3 检验样品数量
型式检验
截止止回阀型式检验的样品数量成为三个。6.2.4判定规则
出厂检验
要求的章条号
3.3、4.4
试验方法的章条号
截止止回阀所有样品全部检验项目符合要求，判为型式检验合格。铸件化学成分、力学性能试验若有不符合要求的截止止回阀，则判为型式检验不合格；若有其他不符合要求的项目，应加倍取样复验；若复验符合婴求，仍判截止止回阀型式检验合格，若复验仍有不符合要求的项目，则判该截止止回阀型式检验不合格。
6.3出厂检验
6.3.1检验项目
截止止回阀出厂检验项目和顺序见表5。6.3.2检验样品数量
除材料检验按组批规格（同一炉号为一批）检验外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的截止止回阀判定出厂检验合格：铸件化学成分，力学性能试验若有不符合要求的截止止回阅，则判为出厂检验不合格，其他项目的检验，若有不符合要求的截止止回，允许返修后进行复验。若复验符合要求，仍判该截止止回阀出厂检验合格；若复验仍不符合要求，则判该截止止回阀出厂检验不合格。
7包装和存
截止止回阀的包装和贮存按GB/T600的规定进行。6
GB/T591-2008
中华人民共和国
国家标准
船用法兰铸铁截止止回阀
GB/T591—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮敢编码：100045
网址 www, $pc. net. cn
电话：6852394668517548
中国标准出版社素皇岛印刷厂印剧各地新华书店经销
开本880×12301/16印张0.75字数13千字2008年12月第一版
2008年12月第一次印刷
书号：1550661-34425定价14.00元如有印装差错
营由本社发行中心调换
版权专有便权必究
举报电话：（010)68533533
