GB/T590—2008
代替GB/T590-1993
船用法兰铸铁截止阀
Marine cast iron flanged stop valves2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-02-01实施

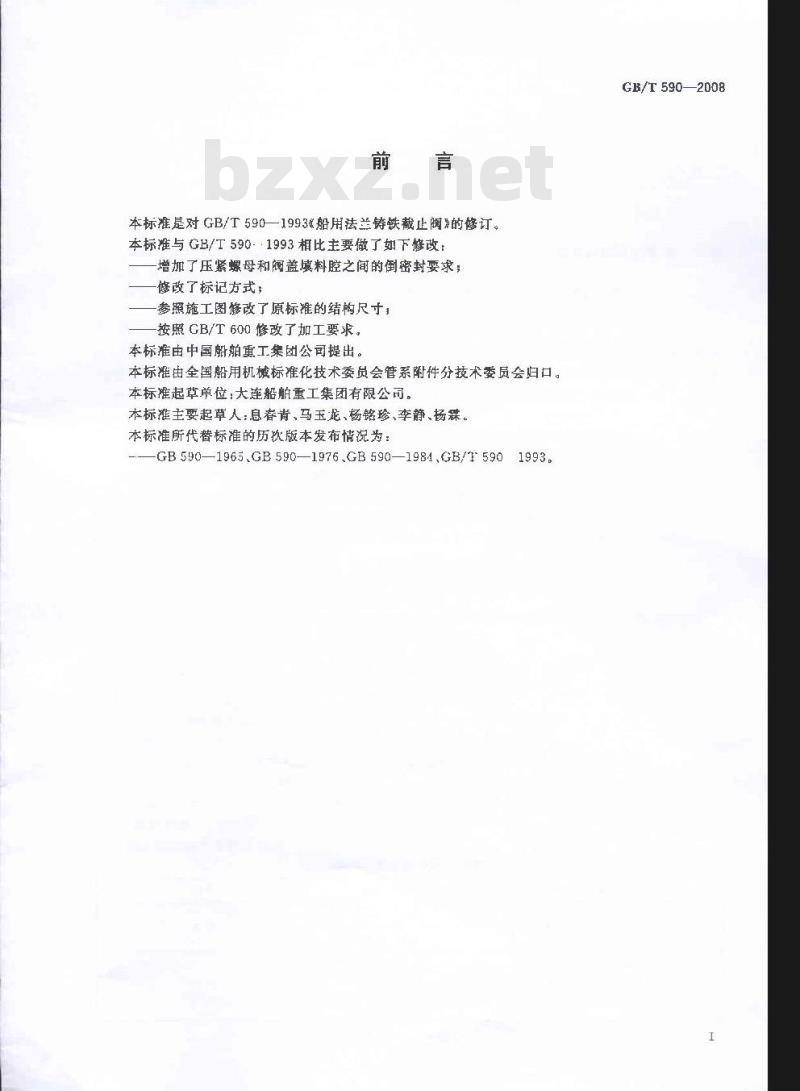

本标准是对GB/T590—1993船用法兰铸铁截止阀》的修订。本标准与GB/T590-：1993相比主要做了如下修改：增加了压紧螺母和阀盖填料腔之间的倒密封要求；修改了标记方式；
参照施工图修改了原标准的结构尺寸，按照GB/T600修改了加工要求。
本标准由中国舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司。本标准主要起草人：息春青、马玉龙、杨铭珍、李静、杨殊。本标准所代替标准的历次版本发布情况为：-GB5901965,GB590—1976.GB 590—1984,GB/T 5901993.GB/T590—2008

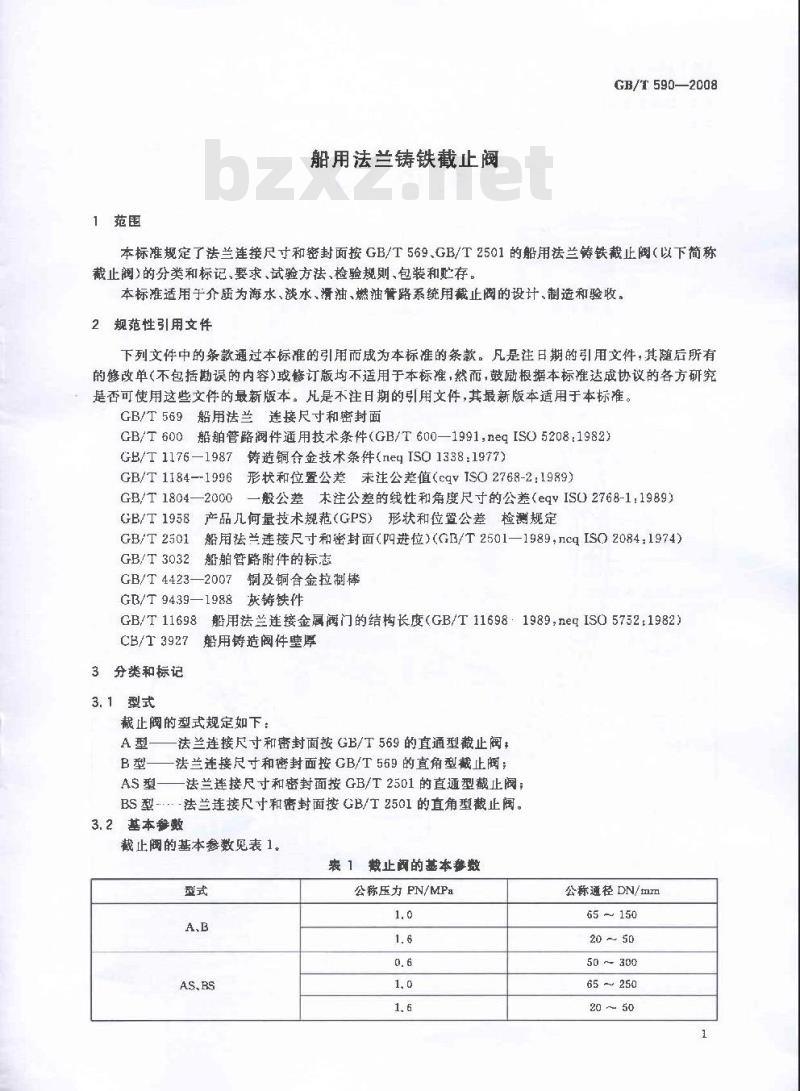

1范围
船用法兰铸铁截止阀
GB/T 590—2008
本标准规定了法兰连接尺寸和密封面按GB/T569、GB/T2501的船用法兰铸铁截止阀（以下简称截止阀的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于介质为海水、淡水，滑油、燃油管路系统用截止阅的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T569船用法兰连接尺寸和密封面GB/T 600
船舶管路阀件通用技术条件（GB/T600—1991,neqISO5208.1982)GB/T 1176—1987
铸造铜合金技术条件（negISO1338：1977）GB/T 1184—1996
形状和位置公差未注公差值（cgVJSO2768-2：1989）GB/T 1804—2000
一般公差木注公差的线性和角度尺寸的公差（eqyIS02768-1:1989）GB/T 1958
GB/T 2501
GB/T3032
GB/T 4423
产品几何量技术规范（GPS）形状和位置公差检测规定船用法兰连接尺寸和密封面（进位）(GB/T2501—1989，ncqISO2084：1974)船舶管路附件的标志
GB/T9439—1988
GB/T 11698
CB/T 3927
3分类和标记
3.1型式
铜及铜合金拉制棒
灰铸铁件
船用法兰连接金属阀门的结构长度（GB/T116981989，neqIS05752：1982）船用铸造阀件壁厚
截止阀的型式规定如下：
法兰连接尺寸和密封面按GB/T569的直通型截止阀A型
B型——法兰连接尺寸和密封面按GB/T569的直角型截止阀；AS型-
一法兰连接尺寸和密封面按GB/T2501的直通型截止阀；BS型·法兰连接尺寸和密封面按GB/T2501的直角型截止阀3.2 基本参数
截止阀的基本参数见表1。
表1裁止阅的基本参数
公称压力PN/MPa
公称通径DN/tmum
20～50
50～300
65 ~ 250
20～50
GB/T590—2008
3.3结构和基本尺寸
A型、B型截止阔的结构和基本尺寸见图1、图2和表2.3.3.1
图1A型
型(DN20~DN150
DN20-DN50
单位为毫米
图2B型、BS型(D20+DN150)
表2A型、B型截止阀鑫本尺寸
兰连接尺寸
单位为毫米
兜论重量，
3.3.2AS型、BS型截止阀的结构和基本尺寸按图1～图4和表3。图3
型（DN175~DN300)
AS型BS
S塑BS
GB/T590—-2008
BS型(DN175-DN300)
上间基本尺寸
AS型、BS型截
接民寸
单位为毫米
理论重蛋/
AS型BS型
158.0151.0
GB/T590—2008
结构尺寸
AS型BS型AS型BS型BS型
3.4标记
3.4.1产品标记
3.4.2标记示例
表3（续）
法兰连接尺寸
单位为毫米
理论重量/
公称通径数值，不足三位的前面加“0”，单位为毫米（mm）10倍公称压力的数值，单位为兆帕(MPa)型式
公称压力为1.6MPa，公称通径为50mm，法兰连接尺寸和密封面按GB/T569的直通截止阀标记为截止阁
GB/T590-2008A16050
公称压力为1.0MPa，公称通径为150mrm，法兰连接尺寸和密封面按GB/T2501的直角截止阀标记为：截止阀
4要求
4.1材料
GB/T 590--2008BS10150
4.1.1截止阀主要零件的材料见表4。表4
截止阀主要零件的材料
零作名称
阀体，阀盖
灰铸铁
铝青铜
铸铝青铜
ZCuSn10Zn2
QA19-2
ZCuA19Mn2
标准号
CB/T9439—1988此内容来自标准下载网
GH/T 11761987
GB/T 4423—1992
GB/T 1176—1987
4.1.2铸件每炉应至少有三个带炉号的备查试摔，保存期不应少于3a4.2强度
截止阀阀体和阀盖在1.5PN液压下应无渗漏，4.3密封性
4.3.1截止阀阅盘和阀座之间的密封面在1.1PN的液压下应无渗漏。GB/T590—2008
4.3.2截止阀压紧螺母和阀盖填料腔的密封面,在1.1PV的液压下填料腔允许有(0.01 DN）mm/s的渗据量。
4.4尺寸公差
4.4.1截止阀的壁厚应符合CB/T3927的要求；壁厚公差应符合CB/T600的要求。4.4.2截止阀的线性尺寸未注公差应符合GB/T1804—2000之m级的要求。4.4.3AS型，BS型截止阀的结构长度公差应符合GB/T11698的要求。4.5形位公差
截止阀的形位公差应符合GB/T1184—1996之H级的要求。4.6外观
截止炳的外观应符合GB/T600的要求。4.7直量
截止润的重量见衰2和表3,其重正偏差应不超过理论重量的4%。4.8标志
截止阔的标志应符合GB/T3C32的要求。5试验方法
5.1材料
裁止阀铸件的化学成分和力学性能的试验方法按GB/T1176—1987.GB/T9439—1988的有关规定进行，除铸件以外的其他材料应检查材质报告单，结果应符合4.1要求。5.2强度
截止阀强度试验方法按GB/T600的规定进行，结果应符合4.2要求。5.3密封性
5.3.1截止阀阀盘和阀座之间密封性的试验方法按 GB/T 600 的规定进行,结果应符合 4. 3. 1要求。
5.3.2截止捆压紧螺母和阀盖填料腔的案封性试验方法按GB/T600的规定进行，结果应符合4.3.2要求。
5.4尺寸公差
截止阀线性尺寸公差用相应等级的量具进行检查，结果应符合3.3和4，4要求。5.5形位公差
截止阀形位公差按GB/T1958的规定进行检套，结果应符合4.5要求。5.6外观
截止阀的外观用目测方法检查，结果应符合4.6要求。5.7重最
将截止阀放在分度值不大于0.1kg的衡器上进行称重，结果应符合4.7要求。5.8标志
用目测方法检查截止阔的标志，结果应符合4.8要求。GB/T590-2008
检验规则
6.1检验分类
截止阀的检验分类如下：
a>型式检验；
b)出厂检验。
6.2型式检验
6.2.1检验时机
有下列情况之一时，截止阀应进行型式检验：a）产品试制鉴定：
b）产品工艺发生重大变化：
上级质量检验部门提出要求。
6.2.2检验项目
型式检验的项日应符合表5的规定。表5截止阀型式检验和出厂检验的项目序号
检验项月
密封性
尺寸公差
形位公差
注：为必检项目；一为不检项目。6.2.3检验样品数量
型式检验
截止阀型式检验的样品数量应为三个。6.2.4判定规则
齿厂检验
要求的章条号
试验方法的章条号
截止阀所有样品全部检验项目符合要求，判为型式检验合格。铸件化学成分，力学性能试验若有不符合要求的截止阀，则判为型式检验不合格；若有其他不符合要求的项目，应加倍取样复验：若复验符合要求，仍判截止阀式检验合格；若复验仍有不符合要求的项目，则判该截止阀型式检验不合格。6.3出厂检验
6.3.1检验项目
截止阀出厂检验项目和顺序见表5。6. 3.2检验样品数量
除材料检验按组批规格(同一炉号为一批)检查外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的截止阀判定出厂检验合格：铸件化学成分、力学性能试验若有不符合要求的截止阀，则判为出厂检验不合格其他项目的检验，若有不符合要求的截止阀，允许返修后进行复验。6
GB/T 590—2008
若复验符合要求，仍判该裁止阀出厂检验合格；若复验仍不符合要求，则判该截止阀出厂检验不合格。7包装和存
截止阀的包装和贮存按GB/T600的规定进行。GB/T590-2008
