【国家标准(GB)】金属覆盖层黑色金属材料热镀锌层单位面积质量称量法

本网站发布时间： 2024-06-25 18:37:58

GB/T13825-2008
现行

基本信息

标准号：
GB/T 13825-2008
标准名称：
金属覆盖层黑色金属材料热镀锌层单位面积质量称量法
标准类别：
国家标准(GB)
英文名称：
Metallic coatings - Hot dip galvanized coatings on ferrous materials - Gravimetric determination of the mass per unit area
标准状态：
现行
发布日期：
2008-06-19
实施日期：
2009-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
130.34 KB

标准分类号

标准ICS号：
机械制造>>表面处理和涂覆>>25.220.40金属镀层
中标分类号：
综合>>基础标准>>A29材料防护

关联标准

替代情况：
替代GB/T 13825-1992
采标情况：
IDT ISO 1460:1992(E)

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
10.0 元
出版日期：
2009-01-01
计划单号：
20062161-T-604

其他信息

首发日期：
1992-11-05
起草人：
吉静、张宏伟、史志民、刘冀鲁、贾建新
起草单位：
北京永泰和金属防腐技术有限公司、武汉材料保护研究所
归口单位：
全国金属与非金属覆盖层标准化技术委员会
提出单位：
中国机械工业联合会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
金属覆盖层黑色金属材料热镀锌单位面积质量称量

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准代替ＧＢ／Ｔ１３８２５—１９９２《金属覆盖层黑色金属材料热镀锌层的质量测定称量法》。本标准规定了测定黑色金属材料上热镀锌层单位面积质量的方法。本标准要求精确计算试样的表面积。因此，本标准适用于表面积易于确定的试样。本标准与ＧＢ／Ｔ１３８２５—１９９２相比，主要变化如下：———按照ＩＳＯ１４６０的说明，修改了测量程序说明；———本标准中采用了ＩＳＯ１４６０：１９９２使用的计量符号；———按照ＩＳＯ１４６０：１９９２的规定，第６章采用了国际通用的单位质量计算公式；———按照ＩＳＯ１４６０：１９９２的规定，修改了第７章的试验报告并增加了脚注１)；———按照ＩＳＯ１４６０：１９９２的规定，补充了６．２条重现率的要求。 GB/T 13825-2008 金属覆盖层黑色金属材料热镀锌层单位面积质量称量法 GB/T13825-2008
本标准规定了测定黑色金属材料上热镀锌层单位面积质量的方法。本标准要求精确计算试样的表面积。因此，本标准适用于表面积易于确定的试样。
class="f14" style="padding-top:10px; padding-left:12px; padding-bottom:10px;"> 本标准等同采用ISO1460:1992《金属覆盖层黑色金属材料热镀锌层单位面积质量称量法》(英文版)。
本标准根据ISO1460:1992翻译起草,本标准对应ISO1460:1992作了如下编辑性修改:
---按国内现有的覆盖层系列标准习惯,标准名称前加上金属覆盖层;
---取消了国际标准的前言,增加了我国标准前言;
---用本标准代替本国际标准。
本标准代替GB/T13825-1992《金属覆盖层黑色金属材料热镀锌层的质量测定称量法》。
本标准与GB/T13825-1992相比,主要变化如下:
---按照ISO1460的说明,修改了测量程序说明;
---本标准中采用了ISO1460:1992使用的计量符号;
---按照ISO1460:1992的规定,第6章采用了国际通用的单位质量计算公式;
---按照ISO1460:1992的规定,修改了第7章的试验报告并增加了脚注1);
---按照ISO1460:1992的规定,补充了6.2条重现率的要求。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会(SAC/TC57)归口。
本标准起草单位:北京永泰和金属防腐技术有限公司、马鞍山鼎泰稀土新材料股份有限公司、武汉材料保护研究所。
本标准的主要起草人:吉静、张宏伟、史志民、刘冀鲁、贾建新。
本标准所代替标准的历次版本发布情况为:
---GB/T13825-1992。

标准内容

部分标准内容：

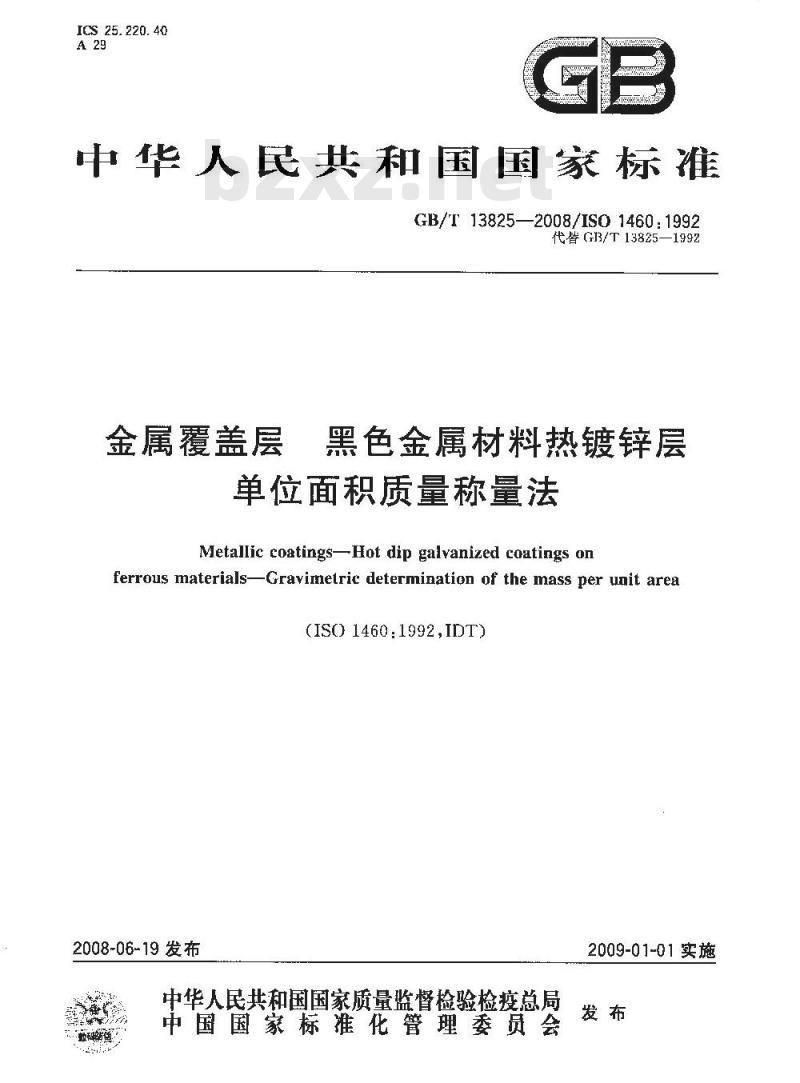

ICS 25.220. 40
中华人民共和国国家标准
GB/T13825—2008/IS01460:1992代替GI3/T13825—1992
金属覆盖层
黑色金属材料热镀锌层
单位面积质量称量法
Metallic coatings-Hot dip galvanized coatings onferrous materials-Gravimetric determination of the mass per unit area(ISO 1460:1992,IDT)
2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

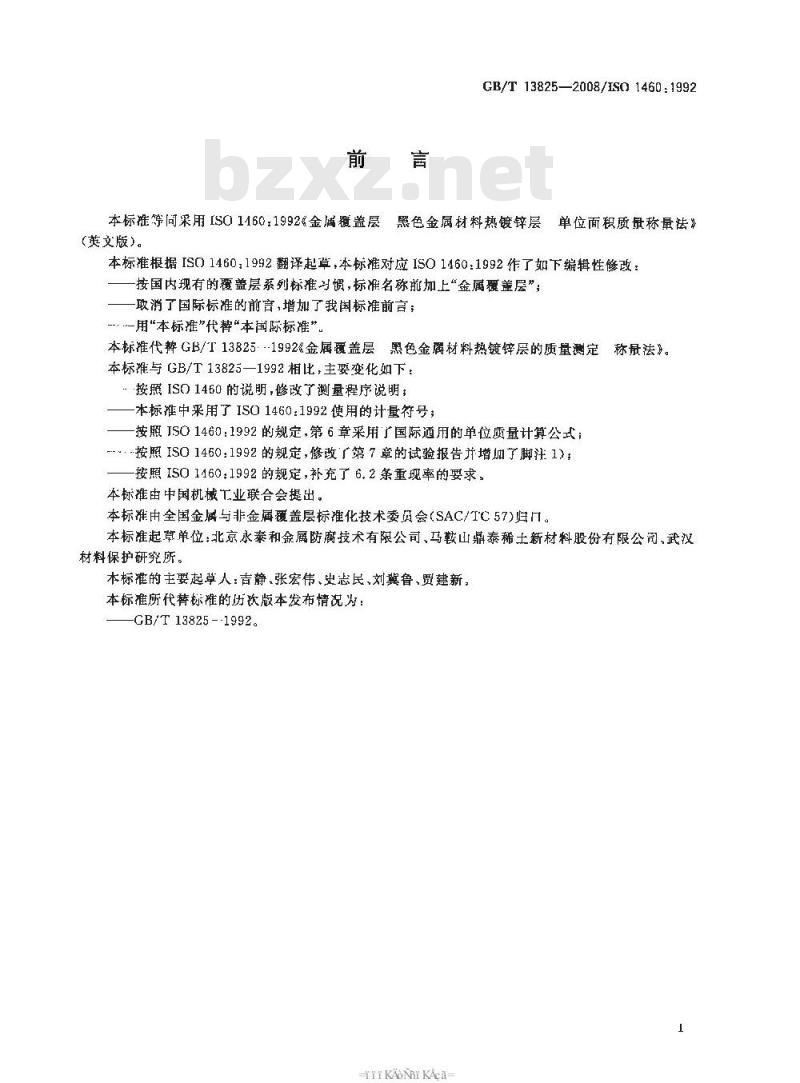

GB/T 13825—2008/IS0 1460 :1992本标准等尚采用ISO1460.1992《金届盖层熙色金属材料热镀锌层单位面积质量称量法”（英文版）。
本标准根据ISO1460：1992翻译起草，本标准对应ISO1460:1992作了如下编辑性修改：按国内现有的覆盖层系列标准习惯，标准名称前加上“金属覆盖层”；一取消了国际标准的前言，增加了我国标准前言；-“-用“本标准”代替\本国际标准”本标准代弊GB/T13825-1992《金属覆盖层黑色金属材料热镀锌层的质量测定称景法》。本标准与GB/T13825—1992相比，主要变化如下：“按照ISO1460的说明，修改了测量程序说明；一本标准中采用了IS01460：1992使用的计量符号；按照JSO1460：1992的规定，第6章采用了国际通用的单位质量计算公式；按照ISO1460：1992的规定，修改厂第7章的试验报告并增血了脚注1）：按照ISO1460：1992的规定，补充了6.2条重现率的要求。本标准由中国机械工业联合会提出。本标准由全国金属与非金属覆盖层标准化技术委员会(SAC/TC57)归口。本标准起章单位：北京永泰和金属防腐技术有限公司、马鞍山鼎泰稀土新材料股份有限公阅、武汉材料保护研究所。
本标准的主要起草人：吉静、张宏伟、史志民、刘冀鲁、贾建新，本标准所代替标准的历饮版本发布情况为：-GB/T 13825--1992。
niKAoNiKAca

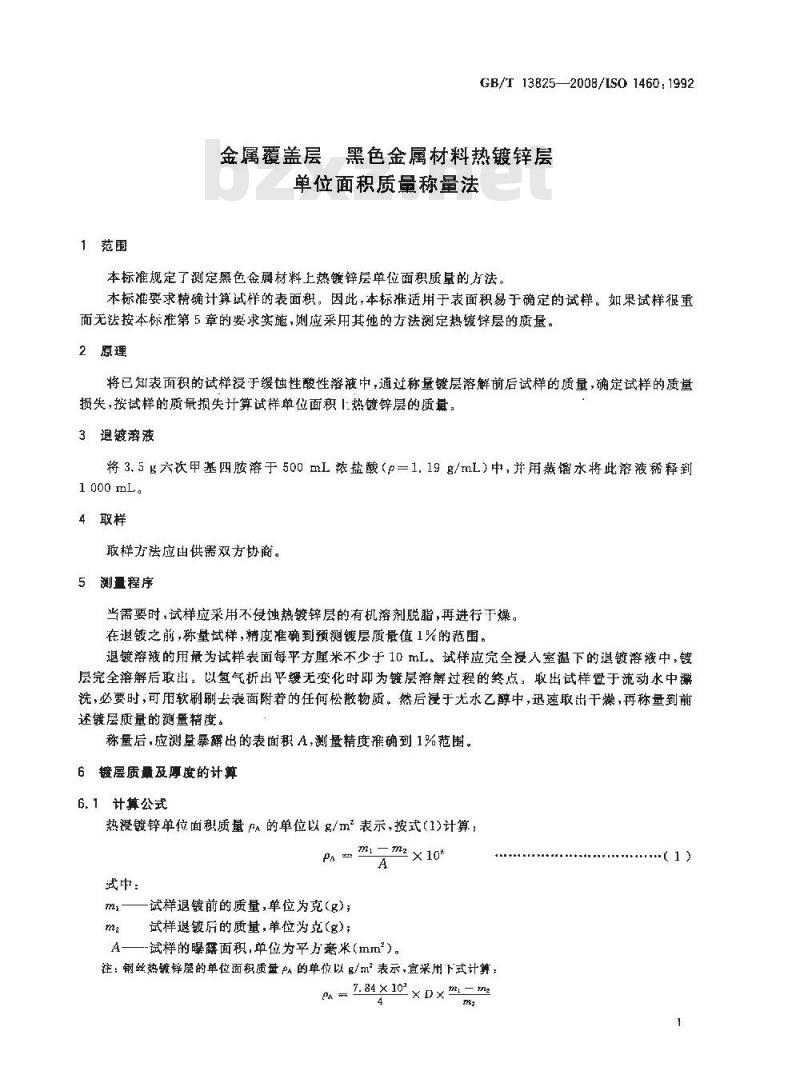

1范围
GB/T13825—2008/IS01460:1992金属覆盖层黑色金属材料热镀锌层单位面积质量称量法
本标准规定了测定黑色金属材料上热镶锌层单位面积质量的方法。本标准要求精确计算试样的表面积，因此，本标推适用于表面积易于确定的试样。如果试样很重而无法按本标准第5章的要求实施，则应采用其他的方法测定热镀锌层的质量。2原理
将已知表面积的试样浸于缓蚀性酸性溶液中，通过称量镀层溶解前后试样的质量，确定试样的质量损失，按试样的质最损失计算试样单位面积1热镀锌层的质量。3追镀溶液
将3.5六次甲基四胺溶于500mL浓盐酸4取样
联样方法应由供需双方协商。
5测量程序
当需要时，试样应采用不侵蚀热镀锌层的有机溶剂脱脂，再进行于燥。在退镀之前，称量试样，精度准确到预测镀层质最值1%的范围。退镀溶液的用最为试样表面每平方懂米不少于10mL。试样应完全浸人室温下的退敏溶液中，镀层完全溶解后取出。以氢气析出平缓无变化时即为链层溶解过程的终点：取出试样置于流动水中灏洗，必要时，可用软刷刷去表面附着的任何松散物质。然后漫于无水乙醇中，迅速取出干燥，再称量到前还镀层质量的测量精度：
称量后，应测量暴解出的表面积A，测量精度谁确到1%范围。6镀层质量及厚度的计算
6. 1计算公式
热浸镀锌单位面积质量 rA 的单位以 g/m2表示，按式(1)计算：Pe×10
m—试样退镀前的质量，单位为克(g)；试样退镀后的质量，单位为克（g)；a
A——-试样的曝露面积,单位为平方旁水（mm）。注：钢丝热链锌层的单位面积质量PA的单位以g/m表示，宜采用下式计算：PA = Z.84×10 ×Dx= m
-（1）

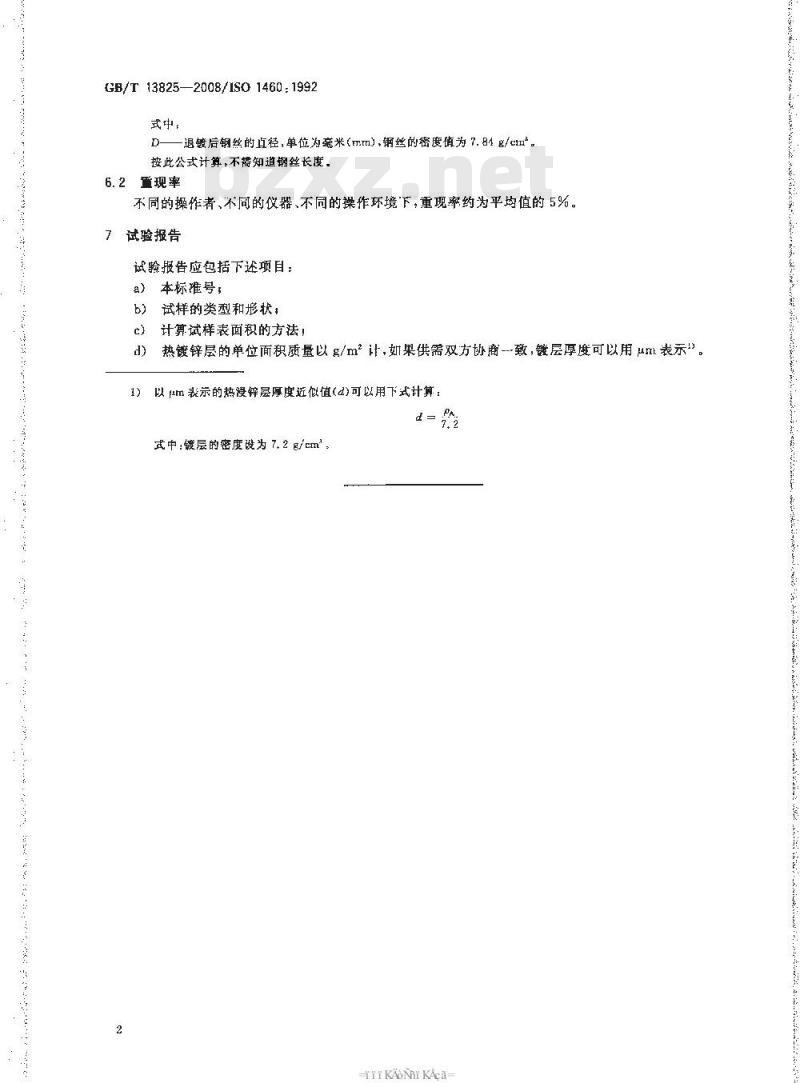

GB/T13825—2008/1SO1460:1992式中
D——退糖后钢丝的直径,单位为毫米(mm),钢丝的密度值为 7. 84 g/cm。按此公式计算，不能知道钢笃长度，6.2
置现率
不同的操作者、不同的仪器、不同的操作环境下，重现率约为平均值的5%。7
试验报告
试验报告应包括下述项目：
本标准号：
试样的类型和形状，
c）计算试样表面积的方法！
热镀锌层的单位面积质量以g/m计，如果供需双方协商-致，镀层厚度可以用μm表示\d)
以μm表示的热没锌层厚度近似值(d)可以用下式计算：1
式中镀层的密度设为7.2 g/cm。2下载标准就来标准下载网
iKAONiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
