标准简介:
标准下载解压密码:www.bzxz.net
本标准代替GB/T 7269-2008《电子设备控制台的布局、型式和基本尺寸》。本标准规定了电子设备控制台的一般要求、控制台面要求,以及控制台的布局、型式和基本尺寸。本标准适用于地面固定安装的电子设备控制台。本标准与GB/T 7269-2008相比,主要变化如下:———增加“范围”及“规范性引用文件”两章;———将图8中角度25°(两处)改为5°;———“基本尺寸表”增加了“表1”字样;———修改了表1表头形式;———删除了附加说明。 GB/T 7269-2008 电子设备控制台的布局、型式和基本尺寸 GB/T7269-2008

部分标准内容:
ICS31.240
中华人民共和国国家标准
GB/T7269—2008
代替GB/T7269—1987
电子设备控制台的
布局、型式和基本尺寸
Arrangement,types and basic
dimensions of consoles for electronic equipments2008-06-19发布
2009-04-01实施
!=|D:小牛道客】down152765

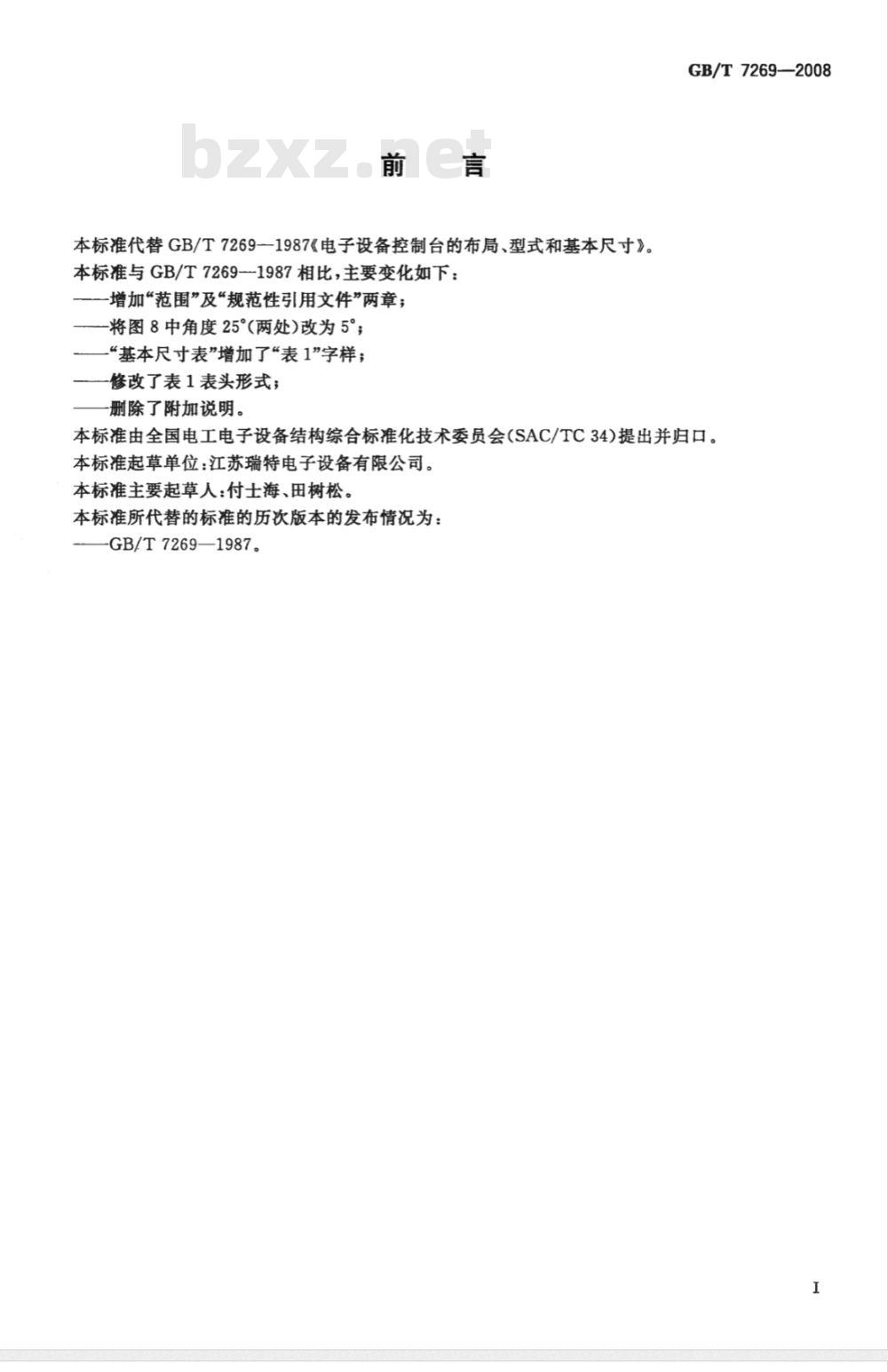

本标准代替GB/T7269一1987《电子设备控制台的布局、型式和基本尺寸》。本标准与GB/T7269一1987相比,主要变化如下:一增加“范围”及“规范性引用文件”两章;将图8中角度25(两处)改为5;
一“基本尺寸表”增加了“表1”字样;—修改了表1表头形式;
一删除了附加说明。
GB/T7269—2008
本标准由全国电工电子设备结构综合标准化技术委员会(SAC/TC34)提出并归口。本标准起草单位:江苏瑞特电子设备有限公司。本标准主要起草人:付士海、田树松。本标准所代替的标准的历次版本的发布情况为:GB/T7269—1987。

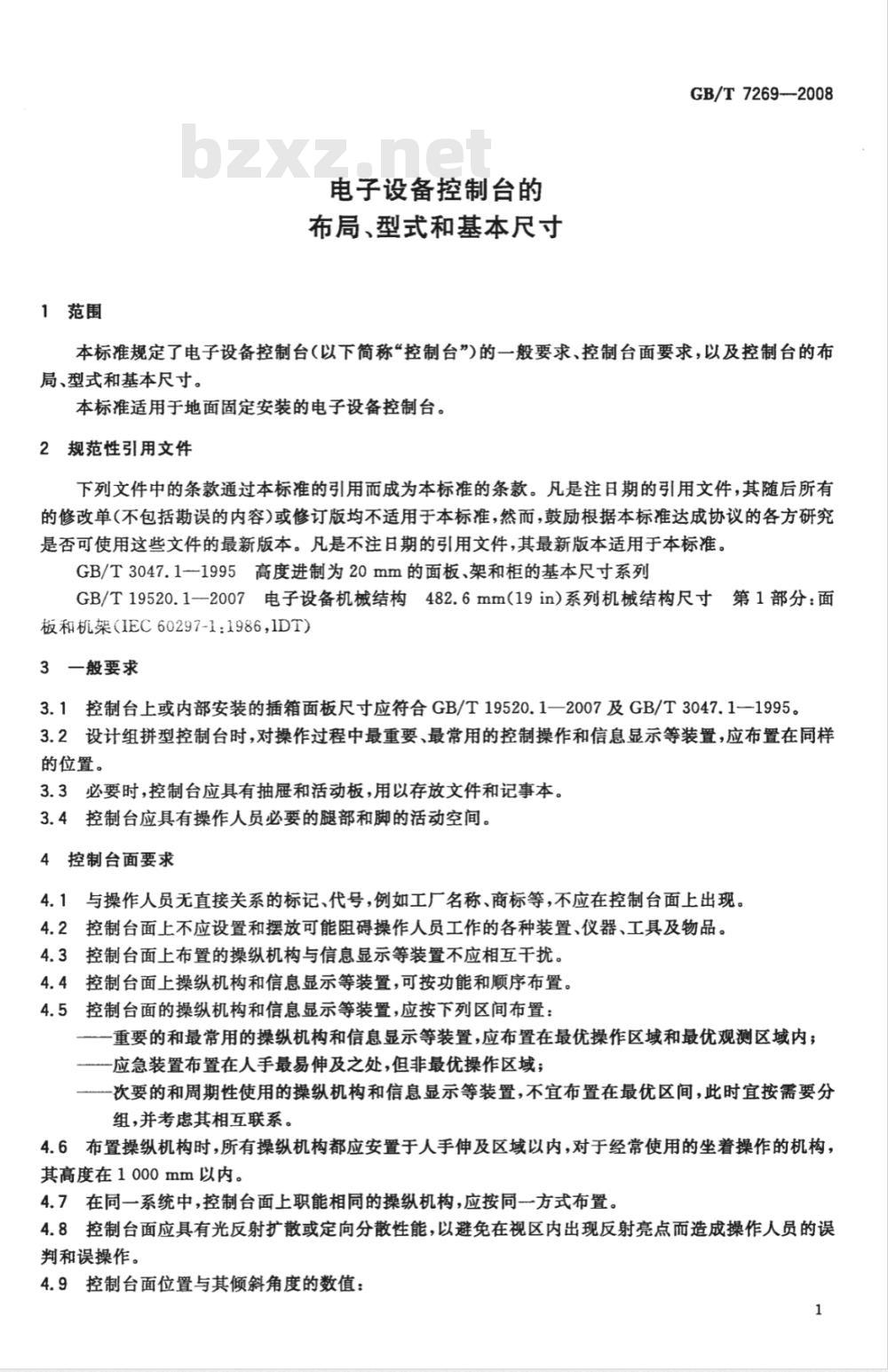

1范围
电子设备控制台的
布局、型式和基本尺寸
GB/T7269--2008
本标准规定了电子设备控制台(以下简称“控制台”)的一般要求、控制台面要求,以及控制台的布局、型式和基本尺寸。
本标准适用于地面固定安装的电子设备控制台。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T3047.1一1995高度进制为20mm的面板、架和柜的基本尺寸系列GB/T19520.1一2007电子设备机械结构482.6mm(19in)系列机械结构尺寸第1部分:面板和机架(IEC60297-1:1986,1DT)3一般要求
3.1控制台上或内部安装的插箱面板尺寸应符合GB/T19520.1—2007及GB/T3047.11995。3.2设计组拼型控制台时,对操作过程中最重要、最常用的控制操作和信息显示等装置,应布置在同样的位置。
3.3必要时,控制台应具有抽屉和活动板,用以存放文件和记事本。3.4控制台应具有操作人员必要的腿部和脚的活动空间。4控制台面要求
4.1与操作人员无直接关系的标记、代号,例如工厂名称、商标等,不应在控制台面上出现。4.2控制台面上不应设置和摆放可能阻碍操作人员工作的各种装置、仪器、工具及物品。4.3控制台面上布置的操纵机构与信息显示等装置不应相互干扰。4.4控制台面上操纵机构和信息显示等装置,可按功能和顺序布置。4.5控制台面的操纵机构和信息显示等装置,应按下列区间布置:—一重要的和最常用的操纵机构和信息显示等装置,应布置在最优操作区域和最优观测区域内;应急装置布置在人手最易伸及之处,但非最优操作区域次要的和周期性使用的操纵机构和信息显示等装置,不宜布置在最优区间,此时宜按需要分组,并考虑其相互联系。
4.6布置操纵机构时,所有操纵机构都应安置于人手伸及区域以内,对于经常使用的坐着操作的机构:其高度在1000mm以内。
4.7在同一系统中,控制台面上职能相同的操纵机构,应按同一方式布置。4.8控制台面应具有光反射扩散或定向分散性能,以避免在视区内出现反射亮点而造成操作人员的误判和误操作。
4.9控制台面位置与其倾斜角度的数值:1
GB/T7269—2008

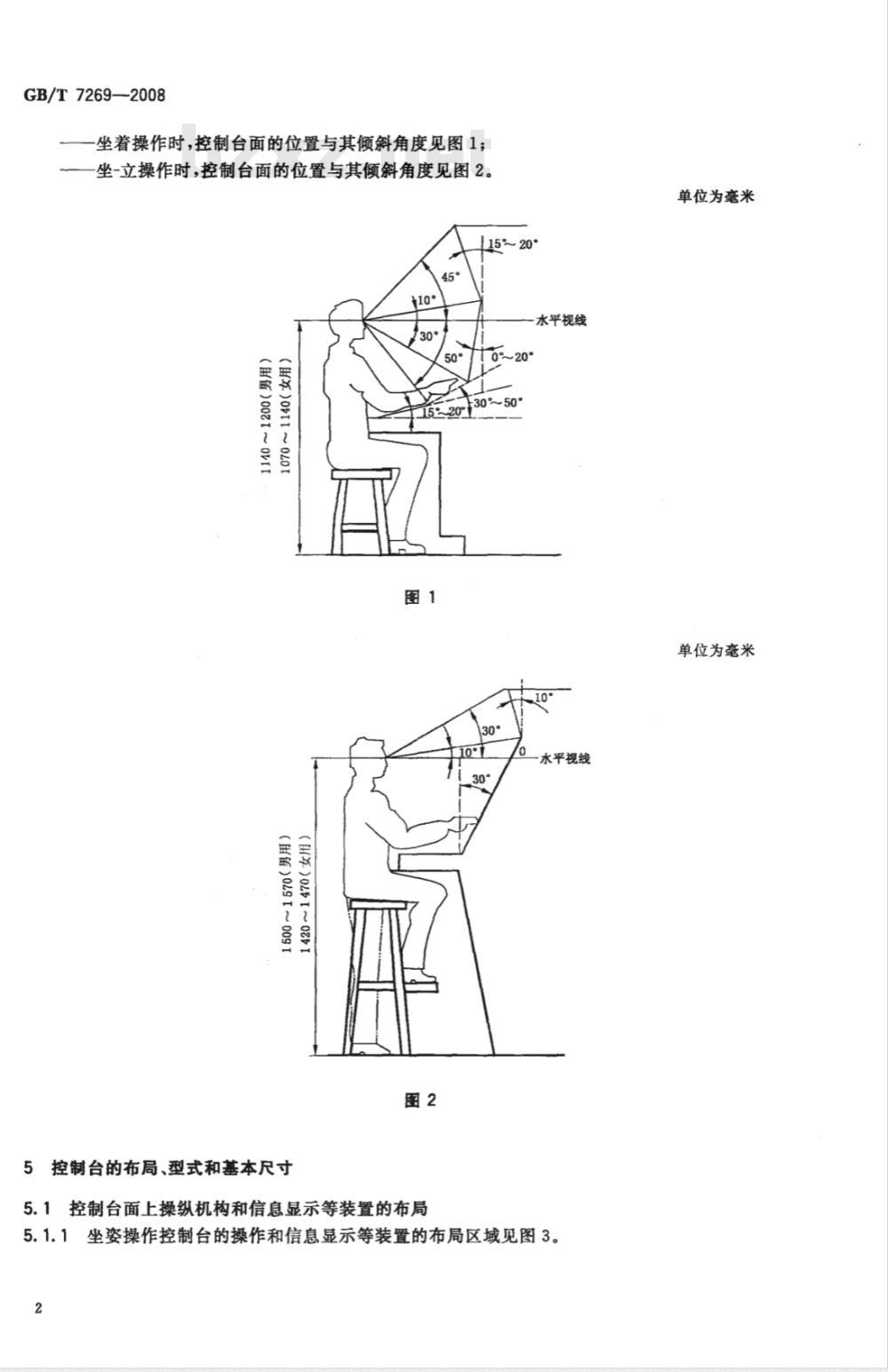

一坐着操作时,控制台面的位置与其倾斜角度见图1;坐-立操作时,控制台面的位置与其倾斜角度见图2。15~20bZxz.net
水平视线
5控制台的布局、型式和基本尺寸50°
1520°
5.1控制台面上操纵机构和信息显示等装置的布局020°
水平视线

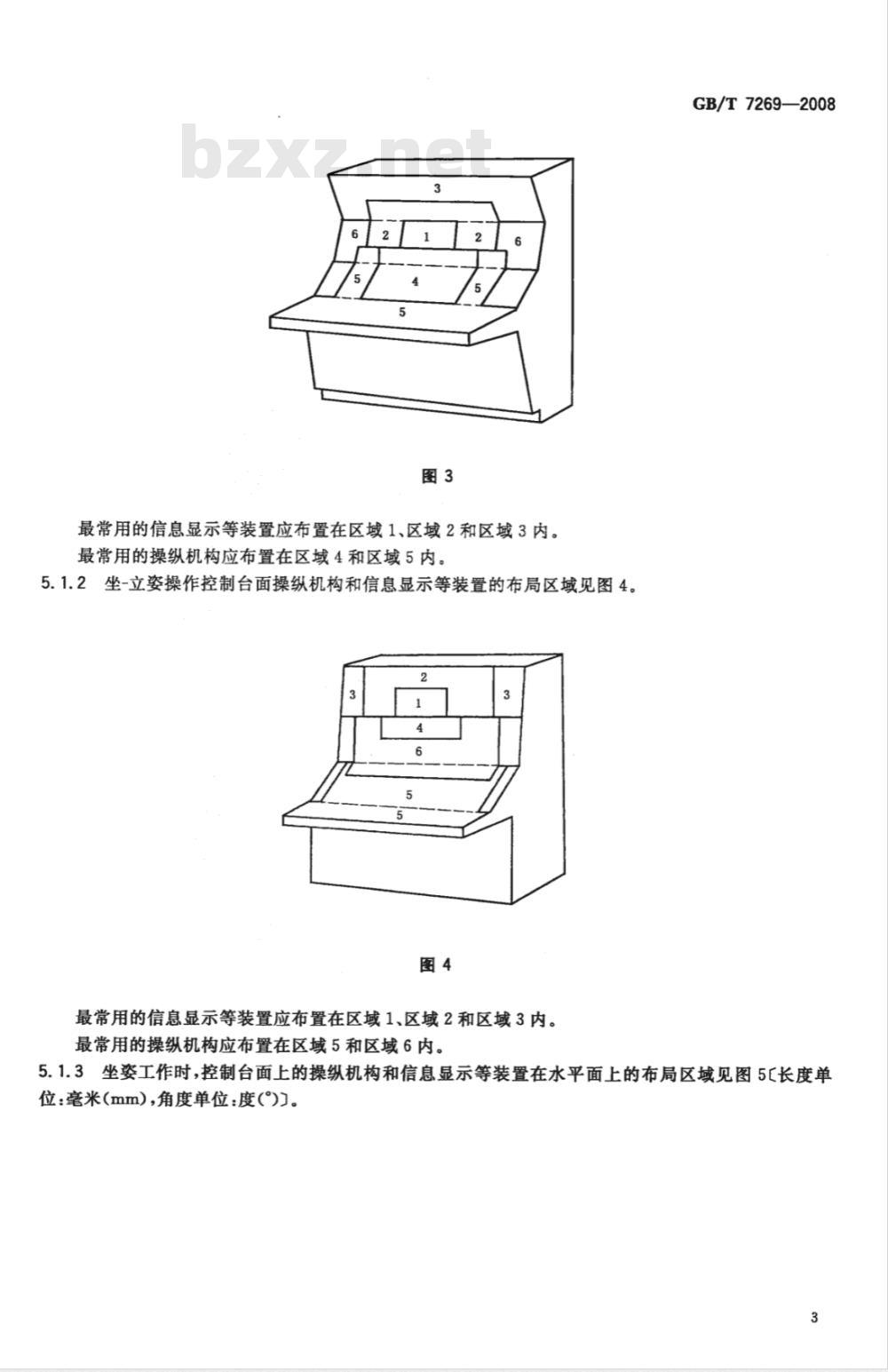

5.1.1坐姿操作控制台的操作和信息显示等装置的布局区域见图3。2
单位为毫米
单位为毫米
最常用的信息显示等装置应布置在区域1、区域2和区域3内。最常用的操纵机构应布置在区域4和区域5内。5.1.2坐-立姿操作控制台面操纵机构和信息显示等装置的布局区域见图4。图4
最常用的信息显示等装置应布置在区域1、区域2和区域3内。最常用的操纵机构应布置在区域5和区域6内。GB/T7269—2008
5.1.3坐姿工作时,控制台面上的操纵机构和信息显示等装置在水平面上的布局区域见图5[长度单位:毫米(mm),角度单位:度())。GB/T7269—2008
最重要、最常用的操纵机构和信息显示等装置布置在区间1。600
比较重要、比较常用操纵机构和信息显示等装置布置在区间2(在可视区和人手伸及区内)。很少使用的操纵机构和信息显示等装置布置在区间3。辅助操纵机构布置在区间4。
5.2控制台的型式和基本尺寸
控制台的型式见图1、图2、图6、图7、图8、图9。图6、图7、图8、图9的基本参考尺寸见表1。D
GB/T 7269--2008
GB/T7269-2008
高度(H),单位:毫米(mm)
台面高度(H,),单位:毫米(mm)深度(D),单位:毫米(mm)
台面与水平面的角度(α),单位:度(°)台面与垂直面的角度(),单位:度()α坐-立姿操作控制台台面的高度。D
图编号
图6、图7、图8、图9
1000,1200,1300,1400,1500,1600,1800760,780800,900
700,800,900,1000,1100,1200,13000,5,10,15
0,5,10,15,20
5.3同一基本尺寸和相同形式的控制台可以组合拼装使用,例如图10。也可以根据需要组合成图11的型式。
GB/T7269—2008
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
