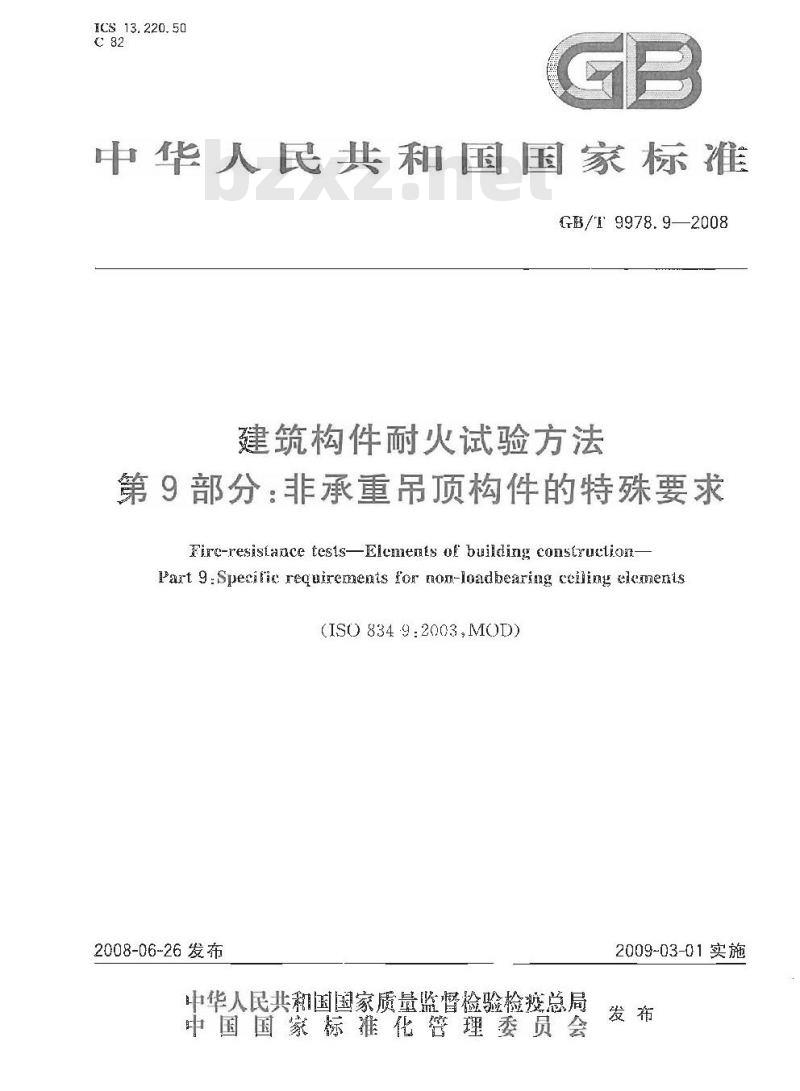

【国家标准(GB)】 建筑构件耐火试验方法 第9部分：非承重吊顶构件的特殊要求

ICS13.220.50
中华人民共和国国家标准
GB/T9978.92008
建筑构件耐火试验方法
第9部分：非承重吊顶构件的特殊要求Firc-resistaace tesis-EIcmemes of building construclion-Part 9 :Specilir requirenmnents for non-loadbearing ceiliny clemenls(ISO 834 9 :2003, MOD)
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

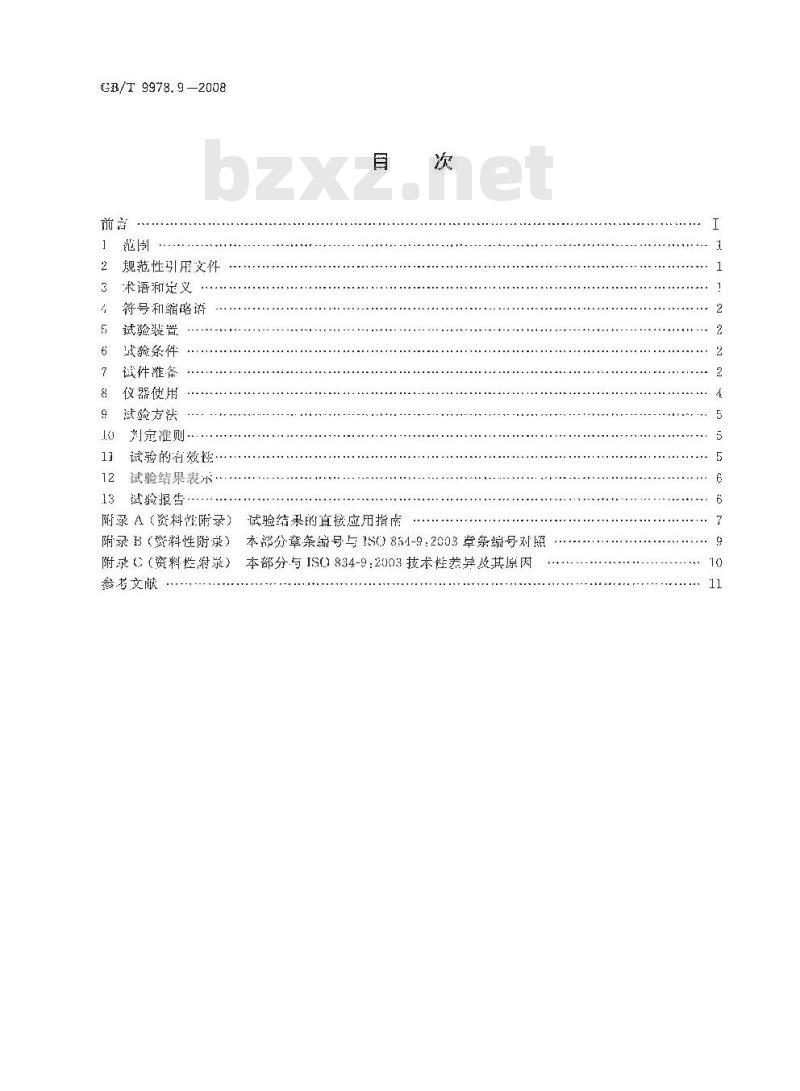

GB/T 9978.9 —2008
规范性引用文件
术语和定义
符号和缩略语
试验裴置
试验条件免费标准下载网bzxz
试件准备
仪器使用
试验方法
刘定准则·
试验的有效密
试验结果表示·
试验报告
附录（密料附录）
附录 (资料性附录)
试验结果的首接应用指膚
本部分章条编号与1S0834-9:2003章条编号对照附录（（资料性附录）本部分与IS0)834-9:2003技术性差异及其原因参龙文献

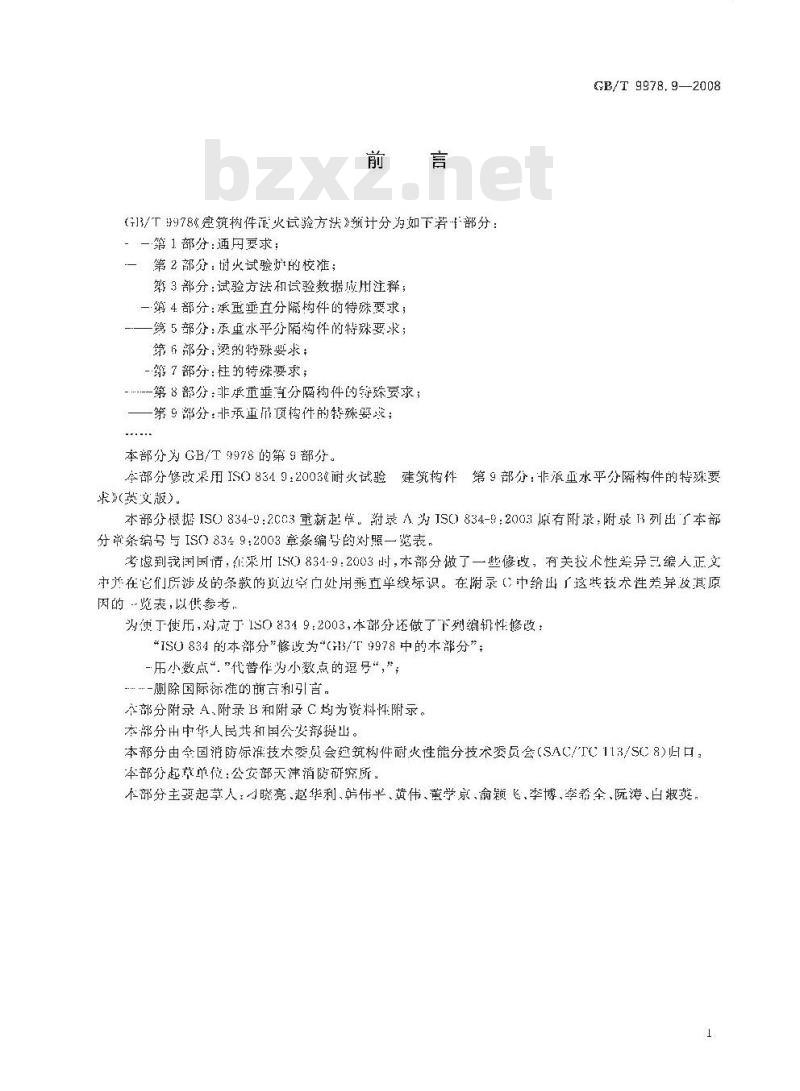

(F13/T9978%筑柄件证火试验方法》频计分为如下若1部分：一一第1部分：通月要求；
一第2部分：讨火试验炉的校准；第3部分：试验方法和试验数据成用注释；一第4部分：素重垂直分隔构件的特殊要求；一篇5部分：承重水平分隔构件的特殊要求；第6部分：烫的特殊要求：
-第7部分：柱的特殊要求；
-…-第8部分·非承重垂直分构件的疑殊墓求一一第9部分非承重品质构件的特殊要成；本部分为GB/T9978的第9部分。
GB/T 9978, 9—2008
本部分修改采用IS08349+2003元耐火试验建筑构件第9部分：非承重水平分隔构件的特殊要求英文版)。
本部分根糖ISO834-9:2C03重新起草。附录A.为JSO834-92003原有附录，附录B列出「本部分章条编号与IS0）8349：2003章条编号的对照一览表，考虑到我国国情，在采用IS0834-9：2003时，本部分做了一些修改，有关技术性举异三编人正文办并在它们所涉皮的条款的顶边空自处用垂直单綫标识。在附录（中给出了这些技术性差异及其原因的览表，以供参考、
为德于使用，对于1S083192003，本部分还做了下列编辑性修改\IS0834的本部分\修改为“G13/『9978 中的本部分”；-历小数点\，“代替作为小数点的逗号\，\；……-厕除国际标崔的前言利引言，本部分附录 A,附录B和附录 C均为资料性附录。本部分由中华人民共和国公安部提出。本部分由会国消防标准技术委质会过筑构件谢火性能分技术委员会(SAC/TC113/SC8)归口：本部分起草单位：公安部天津消防研究所。部分主要起草人小晓亮、邀华利韩伟平、黄伟、黄学京、愈颖，季博、荟肴全，阮涛、白淑英1

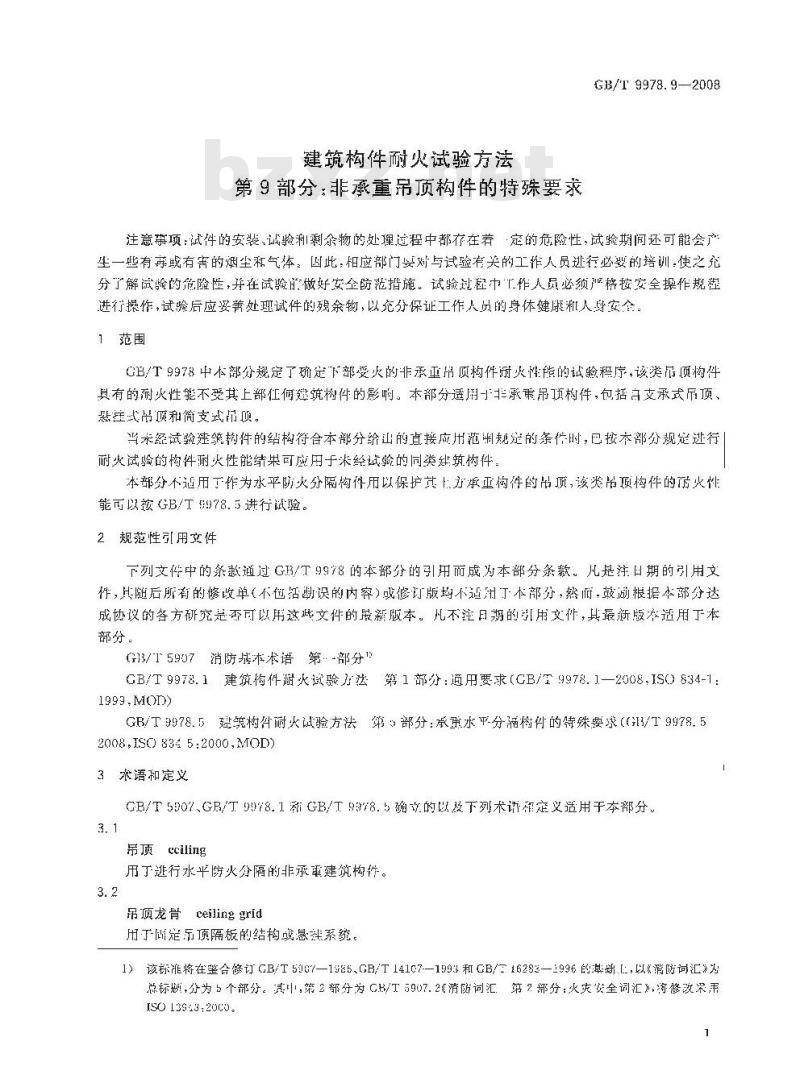

建筑构件耐灭试验方法
第9部分：非淨重吊顶构件的特殊要求GB/T 9978.9—2008
注意项：试件的安装、诚验和剩余物的处理过程中都存在着定的危险性，试验期间还可能会产生一些有有害的烟尘和气体。因此，相应部门要对与试验有关的工作人员逊行必要的培训使之充分了解试验的篇险性，并在试验前做好安全防范措施。试验过轻中「作人员必须严格按安全操作规程进行操作，试验后应妥善处现试件的残余物，以充分保证工作人员的身体健康和人身安全1范围
CB/T9978中本部分规定了研定下部受火的非承亚吊顶构件耐火性能的试验程序，该类品顶构件真有的耐火性龍不受其上部在悔建筑构件的影：本部分适用寸非求吊预构件，包括可支求式而顶，感握或尚顶和简支而顺。
当未经试验建筑构件的结构符合本部分给山的直接应用范制规定的条件时，已按本部分规定逃行耐火试验的构件耐火性能结果可应用于米经试验的同类处筑构件。本部分不适用下作为水平防火分隔构件用以保护式上承重构件的品顶，该类品顶构件的火性能而以按GB/T978.5进行试验。
2、规范性引用文件
下列文件中的条款过过GB/T9978的本部分的引用而成为本部分条款。儿是注日期的引用文件，其随后所有的修收单（不包活断误的内容)或修订版均不适剂丁本部分·然而，鼓励根据本部分达成协议的各方研究是否可以用这些文件的最新版本。不日期的引用文件，其最新版本适用丁本部分。
G3/5907消防基本术语第：-部分1GB/T9978.1建筑构件前火读验方法第1部分：通用要求（CB/T9978.1—2008,ISO834-1：1999.MOD
GB/T9978.5建筑构耐火试验方法第部分：承重水平-分漏构付的特殊要求（/T9978.52008,ISO 834 5:2000,MOD)
3求语和定义
CB/T5907、GB/T9078.1新GB/T9978.5确文的以及下列术语确定义适用于本部分。3.1
帛顶ccilin
用丁逃行水平防火分隔的非承建筑构件。3.2
帛顶龙骨ceiling grid
用谢顶隔板的结构或悬群系统。1）该标准将在整合修订GB/T5107—1%86、GB/T141C7-—1993和CB/16283—1996的谢.L，以多消防词汇>为总标分为5个部分。其中，第2部分为C8/T5907.2消词汇第2部分：火灾安全词汇3，将修敬笨韦ISO 13S43:20C0
G3/l 9978.9—2008
伸缩装置expansion device
设置在弟顶骨内部,当龙骨受热膨胀时,用以防止吊颠变彤过大的种装置，3.4
自支承式吊顶sell-supporting ceiling真接搭接在相邻的惜体之上而无需额外悬挂部件的吊顶构件。3.5
附属部件services
特殊耐火试验中需要在吊质上钻孔的附属部件（如：照明系统和通风系统）3.6
吊顶试件ceilingspecimen
试验选取的整个吊顶构件，包括吊架，零部件，隔热材料和附属部件（如：电灯，通风和检修通道）符号和缩勝语
G13/T3978.1规定的符号和缩略语适用于本部分5试验装蓝
部分用的试验装豆与GB/T9978.1中的相应规定相同，其中包括式验广、药束部件、支S
承桩架。
6试验条件
试验过程中物宽内升温条件，炉内压力、环境条件，药束部件和边界条件均应符合G13/T-9978.！中的相应规定和本部分的要求。
7、试件准备
7、1 试件设讨
7. 1. 1试件要求
为「准确淼得建筑构件的耐火极限，试验选用试件的结构形式应尽量与实际使用状况相·致。设计时，应尽量避免在应.
7.1.2取样要求
试件中采用不尚的结构形式，
果而顶试件横向和纵尚的结构不回，那么沿着不同的方向其性能也会存在一定的差异。试验选用的吊颠试件成能够沿者纵间体现出各个关键部位的具体状况。当状况过丁复杂而不能确定时，应根据只体的结构沿着横问和纵尚分别进行试验。7. 1. 3附席部件
当品顺上设有附属部件(如照明系统或风系统)对，它们应作为一个整体进行试验。另外也可以将附属部件安装在另外一个吊顶试件上做附加试验，具分布状况应与实际使用状况相同。7.2试件尺寸
试件的变火面尺寸不成小于4 m×3!。娜果试件的设计受火而尺寸小于4m×3m时,应按实际的受火面尺寸进行战验，吊顶跨度选试件的较大尺寸左向长度。7.3试件数黛
试件的数量应符合本部分新GB/9978，1中的相应规定的要求，7.4试件养护
试验时，整个试件（位括它的填充材料和节点材料）的强度和含水量应与实际使用状说相近。试件2
GB/T 9978.9-2008
所有部件利材料的养护环境应与GB/T 9978.1中相应规定一致，当试件与环境达到平衡后，测定并记录此时试件的含水最和养扩状态，其支撑部件(含试验框架的内衬层)除外。7.5试件安装和约束要求
7.5.1总则要求
7.5.1.1安装总则
吊顶的安装方式应参照实际使月惜况：应按委托方推举的方法和程序进行安装，吊顶与墙的接縫，胃点和节点材料应参照实际使同情况：试件应包括所有必要的部件和可能会影到试件性能的附件。
配件和紧同件不能构成吊顶的个完整部分，随后的安装方式可能影响到吊顶试件的耐火性能，它们可采用实际尺寸进行试验
如果范顶设计中既有横向节点又有纵向节点,那么试件中也应包括横向节点和级向节点，7.5.1.2边界条件总则
重夏提示：吊顾龙骨中如某含有内景的伸缩装置，那么边界部位或拐角部位的龙骨端部碰与之紧密适接，这样可以使龙骨中的卿缩装置得到充分的试验，吊顶的各种部件和面板都要迟行无缝拼装。有设计要求的缝隙除外，此时试验试件选取缝隙成其有代表性
如果周边拐角处的支撑部件与龙骨之闻存在较大缝隙，就可能会影响到试件的间火性能，此时需要通过附加试验做进一步研究。7.5.1.3缝隙总则
站顶利试验架之间的缝隙应采用案性密封树和进行封培以防止热的捆气出，但封堵时要保证密封对料不对吊倾道界随划药束。7.5.1.4悬挂式吊顶总则
悬挂式顶试验时应悬批在横跨试验炉的型号为114的工字制梁[，跨度4000mm其.1表新应面向炉外，如图1所示。
7.5.2约京总则
试件应固定在试验框架或试验炉上以防止其受热膨胀，试验中不允许试件的边缘在任方向有延伸战热胀，龙骨部分应与架或试验炉的墙你紧密莲接以使对龙胃部分的熟胀性能和伸缩装宣的证缩性能作出正确评价见了5，2），试催听有的连接部作均版能够提供规楚要求的药求条作，支承部件的刚度应能够满足规定的约束要求。7.5.3安装要求
7.5.3.1安装概述
当用于试验的吊顶试件在任何方向挪不小于实际应用中的尺寸时，试验时应按试件实际使用状况避行安装。
7.5.3.2安装尺寸选择
些提供的试件小丁试验推渠或炉作的开口时，需要安装支撑部性将并口缩小至要求尺』，（如果该部件不会影响试件的性能，它将不被当作试验条件）。如果还要用到其他的支撑部件，那么试件和支撑部件间的逆接件包括零部件和材料等，设计时均应按实际的链用情况进行。其中，避接件被认作是试件的一部分，支撑部件则被认为是试验框架的一部分：7,5.3.3安装接点选择
当用于试验的吊顶试件在‘个方间或两个方同上小于实际啦用巾的尺寸时，其边界条件应符合下而的要求：
a）对于自支丞式吊顶，需设置一个白山边，建议选取实际使用中的与较大跨度方向垂的边：试验时试件的边缘在自用边以外征值方闻不得有延仲活动或热膨旅，有特殊要求的除外。3
GB/1 9978.92008
对于恩非式吊顾，试验时试件的边缘在任何方向不得有延伸活动或热膨胀，有特殊要求的除外。
染（u)
救部件；
试验炉的试验架；
用顾恶边在试验架上的支点
-品顶(顶板1百盖绝热材料）：
6验妒。
图1β顶下表面受火
8仪器使用
8.1炉内热偶
悬式吊顶
8.1.1采用热电偶来测量炉内的温度，而且要沿誉试件受火面纵间的跨度方间进行合理布置以增加所测数据的可靠性：这些热电偶的设计准置应按GB/T9378.1的样应规定进行4
GB/T 9978. 9--2008
8. 1.2在试件的受火面每1. 5 m2至少设置：-支热电偶,灿内热电偶总数不得少下1支。8.2背火面热电偶
8.2.1背火面热良假的布置应按GB/～9978.1中的相成规定。8.2,2对于死坡或肋形结构，热电偏数量至少成增至6支分别布设在试件最序处和最薄处，且最厚处和最薄处热用俩数成相等
8.2.3热电偶到试件任何一边的距离不得小手1cmm。8.2.4在试件背火面易超温的部位（如：接缝处、支架、除属部件的销孔处等）应设置附加热电偶8.2.5当吊顶的上表面采用的纤维质或柔性绝热材料时，这些材料会承受贴翁其上热电偶的质量。该质显所造成绝热材料的厚度减少量不得大于总厚度的10%，8.3变形测量
8.3.1确定试验零点。试验零点是指试验受火加热开始前试件处于稳定状态时的最初度值，8.3.2搅度信的测量部位应选取较大跨度方间的跨中位置。8.3.3搅度值应取多个测量值中的最大值。8.4炉压测量
内压力的测量应接GB/T9978.1中的相应规定进行。8.5测景仪器的准确度
测仪器的准确度与G13/T9978.1的规定一致。9试验方法
安全提示：
验过程中，可能会通过棉挚试验或其他方法来判定试件的完精性利/或追过移动热电俄来判定试件的需热性，这此过程均存在一定的危险性，操作时应注意安全，及时做好相成的防护「作以避免操作人员受到炉火热辐射烟尘和热气的伤害。试验过程中严转操作人员倾身或者站在试件上方等位置进行试验观察。在架些情况下出于安全原因不应使用移动热电偶测量隔热性，此种情况可以在试件上布置一些附加的热电低来代替移动热电假，试验运程中试件作能会随着试验的进行不断弱化，因而可能会引起局部甚至整体的塔塌，所以试验前要对操作人员进行必要的安全培训和安全提示，以避免意外发生9.1试验炉控制
按G13/T9978.1中的相应规定来测量和控制试验炉以的温度和压力。9.2测量和观察
按（G13/9978.1中的相应规定对试件完整性和隔热性进行判定，试验过程中，当山一实际操作原因难以用探棒亲判定试件的完整性时，可以用日测来代替。试件变形情况可以按8.3.3来确楚。10判定准则
按GB/T 9975.1中的相应规定对斗=率重吗顶构件耐火的完整性和隔热性进行判定,但判定究整性时没有必要一定采用探棒，也可用日划或其他方法，11试验的有效性
当试验置、试验条件、试件谁备、仪器使压、战验程序等条件均在GR/T 9978中本部分规定的限谢系件之内时，迅验结累有效，当试验炉内温度，炉内压力和试验环境温度等试件受火条件超出B/T9978中本部分规定的遍差上限时，也可以考虑试验结果的有效性5
GB/T 9978.9—2008
试验结果表示
耐火减验结果的表示按G13/T9978.1币的相应规定执行。避验报告
试验报告应符合GB/T9978.1中的相应规定。A.1概述
设验结渠受适用于以下几种情况A.2
自支承式吊顶
A.2. 1 尺寸
附录A
（资料归附录）
试验结果的直接应用指南
GB/1 9978.9—2008
）如果吊顶的长和小4m×3 丑，对整个试件逃行试验那么请验结果追用下与试件同种尺寸或较小尺守的件
b）如果顶贰件的跨度/手4m但宽度大于或等于3rm（武验部分选取长度方问为全部跨度，m，且沿着试验炉4m方向试件承受荷载较大，那试验结某适用上跨度等于宽度方尚为3元
成小于试验样品的柄件，对宽度方向的尺寸无要求。试验结果巾应整明最大荷载值，c）如果整体吊顶试件跨度大于等于4m但宽度小于3m（试验帝分选取长度方向为4m，宽度方间为全都宽度），且沿着试验炉4m方向试件承受荷载较大，那么试验结果可适用于长度达到小m目
d）如果实
度等于或者小于试验样品宽度的构件。试验结果中应注明最大荷载值。选取尺小为4mx
用中长度和宽度大于等于1mx3m的吊顶试件（战验部分其沿着试验炉1m方尚试件承受荷载较大，那么试验结乐可适用于长度达到4的构3 m)
作，对宽度方向的尺小无要求，试验结果中应注明最大荷载值，A.2.2附属部件
安装的附属部件必须都是试验样品自身具有的，且每个单元的分布前积木得大于试件本身。A.2.3自支承式常质上方的强制通风系统对丁任何高度的强循通风系统试验结果均有效A.3悬挂式吊顶
A.3. 1 尺寸
如果悬差部件之间的距离未增大，那么由4m×3m或更大尺寸试件得到的试验结果可适用可任何尺小类型的证项，但是为限制性膨胀而做的准备工作也要随着其尺寸的增大而增加。A.3.2帛顶龙骨
品龙肾可以使各装配部件连接成为一个整体，可以增强格件相邻部件之间的连续性和荷载传递能力：从而提高其懿体性能，忘挂系统的下面可能是暴露的或半暴露的（倒如：人式天能极）也可能是完全隐織的（例如：在愿挂系统下前贴附一层单片右膏板）。A.3.3附属部件
A.3.3.1悬挂部件
对带有悬挂部件的顾试件进行试验，其试验结果可适用下具有同祥愿挂部件但分布闻距不人于试验样品的其他品顶构件。
A. 3. 3. 2伸缩装置
如果试件采用了湛种仰缩装置,其结果通常不适用予与之不同的其他装置，除菲该种装間出进行并7
GB/9978.9—2008
通过了同样的试验过程。
A.3.3.3强制通风系统
试验结果对任意高度的握制通风系统期适用：l㎡×3r:或望大试件试验而得到的绍果可适用于任何尺寸的吊顶构件，是该吊顾构件悬部件的分布距离不得增天·如最挂点之间的距高。另外，龙骨间距和悬挂荷裁也都不得增加。附录
（资料性附录）
本部分章条编号与1S0834-9：2003章条编号对照表13.1给出了本部分章条编号与1S0834-9：2003章条编号对照一览丧。表H.1本部分章条编号与1S0834-9:2003意条编号对照本部分章桑编号
G.路/\9978.9—2008
对应的国际标雄章案编号
注：丧中药章条以外的本部分其他章条编号与IS0 834-9;2(103 其他章条销号均相间三内容柜对减。0
