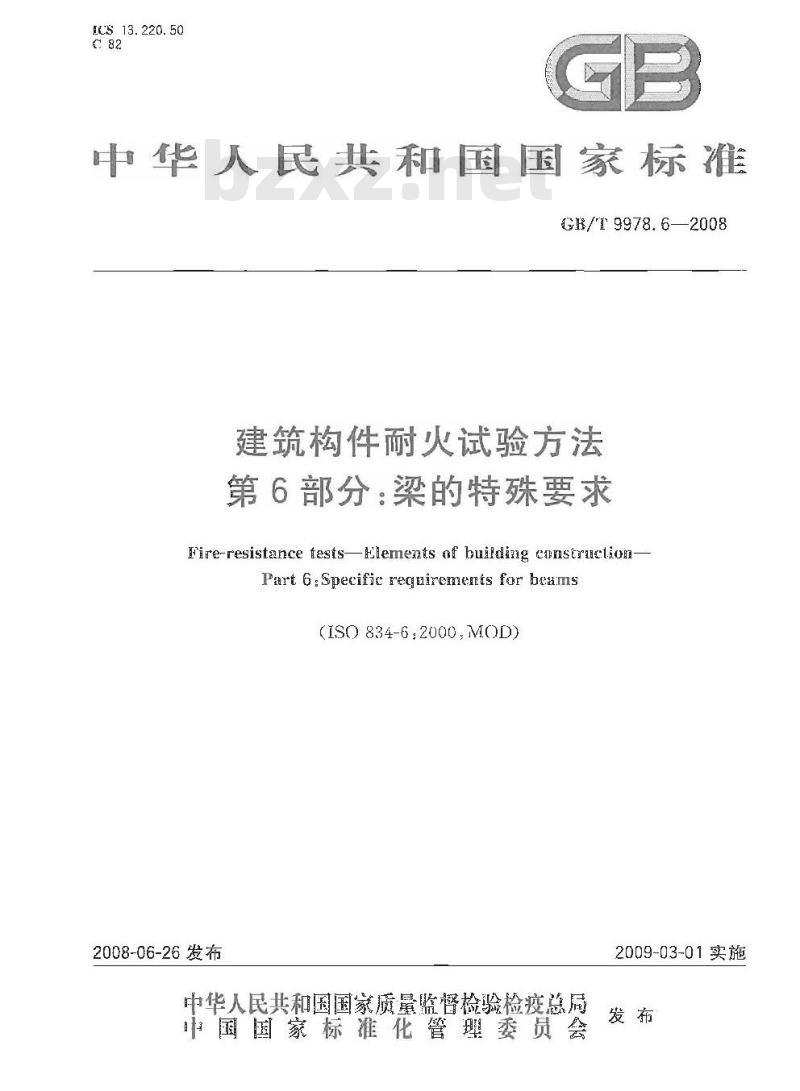

【国家标准(GB)】 建筑构件耐火试验方法 第6部分：梁的特殊要求

ICS13.220.50
中华人民共和国国家标准
G/r1 9978.62008
建筑构件耐火试验方法
第6部分：梁的特殊要求
Fire-resistance tests--Elements nf building esnstrrtion-Part 6:Specific requirements for beams(IS0 834-6:2000.MOD)
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
规范性引用文件
不语和定义
符号和缩略语
试验装置
试验条件
试件推备
仪器使用
试验方法
判定雅则·
试验的有效性
试验结果表示·
诚验报告
附录A（资料性附录）
附录（资料性附录）
附录(资料性附录）bzxZ.net
试验行法总则指南
试验结巢的直接应用指南
本部分章条编号与ISO8346：2000章条编号对照附录)（资料性附录）
术部分与ISO832-62000的技术性差异及其原因参考文献
GE/T 9978. 6---2008
G3/\9978《筑构件耐火试验方法》预计分为如下若于部分：第1部分：递用要求：
第2部分：谢火试验灿的校；
第3部分：试验方法和试验数据应用注释；一第4部分：承重垂直分隔构件的特殊要求：一第5部分：承重水平分隔构件的特殊要求；第6部分：的特殊要求；
一第一部分：柱的特殊要求；
…一第多部分：非承重垂直分隔构件的特殊要求；一一第9部分：非承重吊顶构件的特殊要求；本部分为GB/T9978的篇6部分。
GB/ 9978. 6.--2008
本部分修改采用1S0834-6：2000耐火试验建筑构件第5部分：梁的特殊求》英文版）本部分根据ISO 834-6:200C重新起草。附录 A、附录B为JSC) 834-6i:2000源有附录附录（列了本部分意条缩号与ISO8346：2000章条编号的对照一览表。考虑到我区国情，在采用IS0834.6.2000时，术部分做了些修改。有关技术性差异已编入正文中并在它们所涉及的条款的贝边空广处用量直单线标识。在附录D中给出「这些技术性差异及其原判的·览表，以供参考．
为使于使用，对应于IS08346：2000，本部分还做了下缩辑性修改：“[SO831的本部分\修改为“GE/T’9978的本部分”；--用小数点“.\代替作为小数点的逻“，”-删除国际标的前吉和引言，
本部分附录 A、附录 B、附录 C和附录 ID 均为资料性附录,本部分所中华人民共和国公安部提出：本部分自企国消防标准技术委员会建筑构件耐火性能分技术委员会(SAC/TC113/SC.8)归口，本部分起式单位：公安部天津消防研究所。本部分主夏起草人：李希全，赵华利、韩伟平、黄伟、苴学京、宫云财、奇、阮游，习晓亮、白瑕英。m
1范围
建筑构件耐火试验方法
第6部分：染的特殊要求
CB/T9978的本部分内穿规定了在判定梁蕨火性能时应遵循的试验方法。G/F 9978.6——2008
通常情况下梁是底面和两侧面受火。当梁四面受火或少于三面受火时，受火条件应做必要改变。梁作为楼板结构的一部分，应按GB/T9978.5的相庞规定和楼板结构共同试验，并对其完整性和/或隔热性行评定
当末经试验筑构作的结构符合本部分给出的直接应用范围规定的条件时，已按本部分规定迹行了施火试验的构件，其耐火性能结果可应用于未经试验的同类建筑构件。本部分试验方法的总则指渐见附录A。2规范性引用文件
下列文件中的条款逆过G3/T9978的本部分的引用而成为本部分的条款。凡是注口期的引用文件,其随后所有的修单(不包括勘误的内容)或修订版均不适下本部分，然而，鼓励据本部分达成协议的客方矿究是否可使用这些文件的最新殿本。凡是不洋国谢的引片文件，其最新版本透用于本部分，
GB/T5907消防基本语第一部分1
GB/T9978.1建筑构件耐火试验方法第1部分：通用要求（CB/T9S78.1—2008,ISO834-11999,M013
GB/T9378.5建筑构件耐火试验方法第5部分：承近水乎分隔构件的特殊要求（GB/T9978.5-2008,IS0 834-5:2000,MODY
3术语和定义
GB/T5907，/T978.1和GB/T9978.确立的以没下列术语和定义适用于本部分3.1
可composite construction
组合结构
出钢梁战钢/混凝上组梁支撑钢筋混凝上板，梁和板等构配件相了连接组成的结构，4符号和缩略语
GB/T9978.1剂GB/T9978.5规定的符号和继略谱适用-本部分。5试验装置
本帮分新采用的试验装置与GB/T9978.1的相关规定相同：其中包括试验炉，川载装翼，约束部竹和支承框架。
1）该标准将在整合修订CB/T59c7—1985、GB/T 14.07—1993和GB/T16283—1996的基「,说《消防词汇\为总标题，分为5个部分。其中，第2部分为GB/T5907.2消防词汇第2部分：火灾岁全词汇，将修改来用150 13943:2000.
GB/T 9978.6—2008
6试验条件
6.1总则
证验过程中的炉内升温条件、炉内力和加裁条件均应符合GB/T9978.1的杆关规定和本部分的要求。
6.2约束和边界条件
约束利界条件应符合GB/一978.1相关规定和本部分的要求。6.3加载条件
6.3.1梁的试验加载值应按照GB/T9978.1中6.3）b）或c的规定进行计算，试验前应对要狂方提供的加载条件逃行储认。此外，还应该明确标明试件承载力值数据的来源。6.3.2当试件小了实际使用中的构件时，试件的尺寸、加载类型加载量和支点情况将对试件的被坏模武起到非常重要的作用。当加载情况和实际使用情沉完企相同对，试件的破环模式（如：弯两破坏，剪切破坏或局部破坏)将取决于试件的结构形式，当具体的破坏模式难以确定时，需要对你种破环模式分别进行需次或两次以上诚验验证。5.3.3荷载大小和分布方武所产生的最大心距和最大剪切力应该等于或大设计值，6.3.4加裁系统应能意为试件提供所需的均布荷载或集中荷载，当用集中荷载模拟的布荷载所产生的变曲效果时，加载点不应少于2个，间距不应小于1m。当使用4点加载系统，加载点应布置在距任端的1/8.3/8.58、7/8跨度（L）的位置。荷载应通过荷载分配板传递到梁上，分配板的宽度不超统不应影响试件表面的空气流动，载点处除外，费装置与试件表面的所离不得过10a mm载系
6.3.5加载系统应能呆试件的最大允许变形。7试件准备
7.1试件设计
7.，1对了代表实际使用情说的梁和楼板或屋面的组合构件，进行试验时可以将其整体看作“T”形梁，对订钢裂上面的板构件，可以是高密度混凝上，也可以是轻质混凝上，但是前者得出的结果不能用后耆。
7.1.2对于带染结构，特别是代表实际使用状况的楼板和屋面部件，板厚应能够反映结构设计情况。实楼板的宽度应大于等于单的3倍宽度H不应小于600m，实际宽度的选择应依据试验炉的设计而定，
7.1.3对可不含代表实际情况的楼板或屋面结构的试伤，采应支撑一个对称放置的标灌盖板，盖板情说如下：盖板的设计谢作单独进行，使用时采用非连续强筋，避免在梁和盖板间产生率连作用而对梁产4：附加的强度和刚度。盖板谢作可用密度为（650土200）kg/m的加气混凝十板，每块最大长度为1,原度至少为（15025）xu,盖板的宽度应大于等于染的3倍宽度月不小于6GCmm实际宽度的进举应依据试验炉的设计而定。7.1.4空腹樂端部应进行挝堵以免热气从端部散出，试件的安装不应使梁端部位了受火区，还应避免胀约束条件与实际使用不符而可能造成跨期。7.1.5在实际便用中梁在长度范围内有机接头时：接头位置应与实际情况相间或在跨小位置。当接头位丁橱火保护层处时，试件保护层还应对接头进行保护，7.2试件尺对
7.2.1梁支撑在受约束部位上，受火长度（Lex）不应小于4n。试件支撑点之间的中间跨度（Lsup）应在火长度（L的避端最多加]1(0mm！试件长度【Re:成在受灭长度（ex的每端最多加上205 mm)，简支梁安装的般原则见阁1。1支撑：
2——盖板；
3梁：
4—滚轴。
图1简支梁例
GB/T 9978.6-2008
7.2.2对于代表实际应用情况的梁，当梁实际长度人于试验炉的允许长度时，诚件的受火长度（L×）不应小于4m。对于梁的设计受火长度小于4m附，而接实际长度受火。加裁长度不应超过实际受火长度，试件的长度（Lse:>应在受火长度（Lex）每端最多加.2C0mm，对于约束梁，㎡的跨度是不够的.因为比时有部分梁处于受弯状态，其余的部分都在受到支撑部件的约束。因此婴使至少1的梁受到正弯矩的作用，就需安选择史长的试件。如更希望魏的X%受到正弯矩作用,那么试件总长应为Le邓-4×100/Xm7.3试件数量
试件的数应符合本部分和IGB/T9078.1的析应规定7.4试件养护
试验时的试件，包括征何内填充材料和接缝材料，其强变和含水量条件应养护至与实际使用情况析近。有关试件养护的方法见G3/T9978.1的和关规定。应测定并记录试件养护达到平衡时的含水量戒养护状态，
7.5试件安装和约束
7.5.1一般简支梁在炉内的布望见图1,试件的布置应保证侧向稳定，对梁逊行证火试验时，叫以安装在变约束（简支)部位上，也可以模拟实际中的逆帮条件。当支撑和约束代表实际使用情况时，这些条件应在试验报告中详细记录，并目试验结果说录时应标明是“限制”在约束条件下。
7.5.2试验梁安装在受约束部位上时，当边界条件已知，试验构应和实际应用一样，安装在平滑的混凝上板或锅板。
7.5.3简支试件安装时应能够充许试件自身的纵间自由移动和乘直变，应避免，切因摩擦力引起的限測。
7.5.4设计必要的装置来限制试件的热膨服，旋转和轴向变形，以满足匹热膨那和约桌所产生的作用力．
7.5.5当个试验中的梁数量大于一根时，每根樊应在规定的条件下受火，并且独之加载7.5.6在盖板同边的在何缝隙都应采用非约束、不燃树料封。7.5.7采用柔性绝热材料密封剂保护支点，以免试验时热气从缝隙中窜出，对支撑端部造成影响。3
GB/ 9978. 6-2008
7.5.8姚果端部有因支撑原因延伸超出炉岱的部分，应使片卢身的防火料保扩，或封一层厚度为（100±10）mt，密度为（12c主30）kg/ms的矿棉或硅骏铝棉殖包裹：7.5.9试为连续梁时,应对其中的1个或2个支点施切约宽，本受热挪分支点的转得应该与实际使压况致
7.5.10尚桑四面爱火，梁顶部到炉盖板的距离应大7等下粱的度。注：对非对欲梁或只有一受约末的梁试验时应迹行得别布置。8疫器使用
8.1炉内热电偏
8.1.1用来测量炉内度的热电：应均布在试件区域内并能够提供可靠的温湿度信意。梁的受火整分符1m牟少布置2个热电偶，这些热电偶的结构利布置情况应符合GB/T9978.1的相关规定。8.1.2热危偶间距不超过1.5 m,并应布置在梁底面以下(10c士50)m131,啡梁的每侧(1c0+50)rmm的位置：辫的每侧热电吗的数堂应拍间.1.3当梁的高度大于等于500m时，应按照8.1.2的规定在梁高度的中部设置附加热也吗，8.2试件热电编
8.2.1当梁由躯或其他已知其耐火性能的材料制作时,试件湿读测量有助于对其丧失弱热性、究整性的判定，并且试验结果试用了评估被术。使用焊接或镶最等适当方式俄热偏与钢连接，并保证热良偶外出端至少有m长度和热电儒接头在同-等温区内，8.2.2热电偶分别布置在梁跨中间处，两端距点验炉边缘500m处与跨中之间的中前裁面位景见图2每个数函上型的热电偏位置见图3。学位为案米
注：图中缺粱上圆阅位登表示热电偶所在裁兰，图2试件热电偶布置的戴面位
10/4194
a）桑
b）梁
图3试件截菌上热电偶的典型位置GB/1 9978. 6—2008
）混土梁
8.2.3为获得混避士的温度梯度而布置的热将有利下预测丧失时叫，试验结采可以用丁评侣技术，热电偶应布置在每个圳强抗拉筋(件)上。当多于8个时、热它将以间样的方式布置在8个点「以获得所有抗拉缺（件)中代装性的温度（州图3)，8.3变形测量
8.3. 1试验前15 min对试件行川载,稳定后所测的变形估为本次试验的变形零点。8.3.2在试件的跨中位置测量纵轴方间的垂点变形挠度值。8.3.3变形位移的测量应在不同的位置进行多点测量，以确定最大位移。8.4测量仪器的准确度
测量仪器的雄确度应与GB/T 9978.中的规延一致。9试验方法
9.1荷载使用
对梁进行加载和控制应符合GB/1 99781的相关划定和本部分6.3的规霆。9.2试验炉控制
按照GB/T9978.1的相关规定对炉内温度、炉内压力进行测量耐控制9.3测量与观察
对试件的承载能力进行测登和按照GB/9978.1的柯关规定对诚作的完整和/或隔热性迹行测莹和观察。
判定准测
应按照GB/T/8.1的相关规定对梁耐火试验时的承载能力逊行判定。11试验的有效性
当试验装置，试验条件,试件谁备、仪器使用、试验程序等件均在GB/T9978本部分规定的限制条件之内时，试验结果有效
当试验扩内溢度、炉内压力和试验环填温变等试件受火条件部出CB/T95?8.！利本部分规定的编差」限时，也可以考虑试验结果的有效性。5
GB/T 9978.6-2008
2试验结果表示
耐火试验结呆的表示發GB/T 9978.1的相应规定执行。有特殊用途的某此构件，试验中荷绒按照实际使用状况布，其值可能小下建筑结构规范规定的荷裁直·那么在试验结果中表示试件的承载能力时应使用“退制”询修饰：具体情说和计算过程应在试验报告中说明，
3试验报告
试验报应符介GB/T9978.1的框应规定，A.1总则
附录A
(资料性附录）
试验方法总则指南
G8/L9978.6—2008
在实际中，梁一般用丁支撑楼板和屋面板。在某些应用中，它们可能与梁组合作一起。此时，构件整体可以按梁进行试验也川以按楼板进行试验，并根据结构的总刚度调整加载。些需要评定完整性和隔热性时，需要按GB/T-99785的相关规定进行附加试验。评定染耐火性能时考患到梁的下面，侧面受火和有时可能上表面受火，1不考虑从染的两端散然的情说：
本方法适而于颁常以案为主的抗变构件，该原现打可肝于试验其他抗拉构件。A.2试件结构
当染从炉體内实出时，应保证其对染的变形没有影响，试验结构的混生密度与热惯性量间有直接的关系，低密度混慌士比高密度混凝干的热传导性低当采用高密度混凝土保护倒梁府这一点应该注意，因为高寄度混凝上和钢闻可能会发生较高的热量传导，对减缓试件品度的升高产生影响。这种现象将限同该种试验结果的自接应用。实际使用中楼板（7.1.2）的宽度，或标准盖板（7，13)应足以阻止热气从加载框架递过，应阳止梁在试验时产生的任何变形，
A.3支撑和加载条件
A,3.1试件安装到试验炉内
将试件尚定在支掌架上以防止其旋转，这可以通过将其固定在支撑架上方的悬臂梁上来实现，叫定程度由悬臂和阻止真旋转的力来确定。悬赔的位置是固定的，因此，悬臂随加在加载单元的力根据试件受热程度不同而不同
2.3.2加载
当试件的跨度比实际使用短时，同样荷载情况下，试件应力的类理和大小较全尺寸的试伴有所不同。跨度较小的特殊截面案应通过研究确保让在试件上产生的临界应力局全尺试件的应力类型同，并注意由于减少跨度，加大猫载而可能产生过量的剪切应力。这些固素将影响产兰所需应力时所采用的加载方式和载类型。
樂是受弯构件，所以对其进行评定时，简支梁的弯曲是否与实际状况致是非常靠要的。试验中-·般不考患人为设置原因，如：弯应力水平不因需要考惠扭转约束面减少。A，车约策和加载条件的影响
对热膨胀、轴间或凝转的药末有多种方法，准确装置应满足其需要，当试件安装在约束框架内，试件对楂架产生的轴向摊不应使橘架有变形。在某些情况下可以適过校推约束框架米量轴向力。在有些情况下会在试件契间预留膨胀间隙。在于试件上方或高度方向结构部件的接舱或固定，这样的布否同样能对懿转提供约束。更为滩确的办法是出液压千斤顶来提供轴向和与试件相关的约束，測氧，在这些情说下对试件行试验时，膨胀药史的产牛将增大构作的轴可压打。此时这种方会发斗在构伴的桌个载面位置，该力产生的弯曲将会平衡部分術载作而产生的弯所，从而使将件的承载能与利GB/Y 9978.6—2008
耐火极限相对增加，但当试出现碎裂战失稳时除外。A.5温度测量
试件热电偶的布置应能够碗保获得关于试件而温度的最有用数据信息。对于组合结构（如在其随边缘间填充混凝十Ⅱ型钢梁），组合构件好个部件的凝度数据信息以及试件载面的温度梯,度是非常有用的数据信息，可以对这些数据橄进-步评定：热电假可用来测量染保护层间的温度。得到的数据可用于对具有树同材料保护层的其他材料和奖似梁的临界湿度进行推测，
A.6试件特性
对子简支的恼件，比如梁：其带温小独度是结构中最重娶的性能之一。如果试验加裁苴是根据材将实际强度确定的，那么其应用点有广泛性，而根据材料标准值避行训载得到的数据则不且有广泛用性。
对于均质材料，在火试验前通这常誠下的荷载试验就能够斐得它的应力/应变关系，常游下的试验如戴不应超过材料的弹性范所，因为这将影响用照强度。其他对耐火被限有重要影呵的固素如下：）沿梁长感方问的横截面面积变化（霆议在九个不尚的位置给查）；b）梁的材料密度，包括所有的红合部件，所有的保护层或涂层：c）华均学竞和全部保护材料的不稳筐性；l）在梁使用的保护层或涂层等全部吸混材料的含水童。附录B
（资料性附录’
试验结果的直接应用指南
GB/T 9978.6—2008
如果符合以下条件，耐火试验结果可直接应用于类似的未经耐火试验的樂构件。）跨度未增加：
b）荷截末增加，加藏的位置和分布未变化。旋转约末和织尚的约束未变化。c)
截面尺寸术少。
在何燕本材料的特性强度和密度未变化e
受热百的数量求变化
g）结构末受热的长度未减少。
h）截面物设计未改变（如在截面上的加强筋）。对于具有定耐火性能的梁或组合梁构件，起保护作用的非承重部件的失效可能会寻致整个承载构件的失效。保护妞部件只有在一定条件下，如衔定温度和特定变形状态下才会失效，这些临界状态因构件的支撑条件不质而不同。由某种支撑条件得到的临界温度值不得应用于比更易导效变形的支撑条件，期：出约枣部件获得的临界温度状态，不允许用于简支部件G
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
