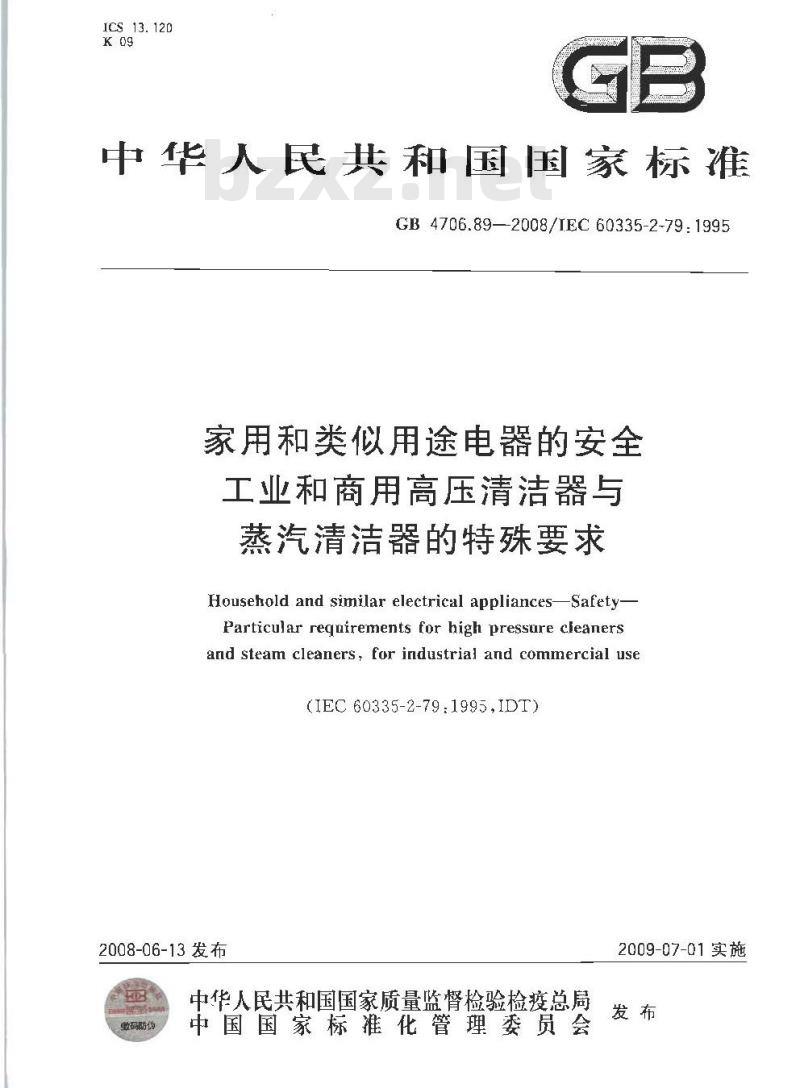

GB 4706.89—-2008/IEC 60335-2-79:1995家用和类似用途电器的安全
工业和商用高压清洁器与
蒸汽清洁器的特殊要求
Household and similar electrical appliances-Safety-Particular requirements for high pressure cleanersand steam cleaners, for industriai and commercial use(IEC 60335-2-79.1995,IDT)
2008-06-13发布
中华人民共和国国家质量监督检验检疫总局数码防修
中国国家标准化管理委员会
2009-07-01实施
IEC 前

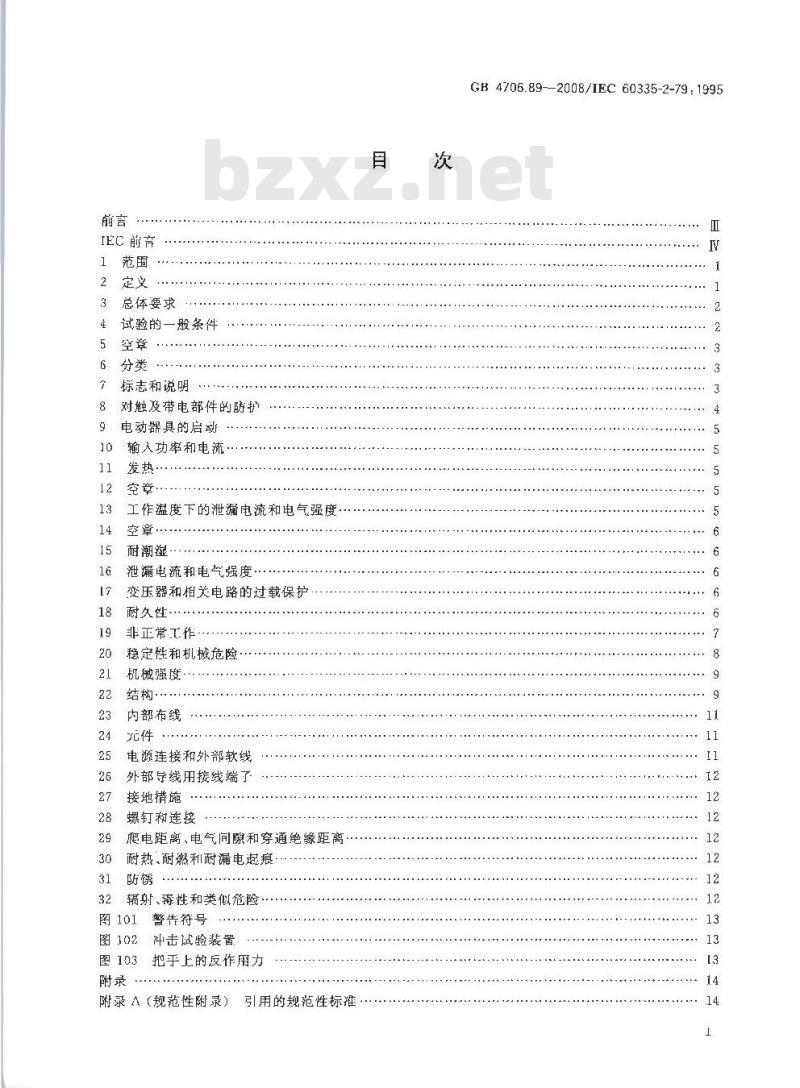

总体要求
试验的一般条件
标志和说明
对触及带电部件的防护
电动器具的启动
输人功率和电流·
工作温度下的泄漏电流和电气强度空章
耐潮凝
泄漏电流和电气强度
变压器和相关电路的过载保护
耐久性、
非正常工作
稳定性和机械危险
机械强度
结构·
内部布线
电源连接和外部软线
外部导线用接线端了
接地措施
螺钉和连接
爬电距离、电气间隙和穿通绝缘距离耐热、耐燃和耐漏电逻痕
辐射、毒性和类似危险
图101
图102
图103
警告符号
冲击试验装置
把乎上的反作用力
附录A(规范性附录)
引用的规范性标推
GH 4706.89--2008/1EC 60335-2-79:199512

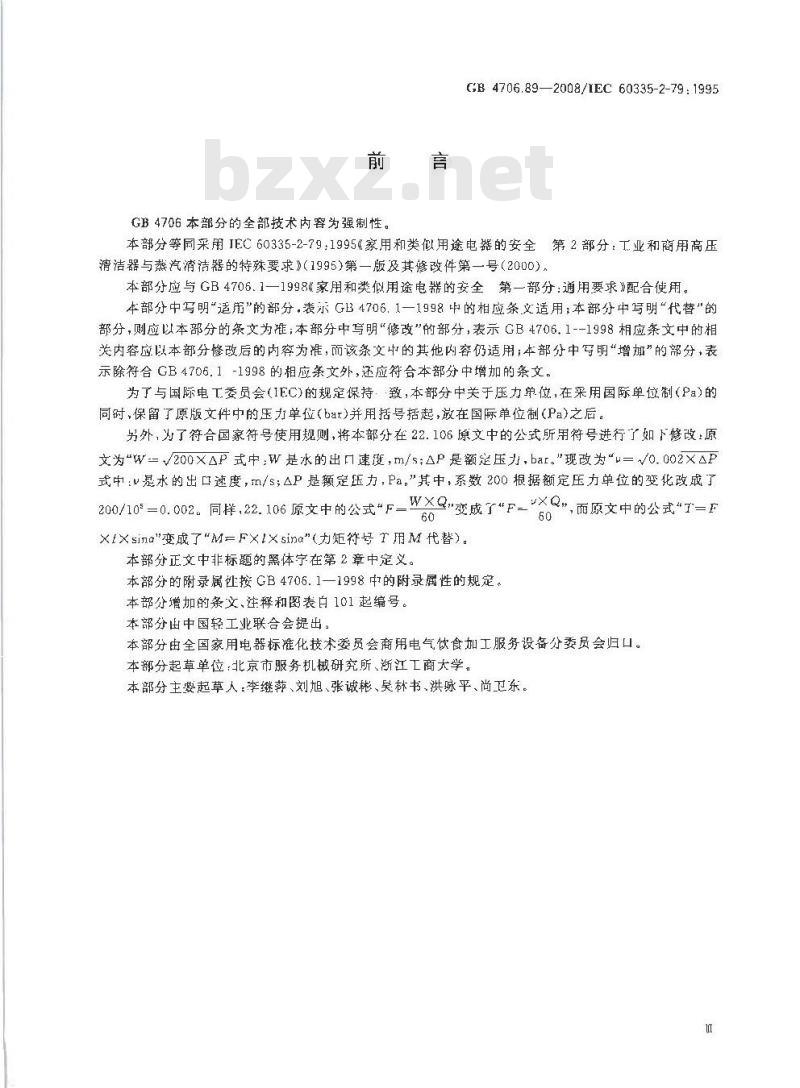

GB4706本部分的全部技术内容为强制性。GB 4706.89—2008/IEC 60335-2-79:1995本部分等同采用IEC60335-2-79：1995《家用和类似用途电器的安全第2部分：工业和商用高压清洁器与蒸汽消洁器的特殊要求》（1995）第一版及其修改件第一号（2000）本部分应与GB4706.1一1998家用和类似用途电器的安全第一部分：通用要求》配合使用。本部分中写明“适带\的部分，表示GB4706.1一1998的相应条文适用；本部分中写明“代替\的部分，则应以本部分的条文为准；本部分中写明“修改\的部分，表示GB4706.1--1998相应条文中的相关内容应以本部分修改后的内容为准，而该条文中的其他内容仍适用；本部分中写明“增加”的部分，表示除符合GB4706.1-1998的相应条文外，还应符合本部分中增加的条文。为了与国际电T委员会(IEC)的规定保持：致，本部分中关于压力单位，在采用国际单位制(Pa)的同时，保留了原版文件中的压力单位(bar)并用括号括起，放在国际单位制(Pa)之后。另外，为了符合国家符号使用规则，将本部分在22.106原文中的公式所用符号进行了如下修改：原文为“W=V200×△P式中，W是水的出速度，m/sAP是额定压力，bar。\现改为\u=V0.002×AP式中：v是水的出口速度，m/s；△P是额定压力，Pa，\其中，系数200根据额定压力单位的变化改成了WXQ\变成了\F-\XQ\，而原文中的公式\T=F200/10″=0.002。同样，22.106原文中的公式*F=60
XIXsina\变成了\M=FlXsina\（力矩符号 用M 代替）。本部分正文中非标题的黑体宁在第2章中定义。本部分的附录属按GB 4705.1—1998中的附录属性的规定。本部分增加的条文、注释和图表白101起编号。本部分由中国轻工业联合会提出：本部分由全国家用电器标准化技术委员会商用电气饮食加工服务设备分委员会归口。本部分起草单位：北京市服务机械研究所、渐江工商大学。本部分主要起草人：李继萨、刘旭、张诚彬、吴林书、洪咏平、尚卫东。GB 4706.89—2008/IEC 60335-2-79, 1995IEC前言
1）国际电工委员会（IEC)是由各会员国电工委员会（TEC各国家委员会）组成的全球性标准化组织。EC的任务是促进电工和电子领域中与标准化有关的一切议题的国际合作。为些日的，除了开展其他活动外，IEC还颁布国际标准。其制定工作委托给各技术委员会。任何对所涉及问题感兴趣的IEC国家委员会均可参与这项工作。与EC联系的国际纽织、政府机构和民间团体，也可以参加。IEC与国际标准化组织（ISO)根据两个组织间的协议所规定的条件密切合作2）由所有对此关切的国家委员会的代表参加的技术委员会制定的VEC有关技术问题的正式决议或协议，尽可能接近地表去了3）所发布的标准
接受。
听残及的问题在国际上的一致意见鼓术握清或导则以推荐的形式供国际上使用，并在此意义上为各国家委员会所4）为了促进国原上的统
国家和地区标雅中专
明硼指出。
会同意尽可能地将YEC国际标准明白无误地应用到，5C各国家委员
标准与相应国家或地区标准之间的任何不一致，均应在国家或地区标准中5）IEC不提供认可标记，也不对在何国际标准TEDS5的本部分由IEC
委员会制定
“商用电动清洗器
60335-2-79的第
本标准构成
本标准的文述文件为依据
称同其标准之
相符合的设备承担责任
1家用和类似用途电器的安全技术委员会所属第61第61
表决报告
61J/37/EVD
标准的全部材料，可在上表所示的表决服告中查明。关于表决批推本
本第二部分要与335-1的最新版本及其修改件结合使用，它是在标准第三版（1991年）的基础上制定的。
本第二部分补充或修460335-1的对应条款，以便转换为IEC标准：工业和商用电动高压清洁器与电动蒸汽清洁器的安全要式如第一部分的个别条款在不第二部分中未提到时，如果合理，该条款奶然适用，在本标谁说明“增加”“修改\或“代替\时，第一部分电的有关正文应作相应修改。注：
1）采用下列印刷宁体：
要求本身;罗马体；
一试验规范：斜体；
说明事项：小号罗马体。
止文中的黑体字在第2章中定义。当第一部分的一个定义涉及一个形容词时，作本第二部分中这个形容词及其相关的名词也要用累体，
2）对第部分增加的条款和图装应自101起开始编号。在某些国家中存在下列差异：

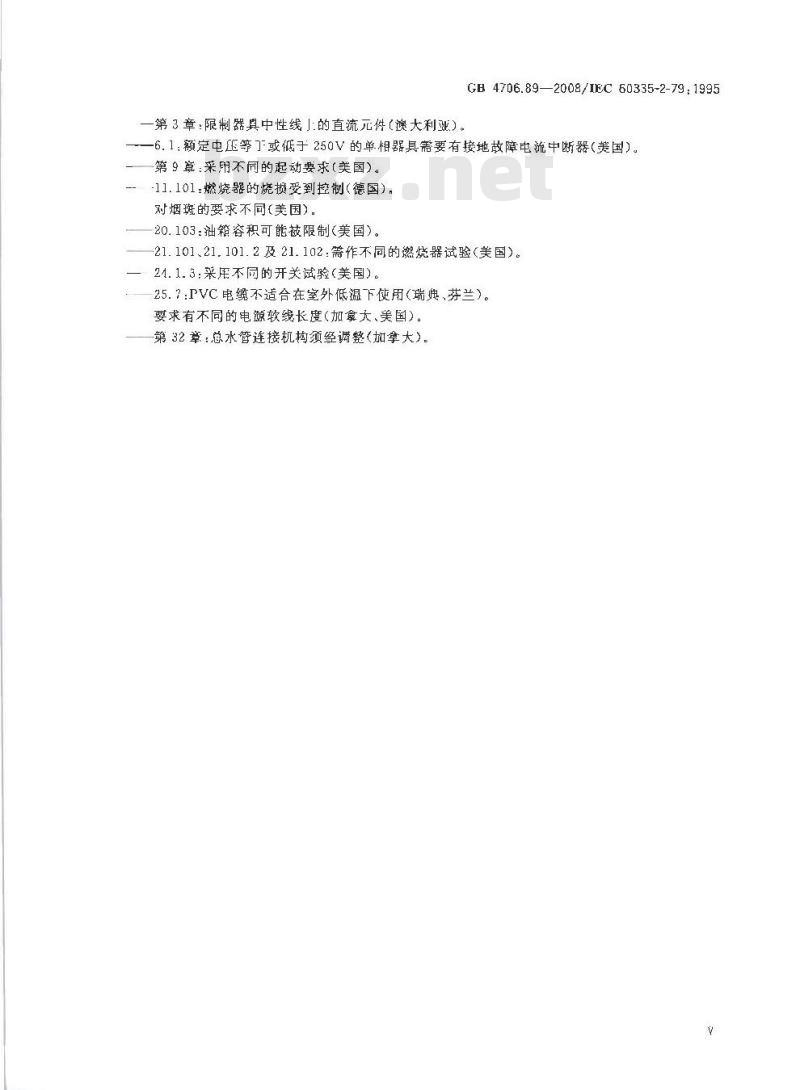

第1宽：采用不同的压力范留（美国）。本标准不适用于专供家用的器具（意大利）。一第3章：限制器具中性线」的直流元件（换大利亚）。GB 4706.89—2008/IEC 60335-2-79:1995一6.1：额定电压等了或低于250V的单相器具需要有接地故障电流中断器（美国）。——第9章：采用不同的起动要求（美国）。---11.101.燃烧器的烧损受到控制（德国），对烟斑的要求不同(美国）。
20.103：油箱容积可能鼓限制（美国）。—21.101、21.101.2及21.102：需作不同的然烧器试验（美国）。—21.1.3：采用不同的开关试验（美国）。25.？：PVC电缆不适合在室外低漏下使用（瑞典、芬兰）。要求有不同的电颂软线长度（加拿大、美国）。第32章：总水管连接机构须经调整（加掌大）。1范
GB 4706.89—2008/IEC 60335-2-79:1995家用和类似用途电器的安全
工业和商用高压清洁器与
蒸汽清洁器的特殊要求
GB4706.1—1998中的该章除下述内容外，均适用：该章增加下述内容
本部分适用于压力不低于25×10\Pa(25bar）也不高于250×105Pa250bar）的压消洁器，其高压泵传动装置的输入功率不超过10kW。本部分也适用于水箱有效容积等于或大于1.5L的蒸汽清洁器，即使其压力低于25×105Pa(25bar)。本部分还适用于上段所述范围内的固定式器具。本部分也适用于采用其他能源形式代替电动机的器具，但必须考虑其效应。修改：
用下述内容替代注3的最初两段：包含在加工设备中的器具，
一打算使用在经常发生腐蚀性或爆炸性气体（如蒸汽或可燃气等）特殊环境场所的器其。2定义
GB4706.1-1998中的该章除下述内容外，均适用。2.2.9该条用下述内容代替：
正常工作normal operation
器具供电电压为颗定电压，以额定流量及额定压力工作，且装上制造厂规定的喷嘴和软管：滤网及过滤器均处于干净工作状态，卸载阀调到额定压力。热水器，如果装有，以最大功率工作。2.101
卸载阀unloader yalve
当泵压超过预定值时，将剩余流体送回输人系统的压力操作的阀。除此之外，当输出流量关掉时，它将全部泵流降压走旁路排出。2.102
安全阀safetyyalve
当泵或蒸汽清洁器的压力超过预定值时，将剩余流体或蒸汽送回输入系统或排人大气的压力操作的阀。
额定压力rated pressure
制造厂给器具指定的泵或蒸汽清洁器处的最高压力。2.104
许用压力permissible pressure使器具或器具的部件能不削弱其协调性而工作的极限压力。2.105
额定流量ratedlow
制造广给器具指定的额定压力下的喷嘴流量，1
GB4706.89—2008/1EC60335-2-79:19952. 106
热水器waterbeater
用电.煤气.液体燃料或热交换器将水或消洗剂加热的装置：2.107
清洗剂cleaning agenl
添加了或不添加可溶的或易合的化学制品的水。2.108
压力开关pressuru switch
根据变化的压，一到预定侦就起控制作用的装置。2.109
流曼开关flnwswiteh
根据变化的液流速度，一到预定试就起控制作用的装置。2.110
主安全控制装置primary safetycontrol直接对火焰特性起反应以断定存在火焰，并在出现点火失败或非故障熄灭现象时促使安全停机的控制装置、
注：上安全挖制装置也叫做火启印断装。2.111
触发喷枪trigger gun
假如触发器不在工作位置，一种使流体停止流整其出口的装鹭。2. 112
连续点火conlinuousgnition
靠一种在燃烧器整个使用期间，不管燃烧器着火与否，都能不断地连续缝持的能源进行的点火方法。www.bzxz.net
额定温度rated temperature
制造厂指定的清洗剂的最高激度。2.114
笔形喷嘴pencil jetozzle
提供集中平行水注的喷嘴。也称作针状喷嘴、密实喷嘴或0°喷嘴。2. 115
水喷洗器
walerjeffer
由高压软管端部的一个臂嘴构成的高压管子清洗装置。3总体要求
GB4706.1—1998中的该章内容，均适用。4试验的一般条件
GB1706.1一1938中的该章除下述内容外，均适用。4.1该条增加下述内容：
燃烧器在额定输入功率下工作。打算以一个以上额定输入功率工作的器具则在最不利功率下作附加试验。
如果提供了燃烧器空气的调节装置，将其调到能产生使用说明书中推荐的燃烧性能的那个空气燃2
GB 4706.89—2008/IEC60335-2-79:1995油混合比上。燃烧性能可由火焰的状态，CO：在废气中的百分数或其他方法确定。将一节烟道固定到打算带着烟道使用的器具上，废气的测定就在这节烟道内进行。将通风装置调到使用说明书推荐的那个强度上。5空章
6分类
GB4706.1—1998中的该章除下述内容外，均适用。6.1该条用下述内容代替：
在电击防护方面，器其应属于I类、Ⅱ类或Ⅲ类（见6.2的表格）。通过视检和有关试验来确定是否合格。6.2该条用下述内容代替：
防护等级和对水有害侵人的防水等级全少应符合下表要求：器具种类
蒸汽消洁器
高压清洁器
仅供室内使用
供室外使用
手持式部件
手持式器具
其他型式器具
手持式部件
防护等级（电击防护）
防水等级GB4208-：1993
但是，规定安装在单独一不易发生水或溅水的房间内的固定式器具，至少应是 IPXO 级。通过视检和有关试验来确定是否合格。7标志和说明
GB4706.1—1998中的该章除下述内容外,均适用。7.1该条增加下述内容：
额定压力,单位为;帕 Pa［或巴 bar]；-许用压力，单位为：帕PaL或巴bar]；最大额定流量，单位为：升/分(L/min)；最高额定温度，在50℃以上；
-编号：
生产年份，生产年份可用该年份的最后二位数表示，最高进水斥力，单位为：帕Pa［或巴bar]，如安装说明书中未提供；热水器的最大功率，单位为kW；注1C1：为电热器规定了输入功率，为燃气或燃泌加热器规定了输出功率。必须将与图101一致的感示警告符号本质的具有熙色线条的黄色标签水久地固定在器具上。所有耐压软管应标明许用压力单位Pa(或har)及最高使用温度（单位℃）,并应标明制造厂名及生产日期。可将这些数据编码。
触发喷枪与喷杆应标明许用压力单位Pa(或bar)及最高使用温度（单位C)还有一个表示触发喷枪的制造厂的商标。
注102：建议安全闽应标有识别标志。3
GB 4706.89—2008/IEC 60335-2-79:1995热水器排放废气的烟道或导管的表面温升超过60K时，高温表面附近应贴上警告语，说明：“警告！高温，不可触及或GB/T5465.2一1996的5041号符号。字体高度不得小于4mm。
7.12该条增加下述内容：
使用说明书的封面应包含如下内容：“警告！未经阅读本说明书请勿使用本器具。”7.12.1该条增加下述内容：
使用说明书应包括下述要点：
-一电源连接应由合格的电工完成且应符合IEC60364.注101：建议本器具的电源应包括剩余电流装置，当到地面的电流超过30mA，时间达30ms时能中断供电；或包括能检验接地电路的装置。
整告！本器具已指定与制造厂提供或推荐的清洗剂一起使用。使用其他清洗剂或化学制品可能对器具的安全有不利影响。
警告！除非人员穿戴防护服，否则在他们的活动范围内不要使用本器具。警告！高压喷器如果使用不当有时会是危险的。不准将水流射向人员，带电的电气设备或器具本身
一不要为了清洗衣服鞋袜而将水流射问自己或他人。进行用户维护之前，切断电源。儿童或未经培训人员不应使用高压清清器及蒸汽消洁器。为了确保器息安全只使用制造广提供或认可的配件原物。警告！高压软管，管接头对器具的安全是重要的。只使用制造广摧荐的软管与管接头。如器具的电源线或重要部件，例如安全装置，高压软管、触发喷枪等损坏，不要使用本器具。如果使用延长软线，则插头与插座必须是防水结构的。警告！使用不适当延长的软线可能是危险的。使用气态或液态燃料时，其正确的技术规格以及如下警告：“警告！不应使用不正确的燃料，因为它们可能造成危险。-对于没有主安全控制装置的燃油器具，应标注“本器具工作时必须有人看管。”器具的预定用途。
对于燃气或燃油加热的器具，提供充分的通风并确保废气彻底排放是重要的。一有关器具开/停及保管的详细资料。对于打算在干爆单独的房间中使用的固定式器具和打算仅供户外使用的蒸汽清洁器而言，安装说明书应包括下注意事项：“不要溅湿或冲洗。”关于要使用的喷嘴，打开触发喷抢时，在喷射组件上的反冲力及突加力矩的危险等的充足资料，如果反冲力超过20N，必须在说明书中给出。一一安全装置，如安全阀、流量开关、压力开关等的功能，-有关用户维修保养的充足资料。一有关故障的充足资料。
为远程信号传输制作的装置，必须参照本国的布线安装要求，-有关与总水管连接的充分资料，包括最大进水压力，如果铭牌上未标明。应给出水喷洗器（如可适用）的使用说明，如“在开动器具之前将软管插到红色标记处\。8对触及带电部件的防护
GB 4706.1—1998 中的该章内容,均适用。4
8.1该条增加下述内容
往101：水及带水的洗剂被认为是导电的。8.1.4该条最后一段增加下述内容：GB 4706.89—2008/1EC60335-2-791995由18至24节酸性或碱性电化学电池组成的独立电池系统，包括干电池，如满足下述条件应视为山类：
--每节电池的最高充电电压不超过2.7V；一没有接地部件（见第27章）；一导电部件不能落在带电部件上，因而不会跨接极性相反的带电部件（见第22章）。9电动器具的启动
GB4706.1—1998的该章内容不适用。10输入功率和电流
GB4706.1—1998的该章除下述内容外，均适用。10.101正常工作时，压力偏差不应人于额定压力土10%，耳不应超过许用压力。注：燃烧器性能按制造厂说明书调整.11发热
GB4706.1—1998的该章除下述内容外，均适用。以“{1.2至11.7和11.101至11.104”代替\11.2至11.7”。11.4该条作如下修改：
以“电加热器具\代替“加热器其\。11. 101 废气最高温度不应超过 400 ℃器具的任何一个测试输人均应记录需要的测试观察结果。工作15 min后应在烟道出口与烟橱通风罩之间一处采取废气的试样。如果连续三次间隔 15 min 的取样显示一致的分析值,则认为工作是稳定的。
废气中烟尘量不应超过以下值
对于喷募燃烧器及墙装燃烧器，相当于2号谢尔-巴卡拉克Shell-Bacharach烟斑的量；-对于汽化式燃烧器.相当于2号谢尔-巴卡拉克 Shell-Bacharach烟斑的量。废气中C0的量不应超过无空气和无水分时的0.1%（容积百分比）。通过测量来确定是否合格。
11.102内装清洗剂的软管、喷杆和管接头的温度不应超过额定温度。通过测量来确定是否合格
11.103构成燃烧室排气管或烟道一部分的外壳的温升及废气的温升没有限值。应确保对防止用户意外触及金属部件的适当保扩措施。保护装置的温升不应超逆60K。
通过测量来确定是否会格。
11.104当使用液体燃料时，如果有与油气混合物接触的点火源，则油箱中燃料最高湿度应低于燃点温度10K。
通过测量米确定是否合格
3工作温度下的泄漏电流和电气强度13
GB4706.11998的该章内容，均适用。5
GB4706.89—2008/1EC 60335-2-79:199514空章
15耐潮湿
GB4706.1—1998的该章除下述内容外，均适用，15.1.2不适用。
15.2该条用下述内容代替：
器具在结构上应使由于正常工作所造成的液体溢出、过满及因不定的器具和手持式器具的翻倒所造成的液体溢出都不影响其电气绝缘。注：如在具项部按最不利的水平方向施加180N的力时器具翻倒，则该器具被认为是不稳定的。该器具放置在与水平面倾斜10的支承面上，其液体容器加注到使用说明书指示液位的一半。通过下述试验来确定是否合格。带X型连接的器具，除带有专门制备的软线器具外，其他都应装有表11中规定的最小横截面积允许的最轻型柔性软线。
惜有器具输人捕口的器具，可将相配用的连接器播装到位，或不插装连接器进行试验，二者中取最不利者。
将人工注水器具的容器，用含约1%NaCI的水溶液注满，然后再用等于容器容量的15%，或是0.25 L同浓度水溶液，二者中取量多者,在1 min的时间内持续地注人容器。手持式器具和不稳定的器具，其容器如有浮箱则装满液体，如有洗涤剂箱则装满导电性最好的洗涤剂,并盖好盖子，将其从最不利的正常使用位置翻倒,并留在该位置5 min,除非器具自动返回其正常使用置。
每次试验后，器具应经得往16.3的电气强度试验，战验电压为：基本绝缘：1000V;
—附加绝缘：2750V；
加强绝缘：3750V。
视检应表明在绝缘上没有能导致爬电距离和电气间隙降低到低于29.1中规定限值的水迹。15.3该条作如下修改：
用（93士6)%取代值（93±2)%
16泄漏电流和电气强度
GB4706.1—1998的该章内容，均适用。17变压器和相关电路的过载保护GR4706.1--1998 中的该章内容,均适用。18耐久性
18.1器其的结构应使其在正常使用时不会有足以影响与本标准符合的电气或机械故障。绝缘不应损坏，而触点与接头不应因发热振动等导致松脱。此外，过载保护装置皮安全阀在正常作状态下不应动作。对于电动器具,经受 18.2 和 18. 6 的试验,如果适用还经受18. 3至 18. 5 的附加试验,来检查片合性。
18.2器具在正常工作状悉下以额定电压工作96h，缩短第11章和第13章的试验所需上作时间。器具连续运行，或运行相应欲数的周期，每一周期不少于8h。6
GB 4706.89—2008/1EC 60335-2-79:1995指定的运行时间是实际工作时间。如果器具装有一台以上的电动机，则指定的运行时间分别应用子每台电动机。
用末经加热的清洗剂进行试验。在此试验过程中，将所有软管盘绕在混凝土上。18.3器具在正常工作状态下以额定电压1.1倍电压启动50次，并以额定电压0.85倍的电压启动50次，每次供电持续时间至少等于全速启动所需时间的10倍，但不少于10s。在每一运转周期之后，插人一个足以防止过热的间歇，且至少等于供电时间的3倍。18.4装有离心式或其他型式自动启动开关的器具，在正常工作状态下以额定电压0.9倍的电压启动10000次，操作周期规定在18.3中。必要时可应用强制冷却。
18.5装有自复位热断路器的器具以额定电压1.1倍的电压供电，在上述负载下会使热断路器在几分钟内启动，直到热断路器完成了200个工作周期为止。18.6在18.2和18.3的试验中，过载保护装置和安全阀不应动作。在做完18.2至18.5的试验后，器具经受第16章的试验：接头、手柄、保护装置、刷罩及其他配件或组件不应松脱，且不应有在正常使用中影响安全的损伤。19非正常工作
GB4706.1—1998的该章除下述内容外，均适用。19.1该条增加下述内容：
燃油燃气的器具要另外经受19.101，19.102和19.103的试验。19. 11.2该条增加下述内容：
证101：如果有关IFC标准包括了器具内出现情况，符合这些标准的接触器不开路或短骼。然而，把一个在正常使用中用来接通和断开电热元件的接触器主触头锁定在“通（on）”的位置应认为是故障条件，除非该器具装有至少二组串联连接的触头。例如，装有两个被此独立工作的接触器，或装有一个接触器，它内两个独立电枢操作两组独立的主触头。19.101燃油与风扇助推的燃气器具：当供给一台有风扇助推通风装置的器具的燃烧空气受到限制时，器具应继续工作，以免产生危险情况，切断燃料供应或扑灭火焰。19.101.1排气管道用块面积足以题盖整个孔径的金属平板封堵，以最不利方式放置在管道的顶端。通过11.101的试验来确定是否合格。19.101.2在器具正常工作状态下，限制燃烧空气的进人量。用一块尺寸适当的厚绒布毫不用力将燃烧器组件的进气口封堵。
通过11.101的试验来确定是否合格。19.102常压燃气器具
19.102.1在烟橱通风罩出口堵往的情况下：当器其在正常供氧的大气中作试验时，废气的无空气样品中一氧化碳的浓度不应超过0.04%。器具在正常试验压力下至少工作 15 min。随后堵往烟橱通风罩出口，并采集废气的样品加以分析。
通过11.101的试验来确定是否合格。19.102.2烟橱通风罩出LI处施加的总倒灌风压力值在 0 Pa~[3 Pa之间时，不应使主燃烧器火焰熄灭；也不使火舌回闪、消散、飘扬、在器具外燃烧，在有正常供氧的大气中试验器具时，也不引起废气的无空气样品中一氧化碳浓度超过0.01%，器具以正带试验压力工作至少15min。直径适当，长度至少等于管径10倍的烟筒直线段直接安
