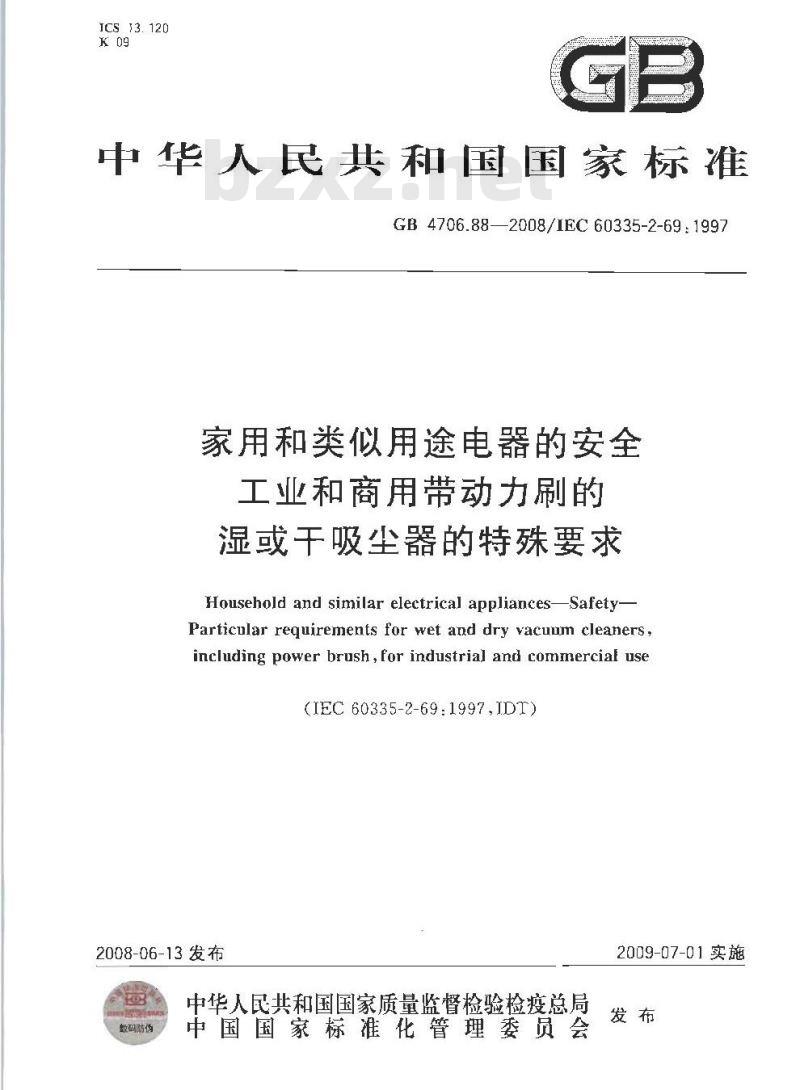

【国家标准(GB)】 家用和类似用途电器的安全 工业和商用带动力刷的湿或干吸尘器的特殊要求

ICS13.120
中华人民共和国国家标准
GB 4706.88—2008/1EC 60335-2-69:1997家用和类似用途电器的安全
工业和商用带动力刷的
湿或干吸尘器的特殊要求
Household and similar electrical appliances-Safety-Particular requirements for wet and dry vacuum cleaners,including power brush , for industrial and commerciaf use(IEC 60335-2-69:1997,IDT)
2008-06-13 发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-07-01实施

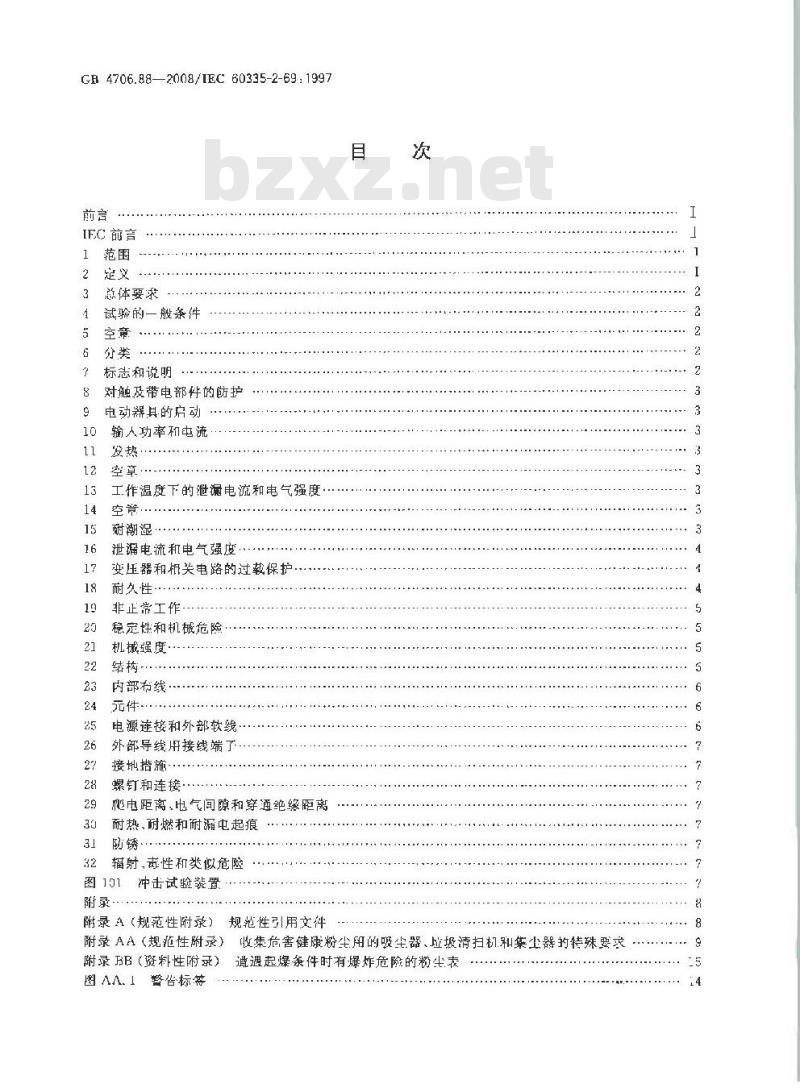

GB 4706.88—2008/IEC 60335-2-69:1997前言
IEC前言
总体要求
试验的一般条件
标和说明
对触及带电部件的防护
电动器具的启动
输人功率和屯流
工作温度下的泄漏电流和电气强度空章
耐潮湿
泄漏电流和电气强度：
变压器和概关电路的过载保护
耐久性
非止常工作
稳定性和机械危险
机械强度
内部布线
电源连接和外部软线
外部导线用接线端了
接地措施
螺钉和连接
爬电距离、电气间隙和穿通绝缘距离耐热、耐燃和耐漏电起痕
辐射,性和类似危险
冲击试验装置
附录 A (规范性附录)
附录AA（规范性附录）
附录BB(资料性附录）
图AA.I警告标符
规范性引用文件
收集危害健康粉尘用的吸尘器、垃圾清扫机和集尘器的特殊要求逍遇起爆条件时有爆炸危险的粉尘表E

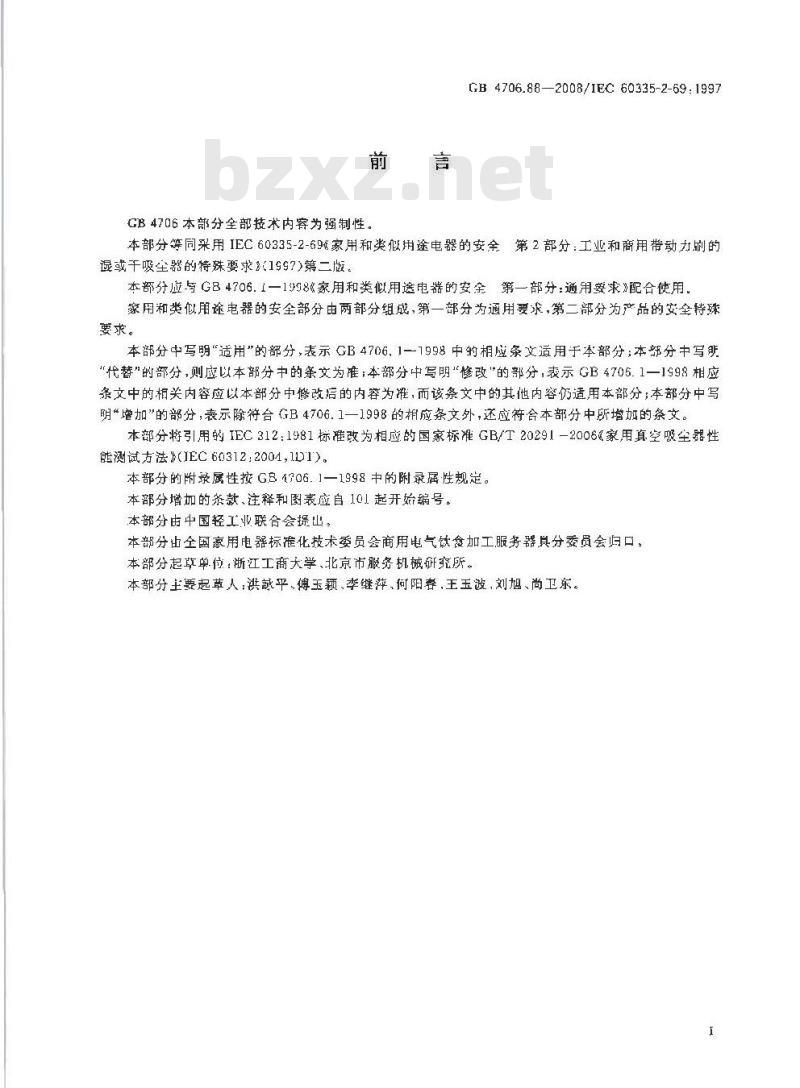

CB 4706本部分全部技术内容为强制性。GB4706.88—2008/1EC60335-2-69：1997本部分等同采用IEC60335-2-69%家用和类似拥途电器的安全第2部分：工业和商用带动力刷的湿或干吸尘器的特殊要求199?)第二版。本部分应与GB4706.1一1998《家用和类似用途电器的安全第一部分：通用要求》配合使用。家用和类似用途电器的安全部分由两部分组成，第一部分为通用要求，第二部分为产品的安全特殊要求。
本部分中写明“适用\的部分，表示GB4706.1一1998中的相应条文适用于本部分：本部分中写明“代替\的部分，则应以本部分中的条文为难；本部分中写明“修改\的部分，表示GB4706.1一1998相应条文中的相关内容应以本部分中修改信的内容为准，而该条文中的其他内容奶适用本部分；本部分中写明“增加\的部分，表示除符合GB4706.1一1998的相应条文外，还应符合本部分中所增的条文。本部分将引用的IEC312：1981标准改为相应的国家标准GB/T20291一2006家用真空吸尘器性能测试方法》(IEC60312.200,1D1)。本部分的附录属性按G.84706.1—1998中的附录属性规定。本部分增加的条款、注释和图表应自101起开始编号。本部分由中国轻工业联合会提出：本部分出全国家用电器标化技术委员会商用电气饮食加工服务器具分委员会归口：本部分起草单位：浙江工商大学、北京市服务机械研究所。本部分主要起草人，洪誠平、傅玉颖、李继萍，何阳春，王玉波，刘旭、尚卫东，GB 4706.B8—200B/IEC 60335-2-69:199IEC前言

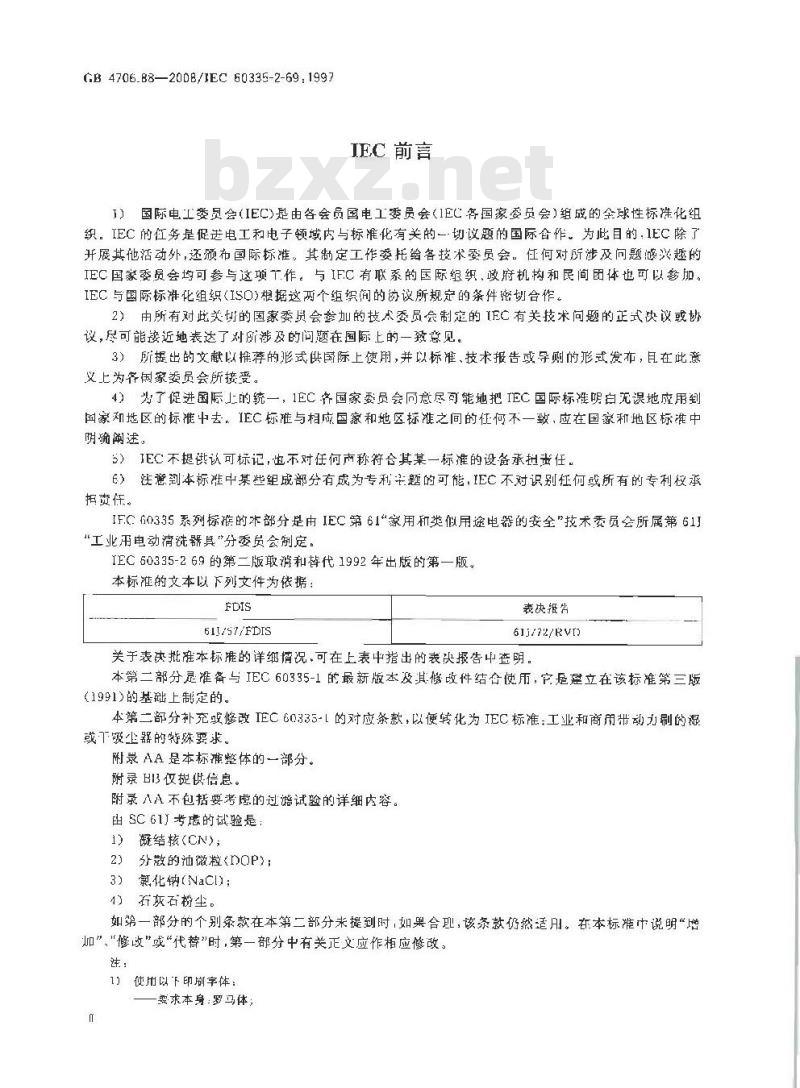

J）国际电工委员会（IEC)是由各会员国电工委员会（1EC各国家委员会）组成的全球性标准化组织。IEC的任务是促违电工和电子领域内与标准化有关的一·切议题的国际合作。为此目的.IEC除了开展其他活动外还颁布国际标。其制定工作萎托给各技术菱员会。任何对所涉及问题感兴趣的IEC国家委员会均可参与这项十作。与IEC有联系的医际组织、政府机构和民间团体也可以参加。IEC与国际标准化组织(ISO)根据这两个织间的协议所规定的条件密切合作。2）由所有对此关切的国家委员会参加的技太委员会制定的【EC有关技术问题的正式决议或协议，尽可能接近地表达了对所涉及的问题在国际上的一致意见。3）所提出的文献以推荐的形式供国际上使用，并以标准、技术报告或导则的形式发布，且在此意义上为各国家委员会所接受。
4）为了促进国际上的统一，1EC齐国家委员会同意尽可能地把IEC国际标准明白无误地应用到国家和懋区的标准中去。IEC标准与相应国家和地区标准之间的征何不一致，应在国家和地区标准中明确斓递，
5）IEC不提供认可标记，也不对任何市称符合其某一标准的设备承担击任。6）注意到本标准中某些组成部分有成为专利主题的可能，IEC不对识别任何或所有的专利权承拒责任。
IFC60335系列标推的术部分是由IEC第61\家用和类似用途电器的安全\技术委员会所属第61J“工业用电动清洗器具\分委员会制定。IEC60335-269的第二版消和替代1992年出版的第一版。本标准的文本以下列文件为依据：FDIS
61I/S7/FDIS
表决报告
61572/RV13
关于表决批准本标准的详细情况.可在上表中指出的表决报告中查明。本第二部分是准备与IEC60335-1的最新版本及其修改件结合使币，它是建立在该标准第三版（1991)的基础上制定的。
本第二部分补充或修改TEC60335-1的对应条款，以便转化为IEC标准：工业和商用带动力刷的混或下吸尘器的特殊要求。
附录AA是本标准整体的一部分。附录B13仅提供信息。
附录八A不包括要考虑的过滤试验的详细内容。由SC61)考虑的试验是
1）凝结核(CN)；
2）分散的油微粒3）氯化钠（NaCI)；
4）衍灰石粉尘。
如第一部分的个别条款在本第二部分未提到时，如果合现，该条款仍然适月。在本标准中说明“增加”“修或“代替\时，第一部分中有关正文应作柜应修改。注：
1）使用以下印刷字体：
要求本身罗马体；
试验规范：斜体；
说明事项,小罗乌体。
GB 4706.88—2008/1EC 60335-2-69:1997正文中的黑体字在第2章中定义。当第一部分的一个定义涉及一个形容词时，在第一部分中这个形容词和所相关的名词也要用黑体。
2)对 IEC 60335-1 增加的条款、注释和图表应自 101起开始编号,增加的附录标明字母AA,BB等下述的谢如差异存在于·些国家2.2.9：在IEC60312的A1.1.2中规定了不同类型的地（美国）6.I在一些家，充许是0类和01类的吸牛器【F本）；使用时随携带的器具可以是I类、Ⅱ类或Ⅲ类（美国）。7.1：要求有其他标志（美图）。7.9：如果电极驱动电刷则应有拮示（美国）。—7.12:要求有附加说明（美国）。-一一15.2：试验敏不同地进行（美国）。—22.2:在水抽吸清洁器具的电源电路中不需娶全极断丹的开关。—25.5:Y型连接仅适用于安装在吸尘器中的白动线图。—-25.7:PVC软线不适用。
一—25.14：不进行试验（美国）。-26.1：吸尘器应是I类、Ⅱ类或皿类，在一些国家，允许是0类和0l类的吸尘器。32章：：除IEC603352-69的附录AA外，负责劳动保护的国家健康部门可以提出专门要求（英国，德国）。一AA.22.101:对本材，粉尘等级 M或H是合适的（德国）。AA.22.110：在粉尘等级M(根据使用说明适用于木材)和H的器具中，基本过滤器应低于火气压强（国）。Ⅲ
1范围
GB 4706.88-2008/1EC 60335-2-69:1997家用和类似用途电器的安全
工业和商用带动力刷的
湿或干吸尘器的特殊要求
GB4706.1—1998的该章除下述内容外，均适用：增加下述内容：
本部分适用子电动吸尘器并包括专门指定作工业用和商用的带有或不带附件的湿吸、干吸或湿干兼吸的器具和驻立式设备，例如供从工作台和生产器具上去除粉尘之类用的抽吸器件。注：商用是供旅馆、学校、医院、工厂、商店及办公室内使用，而不是供一般的料理家务之用。本部分也适用于收集有害灰尘，如石棉，或有附加要求的液体的器具。本部分也适用于原动机采用其他能源形式的器具，但必须考虑其效应。修改：
用下述内容代替注3的最初两行：—GB4706.7适用供家用的器其：一集中设置的驻立式吸尘系统：一打算使用在经常产生腐蚀性或爆炸性气体（蒸气或可燃气体）特殊环境场所的器具。增加下述内：
注101：对离电池驱动的器具，应参考IEC60335-2-72。2定义
GB4706.1—1998的该章除下述内容外，均适用。2.2.9该条用下述内容代替：
正常工作normal operation
真空电动机的正常工作,其输人功率P”的计算如下：Pm = 0. 5(P 1 P.)
式中：
P一-器具装上制造厂提供的喷嘴和软管工作3min时测得的最大输人功率，单位为瓦特（W)；P:紧随打开了喷嘴工作 3 min 之斥器具在喷嘴堵塞情况下工作20 s时的输入功率,单位为瓦特(w)。
在进气总管堵塞时，使用来确保提供气流以冷却电动机的任何一个阀门或类似装置不起作用，P：和户：在如下情况测得：电源电压调到额定电压；若额定电压范围的限差不超过其电压范围平均值的10%，以额定电压范围的平均值供电;若额定电压范围的限差超过其电压范围平均值的10%，则试验在供电电压调额定电压范闹上限的情况下进行。器具测试时装有干净的滤尘器和集尘袋，如果还带有收集液体的容器，则应空着，如果器真只带根软管使用，则拆下可卸的吸嘴并将软管伸青展开。如果器具带有备用的软管，则工作时不使用该软管。
电驱动装置处于工作状态，但不能同地面或任何其他表面接触，或者同用来封闭吸气管的装置相接触。
正常负载等于电搅动装置（如电动刷子)的平均负载P，，是如下：1
GB 4706.88—2008/IEC 60335-2-69:1997搅动装置在符合GB/T20291—2006中5.1.1.2规定的地毯上工作；-装置以下述方式使用时，测定平均负载P,装置按制造厂说明设定后，宜按产生最高负载的方向，以超过5 m的距离移动两次，与气流有关的电动机在与定 P, 同样的条件下工作,即气流不加限制,测量在 3 min 后进行
按照制造厂的建议，将装置调到适应地毯绒毛的高度：必须以通常的方式缓慢秘动搅动装置越过地毯，以免地毯损坏。2.101
污水排放泵soiledwaterdischargepump用于从器具排放污水的泵。
如果有污水排放泵，道常操作如下在器具的污水出口处求
空电动机应在试验期间运
3总体要求
间污水排放管，泵排放污水，除非排放管永久性地接装在器具上。真的该章内容均适用。
GB 4706. 1—
4试验的一般条件
GB 4706.1
5空章
6分类
GB 4706. 1-
9的该章内容均适用
998的该章除下连内容外，均适用6.1该条用下述内替：
在电击防护方暖
全器及其附属装置应属「类，五类或用类。携带在身体上使餐具应属类戴用类。香合格
通过规检和有关就
来确定是
6.2该条增加下述内套
帮有吸水功能的器具的齿应使清洗液和泡沫都不能渗人电动机或与带电部件相接触。193规定的IPX4。
器具应至少为GB4208
道过视检利19.101的试验来确定是否合格。7标志和说明
GB4706.1—1998的该章除下述内容外，均道用。7. 1 该条增加下述内容：
电驱动吸嘴的最大额定输入功率应标示在器具电源插座附近。而于吸尘器湿用的电驱动吸嘴应标示：“不要浸没”。7.9该条增加下述内容：
真空泵电机的运行和控制真空泵电机的升关位置是一7.12该条增加下述内容：
下述内容的要义应在使用说明中提出：一对应的
“该器具也适于商用，例如在旅馆、学校、医院、工厂、商店、办公室、租赁商行中使用，而不适于一般的家用。”bZxz.net
假如合适，下述警告也应包括在使用说明中：“菩告！本器具不适合于收集危险粉尘。”CB 4706.88—2008/IEC60335-2-69:1997“警告！本器具仅供干态使用，不应使用或存放在宰外潮湿环境中”。对器具上插座使用的任何限制应在使用说明中清楚规定。对湿式抽吸器具，使用说明应清楚规定：“誉告！如果泡殊/液体滋出，立即切断电源。”器具的使用说明应包括对水位限制装留定期清洗和对损坏迹象做检查的说明。8对触及带电部件的防护
GB4706.1—1998的该辞除下述内容外，均适用。8.1该条增加下述内容：
注101：格湿式独吸器只收事的避被看作是有导电性的。9电动器具的启动
无要求。
10输入功率和电流
GB4705.1—1998的该章内容，均适用。11发热
GB4706.1—1998的该章除下述内容外，均适用。11.3该条增加下述内容：
如果安装热电偶或其他布线必须拆卸器具，则安裁前后在可能的最低负载下（例如：封闭吸气口、刷子不与地面接触、脱开离合器等)测童输人功率，以检查装配是否已正确完成。11.4不适用：
11.5该条增加下述内容：
对于发热试验，驱动动力刷的电机的正带负载P，可以用一个制动装置或其他方式加以模拟。11.6不适。
12空章
13工作温度下的泄漏电流和电气强度GB1706.1-1998的该章除下述内容外，均适用13.2该条增加下述内容：
几台电动机同时工作的I类器具…14空章
15耐潮湿
守B4?06.1一1998的该章除下述内容外，均适用。15.1.2该条增加下述内容
-.---3.5 mA
湿吸的器具应在15.2规定的清洗液打漩的水平面上工作10m1n。在实际操作中，吸出物含有大且空气使抽吸电机不会过裁；但仍需查看输人负裁以免过裁。3
GB 4706.88—2008/1EC 60335-2-69:199715.2该条用下述内容代替
带有滚体容器的器具，在结构上成使液体过满、及器具不稳定和手持式器的翻倒所造成的液体溢出,都不会影响其电气绝缘。
通过下述试验来确定是否合格：给有液体容器和装备了输人插口的器具配备一个合适的连接器和软电缆或软线；给有液体容器和X型连接的器具配备表1I规定的最小截面积的软线，其他器具按交货状态试验。将器具的液体容器用含约1%NaCl的水溶液注满，然后，再用等于容器容量的15%，或是0.25L同浓度水溶液，两者中取量多者，在1tnir时间内持续注人容器。手持式器具和不稳定器具的容器完全注满后，盖上盖子，使其从正常使用的最不利位置翻倒并留在该位置 5 min,除非器其自动返回正常使用位置。注101：将器具放在一个与水平量10°倾角的支承面并处于正常使用时最不利位置上其液体穿器注至制造厂使用说明中规定液位高度的一半，如果在其顶部以最不利的水平方向施加一个180N的力时，器具就会懿倒，则认为这些器具是不稳定的。
器具接着经受下述试验：
器具的吸嘴放置在一个水槽里，水槽底面与支承器具的表面持平，水槽里注人高于槽底5的清洁剂，此液位在试验全过程中保持不变：清洗液由每8L水中放人20 g的NaCl和1mL的质量浓度为28%的-F二烷苯硫酸钠的水溶液所组成。
注102：用于吸水式洗器具溢水试验的溶液应存储在低温环境中，而互应在配制好了&内使用，十二烷基硫酸钠的化学名称是C1aIIsNaSO.。容器被液体完全注满后，器其接着在正常工作状态下运行5min。这些试验后，器具应立即经受16.3规定的电气强度试验，只是器具的试验也压为：基本绝缘：1000
附加绝缘2750V；
—加强绝缘：3750V。
视检应表明任何可能进入器具的液体都应该符合本部分的要求。特别是，绝缘体上没有能导致爬电距离和电气间隙降低到低于29.1规定限值的水迹。注103：经受15.3试验的器具，在正常环境条件下效置24h。由于器具结构使得污滚不幽溢出容器，则认为19.101规定的试验是适当的。15.3该条修改如下：
将(93±2)%改为(93土6)%。
16泄漏电流和电气强度
GB 4706.1—1998 的该章内容,均适用。17变压器和相关电路的过载保护GB4706.1--1998的该章内容，均适用。18耐久性
18.101器具的结构成使其在正常使用时不会有足以削弱符合本部分要求的任何电气或机械失效。不能山于发热、振动等，导致绝缘损坏、触点和接头松动。18.102装有自复位热断路器的电动机应以等于额定电压1.1倍的电压供电，在锁定转子的情况下，几分钟内将使热断路器动作，直到热断路器完成200个工作周期。18.103在18.102的试验完成后，器具应能经受第16章的试验。4
19 非正常工作
GB4706.1一1998的该章除下述内容外，均适用。19.2该条增加下述内容
“限制热散发”即“容器内没有液体”。19.7该条增加下述内容：
注10]：风机叶片不能作为易咬往的等件。带动力刷的吸尘器要锁定刷子进行试验。19. 9 不适用。
19.10该条增加下述内容：
GB4706.88—2008/IEC 60335-2-69:1997注101：对于本试龄，径向竭轮可能的最低负载可以通过封团空气人口得到。其他涡轮型式可以有不同待征。在吸尘器驱动一个刷子或搅动器的情况下，应拆除传动带。19.101具有配备了关闭装置或阀门容器的器具，要再次经受15.2的试验。使断流阀或其他流体关闭装置不起作用。如果有两个或更多独立的关闭装留，只要它们已利通过运行3000次的试验，每一次只使其中的一个不起作用。否则使所有未通过成验的装置都不起作用。注101：抽吸气液混合物时务必小心以防抽吸泵单元的电动机过载。应观察输入功率以避免过载。20稳定性和机械危险
GB 4706.1一1998的该章除下述内容外,均适用。20.2该条增加下述内容：
本娶求不适用于旋转的刷子和类似装置，也不适用于在安装允许改变用途的附件时外露的运动部件，
21机械强度
GB 4706.1—1998 的该章除下述内容外,均适用。该章作如下修改：
值 0. 5 J:1.0. 04 J 改为 1. 0 J±0. 04 J。21.101在正常使用时易受冲击的器具部件应进行下述试验：如果易遭受冲击部件的失效会导致不能符合本规范要求，则在正常消洗作时，机器上可能受到冲击或打击的任何位置，应经受一次具有冲击能最6.75Nm的打击。自立式机器上的抑击力应通过一直径50.8mm和质量0.535kg的钢球从1.3m高度处跌落，或由悬挂在一绳索上充当-个钟摆从1.3m高度落下进行施加。
22结构
CB4706.1—1998的该章除下述内容外，均适用。22.35该条作下述修改：
珊除注释。
增加下述内容：
这些部件要经受第2I章的冲击试验。如果此绝缘不符合29.2的要求，则经受下述冲击试验。将包覆零件的样品在（70上2)℃的温度条件下放置7d(168h）。之后，让样品达到近似室湿视检应显尔：包覆材料并米皱缩到不再具有所要求绝缘性能的程度，或绝缘层并未剥落以致能做纵向移动。
此后,样品在（一10士2)℃的温度中保持4h。随后样品仍在此温度用图 101 所示装置经受冲击。质量为 0.3kg的重物A从 350 mrm 的高度跌落到摔硬钢的凿子B上，凿子的刃口放罩在样品上。在正常使用中绝缘材料能易破或损伤的每个位置上各施加一饮冲击，冲击点之间的距离至少10mm
GB 4706.88—2008/IEC60335-2-69:1997经此试验后，应显示绝缘材料并未剥落，又在金属部件与要范围内环绕包住绝缘材料的金属箔之间，做一次16.3舰定的电气强度试验。22.101器具的结构应防止地面上物体的等透而削弱其安全性。地面有液流孔时，在离地面不足3Cm范围内褪用的器具不应有带电部件。追试现检和测量来确定是否合格。22.102增抑电源插座不应影响器具的安全，通过本部分的试验结合制造厂的说明书来检验足否合格。23内部布线
GB4706.11998的该章内穿,均适用。24元件
CB4706.11998的该章除下述内容外，均适用，24.1该条增证下述内容：
吸尘器包含的主并关应是频繁工作用的开关。24.3该条增加下述内容
只要任何故障不构成事反本部分要求，射额干扰抑制器、电源指示灯、相位器等组件可以利陋离开关的带电侧连接。
通过视检来确定是否合格。
24. T01I类和IⅡ类结构的器具应使用电源隔离开关或可全极断并和具有 3 mm接触距离的开关。25电源连接和外部软线
GB 4706.1—1938的该章除下述内容外.均适用。25.1该条增加下述内客：
IPX7(GB4208-1993)器且不应装有器具输人插口。IPX4，IPX5或1PX5的器具不应装有器具输人插口，除非当连接或分离时输人插口与连接器两者都与器具有相同的等级，或除非输人插口与连结器只能通过使用工具被分离和连接时与器具有相同的等级。带有器具输人插口的器具还应装有连接器和软线。在级别与IPX4相应或更高的器具上，连接器和软线应接人输人插口，并虚经受25，15的“拉伸和规转试验。通过视检,测量和。-次安装试验来确定是否合格。25.7该条增加下述内容：
电源软线应不轻于：
如菜用橡胶绝缘，普通硬橡胶护变软线（牌号GB5013.4—1997的53号线）；如果用聚氯乙烯绝缘，普通聚氢乙烯护套软线（牌号GB5023.5--1997的53号线）25.14该条增灿下述内容：
对于X和Y型连接，变曲次数为20000次。25. 15 表 10 用下表代替：
表10拉力和扭矩
器具质量/kg
钢矩/Nm
26外部导线用接线端子
GB4706.1—1998的该章内容，均适用。27接地措施
CB470G.1-1998的该章内容，购适用。28螺钉和连接
CB4706.1-1998的该章内容，均适用。29
爬电距离，电气间隙和穿通绝缘距离GB4706.1—1998的该幸内容，均适用，30耐热、耐燃和耐漏电起痕
GB 4706. 1—1998 的该章内容,均适用。31防锈
GB4706.1—1.998的该章内穿，均适用。辐射、毒性和类似危险
GB 4706、1一1998的该章除下述内容处,均适用。增加下述内容：
GR4706.88—2008/IEC 60335-2-69:1997注 101:对指明收集危险粉尘的器具,在本部分的附录 AA 中规定了对加要求。增加下述图101：
单位为亮米
质量为10kg的基础
图101冲击试验装置
蛋物八
