【国家标准(GB)】 气动压缩空气过滤器 第1部分: 商务文件中包含的主要特性和产品标识要求

ICS23.100.60
中华人民共和国国家标准
GB/T22108.1—2008/IS05782-1:1997气动压缩空气过滤器
第1部分：商务文件中包含的　
主要特性和产品标识要求
Pneumatic fluid power-Compressed air filters-Part 1:Main characteristics to be included in supplier'sliterature and product-marking requirements(ISO5782-1:1997,IDT)
2008-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
GB/T22108.1—2008/ISO5782-1:1997GB/T22108在《气动压缩空气过滤器》的总标题下，包括以下部分：第1部分：商务文件中包含的主要特性和产品标识要求；--一第2部分：评定商务文件中包含的主要特性的测试方法。本部分是GB/T22108的第1部分。压缩空气过滤器第1部分：商务文件中包含的主本部分等同采用ISO5782-1：1997《气压传动要特性及产品标识要求》（英文版）。本部分等同翻译ISO5782-1：1997。为便于使用，本部分做了下列编辑性修改：一在“2规范性引用文件”中以被引用部分技术内容与相应国际标准一致的国家标准替代国际标准。
本标准自实施之日起，JB/T7374一1994《气动空气过滤器技术条件》作废。
本部分由中国机械工业联合会提出。本部分由全国液压气动标准化技术委员会(SAC/TC3)归口。本部分起草单位：威海博胜气动液压有限公司、上海大学机电学院、SMC(中国)有限公司。本部分主要起草人：张志清、王庆、邢科礼、徐炳辉、蔡茂林。I

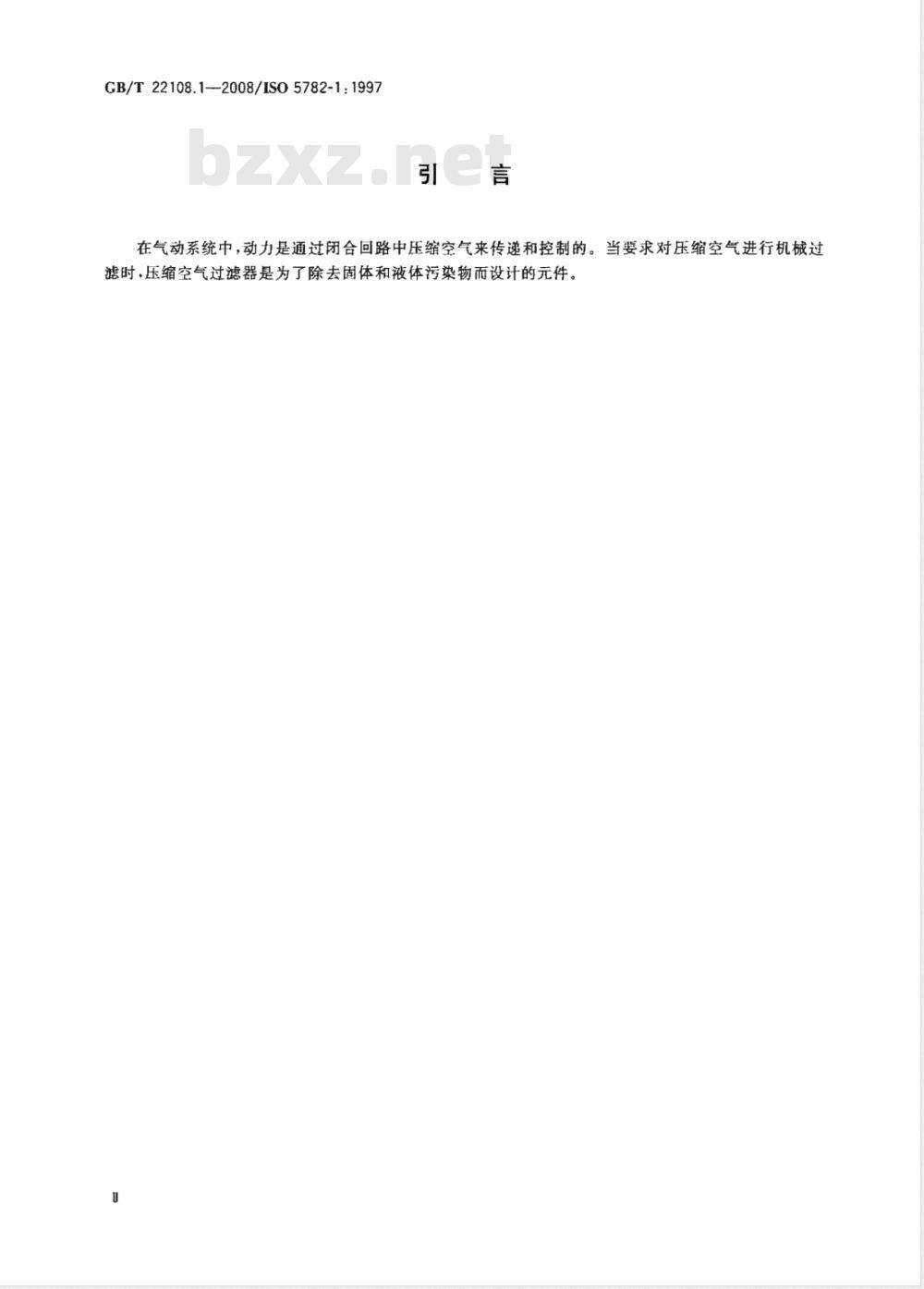

GB/T22108.1--2008/1S05782-1：1997引言
在气动系统中，动力是通过闭合回路中压缩空气来传递和控制的。当要求对压缩空气进行机械过滤时，压缩空气过滤器是为了除去固体和液体污染物而设计的元件。1范围

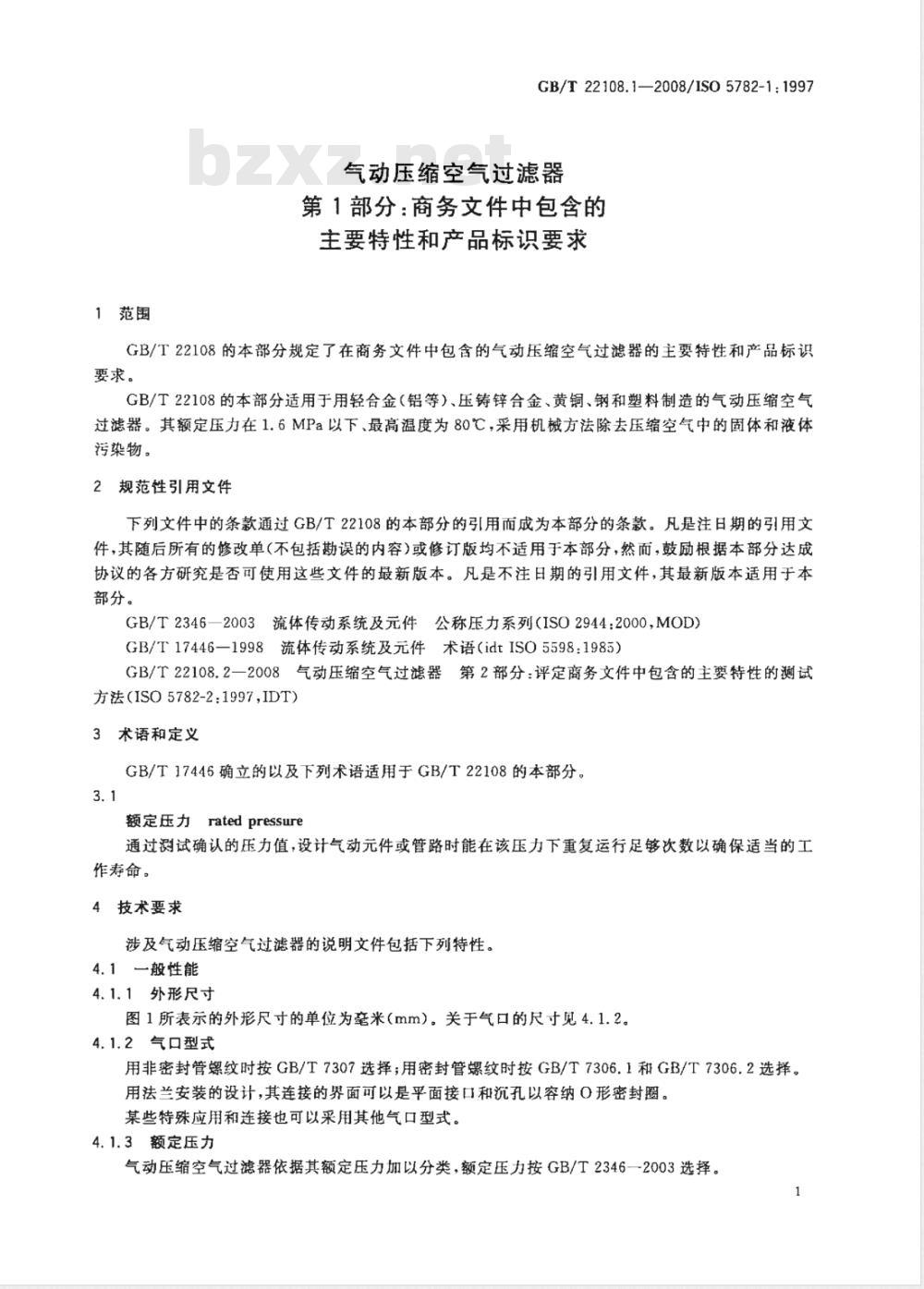

GB/T22108.1—2008/1S05782-1：1997气动压缩空气过滤器
第1部分：商务文件中包含的
主要特性和产品标识要求免费标准bzxz.net
GB/T22108的本部分规定了在商务文件中包含的气动压缩空气过滤器的主要特性和产品标识要求。
GB/T22108的本部分适用于用轻合金（铝等）、压铸锌合金、黄铜、钢和塑料制造的气动压缩空气过滤器。其额定压力在1.6MPa以下、最高温度为80℃，采用机械方法除去压缩空气中的固体和液体污染物。
2规范性引用文件
下列文件中的条款通过GB/T22108的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2346一2003流体传动系统及元件公称压力系列（ISO2944：2000，MOD）GB/T17446一1998流体传动系统及元件术语（idtISO5598：1985）GB/T22108.2一2008气动压缩空气过滤器第2部分：评定商务文件中包含的主要特性的测试方法（ISO5782-2：1997,IDT)
3术语和定义
GB/T17446确立的以及下列术语适用于GB/T22108的本部分。3.1
额定压力ratedpressure
通过测试确认的压力值，设计气动元件或管路时能在该压力下重复运行足够次数以确保适当的工作寿命。
4技术要求
涉及气动压缩空气过滤器的说明文件包括下列特性。4.1一般性能
4.1.1外形尺寸

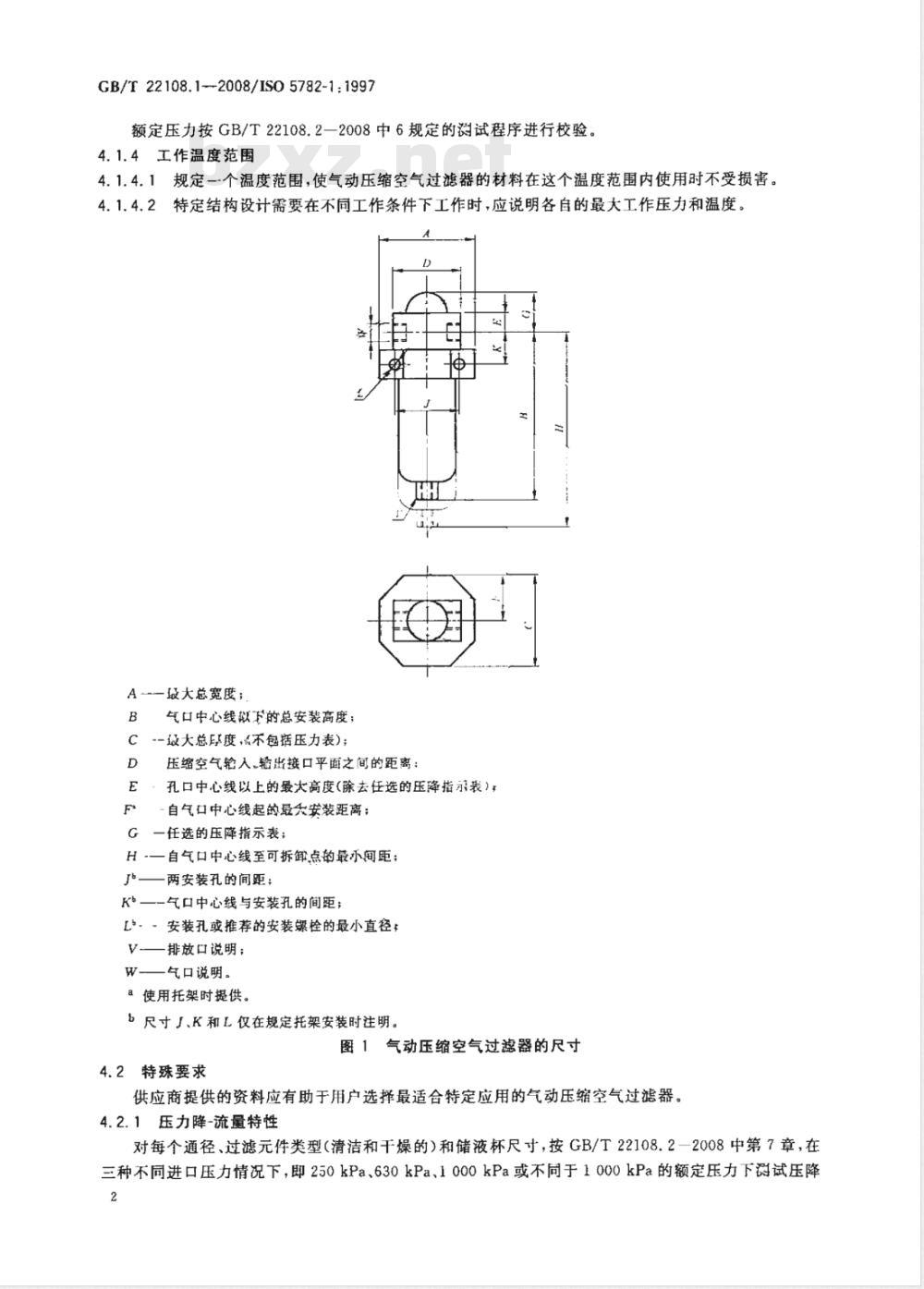

图1所表示的外形尺寸的单位为毫米（mm）。关于气口的尺寸见4.1.2。4.1.2气口型式
用非密封管螺纹时按GB/T7307选择；用密封管螺纹时按GB/T7306.1和GB/T7306.2选择。用法兰安装的设计，其连接的界面可以是平面接口和沉孔以容纳形密封圈。某些特殊应用和连接也可以采用其他气口型式。4.1.3额定压力
气动压缩空气过滤器依据其额定压力加以分类，额定压力按GB/T2346一2003选择。1
GB/T22108.1-2008/IS05782-1:1997额定压力按GB/T22108.2一2008中6规定的测试程序进行校验。4.1.4工作温度范围
4.1.4.1规定一个温度范围，使气动压缩空气过滤器的材料在这个温度范围内使用时不受损害。4.1.4.2特定结构设计需要在不同工作条件下工作时，应说明各自的最大工作压力和温度t
A-最大总宽度；
气口中心线数下的总安装高度；C--设大总序度，不包括压力表)；D
压缩空气轮入。韬出接口平面之间的距离：孔口中心线以上的最大高度（除去任选的压降指示表），-自气口中心线起的最大安装距离；一任选的压降指示表；
H-一自气口中心线至可拆卸点的最小间距；6
两安装孔的间距；
K一-气口中心线与安装孔的间距；L。·安装孔或推荐的安装螺检的最小直径V—排放口说明；
W—气口说明。
a使用托架时提供。
尺寸、K和L仅在规定托架安装时注明。图1气动压缩空气过滤器的尺寸
特殊要求
供应商提供的资料应有助于用户选择最适合特定应用的气动压缩空气过滤器。4.2.1压力降-流量特性
对每个通径、过滤元件类型（清洁和干燥的）和储液杯尺寸，按GB/T22108.2一2008中第7章，在三种不同进口压力情况下，即250kPa、630kPa、1000kPa或不同于1000kPa的额定压力下测试压降2
CB/T22108.1—2008/IS05782-1:1997和流量关系。在其他的进口压力下，例如按GB/T2346一2003或别的压力下，也可以记录其压降。测试结果应用图或表格表示。图2和表1为典型实例。kPa
空气流/(dmsANR)
图2气动压缩空气过滤器特性
4.2.2储液杯睿量
型号：
对每一种过滤器的储液杯，其容量按照GB/T22108.2一2008中第8章进行测。其结果与过滤器的其他文字说瞬一起发表。
4.2.3排水装置
说明排水方式(争动、自动或其他）。表1
当压力降等于进口压力5%时的空气流量气动压缩空气过滤器型号
进口压力/
a或与1000kPa不等的其他额定压力。4.2.4结构材料
空气流量/(dm2/s，ANR）
列出结构件的常用材料名称(例如壳体、弹簧罩、底部旋塞和内部零件、橡塑件、储液杯)。操作和维护
提供有关应用、操作、检查和维护的资料，包括：提供过滤元件需更换时的压降值以避免故障；a
用以清洗过滤元件的备品（例如：工具、元件、容器等）；b）
若用于低温，应提供最低使用温度和注意冷凝水的冻结等事项；c）
操作排水机构的最低压力。
GB/T22108.1—2008/IS05782-1:19976标识
对气动压缩空气过滤器标出下列信息：a)
制造厂或供应商名称或商标
制造厂或供应商的产品规格和型号额定压力；
最高使用温度；
必要时，可使用的清洗剂产品；流动方向；
最高液位（如可行）；
制造日期；
过滤元件的过滤精度。
7标注说明(引用本部分）
当完全遵照GB/T22108的本部分时，可在测试报告、产品目录和销售文件中作如下声明：“本型号气动压缩空气过滤器的性能和要求均按照GB/T22108.12008《气动压缩空气过滤器第1部分：商务文件中包含的主要特性和产品标识要求》执行。”4
GB/T7306.1-2000
GB/T7306.2—2000
GB/T7307
参考文
GB/T22108.1—2008/IS05782-1:199755°密封管螺纹
第1部分：圆柱内螺纹与圆锥外螺纹（eqvISO7-1：55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（eqvISO7-1：55°非密封管螺纹（GB/T7307--2001，eqvISO228-1：1994)5
