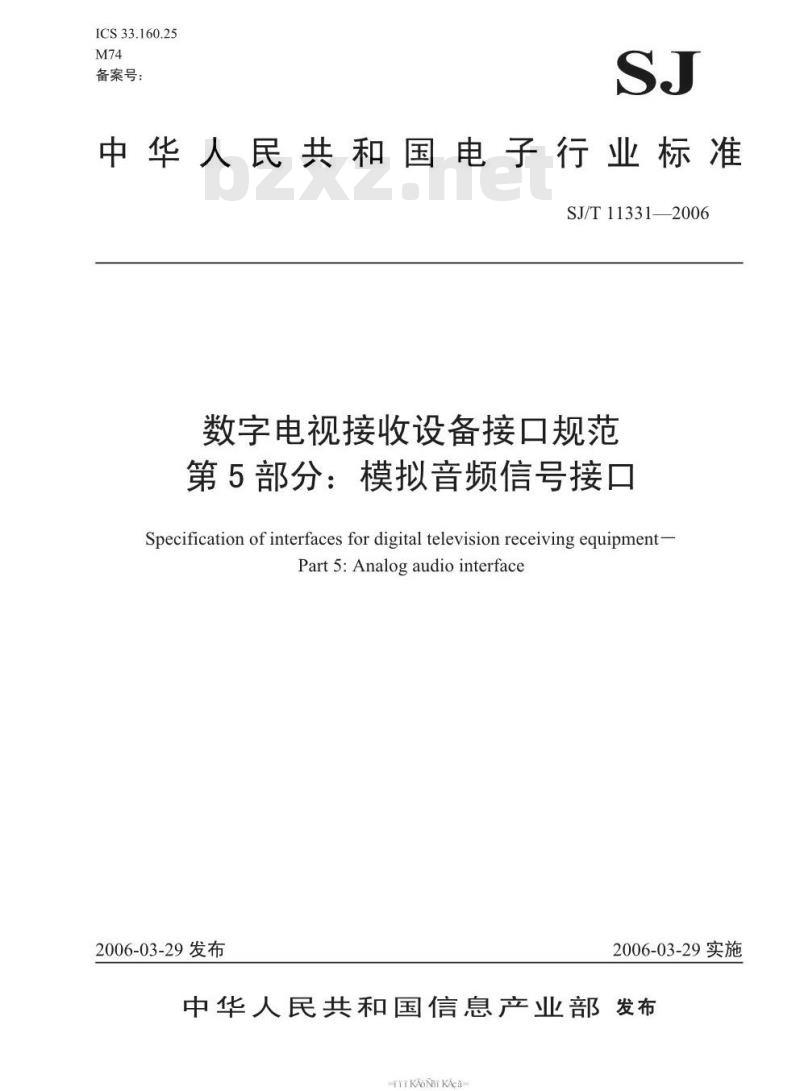

【电子行业标准(SJ)】 数字电视接收设备接口规范 第5部分:模拟音频信号接口

ICS33.160.25
备案号：
中华人民共和国电子行业标准
SJ/T11331—2006
数字电视接收设备接口规范
第5部分：模拟音频信号接口
Specification of interfacesfor digital television receiving equipment-Part5:Analogaudiointerface
2006-03-29发布
2006-03-29实施
中华人民共和国信息产业部发布TYYKAONT KAca
TYY KAONT KAa

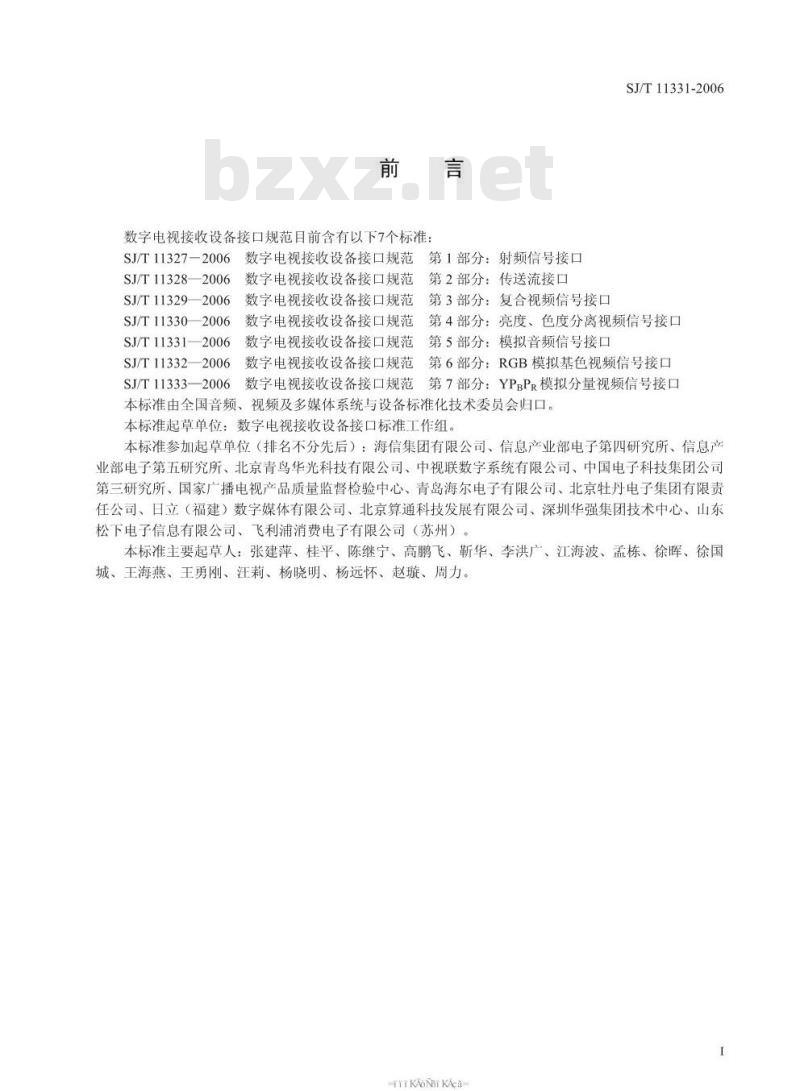

数字电视接收设备接口规范目前含有以下7个标准：SJ/T11327—2006
SJ/T11328—2006
SJ/T11329—2006
SJ/T113302006
SJ/T11331—2006
SJ/T11332—2006
SJ/T11333—2006
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
第1部分：射频信号接口
第2部分：传送流接口
第3部分：复合视频信号接口
SJ/T11331-2006
第4部分：亮度、色度分离视频信号接口第5部分：模拟音频信号接口
第6部分：RGB模拟基色视频信号接口第7部分：YPBPR模拟分量视频信号接口本标准由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本标准起草单位：数字电视接收设备接口标准工作组。本标准参加起草单位（排名不分先后）：海信集团有限公司、信息产业部电子第四研究所、信息产业部电子第五研究所、北京青鸟华光科技有限公司、中视联数字系统有限公司、中国电子科技集团公司第三研究所、国家广播电视产品质量监督检验中心、青岛海尔电子有限公司、北京牡丹电子集团有限责任公司、日立（福建）数字媒体有限公司、北京算通科技发展有限公司、深圳华强集团技术中心、山东松下电子信息有限公司、飞利浦消费电子有限公司（苏州）。本标准主要起草人：张建萍、桂平、陈继宁、高鹏飞、靳华、李洪厂广、江海波、孟栋、徐晖、徐国城、王海燕、王勇刚、汪莉、杨晓明、杨远怀、赵璇、周力。I
TYYKAONT KAa
TYY KAONT KAa

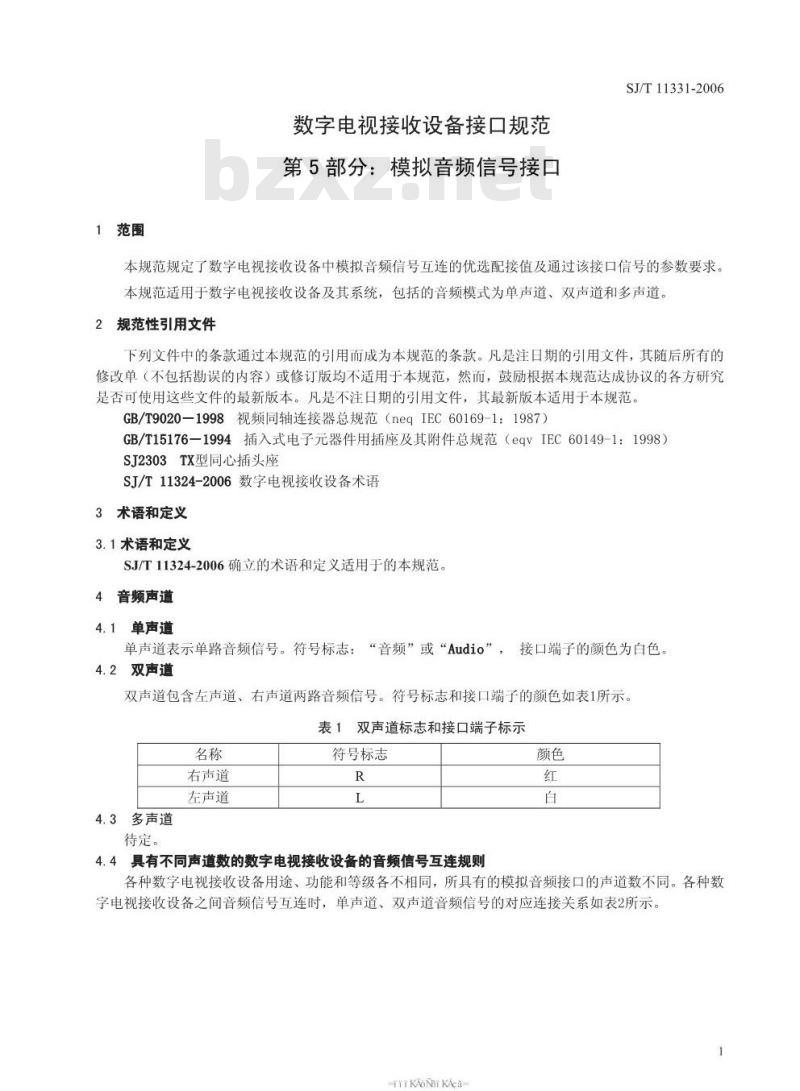

1范围
数字电视接收设备接口规范
第5部分：模拟音频信号接口
SJ/T11331-2006
本规范规定了数字电视接收设备中模拟音频信号互连的优选配接值及通过该接口信号的参数要求本规范适用于数字电视接收设备及其系统，包括的音频模式为单声道、双声道和多声道。2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T9020-1998视频同轴连接器总规范（neqIEC60169-1：1987）GB/T15176-1994插入式电子元器件用插座及其附件总规范（eqVTEC60149-1：1998）SJ2303TX型同心插头座
SJ/T11324-2006数字电视接收设备术语3术语和定义
3.1术语和定义
SJ/T11324-2006确立的术语和定义适用于的本规范。4音频声道
4.1单声道
单声道表示单路音频信号。符号标志：“音频”或“Audio”，接口端子的颜色为白色。4.2双声道
双声道包含左声道、右声道两路音频信号。符号标志和接口端子的颜色如表1所示。表1双声道标志和接口端子标示
右声道
左声道
4.3多声道
待定。
符号标志
4.4具有不同声道数的数字电视接收设备的音频信号互连规则颜色
各种数字电视接收设备用途、功能和等级各不相同，所具有的模拟音频接口的声道数不同。各种数字电视接收设备之间音频信号互连时，单声道、双声道音频信号的对应连接关系如表2所示。TYYKAONT KAca
SJ/T113312006
右主声道
左主声道
电气特性
表2不同声道数音频信号的对应连接关系单声道
不定义
双声道免费标准下载网bzxz
注：本接口电气特性的技术要求只定义其标称值，模拟音频信号的技术要求参见SJ/T11334-2006等规范。音频信号接口的电气特性的标称值见表3。表3电气特性
线路输入/输出电压
输入阻抗
输出阻抗
接口物理特性
6.1特性描述
参数指标
各声道模拟音频信号为各自并行的信号，一根电缆和端子只能传输其中一个信号。6.2连接端子
数字电视接收设备的模拟音频接口应该采用同轴连接器类型的连接端子（包括插头和插孔）。结构类型为圆型单触点同轴插座，见SJ2303，结构尺寸如图1所示。各连接端子如图1所示。
TYYKAONT KAca
#5一家步家
新色表示区
同轴阳连接器
b)同轴阴连接器
接口端子的符号标志和颜色如表1所示。6.3其他技术要求
连接端子
端子和电缆符合GB/T9020-1998、GB/T15176-1994的要求，6.4其他形式的接口
单位为毫米
SJ/T11331-2006
颜色装示区
如果小型数字电视设备不具备安装规定的同轴连接端子的条件，可在满足电气性能的条件下，自定义小型接口连接端子的结构。但应随该设备提供自定义的小型接口连接端子与规定的同轴连接端子的转接线。
TYYKAONT KAca
SJ/T11331—2006
GB/T15859
参考文献
视听、视频和电视系统中设备互连的优选配接值SJ/T11334-2006
SJ/T11338-2006
SJ/T11339-2006
SJ/T11341-2006
SJ/T11342-2006
卫星数字电视接收器通用规范
数字电视液晶背投影显示器通用规范数字电视等离子体显示器通用规范数字电视阴极射线管背投影显示器通用规范数字电视阴极射线管显示器通用规范TYYKAoNKAca
