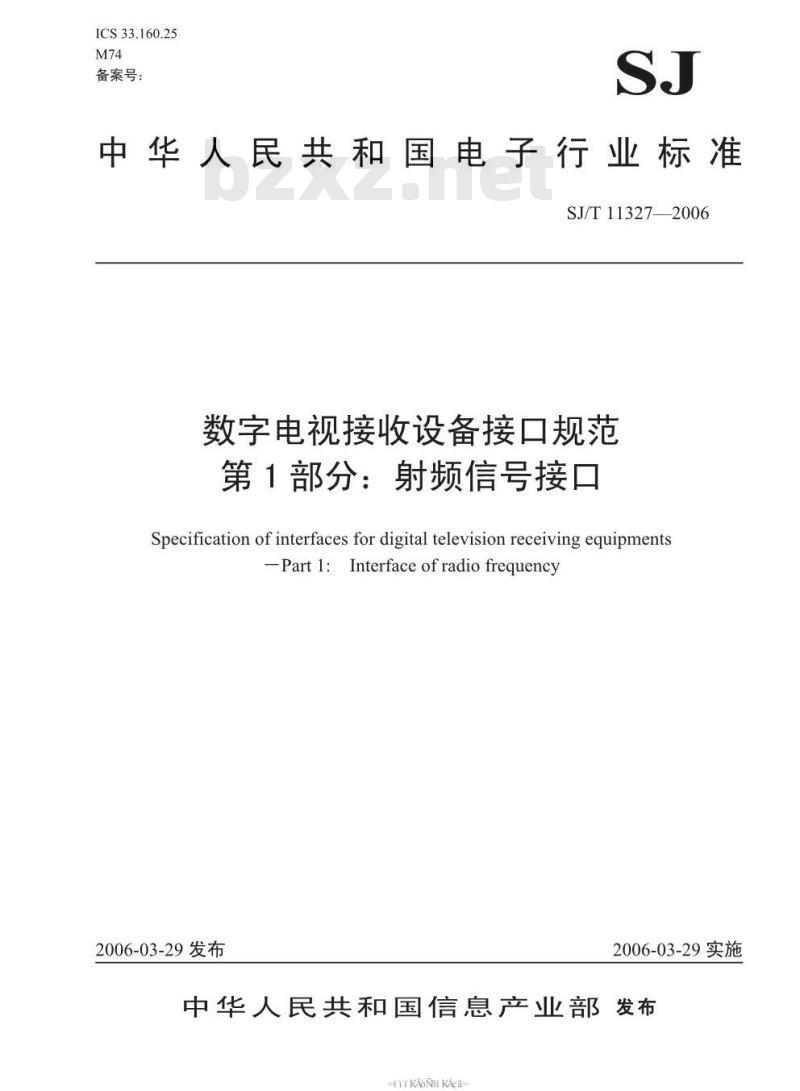

【电子行业标准(SJ)】 数字电视接收设备接口规范 第1部分:射频信号接口

ICS33.160.25
备案号：
中华人民共和国电子行业标准
SJ/T113272006
数字电视接收设备接口规范
第1部分：射频信号接口
Specification of interfaces for digital television receiving equipments-Part1：Interfaceofradiofrequency2006-03-29发布
2006-03-29实施
中华人民共和国信息产业部发布TYYKAONT KAca
TYY KAONT KAa

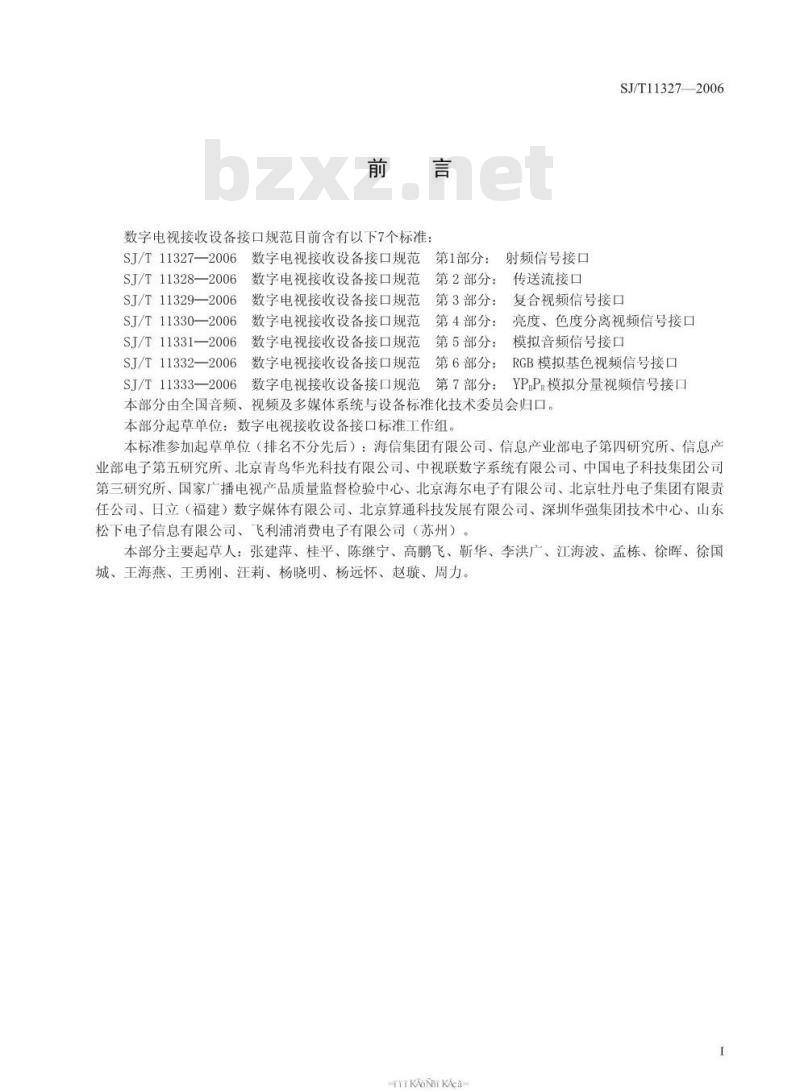

数字电视接收设备接口规范目前含有以下7个标准：SJ/T11327-—2006
6数字电视接收设备接口规范
第1部分：
SJ/T11328-—2006
SJ/T11329-—2006
SJ/T11330——2006
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
SJ/T11331—2006
6数字电视接收设备接口规范
SJ/T11332-—2006
数字电视接收设备接口规范
第2部分：
第3部分：
射频信号接口
传送流接口
SJ/T11327—2006
复合视频信号接口
第4部分：亮度、色度分离视频信号接口第5部分：模拟音频信号接口
第6部分：RGB模拟基色视频信号接口SJ/T11333—2006
5数字电视接收设备接口规范第7部分：YP:PR模拟分量视频信号接口本部分由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本部分起草单位：数字电视接收设备接口标准工作组。本标准参加起草单位（排名不分先后）：海信集团有限公司、信息产业部电子第四研究所、信息产业部电子第五研究所、北京青鸟华光科技有限公司、中视联数字系统有限公司、中国电子科技集团公司第三研究所、国家广播电视产品质量监督检验中心、北京海尔电子有限公司、北京牡丹电子集团有限责任公司、日立（福建）数字媒体有限公司、北京算通科技发展有限公司、深圳华强集团技术中心、山东松下电子信息有限公司、飞利浦消费电子有限公司（苏州）。本部分主要起草人：张建萍、桂平、陈继宁、高鹏飞、靳华、李洪厂、江海波、孟栋、徐晖、徐国城、王海燕、王勇刚、汪莉、杨晓明、杨远怀、赵璇、周力。I
TYYKAONTKAa
TYY KAONT KAa

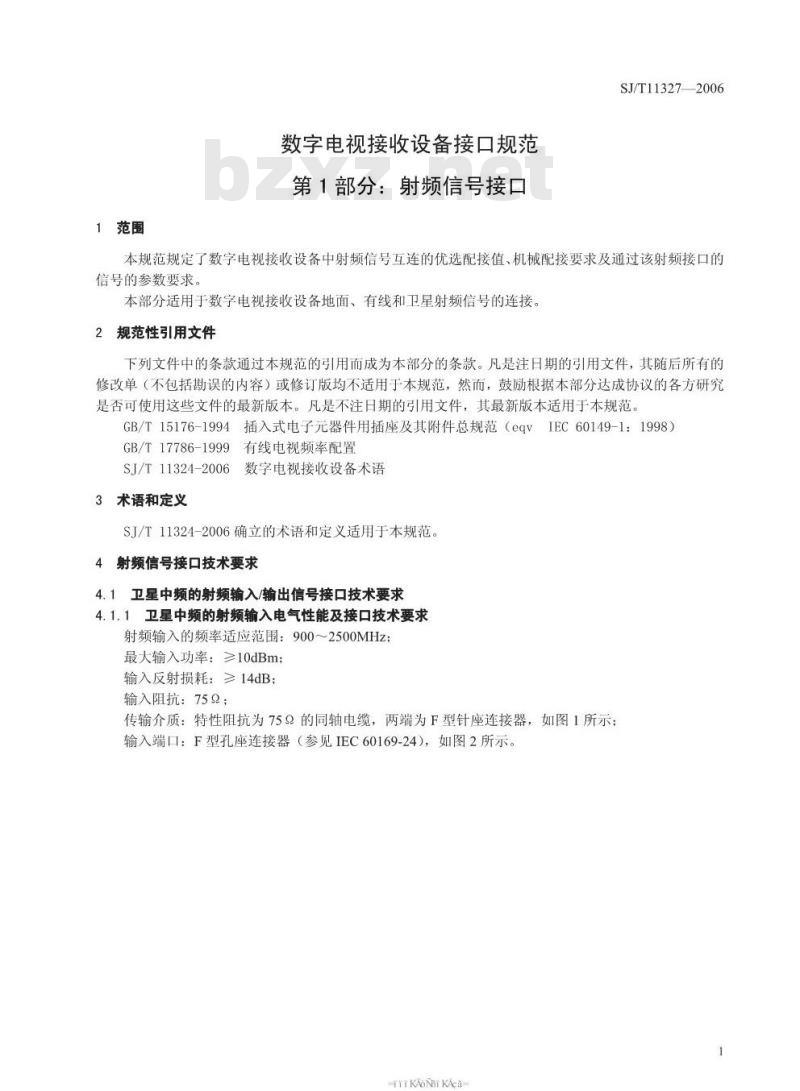

1范围
数字电视接收设备接口规范
第1部分：射频信号接口
SJ/T11327—2006
本规范规定了数字电视接收设备中射频信号互连的优选配接值、机械配接要求及通过该射频接口的信号的参数要求。
本部分适用于数字电视接收设备地面、有线和卫星射频信号的连接。2规范性引用文件
下列文件中的条款通过本规范的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T15176-1994插入式电子元器件用插座及其附件总规范（eqVIEC60149-1：1998）GB/T17786-1999有线电视频率配置SJ/T11324-2006数字电视接收设备术语3术语和定义
SJ/T11324-2006确立的术语和定义适用于本规范。4射频信号接口技术要求
4.1卫星中频的射频输入/输出信号接口技术要求4.1.1卫星中频的射频输入电气性能及接口技术要求射频输入的频率适应范围：900～2500MHz最大输入功率：≥10dBm；
输入反射损耗：≥14dB；
输入阻抗：75Q；
传输介质：特性阻抗为75的同轴电缆，两端为F型针座连接器，如图1所示；输入端口：F型孔座连接器（参见IEC60169-24），如图2所示。TYYKAONT KAa
SJ/T113272006
各符号的尺寸值如表1所示。
连轻器亢体形状任商
恒应提供板手紧固用的
面。例如板羊平面,
各符号的尺寸值如表1所示。
F型针座
图2F型孔座
TYY KAONT KAea
整考平面
可选密封垫圈
10-0. 75 LNEF-2B
参老平面
10-0.75 LNEF-2A
F型孔座、针座连接器尺寸
SJ/T113272006
单位为毫米
介质伸出参考平面仅适用于标称介质直径为3.70mm的电缆。当使用更大的介质直径的电缆时，不允许介质伸出参考平面。直径。
直径：
连接器螺母的形状任意，但应提供扳手紧固用平面，例如：扳手平面。直径：
最大直径3.8mm仅适用于标称介质直径为3.70mm的电缆，不适用于更大介质直径的电缆。
直径：
插孔接触件应能接受直径为0.51mm~1.63mm的插针接触件。直径。
满螺纹长度。
卫星中频的射频输出电气性能及接口技术要求输出阻抗：75Q；
传输介质：特性阻抗为75的同轴电缆，两端为F型针座连接器，如图1所示；输出端口：F型孔座（参见IEC60169-24），如图2所示。4.2VHF/UHF频段的射频输入/输出接口技术要求4.2.1VHF/UHF频段的射频输入电气性能及接口技术要求输入频率范围为：5MHz～1000MHz最大输入功率：≥10dBm：
输入反射损耗：≥14dB：
输入阻抗：75Q；
传输介质：特性阻抗为752的同轴电缆，两端为RF型针座连接器（参见IEC60169-2），如图3所示：
输入端口：以下两种任选
a)F型孔座连接器(参见IEC60169-24)，见图2所示：b)RF型孔座连接器(参见IEC60169-2)，如图4所示。TYY KAONT KAa
SJ/T113272006免费标准bzxz.net
各符号的尺寸值见表2。
各符号的尺寸值见表2。
图3RF型针座连接器
图4RF型孔座连接器
表1RF型孔座、针座连接器尺寸
最小值
最小值
最小值
4.2.2VHF/UHF频段的射频环路输出电气性能及接口技术要求可迷绝缘介责
单位为毫米
最小值
4.2.2.1VHF/UHF频段的射频环路输出电气性能及接口技术要求输出频率范围为：5MHz1000MHz
输出增益：±3dB；
输出阻抗：75Q；
传输介质：特性阻抗为75Q的同轴电缆：4
TYYKAONT KAca
最小值
输出端口：RF型针座连接器（参见IEC60169-2），如图3所示。VHF/UHF频段的射频调制输出电气性能及接口技术要求4.2.2.2
输出频率范围为：470～862MHz；输出阻抗：752；
传输介质：特性阻抗为752的同轴电缆：输出端口：RF型针座（参见IEC60169-2），如图3所示。5其他技术要求
数字电视接收设备射频接口端子应符合GB/T15176-1994的要求。我国有线电视频道配置表见GB/T17786-1999TYY KAONT KAca
SJ/T113272006
SJ/T11327—2006
IEC60169-2
射频连接器
IEC60169-24
国射频连接器
统（F型）
参考文献
第2部分：非匹配同轴连接器
第24部分：带螺旋耦合射频同轴连接器，尤其用于752电缆分配系TYYKAONTKAa
