【电子行业标准(SJ)】 数字电视接收设备接口规范 第4部分:亮度、色度分离视频信号接口

ICS33.160.25
备案号：

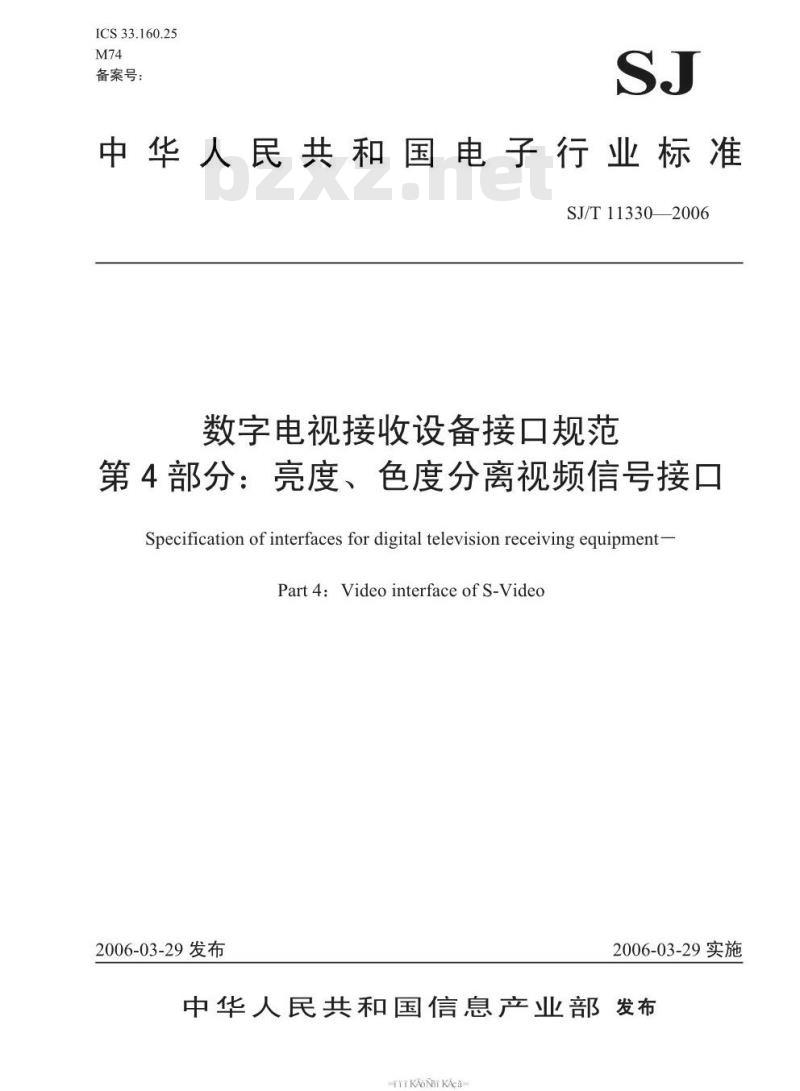

中华人民共和国电子行业标准
SJ/T113302006
数字电视接收设备接口规范
第4部分：亮度、色度分离视频信号接口Specification of interfaces for digital television receiving equipment-Part4：VideointerfaceofS-Video2006-03-29发布
2006-03-29实施
中华人民共和国信息产业部发布TYYKAONT KAca

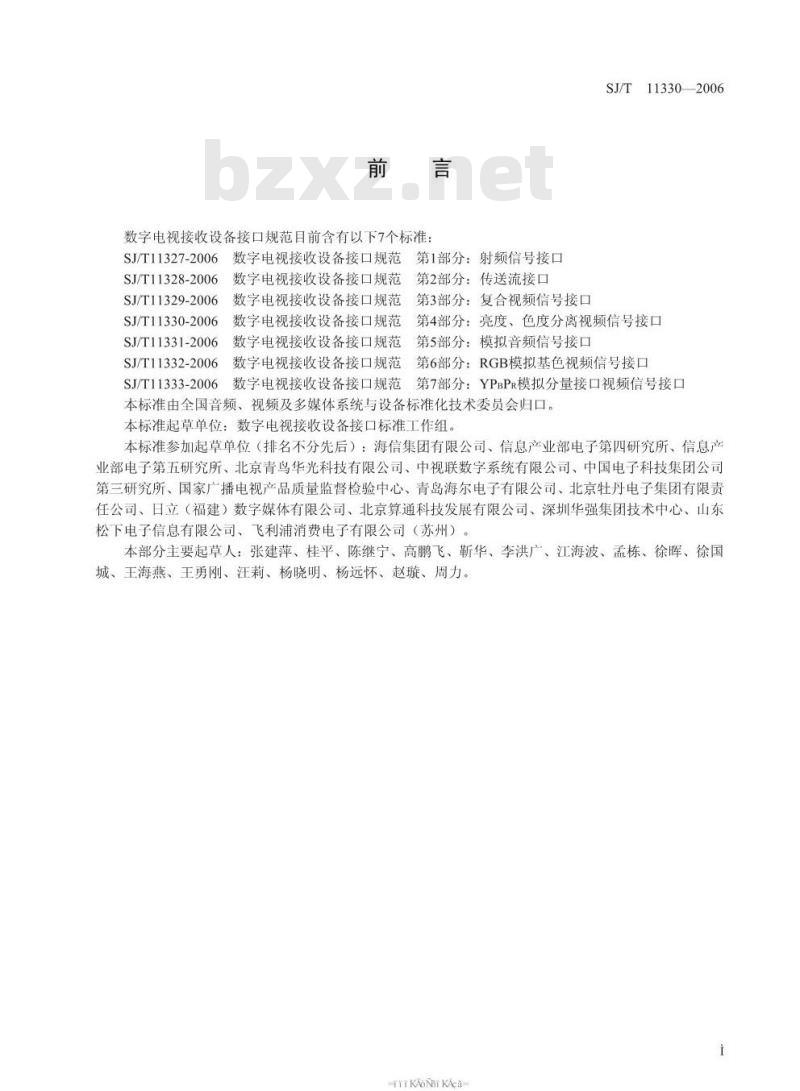

数字电视接收设备接口规范目前含有以下7个标准：SJ/T11327-2006
SJ/T11328-2006
SJ/T11329-2006
SJ/T11330-2006
SJ/T11331-2006
SJ/T11332-2006
SJ/T11333-2006
数字电视接收设备接口规范第1部分：射频信号接口第2部分：传送流接口
数字电视接收设备接口规范
数字电视接收设备接口规范
数字电视接收设备接口规范
第3部分：复合视频信号接口
SJ/T11330—2006
第4部分：亮度、色度分离视频信号接口数字电视接收设备接口规范
第5部分：模拟音频信号接口
第6部分：RGB模拟基色视频信号接口数字电视接收设备接口规范
数字电视接收设备接口规范第7部分：YPBPR模拟分量接口视频信号接口本标准由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本标准起草单位：数字电视接收设备接口标准工作组。本标准参加起草单位（排名不分先后）：海信集团有限公司、信息产业部电子第四研究所、信息产业部电子第五研究所、北京青鸟华光科技有限公司、中视联数字系统有限公司、中国电子科技集团公司第三研究所、国家广播电视产品质量监督检验中心、青岛海尔电子有限公司、北京牡丹电子集团有限责任公司、日立（福建）数字媒体有限公司、北京算通科技发展有限公司、深圳华强集团技术中心、山东松下电子信息有限公司、飞利浦消费电子有限公司（苏州）。本部分主要起草人：张建萍、桂平、陈继宁、高鹏飞、靳华、李洪厂、江海波、孟栋、徐晖、徐国城、王海燕、王勇刚、汪莉、杨晓明、杨远怀、赵璇、周力。1
TYYKAONTKAa

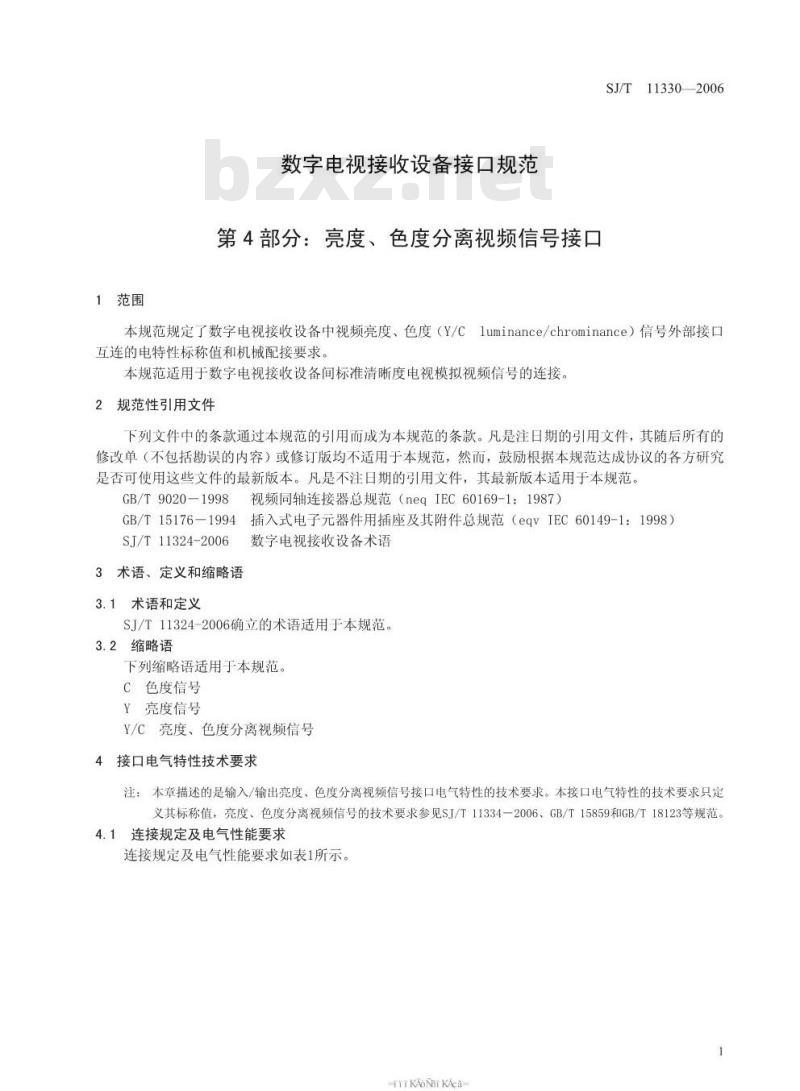

1范围
数字电视接收设备接口规范
第4部分：亮度、色度分离视频信号接口SJ/T113302006
本规范规定了数字电视接收设备中视频亮度、色度（Y/Cluminance/chrominance）信号外部接口互连的电特性标称值和机械配接要求。本规范适用于数字电视接收设备间标准清晰度电视模拟视频信号的连接2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T9020-1998视频同轴连接器总规范（neqIEC60169-1：1987）GB/T15176-1994插入式电子元器件用插座及其附件总规范（eqvIEC60149-1：1998）SJ/T11324-2006数字电视接收设备术语3术语、定义和缩略语
3.1术语和定义
SJ/T11324-2006确立的术语适用于本规范。3.2缩略语
下列缩略语适用于本规范。
C色度信号
Y亮度信号
Y/C亮度、色度分离视频信号
4接口电气特性技术要求
注：本章描述的是输入/输出亮度、色度分离视频信号接口电气特性的技术要求。本接口电气特性的技术要求只定义其标称值，亮度、色度分离视频信号的技术要求参见SJ/T11334—2006、GB/T15859和GB/T18123等规范。4.1连接规定及电气性能要求

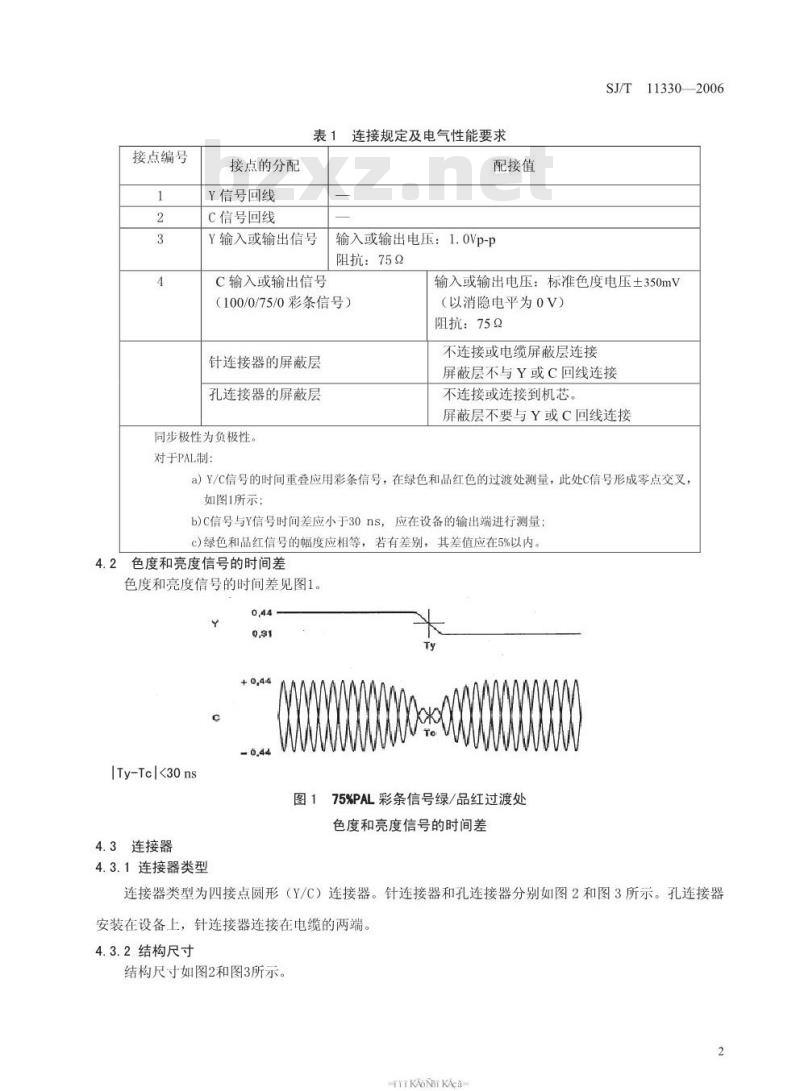

连接规定及电气性能要求如表1所示。TYYKAONT KAca
接点编号
接点的分配
Y信号回线
C信号回线
表1连接规定及电气性能要求
配接值
Y输入或输出信号
C输入或输出信号
输入或输出电压：1.0Vp-p
阻抗：752
SJ/T113302006
输入或输出电压：标准色度电压土350mV（100/0/75/0彩条信号）
针连接器的屏蔽层
孔连接器的屏蔽层
同步极性为负极性。
对于PAL制：
（以消隐电平为0V）
阻抗：752
不连接或电缆屏蔽层连接
屏蔽层不与Y或C回线连接
不连接或连接到机芯。
屏蔽层不要与Y或C回线连接
a）Y/C信号的时间重叠应用彩条信号，在绿色和品红色的过渡处测量，此处C信号形成零点交叉，如图1所示：
b)c信号与Y信号时间差应小于30nS，应在设备的输出端进行测量：c)绿色和品红信号的幅度应相等，若有差别，其差值应在5%以内。4.2色度和亮度信号的时间差
色度和亮度信号的时间差见图1。Y
ITy-Tel<30ns
4.3连接器
4.3.1连接器类型
图175%PAL彩条信号绿/品红过渡处色度和亮度信号的时间差

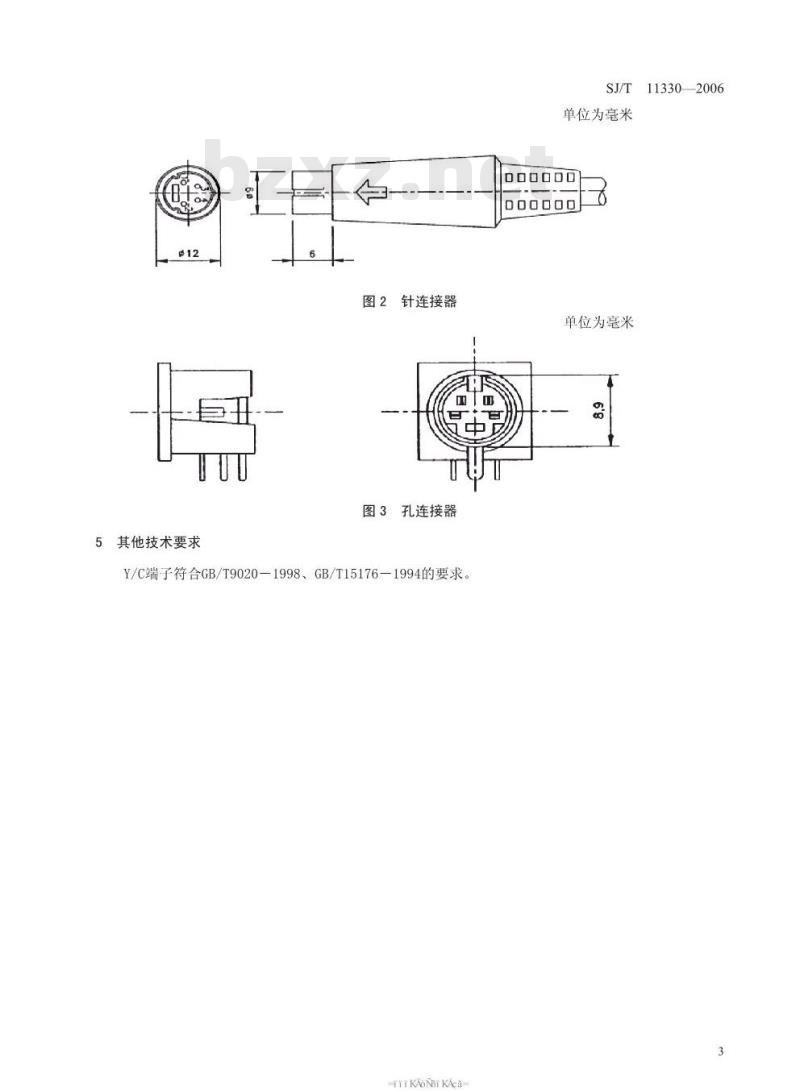

连接器类型为四接点圆形（Y/C）连接器。针连接器和孔连接器分别如图2和图3所示。孔连接器安装在设备上，针连接器连接在电缆的两端。4.3.2结构尺寸
结构尺寸如图2和图3所示。
TYYKAONT KAca
5其他技术要求
图2针连接器
图3孔连接器
Y/C端子符合GB/T9020—1998、GB/T15176—1994的要求。TYYKAONTKAa
SJ/T113302006
单位为毫米
000000
000000
单位为毫米
GB/T15859-1995
GB/T18123-2000此内容来自标准下载网
IEC60933-5:1992)
SJ/T11334-2006
参考文献
113302006
视频和电视系统中设备互连的优选配接值（neqIEC60574-4:1991）视听、
音频、
视频及视听系统
视频系统Y/C连接器的应用和优选电配接值egv
卫星数字电视接收器通用规范
TYYKAONT KAca
