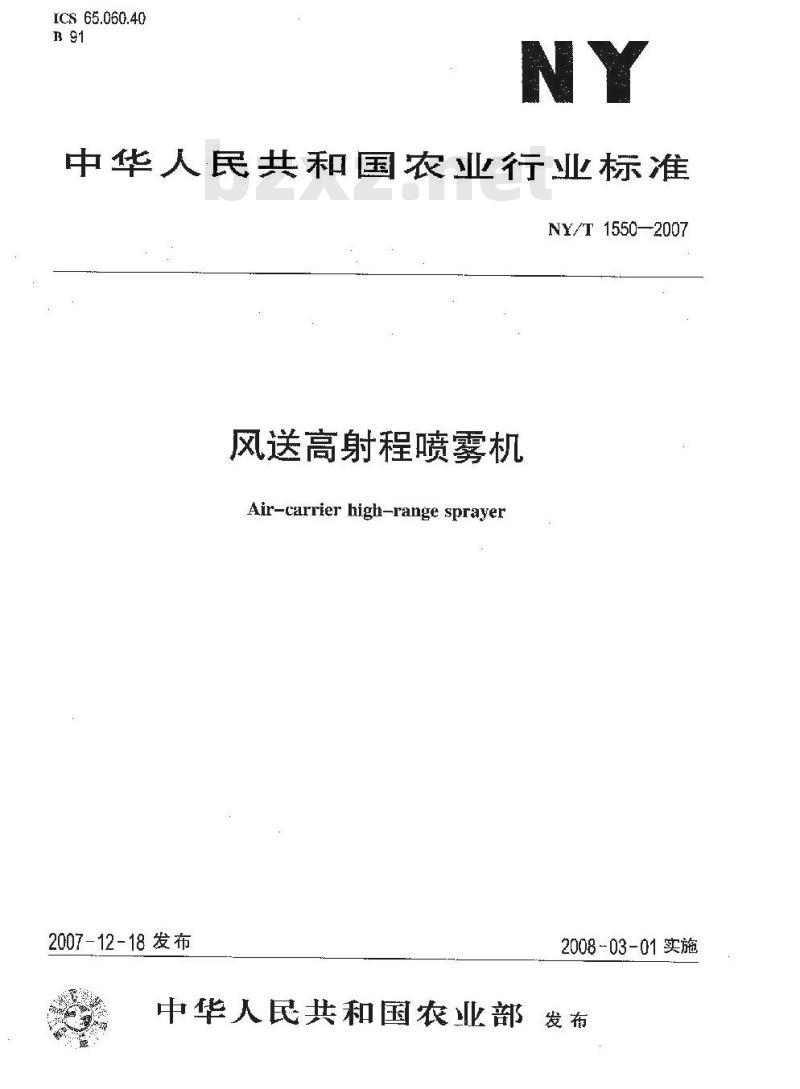

【农业行业标准(NY)】 风送高射程喷雾机

ICS65.060.40
中华人民共和国农业行业标准
NY/T 15502007
风送高射程喷雾机
Air-carrier high-range sprayer2007-12-18发布
2008-03-01实施
中华人民共和国农业部发布

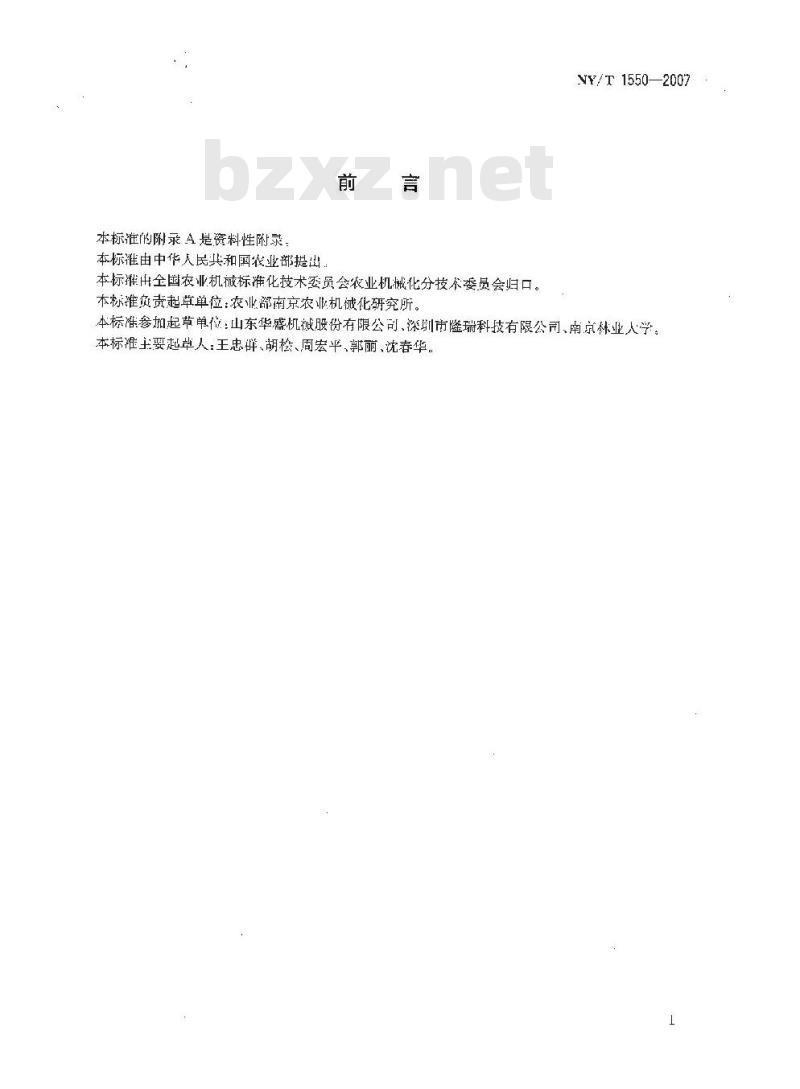

本标准的附录A是资料性附录，
本标准由中华人民共和国农业部提出前
本标摊出全国农业机械标准化技术委员会农业机械化分技术委员会归口。本标准负责起草单位：农业部南京农机械化研究所。NY/T 1550—2007
本标准参加起草单位：山东华盛机械股份有限公司、深圳市隆瑞科技有限公司、南京林业人学。本标准主要起草人：王忠群、胡松、周宏平、郭丽、沈春华.范围
风送高射程喷雾机
NY/T 1550—2007
本标准规定了风送高射程喷雾机的型号标记、技术要求、试验方法、检验规则及包装、运输和购存。
本标准适用于园林、行道树木等病虫害防治的出发动机驱动：以气流输送雾滴进行喷洒作业的车载、率引或悬挂式喷雾机。其他用途的风送喷雾机也可以参膜执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓谢根据本标谁达成协议的备方研究是否可使用这些文件的殿新版本。凡是不注日期的导用文件，其最新版本适用于本标准，GB/T191包装储运图示标志
GIB/T1236工业通风机用标准化风道行性能试验GB/T9480表林拖拉机和机械、卓坪和园艺动力机械使用说明书编写规则（eqv：ISO)36001996)
GB10395.1农林拖拉机和机械安全技术要求第t.部分：总则（cqVIS(）4254—1:1989）GB10396农林拖拉机和机械、草坪和园艺动力机械：安全标志和危险图形：总测（ISO11684：1995 MOD)
GB/T 13264
GB/T 18678
GB/T20084
不合格品率的小批计数抽样检查程序及抽样表植物保护机械农业喷雾机(器)药液箱额定穿量和加液孔直径植物保护机械词汀
JB/T 5678
农拖拉机及机具涂漆通用技术条件B/T 6445
工业通风机叶轮超速试验
喷雾机、清洗机用二缸柱、活塞泵JB/T 9802
JB/T9806喷雾机用隔膜泵
3术语和定义
GB/T20084确立的以及下列术语和定义适用于本标准。3. 1
风送高射程喷雾机（以下简称喷雾机）air-carrier high-range sprayer靠风机产生的高速气流雾化药波或辅助雾化药液并输送雾满，垂首射程大于20m的喷雾机具4型号标记

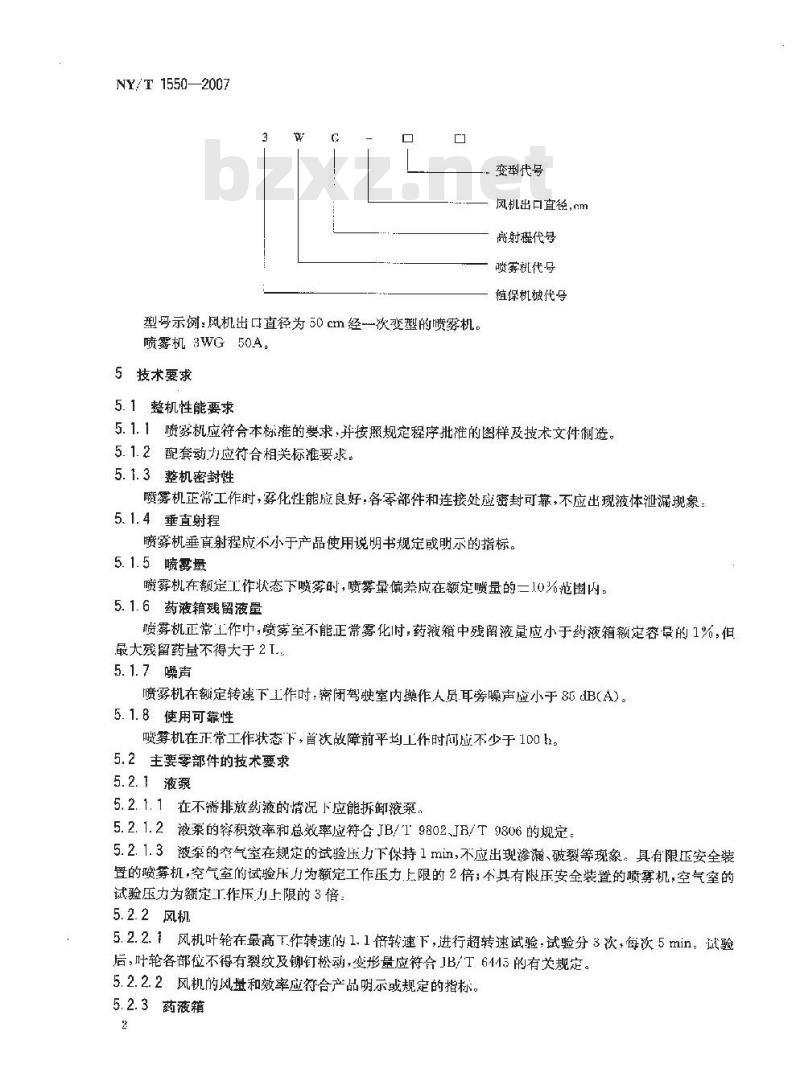

型号编制表示方法如下！
NY/T 1550—2007
型号示例：风机出口直径为50cm经一次变型的喷露机。喷雾机3WG50A：
5技术要求
5.1整机性能要求
：变型代号
风机出口直径，rm
高射猩代号
唢雾礼代号
植保机被代号
5.1.1喷雾机应符合本标准的要求，并按照规定程序批准的图样及技术文件制造。5.1.2配套动力应符合相关标准要求。5.1.3整机密封性
喷雾机正常工作肘，雾化性能脸良好，各零部件和连接处应密封可靠，不应出现液体泄漏现象5.1.4垂直射程
喷雾机垂首射程应不小于产品使用说明书规定或明示的指标。5.1.5喷露量
喷雾机在额定工作状态下喷雾时，喷雾量偏差应在额定喷量的二10%范围内。5.1.6药液箱残留液量
喷雾机正常工作巾，喷雾至不能正常雾化时，药液箱中残留液量应小于药液箱额定容量的1%，但最大残留药量不得大于2T.
5.1.7噪声
喷雾机在额定转速下且作时：密闭驾驶室内操作人员耳旁噪声应小于85dB(A)。5.1.8使用可靠性
喷雾机在正常工作状态下，曾次故障前平均工作时问应不少于100h。5.2主要零部件的技术要求
5.2.1液泵
5.2.1.1在不排放约液的情况下应能拆御液泵。5.2.1.2液泵的容积效率和总效率虚符合JB/T9802.JB/T9806的规定。5.2.1.3液录的窄气室在规定的试验压力下保持1min，不应出现渗漏、破裂等现象。具有限压安全装置的喷雾机，空气室的试验乐力为额定工作压力上限的2倍；不具有限乐安全装置的喷雾机，空气室的试验压力为额定工作压力上限的3倍：5.2.2风机
5.2.2.1风机叶轮在最高下作转速的1.1倍转速下，进行超转速试验，试验分3次，每次5min。诚验后，叶轮各部位不得有裂纹及铆钉松动，变形量应符合JB/T6115的有关规定。5.2.2.2风机的风量和效率应符合产品明示或规定的指标。5.2.3药液箱
NY/T 1550—2007

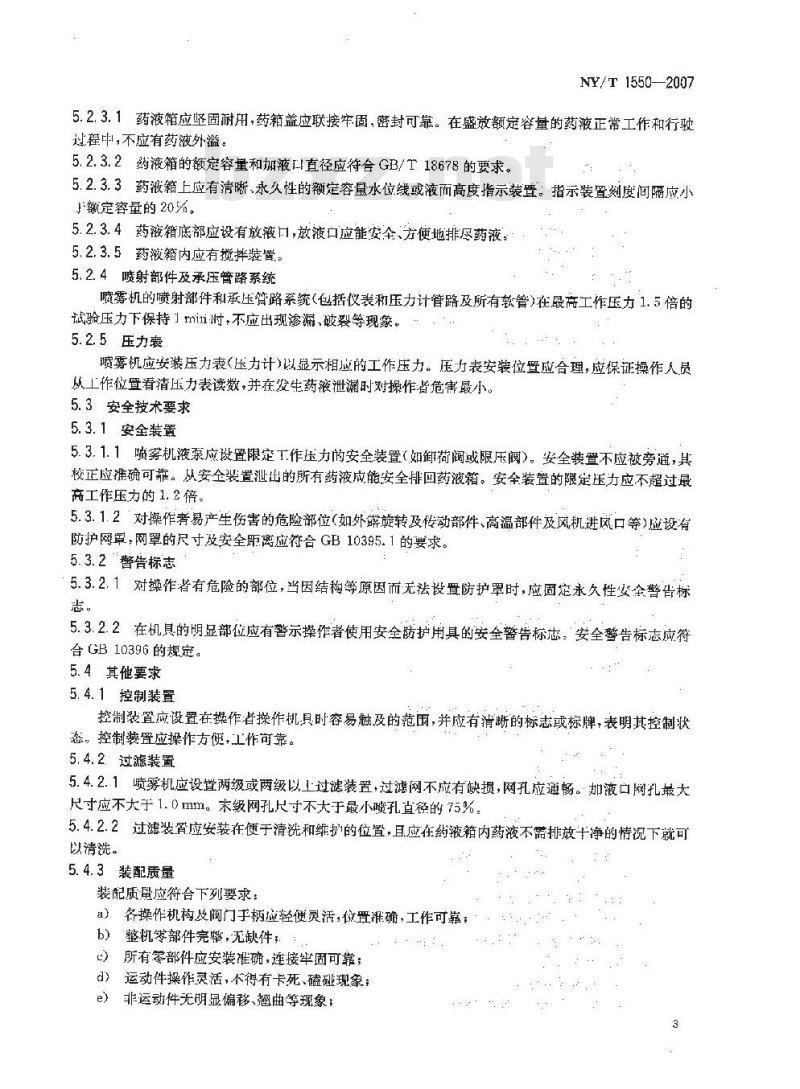

5.2.3.1药液箱应坚固用，药箱盖应联接牢固，密封可靠。在盛放额定容量的药液正常工作和行驶过程中，不应有药液外溢。
5.2.3.2药液箱的额定容量和加液凹直径应符合GB/T18678的要求。5.2.3.3药液箱上应有清晰、永久性的额定容量水位线或液而高度指示装置。指示装置刻度间隔应小额定容量的20%。
5.2.3.4药液箱底部应设有放液口，放液口应能安全、分便地排尽药液。5.2.3.5药液箱内应有搅拌装置。5.2.4喷射部件及承压管路系统
喷雾机的喷射部件和承压管路系统（包括仪表和压力计管路及所有软管）在最高工作压力1.5倍的试验压力下保持1mini-时，不应出现渗漏，破裂等现象。5.2.5压力表
喷雾机应安装压力表（压力计）以显示相应的工作压力。压力表安装位置应合理，应保证操作人员从工作位置看清压力表读数，并在发生药液泄漏时对操作者危害最小。5.3安全技术要求
5.3.1安全装置
5.3.1.1喷雾机液泵应设置限定工作压力的安全装置（如御荷阀或限压阀）。安全装置不应被旁道，其校正应谁确可靠。从安全装置泄出的所有药液应能安全排回药液箱。安全装置的限定压力应不超过最高工作压力的1.2倍
5.3.1.2对操作者易产生伤害的危险部位（如外麟旋转及传动部件、高温部件及风机进风口等）应设有防护网罩，网罩的尺寸及安全距离应符合GB10395.1的要求。5.3.2警告标志
5.3.2.1对操作者有危险的部位，当因结构等原因而无法设置防护罩时，应固定永久性安全警告标患。
5.3.2.2在机具的明显部位应有警示操作者使用安全防护用具的安全警告标志。安全警告标志应符合GB10396的规定。
5.4其他要求
5.4.1控制装置
控制装置应设置在操作者操作机具时容易触及的范围，并应有清断的标志或标牌，表明其控制状态，控制装置应操作方便，工作可靠。5.4.2过滤装置
5.4.2.1喷雾机应设置两级或两级以上过滤装置，过滤网不应有缺损，网孔应通畅。加液口网孔最大尺寸应不大于1.0mm。末级网孔尺寸不大于最小孔直径的75%。5.4.2.2过滤装肾应安装在便于清洗和维护的位置，且应在约液箱内药液不需排放十净的情况下就可以清洗。
5.4.3装配质量
装配质量应符合下列要求：
a）各操作机构及阀门于柄应轻便灵活，位置准确，工作可靠；整机零部件完整，无缺件，
所有掌部件应安装准确，连接牢固可靠；）运动件操作灵活，不得有卡死、磕碰现象；非运动件无明显偏移、翘曲等现象：e)
NY/T1550-2007
f)紧固件应紧固可靠；
g）焊接件应焊接牢固可靠。
5.4.4外观质量
外观质量应符合下列要求：
a）喷雾机外表应无尖角，锐边、粗糙的磨削面或多余的凸出部分b）雾机外观应整洁，无油漆剥落、锈溃、划痕等现象，外表面油漆质量和涂层附着力应符合JB/T5673的规定
5.4.5标牌、标志和使用说明书
5.4.5.1标牌和标志
每台喷雾机应在明显的位置设有清晰的产品标牌。标志应固定牢固，并应包括以下内容：a）品名称、型号、商标：
b）药液箱容量：
c）喷雾量；
d）射程；
e）案载质量；
f）外形尺寸；
g）制造厂或供应商名称；
h）生产日期或编号。
5.4.5.2液泵上应有永久性产品标牌。内容应包括额定流量、工作压力.功率、额定转速、生产厂家名称和产品编号。
5.4.5.3风机上应有永久性产品标牌。内容应包括风量、风压、功率、额定转速、生产厂家名称和产品编号。
5. 4. 5. 4
开关处应有指示电源接通和断并的标志。5.4.5.5输液软管上应有标明制造厂名称和最大充许工作压力的永久性标。5.4.6使用说明书
每台喷雾机应有产品使用说明书。使用说明书应按GB/T9480的规定编制，并应包拆以下内a)
机具及主要零部件技术参数和性能指标；制造厂或供应商名称、地址、邮编及联系电话；安装和校准方法；
起动和停止步骤；
禁山使用特殊的T作液：
使用不同喷头时，喷雾机的调整方法，减压及风机工作方向调整方法：正确处理剩余药液和排空药液箱药液的方法；满洗和安全处置清洗波的方法；日常保养利贮存方法；
进行农药混合和药液灌注药液箱的方法；1)
减少对操作者及环境污染(特别是雾滴飘失引起的污染)的预防措施，安全停放步骤；
运输状态机具布置；
有冻结危险时机具的储存要求。6试验方法
6.1试验条件
6.1.1试验用燃油、润滑油应符合有关技术条件的规定。6.1.2试验期间喷零机应按使用说明书进行技术保养，并作详细记录。6.1.3试验环境温度应在5℃~35℃范围内，风速不大于0.5m/g。6.1.4未特别注明时：试验用液使用常温清水。6.1.5在试验前，仪器、设备应进行调试、标定或校正。真休要求如下：压力表的精度不应低于. 5级。
沙表精度为土0.5 秒。
卷尺精度为±1 tmm。
电子地秤的精度为士0.02kg
放大镜放大倍数不低于4倍。
风速仪精度为士10%。
声级计最小分辨率≤0.5(A)。
6.2试验方法
6.2.1垂直射程试验
NY/T 15502007
6.2.1.1测定射程时，在清水中加1%（重量比)黑色染料配成。6.2.1.2在空旷平地竖立的高大垂直固定标杆或细高构筑物顶端设置固定滑轮，其垂直高度视喷雾机估计射程而定，用两倍于垂直高度的牢固长绳绕过滑轮，并在估计射程范围内以每0.25m分段，每段固定1张纸卡(50 mm×50mm格纸）。固定喷雾机喷射部件，喷雾讨间为5计数确定每平方厘米雾滴数达20滴的纸卡所对应的边界位置即为垂直射程。重复三次，取其平均值。也可向空中施放一带有纸卡利标尺绳的气球代替标杆按上述方法测量垂直射程。试验结果记入附录A表A,2中。
6.2.2喷雾量测定
药液箱装入一定满水开称重，喷雾机在正常工作状念下喷穿，10min后停机并称量药液箱质量，重复三次，取其平均值。喷雾量偏差应在规定的额定喷量偏差范围内：1Q-Q1
式中:U
喷雾偏差，
一实测喷量，kg；
一额定喷量，kg。
测定结果记人附录 A表 A.1中,
6.2.3药液箱残留液量测定
喷雾机正常工作至不能正常雾化时，停机后收集箱内残留液量，测量3次，平均值作为药液箱的残留液量。试验结果记人附录A表A.4中。6. 2.4噪声测量
试验应在空旷场地进行，在半径至少20m的范围内无任何反射物体。喷雾机在额定工作转速下工作时，测量密闭驾驶室内操作者耳旁噪声。声级计与操作者耳孔等高，距离不大于50mm。
测量时，声级计应调到A计权慢档，观测至少应达到5s或直至获得稳定的读数：：左右耳取测点：测试3次。取最大值为整机噪声值。试验结果记人附录A表A，3中。5
NY/T1550—2007
6.2.5使用可靠性
将喷筹机安装成工作状态，在常用工作压力下进行喷雾，累计工作到规定的时间为止。测定首次障前平均T作时问(MTTFF)。试验结束按公式(1)进行计算。(t+
MTTFF =
MTIFF-
喷雾机首次故障前平均工作时间，单位为h；被调查或被试验喷雾机台数.单位为台； (2)
被调查或被试验喷筹机在试验时间内出现首次故障（轻度故障除外)的台数，单位为台；
第主台喷雾机出现首次故障时的累计作时间，单位为h：用户调否或可靠性试验结束时，未发生故障的第，台喷雾机累计工作时间，上；对试验喷雾机规定的定时截瞩试验时间，单位为h。若所有被试验的喷雾机均未出现战障(轻度故障除外)，按r-…1计。6.2.6液泵性能试验
JB/T9802或JB/T9806要求进行。6.2.7风机超转速试验
风机超转速试验按JB/T6115的要求进行。6.2.8风机性能试验
风机性能试验按GB/T1236的要求进行。6.2.9喷射部件及承压管路密封试验喷射部件及压管路系统的一端用无孔的阅片堵塞，并将另一端用钢丝编织管与耐压试验台相连，启动试验台，缓慢升压至规定的压力，保持1min，观察各连接处有无渗漏：试验前允许对连接部位进行调整。
7检验规则
7.1出厂检验
7.1.1产品厂前应按5.1.3和5.4.3对喷雾机进行逐台检查，经检验合格的产品应附有产品合格证。
7.1.2出厂检验时，金部项日检验合格则判为介格品，若有一项不合格，则判为不合格品。7.2型式检验
7.2.1有下列情况之·者，应经过型式检验：a）新产品或老产品转厂生产的试制定型鉴定；投产后在产品结构、材料、艺上有较人改变，可能影响产品性能时；h)
成批生产的喷雾机应定期抽检，少每年一次，每一次不少」2台，d）产品长期停产后恢复生产时：e）当出厂试验结果与上次型式试验结果有较大差异时；f）国家质量监督机构提出进行型式检验要求时。7.2.2型式检验项目应包括5.1、5.2.5.3和5.4规定的所有项目。7.3抽样方案
7.3.1产品由使用方整批接收附，其抽样方案由生产厂方和使用方协商确定。7.3.2产品由第一方检查时，样方法应符合GB/T13264的规定，检查程序如下：a）采用一次抽样方案，样木在整批中随机制取，批量N=20~40，样本大小n26
NY/T 1550—2007
按型式检验项目对样木中的每个产品进行检查。按项目重要程度分为A类不合格、B类不合b)
格和类不合格。
不合格分类表见表1。
表1不合格分类
7.3.3判定原则
7.3.3.1判定原则见表2。
不合格分类
检测项目
整机奔封性能
安全装暨
警告标惠
疏射部件及承压管路系统
亚直时程
碱雾量
药被箱残闲波尼
控制装罩
使用可靠性
药液箱
过滤装置
压力表
装配质量
外观质量
标牌和标志
使用说明
7.3.3.2A类项片必剩全部合格，如果有1项不合格，则判定该喷雾机为不合格；7.3.3.3B类项日允许1项不合格，如果超过1项则判定该喷雾机为不合格；7.3.3.4（类项目允许2项不合格，如果超过2项则判定该喷雾机为不合格表2判定原则
抽样方案
不合格分类
样本数(n)
项目数
合格数
包装、运输和贮存
不合格数
8.1包装
8.1.1包装图示标志放符合CB/T191的规定。8.1.2包装箱内应包括：
装箱清单；
随机工具；
备件及易损件；
产品使用说明书；
NY/T 1550—2007
e）产品合格证。
8.1.3包装箱应牢固可靠和方便运输，并应有防潮、防压措施。8.1.4包装箱应标明以下内容：
a）产品名称、型号；
h）数量：
c）毛重；
包装箱体积：长×宽×高，mm，d
制造厂名称。
8.2运输
产品在拯输过程中+不得碰撞、受压和受潮。8.3
机具长期停用时，应将燃油和药液等液休放尽，晾下，并按使用说明书进行维护保养后，停放在通风、干燥、阴凉的场所。
喷雾机型
出厂编号：
测试仪器：
喷泄 10 min 的试液盘(kg)
平均位（kg）
雾其偏差（%）
试验地点：
喷雾机型号：
湛厂编号：
测试仪器；
雾滴达到 20 滴的乘
直距离（m）
试验地点：
喷雾机型号
出编号：
测试仪器：
测试项目
第一次
第二次
第兰次
耳旁噪取值
试验地点：
附录A
【资料性附录】
喷雾机试验记录表
第一次
喷雾量误差记录表
环境风速：
喷头型式和数量：
第二次
试验人员：
垂直射程记录表
试验时问：
环境风速：
第二次
试峻人员：
耳旁噪声记录表bzxz.net
第三次
试验时间：
额定转速：
本底噪音：
赚声值A
试验人员：
试验时间：
NY/T 1550—2007
第三次
NY/T 1550—2007
喷雾机型号：
试仪器：
药液残留药被/（L）
试验耻点：
裹表A.4
药液箱残留药液记录表
出厂编号：
第一次
试验人员：
第二次
第三次
试验时间：
平均值
