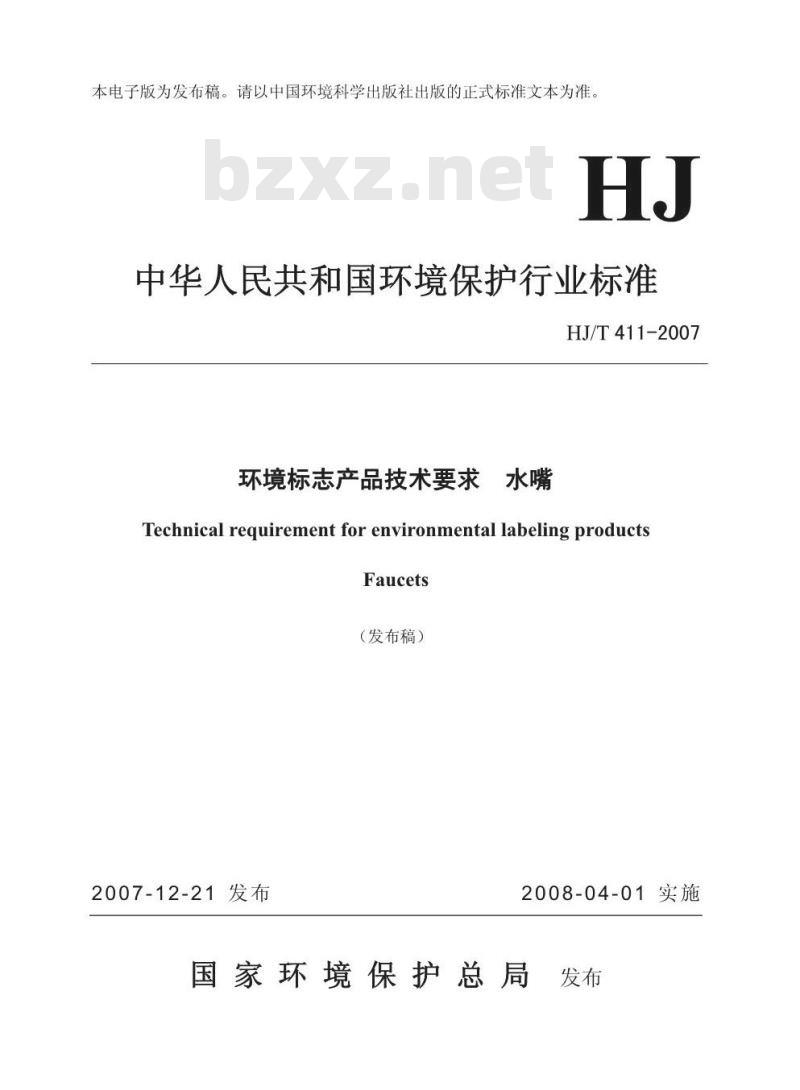

【环境保护行业标准(HJ)】 环境标志产品技术要求 水嘴

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。HJ
中华人民共和国环境保护行业标准HJ/T411-2007
环境标志产品技术要求水嘴
Technical requirementforenvironmental labelingproductsFaucets
（发布稿）
2007-12-21发布
2008-04-01实施
国家环境保护总局发布

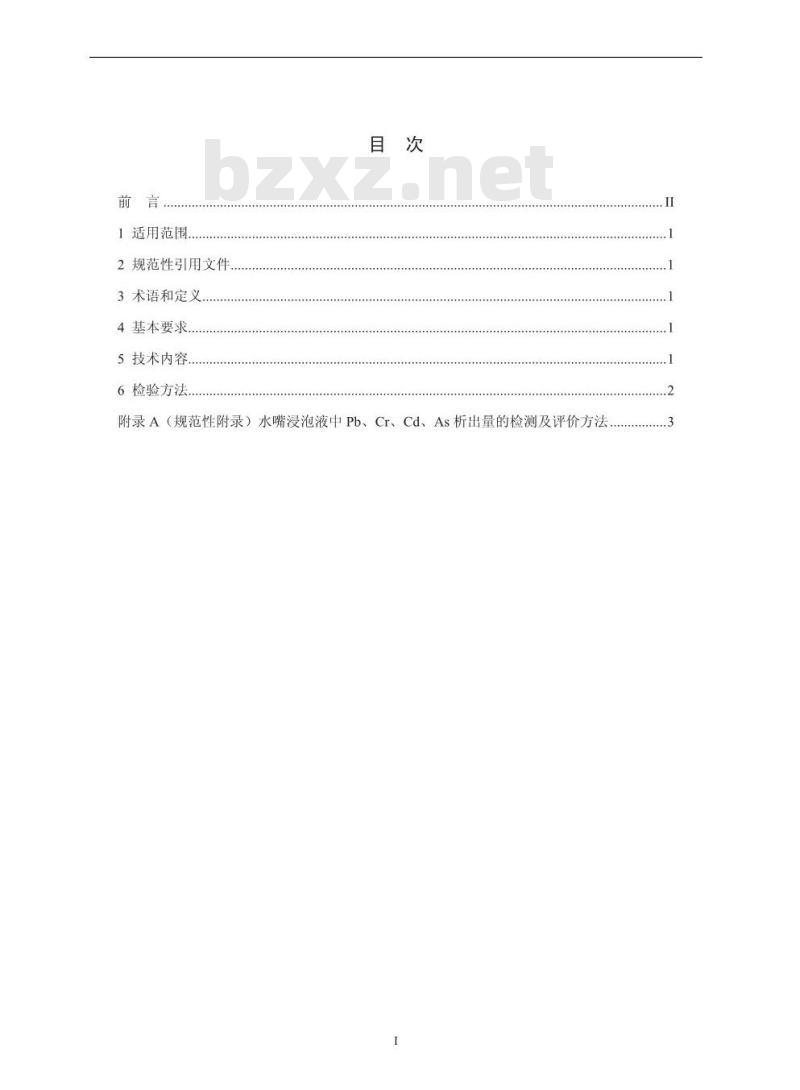

1适用范围
2规范性引用文件
3术语和定义
4基本要求..
5技术内容.
6检验方法
...............
附录A（规范性附录）水嘴浸泡液中Pb、Cr、Cd、As析出量的检测及评价方法..3前言

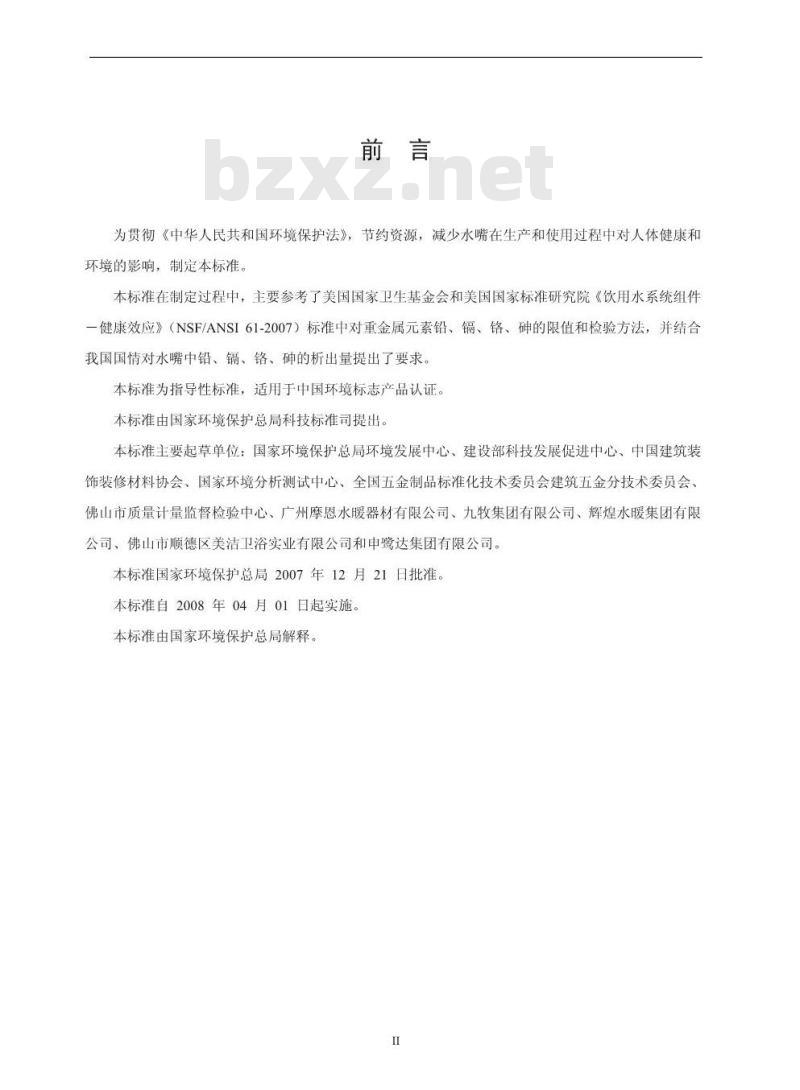

为贯彻《中华人民共和国环境保护法》，节约资源，减少水嘴在生产和使用过程中对人体健康和环境的影响，制定本标准。
本标准在制定过程中，主要参考了美国国家卫生基金会和美国国家标准研究院《饮用水系统组件一健康效应》（NSF/ANSI61-2007）标准中对重金属元素铅、镉、铬、砷的限值和检验方法，并结合我国国情对水嘴中铅、镉、铬、砷的析出量提出了要求。本标准为指导性标准，适用于中国环境标志产品认证。本标准由国家环境保护总局科技标准司提出。本标准主要起草单位：国家环境保护总局环境发展中心、建设部科技发展促进中心、中国建筑装饰装修材料协会、国家环境分析测试中心、全国五金制品标准化技术委员会建筑五金分技术委员会、佛山市质量计量监督检验中心、广州摩恩水暖器材有限公司、九牧集团有限公司、辉煌水暖集团有限公司、佛山市顺德区美洁卫浴实业有限公司和申鹭达集团有限公司。本标准国家环境保护总局2007年12月21日批准。本标准自2008年04月01日起实施。本标准由国家环境保护总局解释。I

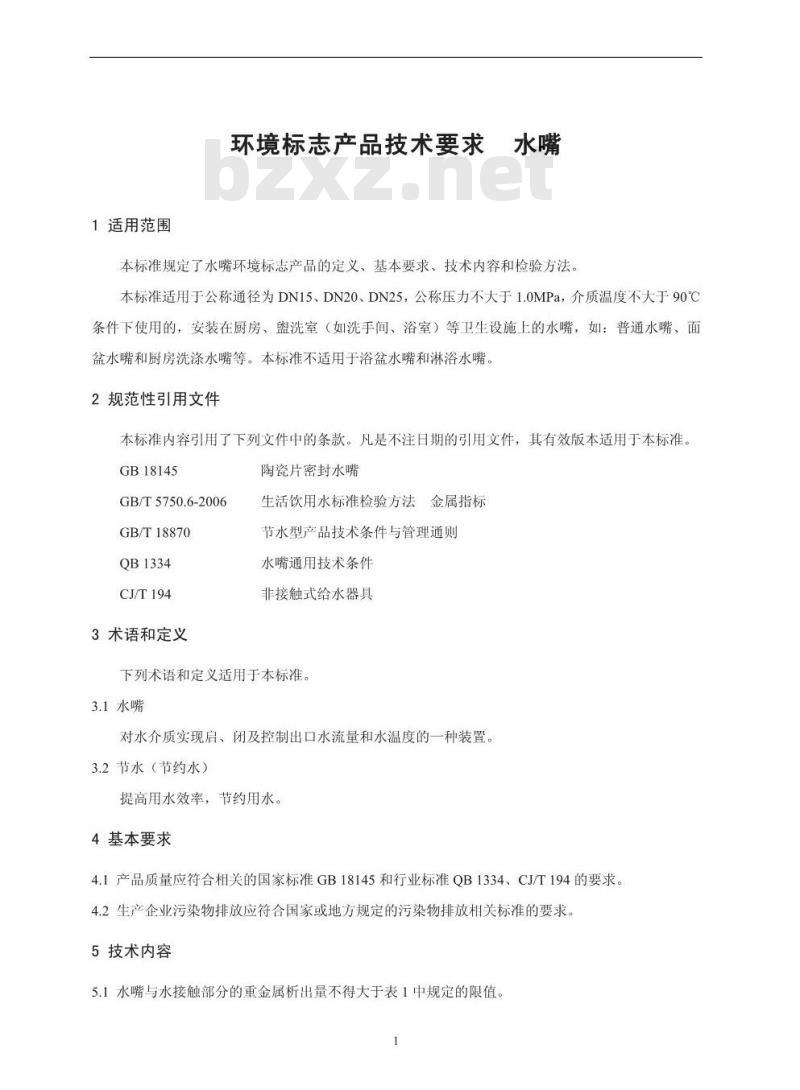

1适用范围
环境标志产品技术要求
本标准规定了水嘴环境标志产品的定义、基本要求、技术内容和检验方法。本标准适用于公称通径为DN15、DN20、DN25，公称压力不大于1.0MPa，介质温度不大于90℃条件下使用的，安装在厨房、洗室（如洗手间、浴室）等卫生设施上的水嘴，如：普通水嘴、面盆水嘴和厨房洗涤水嘴等。本标准不适用于浴盆水嘴和淋浴水嘴。2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB18145
GB/T5750.6-2006
GB/T18870
QB1334
CJ/T194
3术语和定义
陶瓷片密封水嘴
生活饮用水标准检验方法金属指标节水型产品技术条件与管理通则水嘴通用技术条件
非接触式给水器具
下列术语和定义适用于本标准。3.1水嘴
对水介质实现启、闭及控制出口水流量和水温度的一种装置。3.2节水（节约水）
提高用水效率，节约用水。
4基本要求
4.1产品质量应符合相关的国家标准GB18145和行业标准QB1334、CJ/T194的要求。4.2生产企业污染物排放应符合国家或地方规定的污染物排放相关标准的要求。5技术内容
5.1水嘴与水接触部分的重金属析出量不得大于表1中规定的限值1
限值（ug/L）

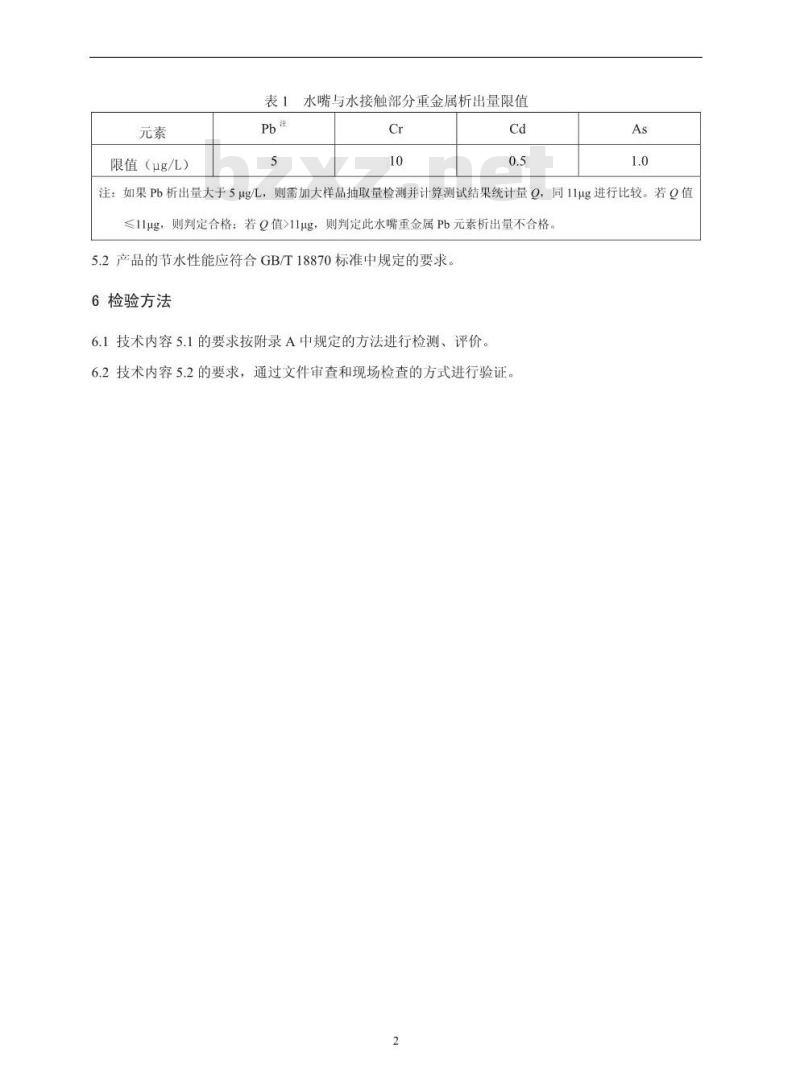

表1水嘴与水接触部分重金属析出量限值Pba
注：如果Pb析出量大于5ug/L，则需加大样品抽取量检测并计算测试结果统计量Q，同11ug进行比较。若Q值≤11ug，则判定合格：若Q值>11μg，则判定此水嘴重金属Pb元素析出量不合格。5.2产品的节水性能应符合GB/T18870标准中规定的要求。6检验方法
6.1技术内容5.1的要求按附录A中规定的方法进行检测、评价。6.2技术内容5.2的要求，通过文件审查和现场检查的方式进行验证。2
A.1原理
附录A
（规范性附录）
水嘴浸泡液中Pb、Cr、Cd、As析出量的检测及评价方法用含氯化钙、碳酸氢钠和次氯酸钠的模拟自来水浸泡水嘴内表面与水接触部分，用电感耦合等离子体无机质谱（ICP-MS）或石墨炉原子吸收光谱法（AAS）测定浸泡液中重金属元素。重金属元素Pb、Cr、Cd、As析出量测定值经标准化处理后，与表1所列限值进行比较。A.2试剂
A.2.1蒸馏水或去离子水，电导率小于2uS/cmA.2.2次氯酸钠（化学纯）：
A.2.3无水氯化钙（分析纯）；
A.2.4无水碳酸氢钠（分析纯）：A.2.5符合仪器使用条件的Pb、Cd、Cr、As标准溶液：A.2.6浓硝酸（优级纯）。
A.3仪器
A.3.1石墨炉原子吸收光谱仪，电感耦合等离子体无机质谱仪：A.3.2实验室常用玻璃器皿；
A.3.3聚氯乙烯塑料瓶。
A.4样品浸泡实验
A.4.1样品预处理及稳定化
用自来水将试样清洗干净，并连续冲洗水嘴内部15min，使用3倍水嘴内腔体积的浸泡液（A.4.2.2）少量多次对水嘴内部进行淋洗。浸泡实验开始前，用浸泡液对水嘴内表面与自来水接触部分浸泡一段时间，此过程称为稳定化。用于稳定化处理的浸泡时间不超过72h。A.4.2样品浸泡试验
A.4.2.1试剂
A.4.2.1.10.025mol/L氯储备液：取7.3ml次氯酸钠（A.2.2），用纯水稀释至200ml，贮于具有密闭塞的棕色瓶中，于20℃避光保存，每周新鲜配制。3
A.4.2.1.2氯含量的测定：取1.0ml氯贮备液，用纯水稀释至1.0L，立即分析余氯，将此数值标记为“A”。
A.4.2.1.3测定所需余氯：为了获得2.0mg/L余氯，需要向浸泡水中加入氯贮备液的量，按式（1）计算：
式中：V需加入氯贮备液的体积，ml：B浸泡液的体积，L：
A一一氯贮备液浓度，mg/ml。
A.4.2.1.40.04mol/L钙硬度贮备液：称取4.44g无水氯化钙，溶于纯水中，稀释至1.0L，充分混勾每周新鲜配制。
A.4.2.1.50.04mol/L碳酸氢钠缓冲液：将3.36g无水碳酸氢钠溶于纯水中，并用纯水稀释至1L，充分混匀。每周新鲜配制。
A.4.2.2浸泡液（pH=8.0、硬度100mg/L、有效氯2mg/L）的配制取25ml碳酸氢钠缓冲液（A.4.2.1.5）、25ml钙硬度贮备液（A.4.2.1.4）以及所需的氯贮备液（A.4.2.1.1），用纯水稀释至1L。按此比例配制实际所需要的浸泡液。A.4.2.3样品的浸泡
将水嘴开关置于全开位置，用浸泡液充满水嘴内部空间（如有冷热水两通道，应包括此两通道）：根据浸泡液的用量准确记录水嘴内部空间体积。水嘴两端用包有聚四氟乙烯薄膜的干净软木塞或穆皮塞塞紧。样品浸泡实验有两种方法，首轮实验采用方法一。方法一：在（23土2）℃条件下避光浸泡（24土0.5）h。取出浸泡液于聚氯乙烯塑料瓶中。同一水嘴连续3天在相同条件下进行浸泡实验，收集此实验中的水嘴浸泡液样品共3个。这些样品全部用于水嘴浸泡液中重金属Pb、Cr、Cd、As析出量的检测。方法二：重金属Pb析出量的评价与其他元素分别进行。评价样品中Pb析出量时，至少取相同类型水嘴样品三个。评价其他元素时，可取相同类型水嘴样品一个。重金属析出量浸泡实验在（23土2）℃、避光条件下进行，至少需要19天。第1天和第2天的浸泡实验用于水嘴样品内表面稳定化。应分别收集在第3、4、5、10、11、12、17、18、19天的16h浸泡液（例如从16：00到8：00期间）分别进行Pb析出量的检测。其他时间的浸泡液以2h为单位进行连续浸泡并用同天配制的浸泡液进行更换。4
除Pb以外的重金属元素评价可取1个或多个水嘴样品进行浸泡试验。当只测试一个样品时，取第19天的16h浸泡液进行Cr、Cd、As析出量的检测。多个水嘴样品的检测结果取几何平均值A.4.2.4浸泡液样品保存
将用于测定的浸泡液转入清洗好的聚氯乙烯塑料瓶中，摇匀。用浓硝酸调节浸泡液pH值<1。室温下保存，14天内测定。www.bzxz.net
A.5检测方法
浸泡液中元素Pb、Cr、Cd、As的检测采用石墨炉原子吸收光度法或电感耦合等离子体无机质谱法，按GB/T5750.6-2006执行。同一批配制的浸泡液作为测试空白。A.6重金属元素浓度测定值的标准化处理浸泡液中各元素析出量测定值，应按式（2）进行标准化处理c=cx
式中：c—经标准化处理的重金属元素析出量浓度，μg/L；℃—1个水嘴连续3天或9天浸泡液样品实验室检测结果的几何平均值，μg/L：V——水嘴内部与水接触空间体积，L；V2——水嘴使用时，盛水容器体积，此处规定为1L。A.7重金属元素Pb、Cr、Cd、As析出量评价方法(2)
对于采用方法一进行浸泡实验的水嘴样品，其重金属元素Pb、Cr、Cd、As析出量测定值经标准化处理后，与表1各元素浓度限值进行比较。如果除Pb以外的重金属析出量不符合要求，则应按方法二继续进行浸泡实验，取第19天的16h浸泡液检测并进行评价。如果仍不符合要求，则判定此水嘴相关重金属元素析出量不合格：如果Pb超标，应加大抽检样品数量（相同样品至少取3个），重新按实验方法二进行浸泡实验。计算测试结果统计量Q，并同11g进行比较。如果Q值≤11g，则判定合格：如Q值>11g，则判定此水嘴重金属Pb元素析出量不合格。方法二中Pb测试结果统计量Q计算方法如下：（一）按式（3）、式（4）计算样品中Pb浓度的几何平均值：X,=e
Y = (s +Yi4 +Ys + Yao + Yu+Yu2 +Ya7 +Yus + Yuo)9
式中X.为第i个样品第j天浸泡液中Pb经标准化处理的检测结果，Y表示第i个样品Xi的几何平均值。
（二）按式（5）计算检测结果的统计量Qy+kxs
其中和S分别表示样品Y（=1，2，，n）的平均值和标准偏差，n表示水嘴样品个数。和S分别按式（6）、式（7）计算：r
k是取决于样品量大小的统计参数，当水嘴样品个数n=3时，k-2.60281。对应于其他样品量的k值可从下表查得：
表A1用于计算统计量o的k值
样品量
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
