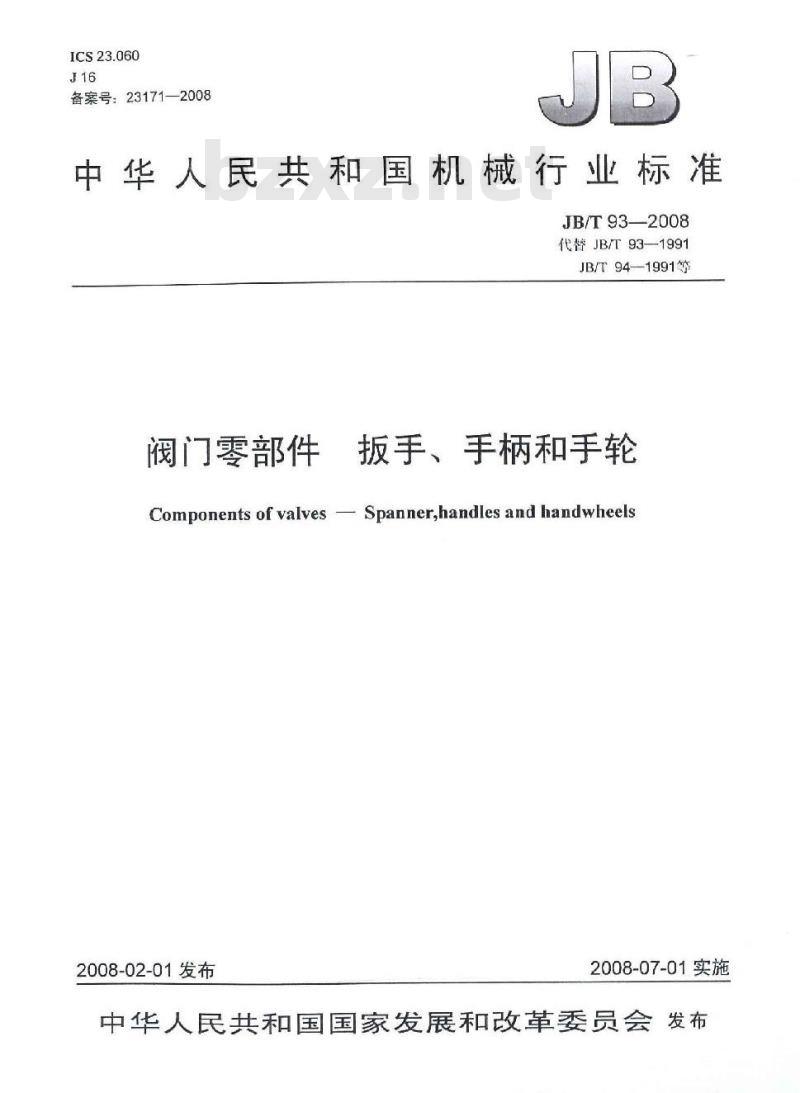

【机械行业标准(JB)】 阀门零部件扳手、手柄和手轮

ICS23.060
备案号：23171—2008
中华人民共和国机械行业标准
JB/T93—2008
代替JB/T93-1991
JB/T94—1991等
阀门零部件
扳手、手柄和手轮
Components of valves - Spanner,handles and handwheels2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
1范围
2规范性引用文件
3结构形式与尺寸
3.1扳手
3.2手柄.
3.3伞形手轮
3.4平形手轮，
4要求
4.1.材料
一般要求
伞形手轮
平形手轮
扳手结构形式：
手柄结构形式
伞形手轮结构形式，
图4平形手轮A、B、C型结构形式.平形手轮D型结构形式
表［扳手的尺寸
表2手柄尺寸
表3伞形手轮的尺寸，www.bzxz.net
表4平形手轮A、B、C型的尺寸
表5平形手轮D型的尺寸
表6手柄、手轮和扳手的材料
JB/T93—2008
JB/T93—2008
本标准代替JB/T93—1991《手柄》、JB/T94—1991《扳手》、JB/T1692—1991《伞形手轮》和JB/T1693—1991《平形手轮》。
本标准与代替的上述标准相比，主要变化如下：一标准格式上有较大变化，将4项标准合并为一项：一增加了标准的前言；
增加了材料章节；
结构图全部按新制图标准进行了重新绘。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起草单位：江苏神通阀门有限公司、合肥通用机械研究院、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司、上海良工阀门厂有限公司、保一集团有限公司、安徽省屯溪高压阀门有限公司。本标准主要起草人：张逸芳，刘晓春、胡军，郑雪珍，张清双，邱晓来、杨恒、张晓忠、曹耀华。本标准所代替标准的历次版本发布情况：JB93—1975、JB/T93—1991;
-JB94—1975、JB/T94—1991
—JB1692-1975、JB/T1692—1991:-JB1693—1975、JB/T1693—1991。m
1范围
阀门零部件扳手、手柄和手轮
本标准规定了扳手、手柄和手轮的结构形式、尺寸、技术要求和材料。本标准适用于工业用阀门。
2规范性引用文件
JB/T93—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700—2006碳素结构钢
GB/T1348-1988球墨铸铁件
一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T1804—2000
GB/T9440—1988
可锻铸铁件
GB/T11352—1989
3结构形式与尺寸
一般工程用铸造碳钢件
3.1扳手
3.1.1扳手结构形式分为A型和B型两种，如图1所示。其余学
图1扳手结构形式
3.1.2扳手的尺寸按表1的规定，扳手的表面粗糙度、尺寸公差按图1的规定。3.2手柄
3.2.1手柄结构形式分为A型和B型两种，如图2所示。3.2.2手柄的尺寸按表2的规定，手柄的表面粗糙度、锥度和尺寸公差按图2的规定。3.3伞形手轮
3.3.1伞形手轮结构形式分为A型和B型两种，如图3所示。1
JB/T93—2008
表1扳手的尺寸
图2手柄结构形式
参考质量
单位：mm
参考质量
A型B型
其余安
单位：mm
伞形手轮的尺寸按表3的规定，
伞形手轮的表面粗糙度、尺寸公差按图3的规定。3.4平形手轮
参考质量
平形手轮结构形式分为A、B、C、D型四种。A、B、C型的结构如图4所示：D型的结构如图3.4.1
5所示。
图3伞形手轮结构形式
图4平形手轮A、B、C型结构形式JB/T93-—2008
表3伞形手轮的尺寸
箭头和铸宇
单位：mun
JB/T93-
图5平形手轮D型结构形式
JB/T93—2008
3.4.2平形手轮A、B、C型的尺寸按表4的规定，其表面粗糙度、尺寸公差按图4的规定。3.4.3平形手轮D型的尺寸按表5的规定，其表面粗糙度、尺寸公差按图5的规定。4要求
4.1材料
4.1.1手柄、手轮和扳手的材料按表6的规定。4.1.2也可选用其性能不低于表6所列材料的其他材料。4.2一般要求
4.2.1表面应平整、光滑，不应有毛刺和锐棱。4.2.2未注公差尺寸的公差等级按GB/T1804—2000中规定的m级精度。4.3扳手
4.3.1未注明的圆角为R3mm~R5mm。4.3.2表面应涂漆，加工表面应进行防透处理。手轮
A、C型
100090
102110
113120
120130
M27×234
M30×238
M27×2
M27×2
表4平形手轮A，B、C型的尺寸
箭头和铸宇
单位：mm
5平形手轮D型的尺寸
单位：mn
JB/T93—2008
零件名称
伞形手轮平形手轮
表6手柄、手轮和扳手的材料
材料名称
球墨铸铁
碳索钢
碳素钢
球墨铸铁
可锻铸铁
4.3.3表1中除L、S、H尺寸外，其余尺寸为参考尺寸。4.4手柄
4.4.1手柄表面应镀锌或发黑。
材料牌号
QT350—10
ZG200—400
ZG230—450
ZG230—450
QT400—15
QT400-17
QT400—18
KTH330—08
KTH35010
4.4.2表2中除L、H、HI、S、d尺寸外，其余尺寸为参考尺寸。4.5伞形手轮
4.5.1轮缘充允许制成其他形式和尺寸。4.5.2未注明的铸造圆角为R1.5mmR3mm4.5.3手轮的轴线应垂直于轮毂的加工端面。45.4衣3中除、、尺，我杂尺小为考尺小。4.6平形手轮
4.6.1未注明铸造圆角为R1.5mm~R5mm。4.6.2手轮孔的轴线应垂直于轮毂的加工端面。4.6.3表4、表5中除D、H、S、d、M尺寸外，其余尺寸为参考尺寸。8
标准号
GB/T1348
GB/T11352
GB/T11352
GB/T700
GB/T11352
GB/T1348
GB/T9440
中华人民共和国
机械行业标准
阀门零部件扳手、手柄和手轮
JB/T932008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm-0.75印张·21千字2008年6月第1版第1次印刷
定价：12.00元
书号：15111：9096
网址：http:/cmpbook.com
编辑部电话：《010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
