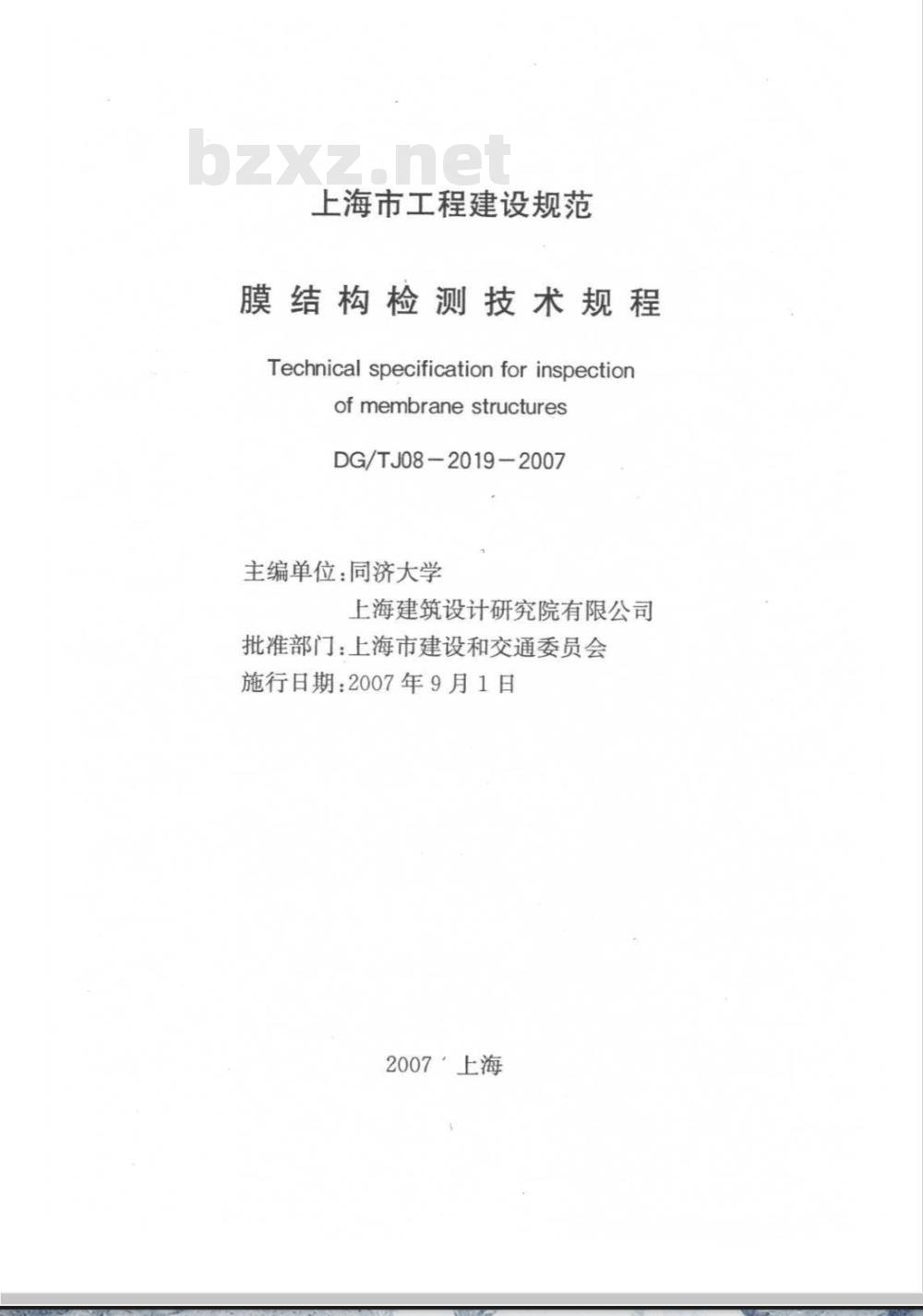

上海市工程建设规范
膜结构检测技术规程
Technical specificationforinspectionofmembranestructures
DG/TJ08-2019-2007
主编单位：同济大学
上海建筑设计研究院有限公司
批准部门：上海市建设和交通委员会施行日期：2007年9月1日
2007，上海
上海市建设和交通委员会

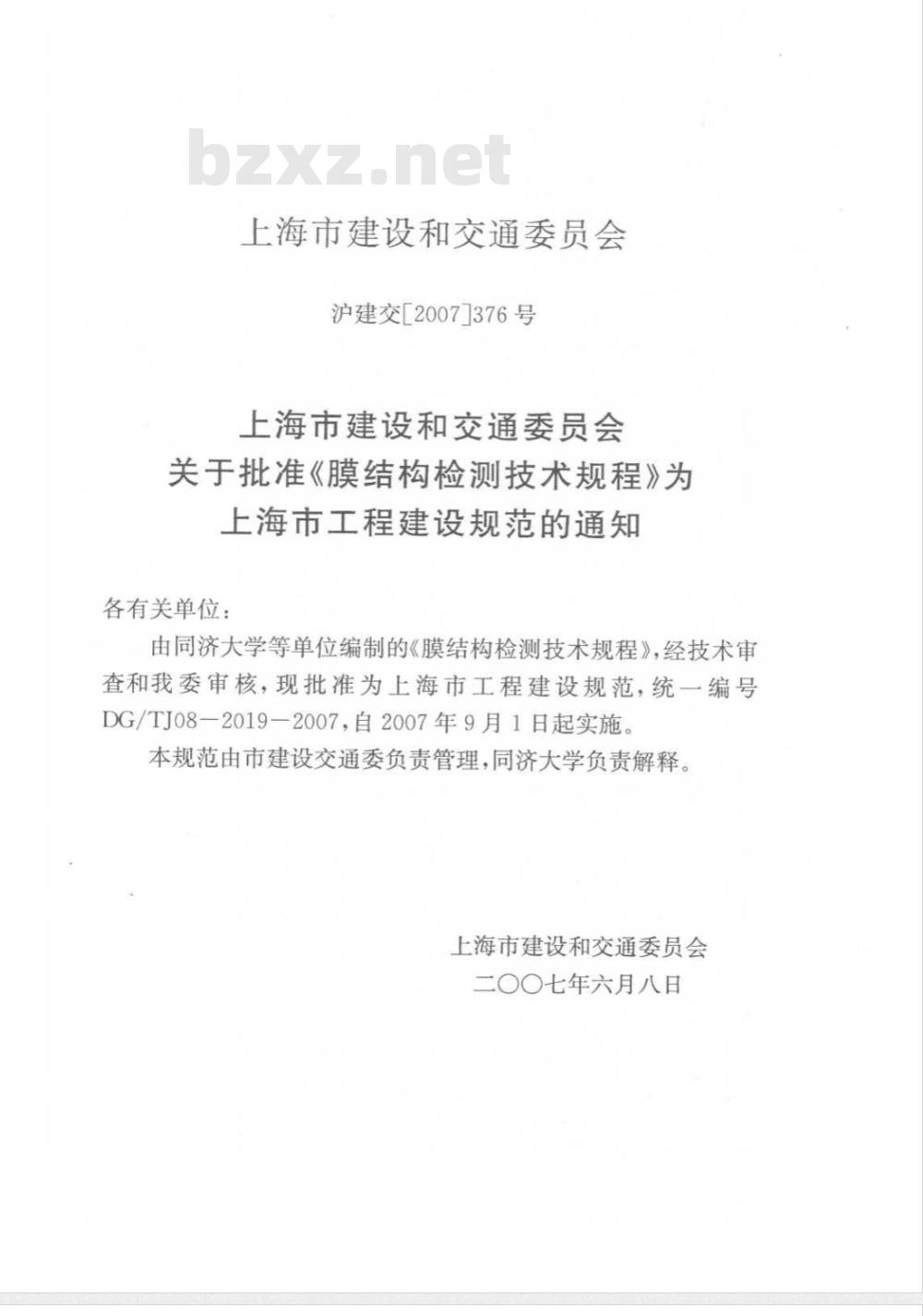

沪建交[2007]376号
上海市建设和交通委员会
关于批准《膜结构检测技术规程》为上海市工程建设规范的通知
各有关单位：
由同济大学等单位编制的《膜结构检测技术规程》，经技术审查和我委审核，现批准为上海市工程建设规范，统一编号DG/TJ08一2019一2007，自2007年9月1日起实施。本规范由市建设交通委负责管理，同济大学负责解释。上海市建设和交通委员会
二〇〇七年六月八日

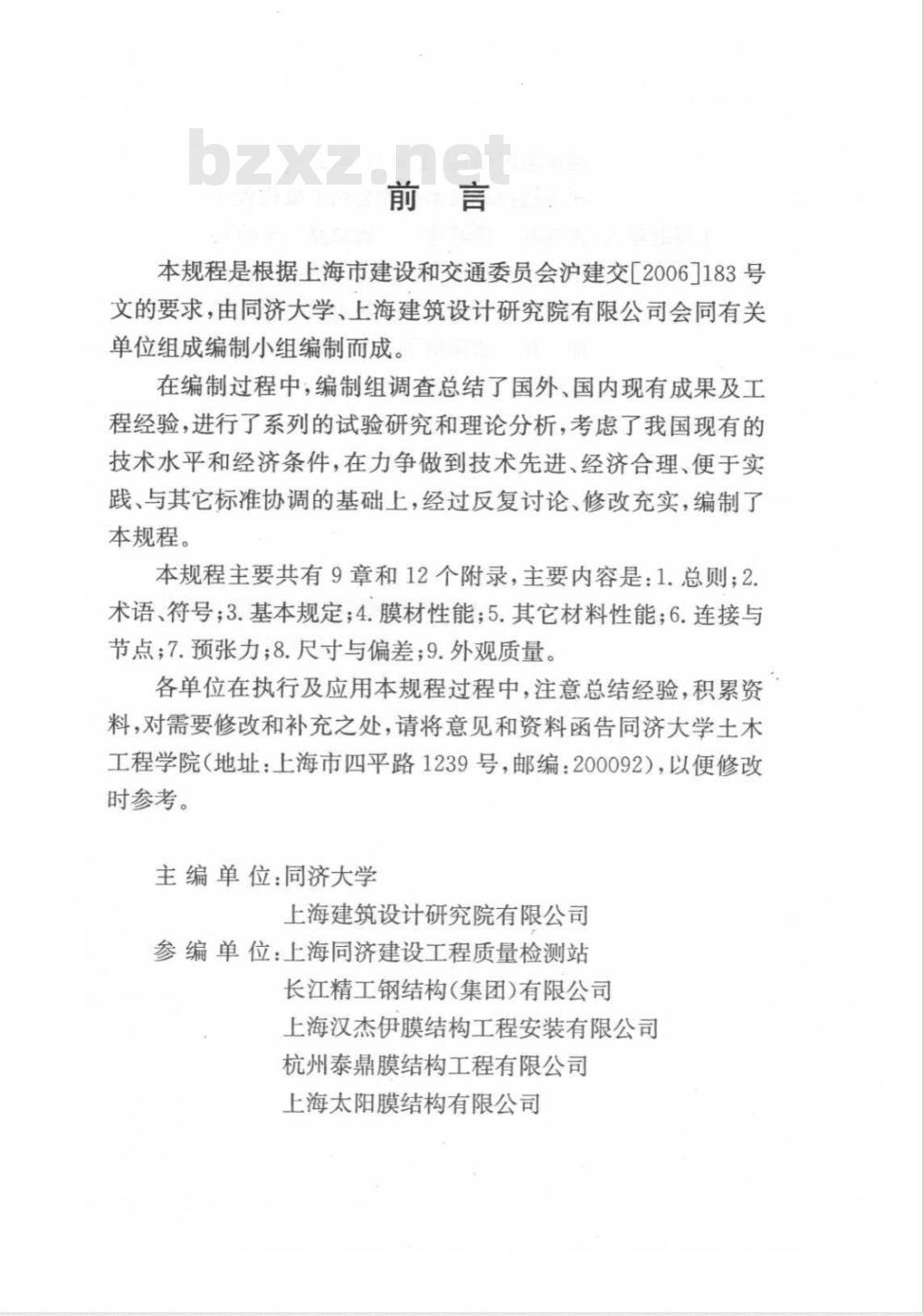

本规程是根据上海市建设和交通委员会沪建交20061183号文的要求，由同济大学、上海建筑设计研究院有限公司会同有关单位组成编制小组编制而成。
在编制过程中，编制组调查总结了国外、国内现有成果及工程经验，进行了系列的试验研究和理论分析，考虑了我国现有的技术水平和经济条件，在力争做到技术先进、经济合理、便于实践，与其它标准协调的基础上，经过反复讨论、修改充实，编制了本规程。
本规程主要共有9章和12个附录，主要内容是：1.总则；2.术语、符号；3.基本规定；4.膜材性能；5.其它材料性能；6.连接与节点；7.预张力；8.尺寸与偏差；9.外观质量。各单位在执行及应用本规程过程中，注意总结经验，积累资料，对需要修改和补充之处，请将意见和资料函告同济大学土木工程学院（地址：上海市四平路1239号，邮编：200092），以便修改时参考。
主编单位：同济大学
上海建筑设计研究院有限公司
参编单位：上海同济建设工程质量检测站长江精工钢结构（集团）有限公司上海汉杰伊膜结构工程安装有限公司杭州泰鼎膜结构工程有限公司
上海太阳膜结构有限公司

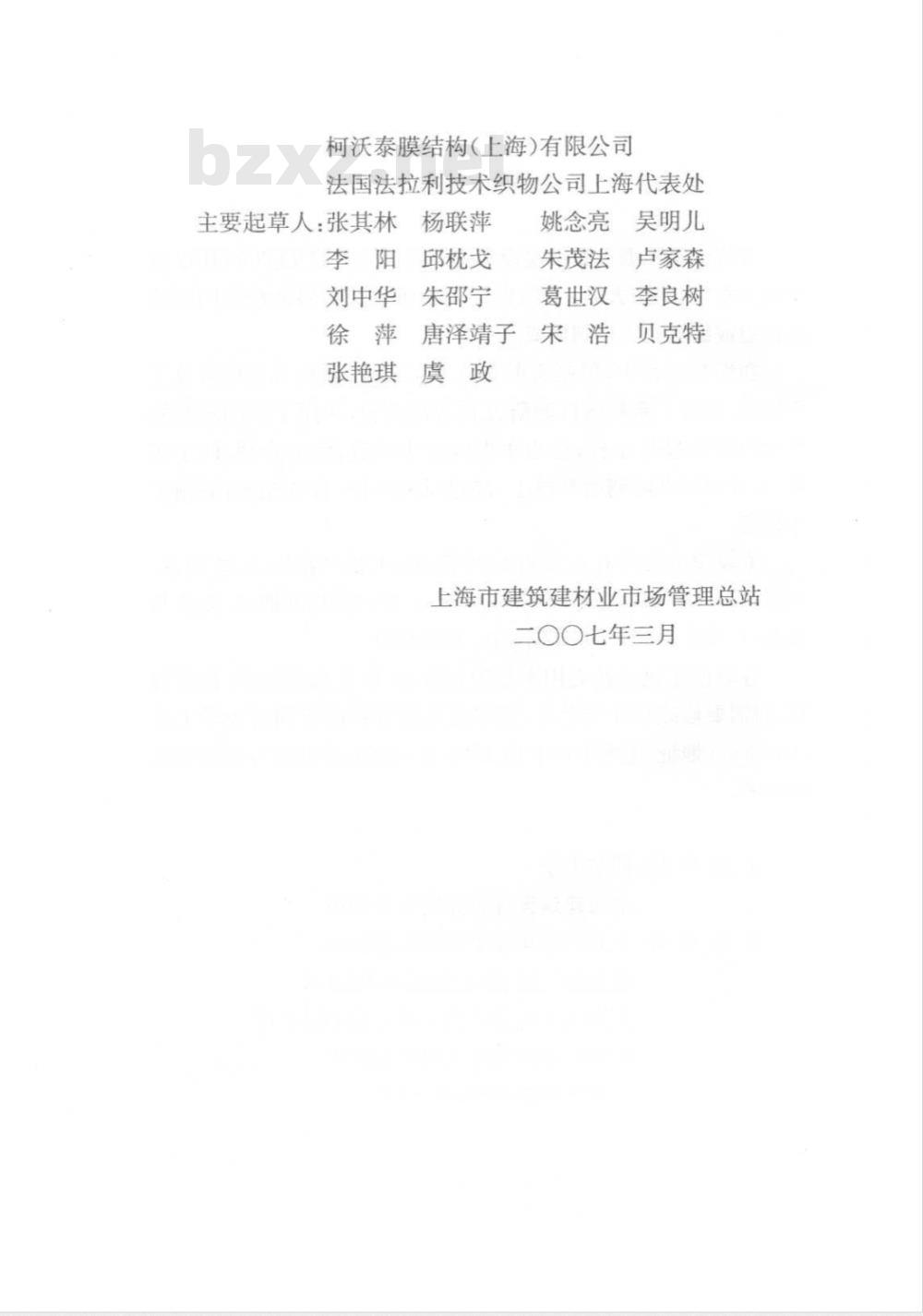

柯沃泰膜结构（上海）有限公司法国法拉利技术织物公司上海代表处主要起草人：张其林
杨联萍
李阳邱枕戈
刘中华朱邵宁
姚念亮吴明儿
朱茂法卢家森
葛世汉李良树
唐泽靖子宋浩
张艳琪
贝克特
上海市建筑建材业市场管理总站二〇〇七年三月
1总则
2术语、符号
2.1术语
2.2符号
3基本规定
检测范围和分类
检测方案
既有膜结构的常规检测
.标准分享网www.bzfxw.com（7）检测报告
检测设备和检测人员…
4膜材性能
一般规定
基本性能：
力学性能
建筑物理性能
4.5防火性能
5其它材料性能
一般规定
钢索和钢拉杆
5.3金属连接件
5.4胶结材料和密封材料
6连接与节点
6.1一般规定
膜面连接强度
膜面水密性
膜面气密性
7预张力
一般规定
膜面预张力
钢索和钢拉杆预张力
8尺寸与偏差
一般规定
金属构件尺寸偏差
膜结构几何偏差
外观质量
一般规定
缺陷与损伤
连接构造
附录A
附录B
附录C
附录D
取样方法
膜材抗拉强度及断裂延伸率的检测(15)
涂层织物类膜材抗拉强度及断裂延伸率的检测…（25)
ETFE膜材抗拉强度、屈服应力和断裂延伸率的检测
膜材撕裂强度的检测
涂层织物类膜材撕裂强度的检测ETFE膜材撕裂强度的检测
膜材弹性模量及泊松比的检测
一般规定
涂层织物类膜材双轴比例加载法(28)
涂层织物类膜材双轴比例伸长法D.4
ETFE膜材单轴拉伸法
附录E
附录F
附录G
附录H
膜材剪切模量的检测
一般规定
涂层织物类膜材面内纯剪试验法ETFE膜材单轴拉绅试验法
膜材耐徐变性能的检测
涂层织物类膜材耐徐变性能的检测ETFE膜材耐徐变性能的检测
膜材耐候性能的检测
膜片与膜片连接强度的检测
附录了
膜面与刚性边界连接强度的检测附录K
膜面与柔性边界连接强度的检测附录L
膜顶和膜角连接强度的检测
膜面现场淋水检验方法
附录M
本规程用词用语说明·
条文说明
1总则
1.0.1为了统一膜结构的检测方法，提高检测结果的可比性，保证检测结果的可靠性以及膜结构工程的质量和安全，制定本规程。
1.0.2、本规程适用于采用涂层织物类膜材和ETFE膜材的膜结构工程质量检测和既有膜结构性能检测1.0.3膜结构的检测除应符合本规程外，尚应符合国家及本市现行相关标准的规定。
2术语、符号
2.1术语
2.1.1膜结构membranestructure由膜材、连接件、支承结构共同组成的结构体系。2.1.2膜材membranematerial
包括涂层织物类薄膜以及热塑化合物薄膜。前者由高强度纤维制成的基材和聚合物涂层构成；后者主要为ETFE类膜材。2.1.3基材baselayer
由玻璃纤维或聚酯纤维织成的高强度织物。2.1.4涂层coverlayer
涂覆在基材上，起保护基材作用的涂层。2.1.5涂层织物类膜材fabricmembrane由玻璃纤维或聚酯纤维类基材涂覆涂层构成的膜材。2.1.6ETFE膜材ETFEmembrane
由乙烯一聚四氟乙烯共聚物构成的热塑化合物类膜材。2.1.7修约roundingoff
确定有效位数后按现行国家标准《数值修约规则》（GB8170）的规定处理多余数值。
2.1.8抗拉强度tensilestrength在规定条件下进行的拉伸试验过程中，试样被拉断为止与记录的最大力相应的应力。
2.1.9延伸率tensilestrain
试样的伸长量与其初始长度之比，以百分率表示。2
2.1.10断裂延伸率tensilestrainatbreak对应于断裂作用力的延伸率。
2.1.11经向试样warpspecimen
膜材力学性能检测中，平行于试样受力方向为膜材经向的试样。下载标准就来标准下载网
2.1.12纬向试样weftspecimen
膜材力学性能检测中，平行于试样受力方向为膜材纬向的试样。
2.1.13等速伸长试验机CREconstantrateofextensiontestingmachine
在整个试验过程中，夹持试样的夹具一个固定，另一个以恒定速度运动，使试样的伸长与时间成正比的一种试验仪器。2.1.14隔距长度clampdistance
试验装置上夹持试样的两夹持线间的距离。2.1.15撕裂强度tearstrength
在规定条件下进行，使试样上初始切口扩展所需的力。2.1.16负荷峰/谷maximum/minimumloading试样在撕裂过程中负荷不断地变化下，当撕破的瞬间施加在试样上的力在记录图谱上所形成的峰/谷，其值即为峰值/谷值。2.1.17涂层粘附强度coatingadhesionstrength在规定的条件下，涂层织物类膜材在涂层和基材的剥离过程中，单位宽度上所能承受的平均力。2.1.18徐变延伸率creepstrain
相应于恒定张力作用时间段内的膜材延伸率。2.1.19老化率agingratio
试样老化前后抗拉强度的变化率。3
2.1.20膜面连接强度membranejointstrength在规定条件下对膜与膜的连接、膜与刚性边界的连接、膜与柔性边界的连接以及膜顶和膜角连接等连接形式进行拉伸试验过程中，试样被拉断记录的最大力。2.1.21刚性边界rigidboundary
膜面与钢、铝、混凝土等刚性支承结构之间的连接边界。2.1.22柔性边界softboundary
膜面与索等柔性支承结构之间的连接边界。2.1.23膜面张力membranetension膜面上某点处沿经向或纬向单位宽度上的张力值。2.1.24膜单元membraneunit
由刚性、柔性边界围成的膜面。2.2符号
涂层织物类膜材抗拉强度；
一涂层织物类膜材断裂延伸率；ETFE膜材抗拉强度；
ETFE膜材断裂延伸率；
撕裂强度；
涂层织物类膜材经向的弹性模量；涂层织物类膜材纬向的弹性模量；涂层织物类膜材经向的泊松比；涂层织物类膜材纬向的泊松比：膜材厚度；
膜材剪切模量：
涂层织物类膜材徐变延伸率；
