【国家标准(GB)】 道路机动车辆灯泡 性能要求

ICS 29.140.20
中华人民共和国国家标准
GB/T15766.2—2007/IEC60810:2003代替GB/T15766.2—2000
道路机动车辆灯泡
性能要求
Lamps for road vehicles--Performance requirements（IEC608102003,IDT)
2007-09-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

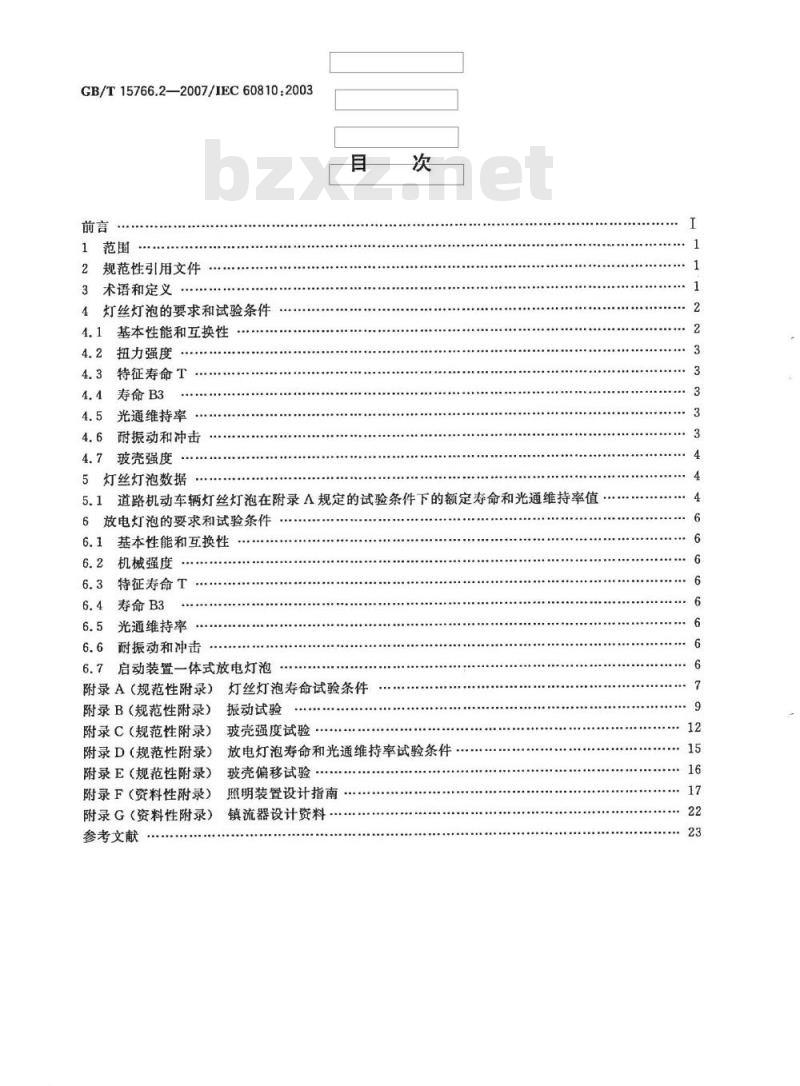

GB/T15766.2—2007/IEC60810:2003前言
规范性引用文件
术语和定义
灯丝灯泡的要求和试验条件
基本性能和互换性
扭力强度
特征寿命T
寿命B3
光通维持率
耐振动和冲击
玻壳强度
灯丝灯泡数据
5.1道路机动车辆灯丝灯泡在附录A规定的试验条件下的额定寿命和光通维持率值5
放电灯泡的要求和试验条件
基本性能和互换性
机械强度
特征寿命T
寿命B3
光通维持率
耐振动和冲击
6.7启动装置一体式放电灯泡
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（资料性附录）
附录G（资料性附录）
参考文献
灯丝灯泡寿命试验条件
振动试验
玻壳强度试验
放电灯泡寿命和光通维持率试验条件玻壳偏移试验
照明装置设计指南
镇流器设计资料

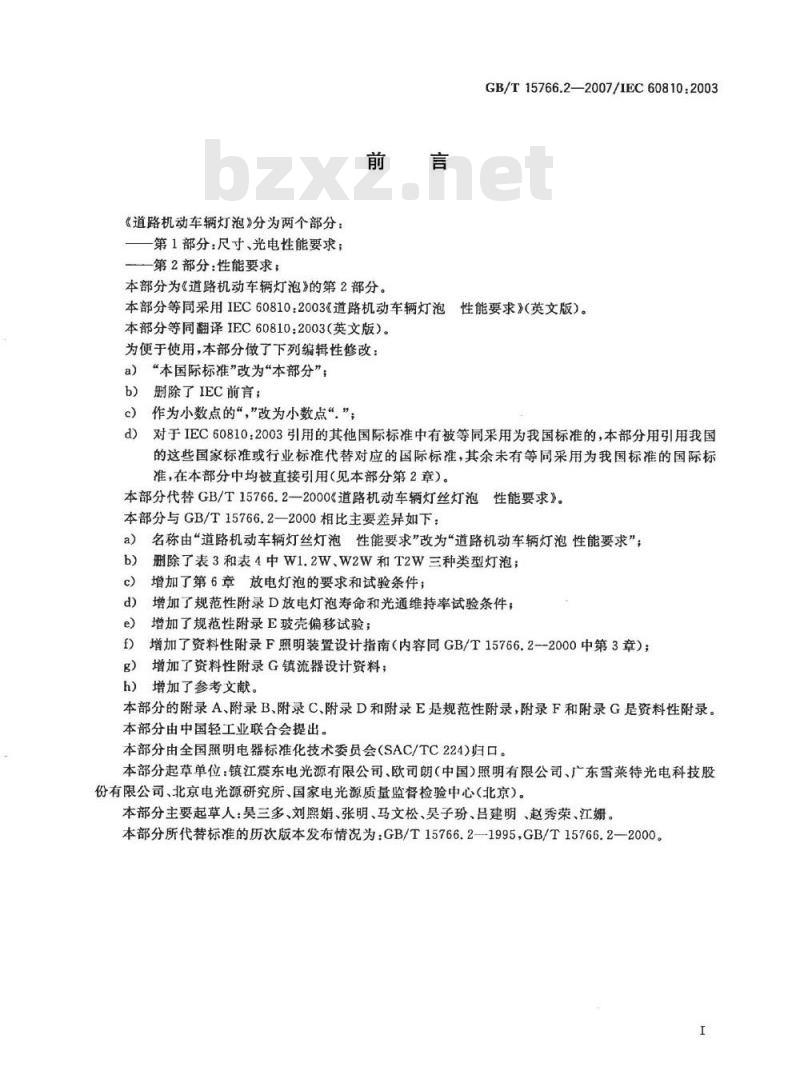

《道路机动车辆灯泡》分为两个部分：第1部分：尺寸、光电性能要求；第2部分：性能要求；
本部分为《道路机动车辆灯泡》的第2部分。GB/T15766.2-—2007/IEC60810:2003本部分等同采用IEC60810：2003《道路机动车辆灯泡性能要求》（英文版）。本部分等同翻译IEC60810：2003（英文版）。为便于使用，本部分做了下列编辑性修改：a）“本国际标准”改为“本部分”；b）删除了IEC前言；
作为小数点的“，”改为小数点“，”；c
d）对于IEC60810：2003引用的其他国际标准中有被等同采用为我国标准的，本部分用引用我国的这些国家标准或行业标准代替对应的国际标准，其余未有等同采用为我国标准的国际标准，在本部分中均被直接引用（见本部分第2章）。本部分代替GB/T15766.2--2000《道路机动车辆灯丝灯泡性能要求》。本部分与GB/T15766.2—2000相比主要差异如下：名称由“道路机动车辆灯丝灯泡性能要求”改为“道路机动车辆灯泡性能要求”；a
删除了表3和表4中W1.2W、W2W和T2W三种类型灯泡；b)
增加了第6章放电灯泡的要求和试验条件；c
增加了规范性附录D放电灯泡寿命和光通维持率试验条件；d)
增加了规范性附录E玻壳偏移试验；f）增加了资料性附录F照明装置设计指南（内容同GB/T15766.2--2000中第3章）；增加了资料性附录G镇流器设计资料；g)
h）增加了参考文献。
本部分的附录A、附录B、附录C、附录D和附录E是规范性附录，附录F和附录G是资料性附录。本部分由中国轻工业联合会提出。本部分由全国照明电器标准化技术委员会（SAC/TC224)归口。本部分起草单位：镇江震东电光源有限公司、欧司朗（中国）照明有限公司、广东雪莱特光电科技股份有限公司、北京电光源研究所、国家电光源质量监督检验中心（北京）。本部分主要起草人：吴三多、刘熙娟、张明、马文松、吴子琦、吕建明、赵秀荣、江姗。本部分所代替标准的历次版本发布情况为：GB/T15766.2—1995，GB/T15766.2—2000。I

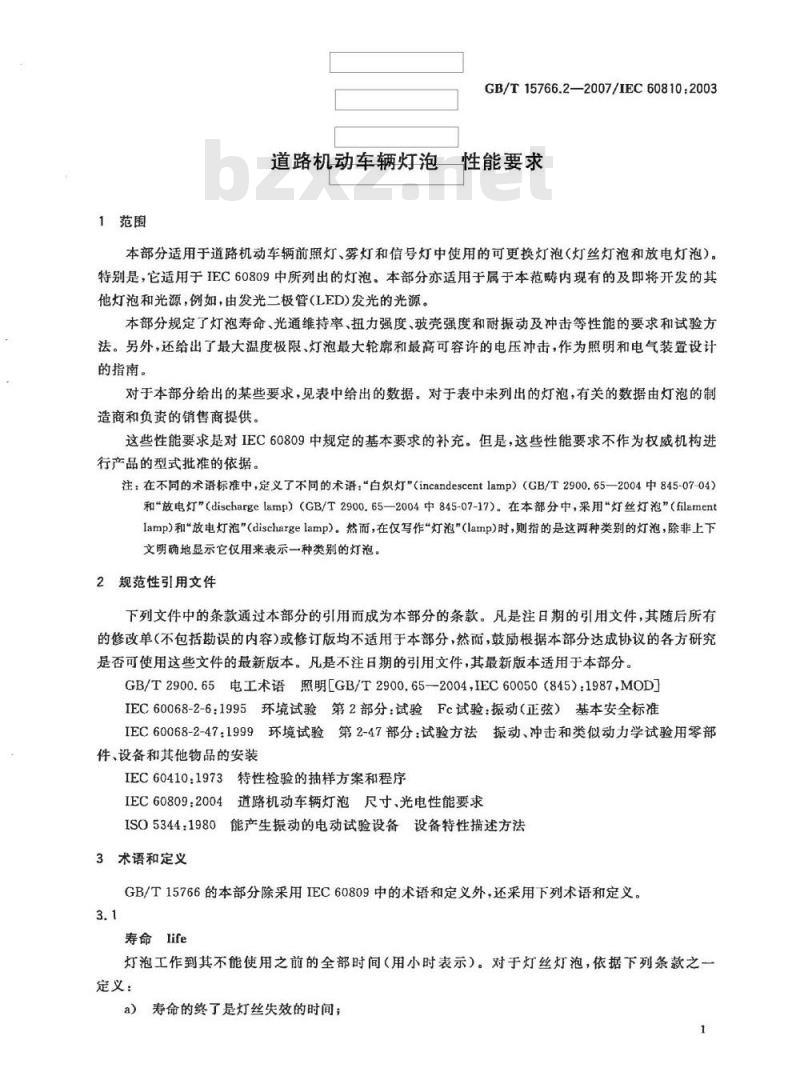

1范围
GB/T15766.2-—2007/IEC60810:2003道路机动车辆灯泡性能要求
本部分适用于道路机动车辆前照灯、雾灯和信号灯中使用的可更换灯泡（灯丝灯泡和放电灯泡）。特别是，它适用于IEC60809中所列出的灯泡。本部分亦适用于属于本范畴内现有的及即将开发的其他灯泡和光源，例如，由发光二极管（LED)发光的光源。本部分规定了灯泡寿命、光通维持率、扭力强度、玻壳强度和耐振动及冲击等性能的要求和试验方法。另外，还给出了最大温度极限、灯泡最大轮廊和最高可容许的电压冲击，作为照明和电气装置设计的指南。
对于本部分给出的某些要求，见表中给出的数据。对于表中未列出的灯泡，有关的数据由灯泡的制造商和负责的销售商提供。
这些性能要求是对IEC60809中规定的基本要求的补充。但是，这些性能要求不作为权威机构进行产品的型式批准的依据。
注：在不同的术语标准中，定义了不同的术语：“白炽灯\（incandescentlamp）（GB/T2900.65—2004中845-07-04）和\放电灯”（dischargelamp）（GB/T2900.65一2004中845-07-17）。在本部分中，采用“灯丝灯泡”（filementlamp）和\放电灯泡”（dischatgelamp）。然而，在仅写作\灯泡”（lamp）时，则指的是这两种类别的灯泡，除非上下文明确地显示它仅用来表示一种类别的灯泡。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，GB/T2900.65电工术语照明[GB/T2900.65—2004，IEC60050（845）：1987，MOD7IEC60068-2-6：1995环境试验第2部分：试验Fc试验：振动（正弦）基本安全标准IEC60068-2-47:1999环境试验第2-47部分：试验方法振动、冲击和类似动力学试验用零部件、设备和其他物品的安装
IEC60410：1973特性检验的抽样方案和程序IEC60809：2004道路机动车辆灯泡尺寸、光电性能要求ISO5344：1980能产生振动的电动试验设备设备特性描述方法3术语和定义
GB/T15766的本部分除采用IEC60809中的术语和定义外，还采用下列术语和定义。3.1
寿命life
灯泡工作到其不能便用之前的全部时间（用小时表示）。对于灯丝灯泡，依据下列条款之一定义：
a）寿命的终了是灯丝失效的时间；1

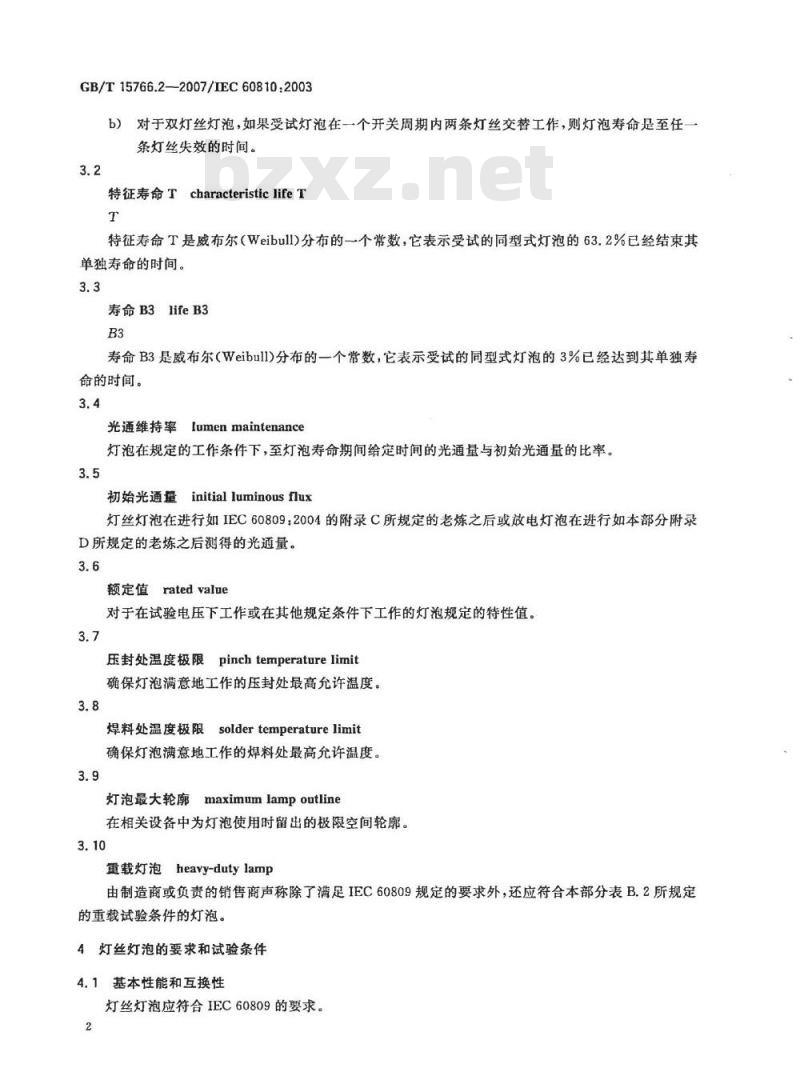

GB/T15766.2--2007/IEC60810:2003b）对于双灯丝灯泡，如果受试灯泡在一个开关周期内两条灯丝交替工作，则灯泡寿命是至任一条灯丝失效的时间。
特征寿命Tcharacteristic lifeTT
特征寿命T是威布尔（Weibull)分布的一个常数，它表示受试的同型式灯泡的63.2%已经结束其单独寿命的时间。
寿命B3lifeB3
寿命B3是威布尔（Weibull)分布的一个常数，它表示受试的同型式灯泡的3%已经达到其单独寿命的时间。
光通维持率lumenmaintenance
灯泡在规定的工作条件下，至灯泡寿命期间给定时间的光通量与初始光通量的比率。3.5
初始光通量initialluminousflux灯丝灯泡在进行如IEC60809；2004的附录C所规定的老炼之后或放电灯泡在进行如本部分附录D所规定的老炼之后测得的光通量。3.6
额定值ratedvalue
对于在试验电压下工作或在其他规定条件下工作的灯泡规定的特性值。3.7
pinch temperature limit
压封处温度极限
确保灯泡满意地工作的压封处最高允许温度。3.8
焊料处温度极限
soldertemperaturelimit
确保灯泡满意地工作的焊料处最高允许温度。3.9
maximumlampoutlinebzxz.net
灯泡最大轮廊
在相关设备中为灯泡使用时留出的极限空间轮廊。3.10
重载灯泡heavy-dutylamp
由制造商或负责的销售商声称除了满足IEC60809规定的要求外，还应符合本部分表B.2所规定的重载试验条件的灯泡。
4灯丝灯泡的要求和试验条件
4.1基本性能和互换性
灯丝灯泡应符合IEC60809的要求。2
4.2扭力强度
灯头应牢固地固定在玻壳上。
GB/T15766.2—2007/IEC60810:2003合格性通过在寿命试验前、后，把灯丝灯泡加到下述扭力矩值来检验：卡口灯头灯丝灯泡：
-9mm外壳直径：0.3N.m，
15mm外壳直径：1.5N.m；
20mm外壳直径：3.0N.m。
螺口灯头灯丝灯泡：
10mm外壳直径：0.8N·m
扭力矩不应突然施加，应从零开始连续增加到规定值。数值基于1%的不合格水平。
4.3特征寿命T
对至少20只试验灯丝灯泡测量的寿命T至少应达到表3给出的额定值的96%。合格性通过附录A规定的寿命试验来检验。4.4寿命B3
寿命B3不应小于表3给出的额定值。合格性通过附录A规定的寿命试验来检验。在规定的时间之前失效的灯丝灯泡的数量不应超过表1中的值。表1寿命B3的合格条件
试验的灯丝灯泡数量
4.5光通维持率
可接受的数量
光通维持率不应小于表4中给出的额定值，这个值基于10%的不合格水平。4.6耐振动和冲击
单位为只
在使用中，灯泡寿命受振动和冲击影响，附录B详细规定的试验方法和规范应当用于评价此项性能。
如果灯丝灯泡在试验中和试验后能持续地工作，则被认为其满意地完成了附录B所规定的宽频带或窄频带随机振动试验。
任一种试验中失效的灯丝灯泡数量不应超过表2中的数值（数据基于AQL为4%）。表2振动试验的合格条件
试验的灯丝灯泡数量
1)正在考虑中，
可接受的数量
单位为只
GB/T15766.2—2007/IEC60810:20034.7玻壳强度
通过机械操作在设备上组装灯泡时，如果玻壳损坏发生，附录C中规定的试验方法和表格应当用于评价此项特性。玻壳必须能经受住规定的压力。5灯丝灯泡数据
道路机动车辆灯丝灯泡在附录A规定的试验条件下的额定寿命和光通维持率值5.1
道路机动车辆灯丝灯泡在附录A规定的试验条件下的额定寿命和光通维持率值见表3和表4。表3连续工作的额定寿命值
灯丝灯泡数据
活页号
60809-IEC-2110
60809-IEC-2120
60809-IEC-2125
60809-IEC-2305
60809-IEC-2310
60809-IEC-2320
60809-IEC-2330
60809-IEC-3110
60809-IEC-3120
60809-IEC-3310
60809-IEC-3320
60809-IEC-3330
60809-IEC-3340
60809-IEC-4110
60809-IEC-4120
60809-IEC-4310
60809-IEC-4320
P21/5W
P21/4W
试验电压/V
试验电压/V
注1：所示之值均为最低要求。根据某些特殊用户的要求，可获得不同的值，即较短的寿命/较高的光通量或较长的寿命/较低的光通盘维持率。这必须由灯丝灯泡制造商和他们的用户进行商谈。更大的值正在考虑之中。
商功率灯丝。
低功率灯丝。
灯丝灯泡数据
活页号
60809-IEC-2110
60809-IEC-2120
60809-IEC-2125
60809-IEC-2305
60809-IEC-2310
60809-IEC-2320
60809-IEC-2330
60809-IEC-3110
60809-IEC-3120
60809-IEC-3310
60809-IEC-3320
60809-IEC-3330
60809-IEC-3340
60809-IEC-4110
60809-IEC-4120
60809-IEC-4310
60809-IEC-4320
P21/5W
P21/4W
GB/T15766.2—2007/IEC.60810.2003表4，连续工作的额定光通维持率12V
试验电压/
光通维持率/
试验电压/
光通维持率/
注1：所示之值均为最低要求，根据某些特殊用户的要求，可获得不同的值，即较短的寿命/较高的光通量或较长的寿命/较低的光通量维持率。这必须由灯丝灯泡制造商和他们的用户进行商谈。注2：更长的工作时间的光通维持率正在考虑之中。a
高功率灯丝。
低功率灯丝。
远光或较高光束灯丝。
近光或较低光束灯丝。
GB/T15766.2—2007/IEC60810.20036放电灯泡的要求和试验条件
6.1基本性能和互换性
放电灯泡应符合IEC60809的技术要求。6.2机械强度
6.2.1玻壳与灯头的连接
玻壳应牢固地固定在灯头上。合格性通过按照附录E进行的玻壳偏移试验来检验。6.2.2电缆与灯头的连接（如果适用）如果电缆与灯头是固定连接的，则电缆应能承受60N的拉力。该力应在（直）电缆的方向上施加。6.3特征寿命T
对于D1S、D2S、D1R和D2R放电灯泡，对至少20只试验灯泡测量的寿命T应不小于制造商所宣称的值，该值应至少为3000h。合格性通过附录D规定的试验进行检验。6.4寿命B3
对于D1S、D2S、D1R和D2R放电灯泡，对至少20只试验灯泡测量的寿命B3应不小于制造商所宣称的值，该值应至少是1500h。合格性通过附录D规定的试验进行检验。6.5光通维持率
对于D1S、D2S、D1R和D2R放电灯泡，光通维持率应至少为初始光通量的60%。合格性通过附录D规定的试验进行检验。
数值基于10%的不合格水平。
6.6耐振动和冲击
在使用中，灯泡的寿命受振动和冲击影响，附录B规定的试验方法和规范应当用于评价此项性能。如果在试验中和试验后放电灯泡能持续地工作，则被认为其满意地完成了附录B所规定的宽频带或窄频带随机振动试验。而且，电极位置应符合有关标准所规定的尺寸要求。数值基于4%的不合格水平。
注：有必要注意保护操作人员。见第D.3章的注6.7启动装置一体式放电灯泡
对于D1S和D1R放电灯泡，启动装置可安装在灯泡的灯头内。灯泡的总质量应不超过120g。镇流器的设计资料在附录G中给出。A.1老炼
附录A
（规范性附录）
灯丝灯泡寿命试验条件
GB/T15766.2-—2007/IEC60810:2003灯丝灯泡应在其试验电压下老炼约1h。对于双灯丝灯泡，每条灯丝应分别老炼。在老炼期间失效的灯丝灯泡应从试验结果中略去。A.2试验电压
测量应在本部分第5章规定的试验电压下进行，电压应是稳定的直流电压或是频率在40Hz~60Hz之间的交流电压。
注：当瞬时波动不超过1%以及在整个试验期间的平均偏离不超过规定值的0.5%时，则认为试验电压是稳定的。A.3燃点位置
灯丝灯泡应在无振动的试验架上燃点，灯泡轴和灯丝都是水平的。就具有配光屏的双灯丝灯泡的特殊情况而言，配光屏应位于近光灯丝即较低光束灯丝下方（H-H线为水平）。对于具有轴向灯丝的灯丝灯泡，较长的灯丝支撑应位于灯丝上方。A.4开关周期
A.4.1单灯丝灯泡
A.4.1.1连续工作的灯丝灯泡
灯丝灯泡应每关关闭2次，每次断电时间不少于15min，这段时间不计人寿命中。A.4.1.2间歇工作的灯丝灯泡
间歇工作的灯丝灯泡，如刹车灯泡和闪光方向指示灯泡应按下列开关周期工作：间歇（闪烁）工作15s；
关15s；
闪烁频率：90mins
开关比1：1。
整个闪炼工作时间计作寿命时间。A.4.2双灯丝前照灯泡
灯丝应依照下列周期交替工作，并以较低光束灯丝开始点燃：近光或较低光束灯丝：开15h/关45min；远光或较高光束灯丝：开7.5h/关45min。寿命的终了以任何一条灯丝的失效来确定。关闭时间不计人寿命中。
注：较低光束灯丝的寿命为总寿命的三分之二，较高光束灯丝的寿命为总寿命的三分之一。A.4.3双灯丝信号灯泡
寿命试验应对每条灯丝分别进行。低功率灯丝的寿命试验应使用高功率灯丝寿命试验所用灯泡以外的灯丝灯泡进行。
GB/T15766.2—2007/IEC60810:2003连续工作的灯丝
开关周期应按照A.4.1.1的规定。A4.3.2间歇工作的灯丝
开关周期应按照A.4.1.2的规定。A.5光通维持率
为测量光通维持率，试验可以中断。8
B.1概述
附录B
（规范性附录）
振动试验
GB/T15766.2—2007/IEC60810:2003设计本试验以保证满意地完成此试验程序的灯泡，在正常工作时，不受冲击和振动的不利影响。规定了两个试验级别，即“标准试验”和“重载试验”，必须根据在机动车辆上的用途选择合适的级别。
本试验中所采用的加速度级别和频谱，是基于对各种机动车辆上的灯泡安装位置和在正常工作条件下所经受的此特性所进行的广泛调查。尽管标准试验与正常的机动车辆工作条件有关系，但调查已经表明，重载货车具有的更恶劣的条件要求灯泡有更大的机械强度。
在尺寸和光度特性规定的范围内，白炽灯泡的极限机械强度受灯丝材料性质的局限。这就限制了灯丝灯泡能经受的机械应力。
较高的振动水平会损害灯泡的性能。规定了两种试验方法：
a）宽频带随机振动试验（WBR）；b）窄频带随机振动试验（NBR)。因为使用宽频带随机振动设备可最准确地模拟使用条件，所以宽频带随机振动是应优先选用的试验方法。然而，研究表明宽赖带随机振动和窄频带随机振动之间存在着一定的联系。为此，本部分规定的两种试验方法，用于试验道路机动车辆灯泡的耐振性能是等价的。对诸如在门、汽车后部的行李箱及引擎盖等位置上瞬间条件下的振动测量结果进行分析后，表明它们与宽频带随机振动和窄频带随机振动试验程序的主要特点都有相似性，一般可接受的10换向疲劳寿命的要求包含在IEC60068-2-6的规范中。在工作状态下测量的振动和冲击特性表明频率可高达20000Hz。振动水平用加速度谱密度（ASD)表示。它是加速度变量的谱密度，其单位是加速度平方每单位频率。
ASD谱确定在频率范围内ASD变化的方式。当频率在1000Hz以上时，ASD水平很低，以至是无意义的，因为大多数汽车灯泡的关键结构部件的谐振频率在200Hz～800Hz的范围内。结合适合于在这个水平以上频率工作的夹具设计方面的问题，导致把1000Hz作为试验规范的上限（不包括半频带宽）。B.2试验条件
图B.1表明了对于灯泡WBR或NBR试验所优先采用的试验装置。为了保证可靠的和可再现的试验结果，下列方法应遵循：B.2.1安装（见IEC60068-2-47)
灯泡的灯头应刚性固定在振动头的工作夹具上。这可以通过夹紧、焊接或嵌入来实现。到灯泡的电气连接应使用焊接的导线或其他方法，以便在整个试验期间保证电连接可靠。对于包括较高频率的试验，关键在于夹具设计应使传送路径（从灯泡到运动线圈的距离）总是小于夹具材料中声速的四分之一波长。9
