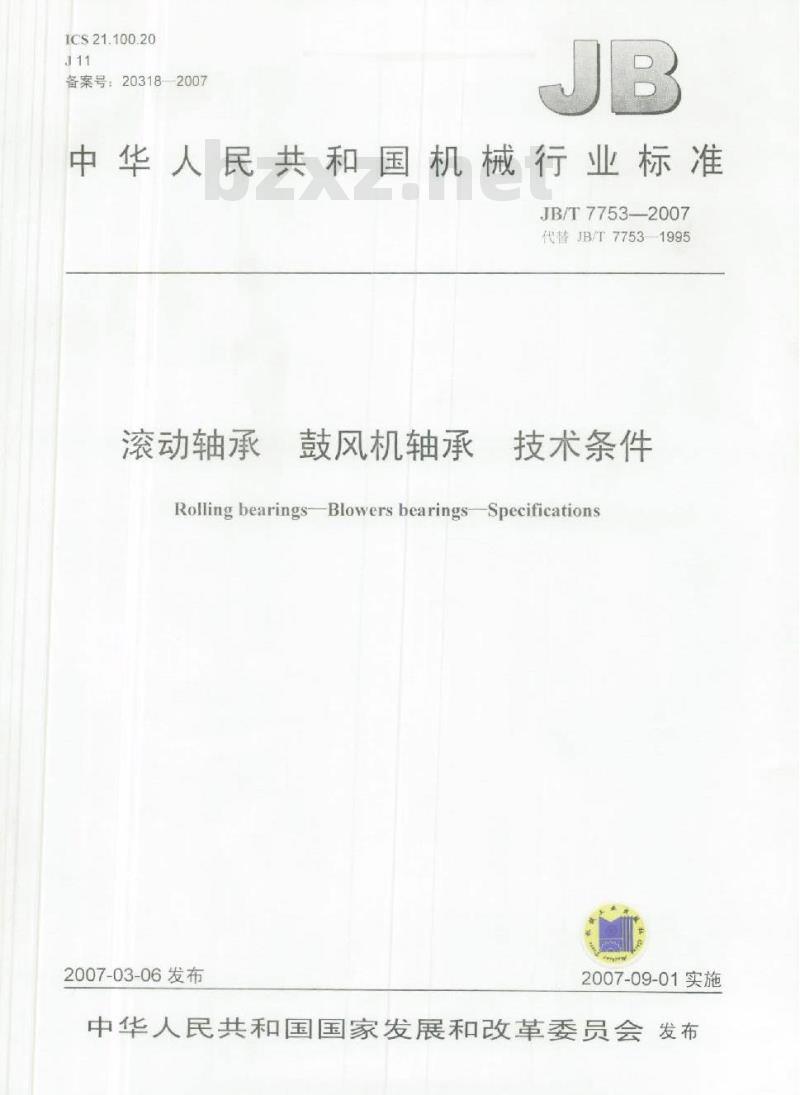

【机械行业标准(JB)】 滚动轴承 鼓风机轴承 技术条件

ICS21.100.20
备案号：20318-2007
中华人民共和国机械行业标准
JB/T7753-2007
代替JB/T77531995
滚动轴承
鼓风机轴承免费标准bzxz.net
技术条件
Rolling bearings-Blowers bearingsSpecifications2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
技术要求，
测量方法
检验规则
标志、防锈和包装
JB/T7753-2007
JB/T7753--2007

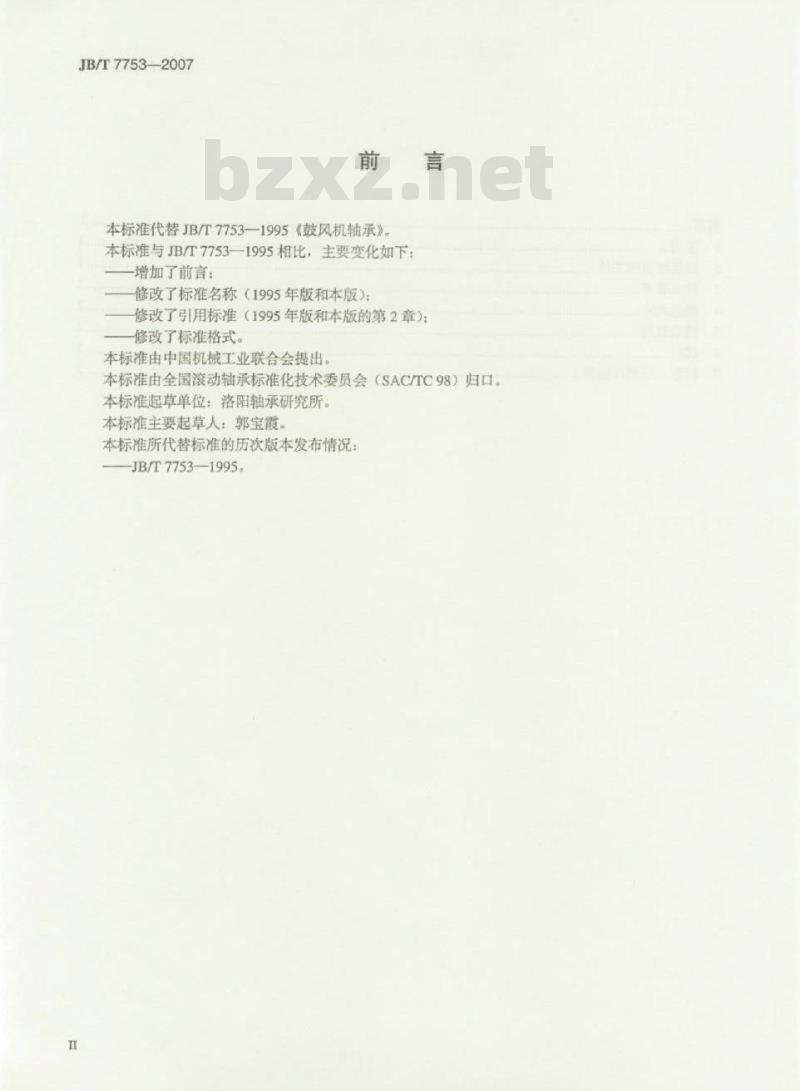

本标准代替JB/T7753—1995《鼓风机轴承》。本标准与JB/T7753—1995相比，主要变化如下：增加了前言：
修改了标准名称（1995年版和本版）；修改了引用标准（1995年版和本版的第2章）；修改了标准格式。
本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所。本标准主要起草人：郭宝霞。
本标准所代替标准的历次版本发布情况：JB/T7753—1995。

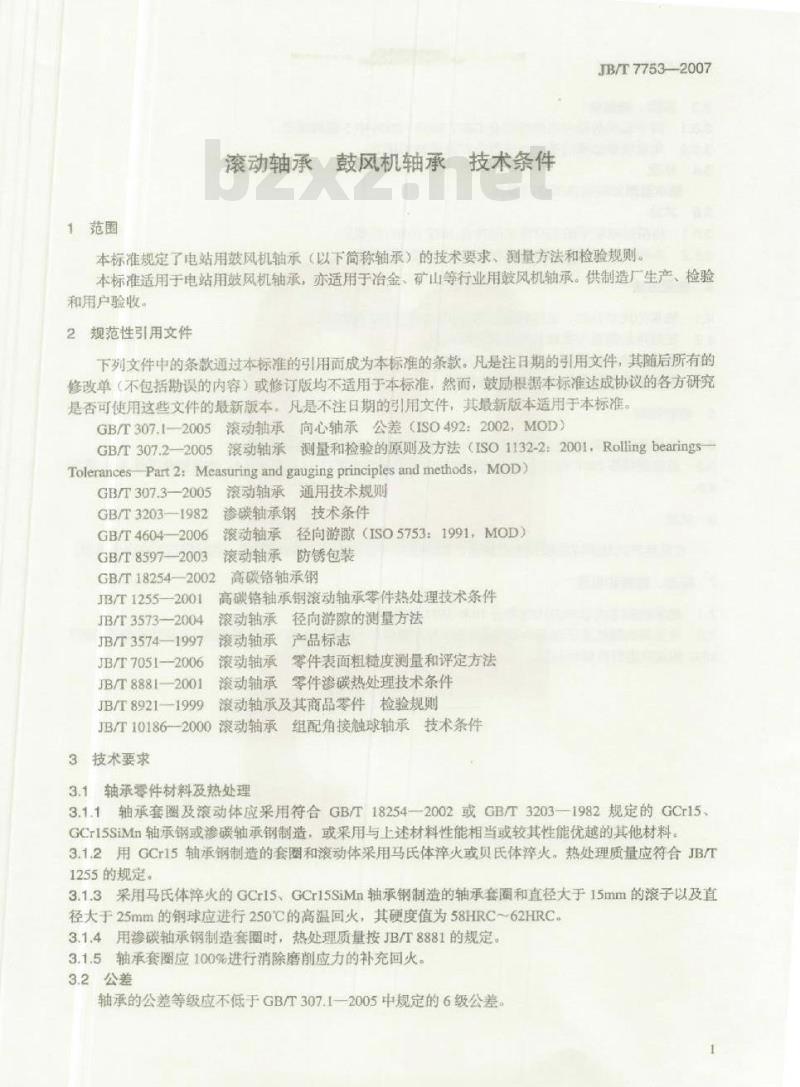

1范围
滚动轴承鼓风机轴承技术条件
JB/T7753--2007
本标准规定了电站用鼓风机轴承（以下简称轴承）的技术要求、测量方法和检验规则。本标准适用于电站用鼓风机轴承，亦适用于冶金、矿山等行业用鼓风机轴承。供制造厂生产、检验和用户验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3071-2005滚动轴承向心轴承公差（ISO492:2002，MOD）GB/T307.2—2005滚动轴承测量和检验的原则及方法（ISO1132-2：2001，Rollingbearings—TolerancesPart 2:Measuring and gauging principles and methods,MOD)GB/T307.3-2005
GB/T3203-—1982
GB/T4604—2006
GB/T8597—2003
GB/T18254—2002
JB/T12552001
JB/T3573-2004
JB/T3574—1997
JB/T70512006
JB/T8881-2001
JB/T8921—1999
滚动轴承通用技术规则
渗碳轴承钢技术条件
滚动轴承径向游隙（ISO5753：1991，MOD）滚动轴承防锈包装
高碳铬轴承钢
高碳铬轴承钢滚动轴承零件热处理技术条件滚动轴承径向游隙的测量方法
滚动轴承产品标志
滚动轴承零件表面粗糙度测量和评定方法滚动轴承零件渗碳热处理技术条件滚动轴承及其商品零件检验规则JB/T10186-2000滚动轴承组配角接触球轴承技术条件3技术要求
3.1轴承零件材料及热处理
3.1.1轴承套圈及滚动体应采用符合GB/T18254—2002或GB/T3203—1982规定的GCr15GCr15SiMn轴承钢或渗碳轴承钢制造，或采用与上述材料性能相当或较其性能优越的其他材料，3.1.2用GCr15轴承钢制造的套圈和滚动体采用马氏体率火或贝氏体率火。热处理质量应符合JB/T1255的规定。
3.1.3采用马氏体率火的GCr15GCr15SiMn轴承钢制造的轴承套圈和直径大于15mm的滚子以及直径大于25mm的钢球应进行250C的高温回火，其硬度值为58HRC～62HRC。3.1.4用渗碳轴承钢制造套圈时，热处理质量按JB/T8881的规定。3.1.5轴承套圈应100%进行消除磨削应力的补充回火。3.2公差
轴承的公差等级应不低于GB/T307.12005中规定的6级公差。JB/T7753-2007
3.3游隙、接触角
3.3.1滚子轴承的径向游隙应符合GB/T4604—2006中3组的规定3.3.2角接触球轴承的接触角应符合产品图样的规定3.4外观
轴承套圈和滚动体不应有裂纹。3.5其他
3.5.1角接触球轴承的配对要求应符合JB/T10186的规定。3.5.2本标准中未规定的要求应符合GB/T307.3的规定4、测量方法
4.1轴承的尺寸公差、旋转精度的测量按GB/T307.2的规定。4.2接触角的测量用接触角测量仪进行测量。4.3表面粗糙度的测量按JB/T7051的规定4.4径向游隙的测量按JB/T3573的规定。5检验规则
轴承套圈和滚动体应按JB/T1255—2001的规定100%进行裂纹检查5.1
检验规则按JB/T8921中成品轴承的规定。主要检查项目AQL值为1.5，次要检查项目AQL值为5.2
6试验
首批生产的轴承应在模拟主机转速、载荷条件下运转试验，48h无异常。试验样品不应少于两套7标志、防锈和包装
7.1轴承的标志内容和方法应符合JB/T3574的规定。7.2可分离的圆柱滚子轴承内圈（或外圈）与外圈组件（或内圈组件）应分开包装，其他要求应按GB/T8597的规定进行防锈和包装
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
