ICS17.100
备案号：20769—2007
中华人民共和国机械行业标准
JB/T7487.1—2007
代替JB/T7487.1—1994
金属膜盒
第1部分：金属差压膜盒
Metal capsule
Part1：Metaldifferentialcapsule2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言

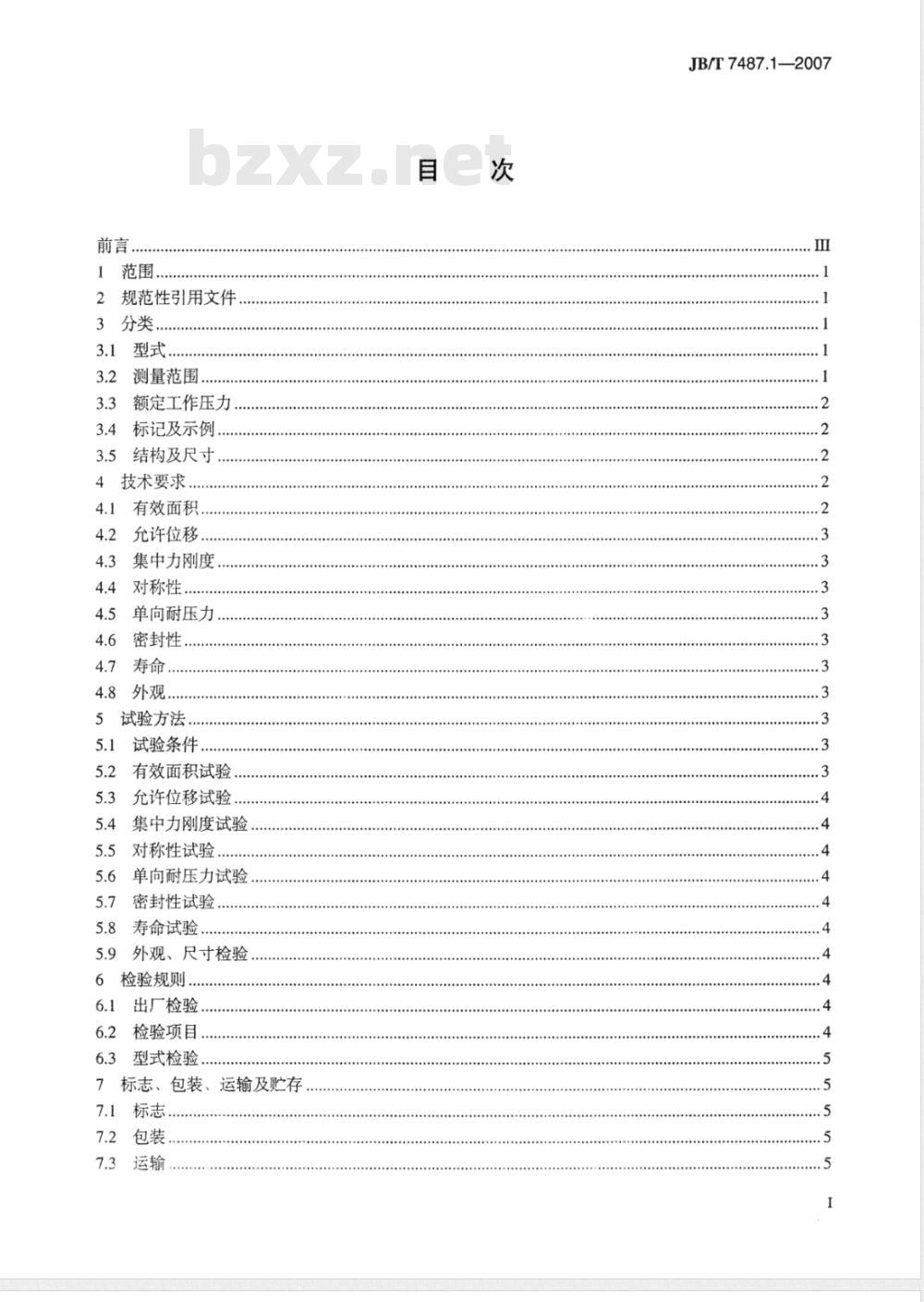

范围，
规范性引用文件
3.1型式.…
3.2测量范围...
3.3额定工作压力
3.4标记及示例.
3.5结构及尺寸，
4技术要求.
有效面积..
允许位移.
集中力刚度.
4.4对称性，
单向耐压力
密封性
寿命，
4.8外观..
5试验方法……．
5.1试验条件
有效面积试验，
允许位移试验，
5.4集中力刚度试验
5.5对称性试验
单向耐压力试验
密封性试验
寿命试验…
5.9外观、尺寸检验
6检验规则.
6.1出厂检验.…
6.2检验项目，
6.3型式检验，
7标志、包装、运输及贮存
7.1标志
包装．
...0.000....0..
JB/T7487.1—2007
JB/T7487.1—2007
7.4贮存
00000000...0.0
图1差压膜盒结构图
c000aa0000.
表1差压膜盒型式与适用测量范围..表2差压膜盒型式与技术要求
表3检验项目.

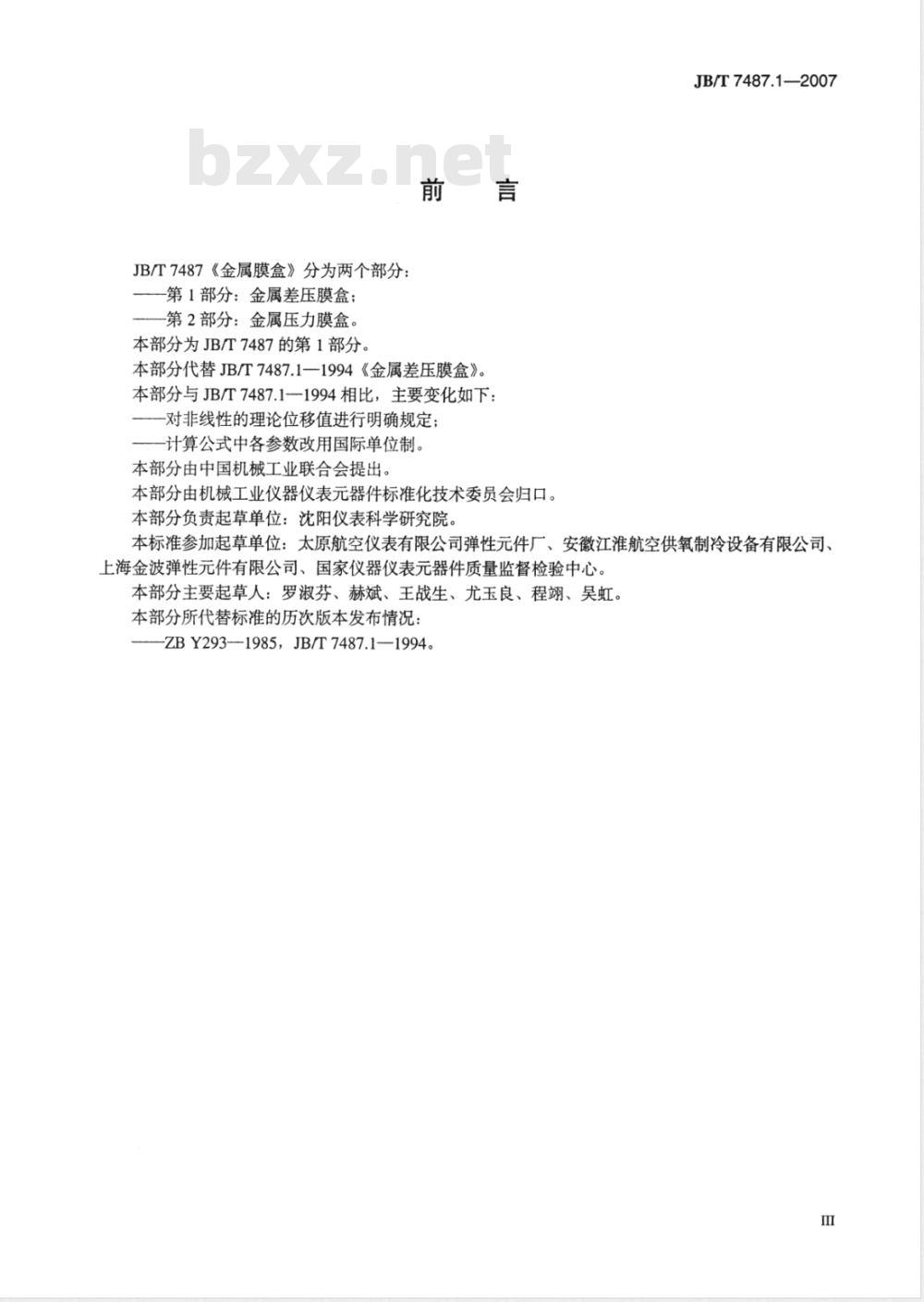

JB/T7487《金属膜盒》分为两个部分：第1部分：金属差压膜盒；
第2部分：金属压力膜盒。
本部分为JB/T7487的第1部分。
本部分代替JB/T7487.11994《金属差压膜盒》。本部分与JB/T7487.11994相比，主要变化如下：一对非线性的理论位移值进行明确规定；一计算公式中各参数改用国际单位制。本部分由中国机械工业联合会提出。本部分由机械工业仪器仪表元器件标准化技术委员会归口。本部分负责起草单位：沈阳仪表科学研究院。JB/T7487.1-2007
本标准参加起草单位：太原航空仪表有限公司弹性元件厂、安徽江准航空供氧制冷设备有限公司、上海金波弹性元件有限公司、国家仪器仪表元器件质量监督检验中心。本部分主要起草人：罗淑芬、赫斌、王战生、尤玉良、程翊、吴虹。本部分所代替标准的历次版本发布情况：-ZBY293—1985，JB/T7487.1—1994。Ⅲ

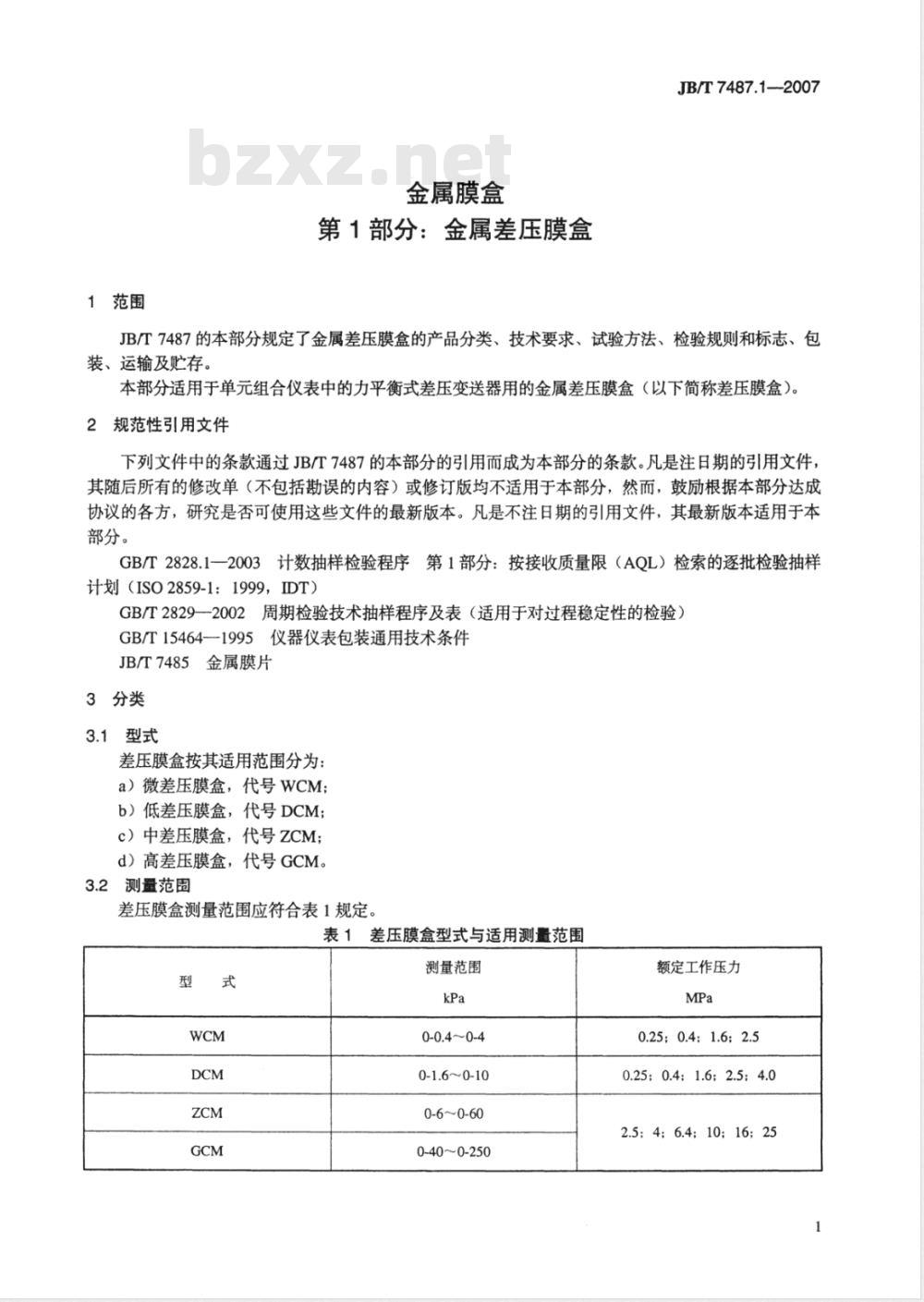

1范围
金属膜盒
第1部分：金属差压膜盒
JB/T7487.1—2007
JB/T7487的本部分规定了金属差压膜盒的产品分类、技术要求、试验方法、检验规则和标志、包装、运输及贮存。
本部分适用于单元组合仪表中的力平衡式差压变送器用的金属差压膜盒（以下简称差压膜盒）。2规范性引用文件
下列文件中的条款通过JB/T7487的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T2829一2002周期检验技术抽样程序及表（适用于对过程稳定性的检验）GB/T15464-1995仪器仪表包装通用技术条件JB/T7485金属膜片
3分类
3.1型式
差压膜盒按其适用范围分为：
a）微差压膜盒，代号WCM；
b）低差压膜盒，代号DCM；
c）中差压膜盒，代号ZCM；
d）高差压膜盒，代号GCM。
3.2测量范围
差压膜盒测量范围应符合表1规定。表1差压膜盒型式与适用测量范围型
测量范围
0-0.4~0-4
0-1.60-10
0-6~0-60
0-40~0-250
额定工作压力
0.25；0.4;1.6;2.5
0.25；0.4；1.6；2.5;4.0
2.5；4；6.4；10；16；25
JB/T7487.1-2007
3.3额定工作压力
差压膜盒的额定工作压力可在表1规定值内选择。注：测量范围与额定工作压力不符表1规定的由双方商定。3.4标记及示例
差压膜盒标记由下列组成：
标记示例：
标准代号
膜片材料牌号
额定工作压力
差压膜盒型式
例：中差压膜盒，额定工作压力为6.4MPa，膜片材料为Ni36CrTiAl，其标记为：ZCM-6.4-Ni36CrTiA1-JB/T7487.1—2007
3.5结构及尺寸
差压膜盒结构如图1所示，其尺寸按合同或参照JB/T7485。D
D——工作直径：
安装直径：
D,—最大直径：
H-膜盒高度：
M—安装螺纹。
图1差压膜盒结构图
4技术要求
4.1有效面积
差压膜盒的有效面积参照膜片系列选用。2
4.2允许位移
JB/T7487.1-2007
差压膜盒的允许位移应达0.6mm～1.0mm。推荐值见表2，推荐极限偏差土10%FS。表2差压膜盒型式与技术要求
允许位移
集中力刚度
内压力
对称性
4.3集中力刚度
中心位移
差压膜盒的集中力刚度应符合技术条件要求，推荐值见表2，推荐极限偏差土15%FS。4.4对称性
差压膜盒的对称性应符合技术条件要求，推荐值见表2。4.5单向耐压力
差压膜盒在承受单向额定工作压力后应符合4.3要求。4.6密封性
差压膜盒在额定工作压力作用下不得泄漏。4.7寿命
差压膜盒应能承受负荷变化范围为70%FS80%FS额定工作压力的15万次交变寿命。试验后应符合4.3要求。
4.8外观Www.bzxZ.net
差压膜盒的波纹膜片表面不得有肉眼可见的锈蚀、划痕，以及其他影响性能和寿命的缺陷。所有结构件不得有明显的损伤。
5试验方法
5.1试验条件
a）温度：20℃±5℃：
b）相对湿度：不大于85%：
c）振动：机械振动应小到对其影响可以忽略不计。5.2有效面积试验
将差压膜盒置于专用测试仪上，在测量范围中部至上限选取n个测试点，从一面通人压力，膜盒变形停止后，在另一面施加集中力，使差压膜盒硬心平衡于初始位置，读取平衡时的压力及集中力值。有效面积（A。）按公式（1）计算，单位为cm2：A= x10
n台Pi
式中：
F校准点上施加的集中力，单位为N；P
平衡时与F相对应的压力，单位为kPa；—测量点（=1、2、n）。
·（1)
JB/T7487.1—2007
5.3允许位移试验
将差压膜盒置于专用装置上，在一面施加规定的压力或集中力，直至硬心不能再移动为止，测量其硬心的位移量。该量即为这一面的允许位移。用同样方法测量另一面的允许位移。5.4集中力刚度试验
将差压膜盒置于专用测试仪上，对其施加规定的集中力，同时测出其硬心的位移量。集中力刚度（K）按公式（2）计算：
式中：
F—施加的集中力，单位为N；
S—位移，单位为mm。
5.5对称性试验
（2）
对未充液的差压膜盒双侧同时通人规定的压力，测量其硬心的位移量。差压膜盒成品免做此试验。5.6单向耐压力试验
将差压膜盒置于专用装置上，对其-面通人额定工作压力并保持5min，观察有无泄漏或损坏，30min后按4.3要求进行检查，另一面也同样进行试验。5.7密封性试验
差压膜盒的密封性试验，与单向耐压力试验同时进行。5.8寿命试验
将差压膜盒置于专用试验台上，用交变频率不低于15次/分的疲劳试验机，经15万次试验后按4.3要求进行检查。
5.9外观、尺寸检验
用目测法及卡尺检测，结果应符合4.8的规定。6检验规则
产品检验分出厂检验和型式检验。6.1出厂检验
每批差压膜盒须经质量检验部门检验合格方可出厂，并附有产品合格证。6.2
检验项目
差压膜盒出厂检验项目按表3规定，或由供需双方商定。表3检验项目
检验项目
有效面积
允许位移
集中力刚度
对称性
单向耐压力
密封性
外观、尺寸
技术要求章条号试验方法章条号4.1
4.8、3.5
注：“√”表示必检项目，“一”表示不检项目。6.2.1抽样规则
出厂检验
型式检验
表3中序号3、6、8全数检查，其他各项抽样检查。抽样检查按GB/T2828.1进行，推荐采用正常4
检查一次抽样方案，般检查水平I，合格质量水平AQL可由供需双方商定。6.2.2检验顺序
检验顺序按表3规定。
6.2.3判定规则
a）6.1.2中全数检查合格，且其他各项抽样检查合格，则出厂检验合格；JB/T7487.1--2007
b）抽样检查有一项不合格的，应加倍抽取样品数，重新进行检验，若检验仍不合格，本批产品为不合格。
6.3型式检验
6.3.1检验时机
下列情况之一时，应进行型式检验：a）新产品定型时；
b）正常生产产品每两年至少进行一次；c）当改进结构、改进工艺、更新材料有可能影响性能时；d）连续停产半年以上又恢复生产时。6.3.2检验项目和检验顺序
型式检验项目和检验顺序按表3规定。6.3.3抽样规则
型式检验抽样按GB/T2829规定进行。推荐采用判别水平II的一次抽样方案，不合格质量水平RQL可由供需双方商定。
6.3.4判定规则
根据检验结果，按GB/T2829中周期检查后的处理条款规定的原则处理。7标志、包装、运输及贮存
7.1标志
7.1.1每个膜盒都要有合格证并标明：a）制造厂名或商标；
b）产品标记：
c）制造日期：
d）检验员代号。
7.1.2包装箱外应有小心轻放、防潮等标志并标明：a）制造厂名或商标；
b）产品名称；
c）产品数量；
d）出厂日期；
e）装箱员代号。
7.2包装
7.2.1用软纸或软塑料包装膜盒后放入硬盒内，保护产品相互不碰撞、不挤压，并可加少量干燥剂。7.2.2膜盒的外包装应符合GB/T15464的要求。7.3运输
包装成箱的膜盒，在避免雨（雪）淋的条件下可用任何运输工具运输。7.4购存
膜盒应存放在温度-40℃～+50℃、相对湿度不大于85%的通风室内，室内不得含有腐蚀性气体，5
