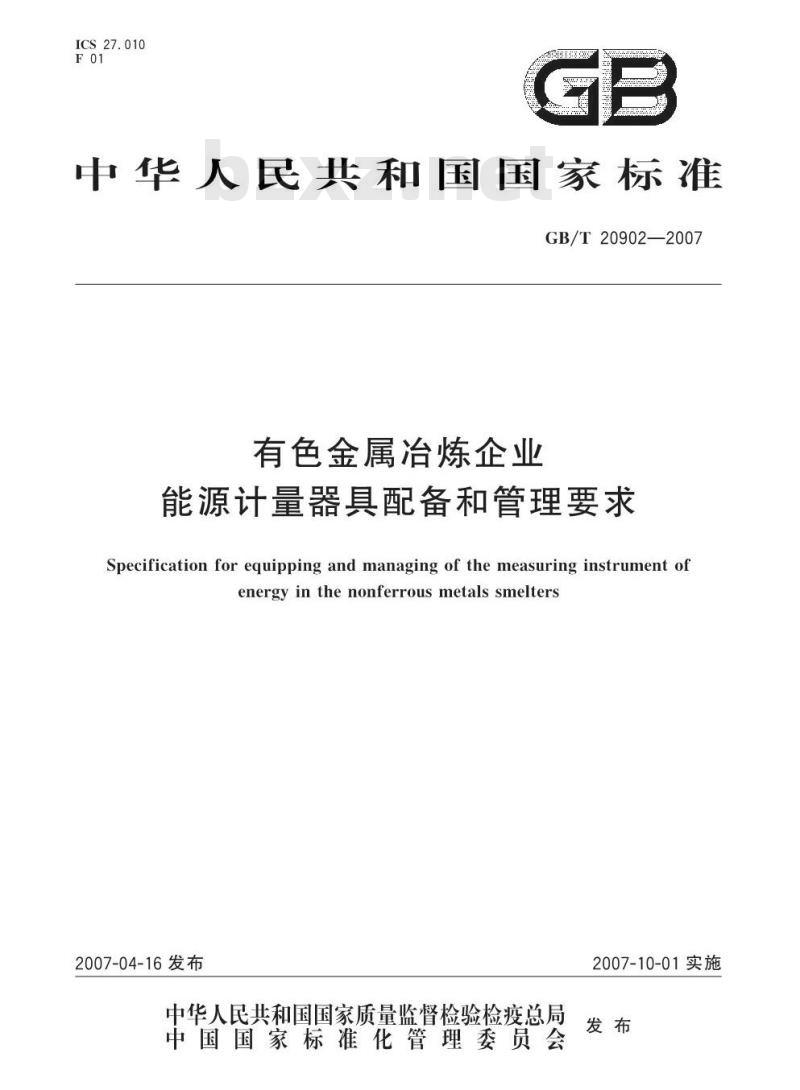

【国家标准(GB)】 有色金属冶炼企业能源计量器具配备和管理要求

ICS27.010
中华人民共和国国家标准
GB/T20902—2007
有色金属治炼企业
能源计量器具配备和管理要求
Specification for equipping and managing of the measuring instrument ofenergy in the nonferrous metals smelters2007-04-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-10-01实施
GB/T20902—2007

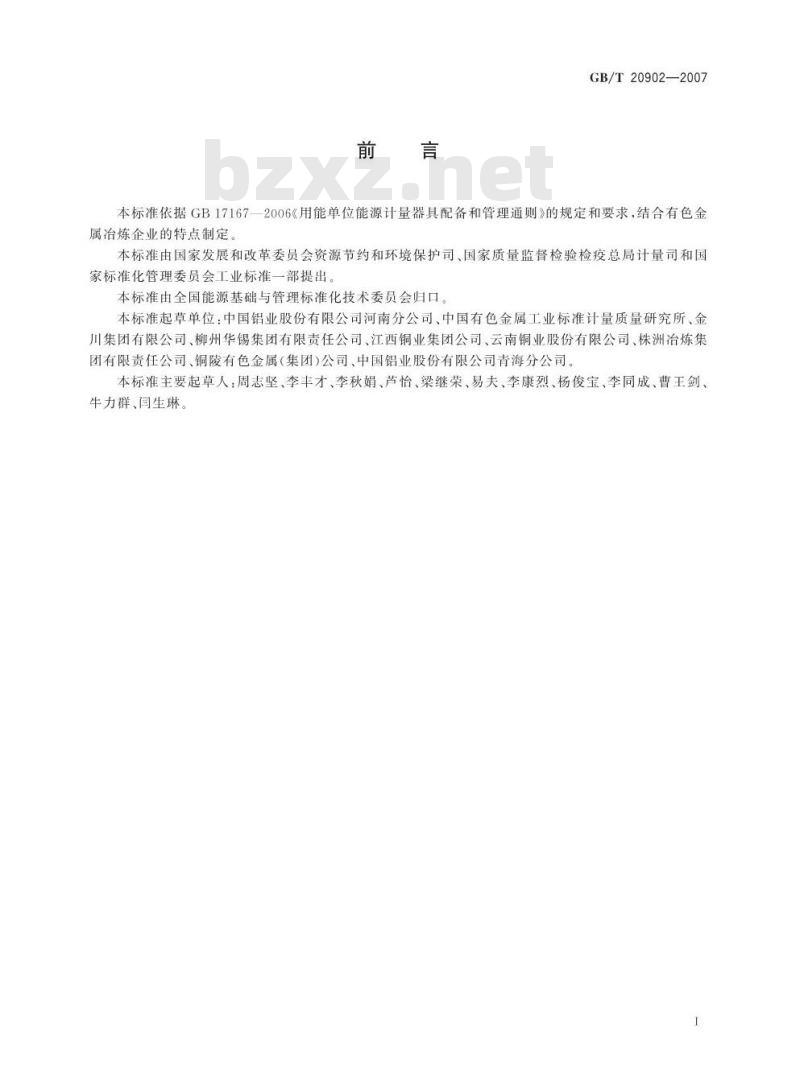

本标准依据GB17167—2006《用能单位能源计量器具配备和管理通则》的规定和要求，结合有色金属冶炼企业的特点制定。
本标准由国家发展和改革委员会资源节药和环境保护司、国家质量监督检验检疫总局计量司和国家标准化管理委员会工业标准一部提出本标准由全国能源基础与管理标准化技术委员会归口。本标准起草单位：中国铝业股份有限公司河南分公司、中国有色金属工业标准计量质量研究所、金川集团有限公司、柳州华锡集团有限责任公司、江西铜业集团公司、云南铜业股份有限公司、株洲冶炼集团有限责任公司、铜陵有色金属（集团)公司、中国铝业股份有限公司青海分公司本标准主要起草人：周志坚、李丰才、李秋娟、芦怡、梁继荣、易夫、李康烈、杨俊宝、李同成、曹王剑、牛力群、闫生琳。

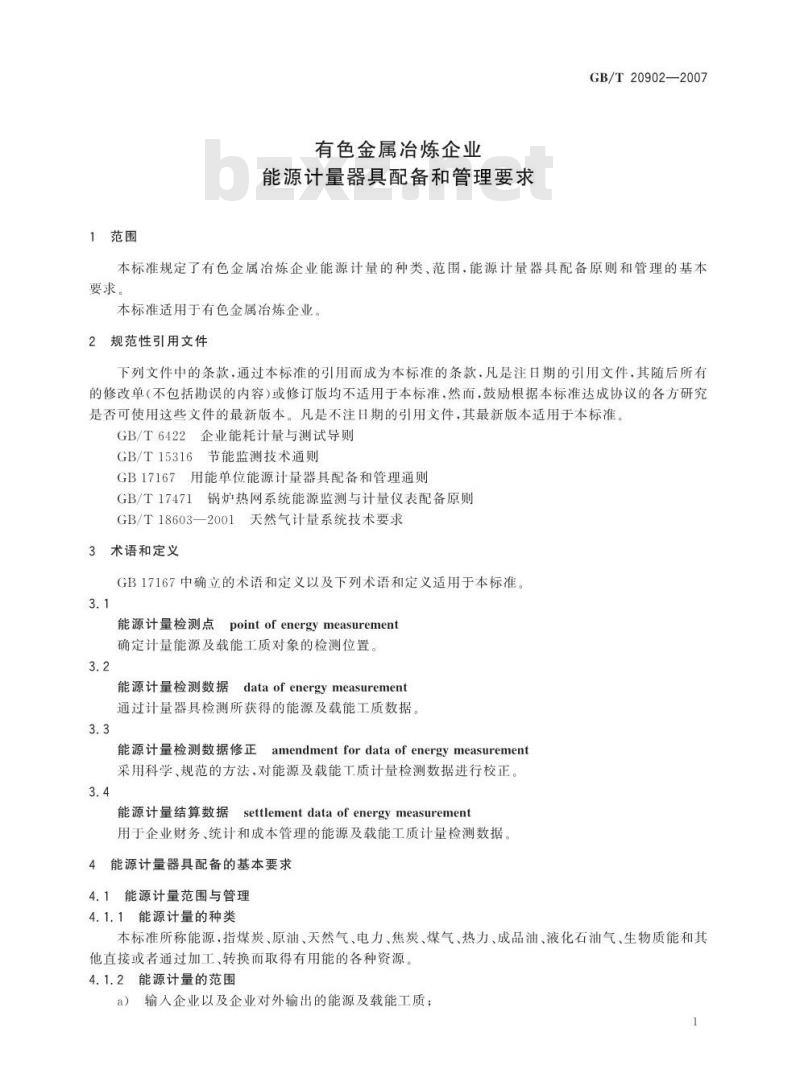

1范围
有色金属冶炼企业
能源计量器具配备和管理要求
GB/T20902—2007
本标准规定了有色金属冶炼企业能源计量的种类、范围，能源计量器具配备原则和管理的基本要求。
本标准适用于有色金属冶炼企业。2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6422企业能耗计量与测试导则GB/T15316节能监测技术通则
GB17167用能单位能源计量器具配备和管理通则GB/T17471锅炉热网系统能源监测与计量仪表配备原则GB/T18603—2001天然气计量系统技术要求3术语和定义
GB17167中确立的术语和定义以及下列术语和定义适用于本标准。3.1
能源计量检测点
point of energymeasurement
确定计量能源及载能工质对象的检测位置3.2下载标准就来标准下载网
能源计量检测数据dataofenergymeasurement通过计量器具检测所获得的能源及载能工质数据3.3
能源计量检测数据修正amendmentfordataofenergymeasurement采用科学、规范的方法，对能源及载能工质计量检测数据进行校正。3.4
居settlementdataof energymeasurement能源计量结算数据
用于企业财务、统计和成本管理的能源及载能工质计量检测数据4能源计量器具配备的基本要求
4.1能源计量范围与管理
4.1.1能源计量的种类
本标准所称能源，指煤炭、原油、天然气、电力、焦炭、煤气、热力、成品油、液化石油气、生物质能和其他直接或者通过加工、转换而取得有用能的各种资源。4.1.2能源计量的范围
a）输入企业以及企业对外输出的能源及载能工质；1
GB/T 20902-2007

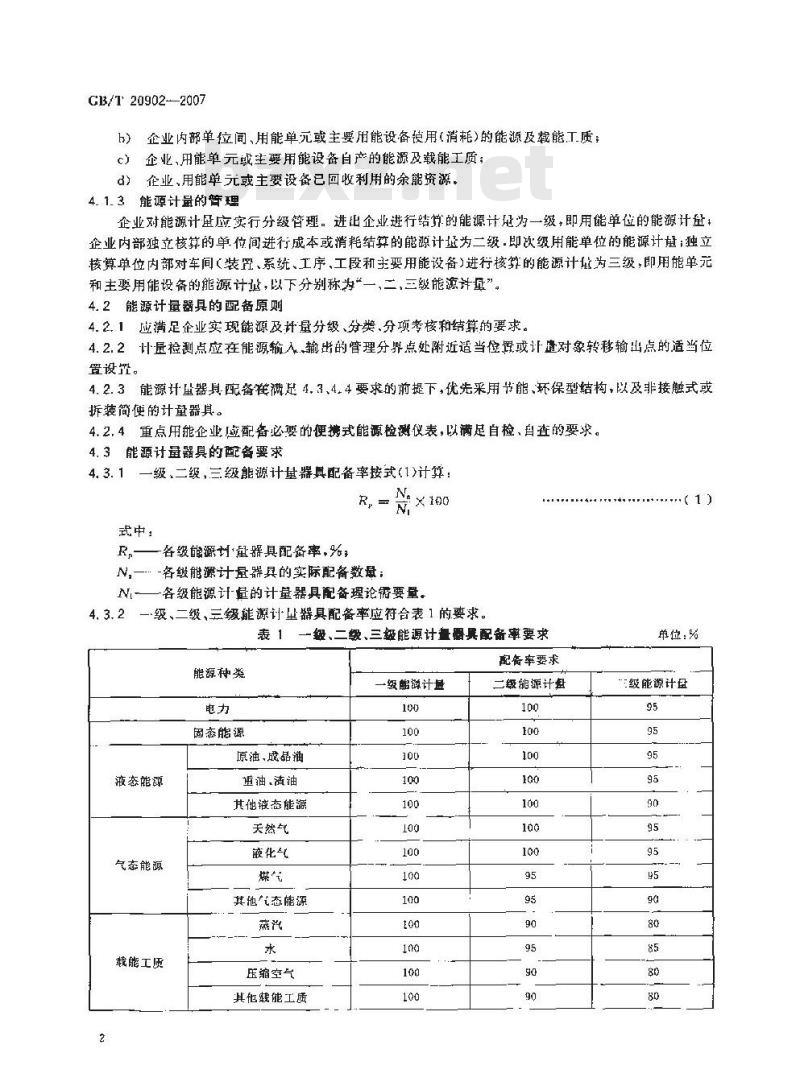

h）企业内部单位间、用能单元或主要用能设备使用（消耗）的能源及载能工质；c）企业，用能单元或主要用能设备自产的能源及载能工质；）企业、用能单元或主要设备已回收利用的余能资源，4.1.3能源计量的管理
企业对能源计昼应实行分级管理。进出企业进行结算的能源计为一级，即用能单位的能源计，企业内部独立核算的单位间进行成本或消耗结算的能源计量为二级.即次级用能单位的能源计童；独立核算单位内部对车间（装置、系统、工序，工段和主要用能设备）进行核算的能源计量为三级，即用能单元和主要用能设备的能源计延，以下分别称为“一,二,三级能游计量”。4.2能源计量器具的配备原则
4.2、1应满足企业实现能源及计量分级、分类.分项考核和结算的要求。4.2.2计是检测点应在能源输入，输出的管理分界点处附近适当位影或计虐对象转移输出点的适当位置设挥。
4.2.3能源计量器具配备在满足4.3、4.4要求的前提下，优先采用节能、环保型结构，以及非接触式或拆装简使的计量器具。
4.2.4重点用能企业应配备必要的便携式能源检测仪表，以满足自检、自查的要求。4.3能源计量器具的配备要求
4.3.1一级、二级，三级能源计量器具配备率按式（1)计算：Ne×100
R各级能源划量器具配备率，%，R,=
N，—…-各级能源计量器具的实际配备数量：Ni-各级能源计量的计量器具配备理论需要量。4.3.2一级、二级、三级能源计量器具配备率应符合表1的要求。表1一级、二级、三级能源计量器具配备率要求能源种类
国态能源
原油、成品油
液态能源
气态能源
载能工质
油.渣油
其他液态能源
天然气
液化气
其地态能源
压缩空气
其他载能工质
一级翻源计量
配备率要求
二级能源计盘
单位：%
三级能源计盘
能源类
已同收利用余热（能）

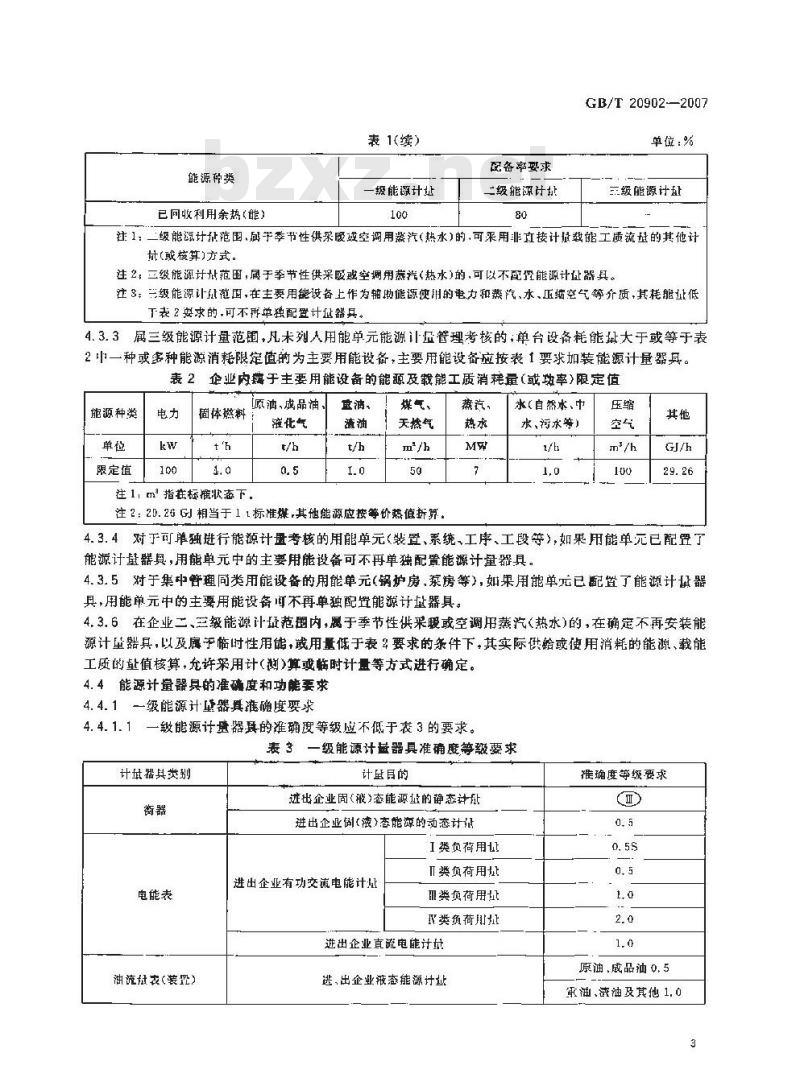

表1(续)
一级能源计址
配备牵娶求
二级能源计址
GB/T 20902-—2007
单位：%
三级能源计盘
注1：二级能源计证范围，手季节性供采暖或空调用蒸汽（热水)的，可采用非直接计量数能工质流量的其他计本(或核算)方式。
注2，三级能源计放范围，属于季节性供采股或空凋用蒸汽（热水)的,可以不配径能源计处器具。注3：三级能源让迅薄国，在主要用能设备上作为辅助能源使用的电力和蒸汽，水，压缩空气等介质，基耗能证低下表 2 要求的,可不再单独配置计证器具。4.3.3属三级能源计量范围，凡未列人用能单元能源计压管理考核的：单台设备耗能量大于或等于表2中一种或多种能源消耗限定值的为主要用能设备，主要用能设备应按表1要求加装能源计量器其。表2
企业内于主要用能设备的能源及载能工质消耗量（或功率）限定值能源种类
限定值
固体料
源洒、成品油、
滋化气
注1.m指在标摘状态下，
盘油、
煤气、
天然气
注2：20.25G相当于11标准煤，其他能源应按等价热值折算。無汽，
水(自然水、中
水,水等)
4.3. 4对于可单独进行能源计盘考核的用能单元装置，系统、工序、工段等),如果用能单元已配罩了能源计量器具，用能单元中的主要用能设备可不再单独配置能源计量器具。4.3.5对于集中暂理同类用能设备的用能单元（锅房，房等），如果用能单元已置了能源计量器具，用能单元中的主要用能设备不再单独配置能源计器具。4.3.6在企业二、三级能源计班范圈内，属于季节性供采脱或空调用蒸汽（热水)的，在确定不再安装能源计量器具，以及属于临时性用能，或用量低于表2要求的条件下，其实际供给或使用消耗的能源、载能工质的望值核算，充许采用计（测)算或临时计量等方式进行确定。4.4能源计量器具的准确度和功能要求4.4.1一级能源计量器具准确度要求4.4.1.1一级能源计遗器其的准确度等级应不低于表3的要求。表3一级能源计盘器具准确度等级要求计器具类别
电能表
油流表（装）
计虽目的
进出企业固(被)态能源放的静态计进出企业例(液)态能源的动态计证1类负荷用
进出企业有功交流电能计证
Ⅱ类负荷用址
亚类负荷用证址
W类负荷用址
进出企业直流电能计量
进出企业液态能源计址
推确度等级要求
原油.品油0.5
承油,蔬油及其他 1. 0
GB/T 20902—2007
计盘器具类别
气(汽)体流盘表(装置)
水流册表（装置）
温度仪裹
压力仅翘
表3（续）
计且自的
进，出企业气(汽)态能源计芯
进,出企业各种水盘计量
管径不大于250mm
管径大于250mm
用于气态、液态能源的盘度计册用于气体、液体能源的压力计量往1：与气（薪）态能源质量计算配套的温度、压力仪·其准确度不得低于1.0推确度等级要求
煤气2.0
天然气2.0
其他气态能源 2, 0
燕汽2.5
往2，若必须采用间按计母方可进行相应能源最计血时·其合成准确度应不低于表中直按计方式所规定的要求。
注3：进出企业有功交流电能按其所计量负荷用册多少划分为四类：1类:月平均用电量 100万 kW·l及以,或变压器容量为 5 000 kV·A 及以上,Ⅱ类:小于I类用电最(或变压器容量),但月平均用电量 50万k·及以上或变压器容量为1 000 kVA及以上;
[类：小于类用电盘(或变压器容盘）,但月平均用电盘10方kW·h及以上或变压器容量为315 rVA及以上，
一类：小于Ⅲ类期电最（或变压器容量)的负荷。注 4；用可成品宽易结算的计且器具的推确展等级应不抵于 0. 2.注 5：用于天然气资易结算的计量显具的准确度等级应符合 GB/T 1863一2001 附录 A和附录B的要求,44.1.2当计器具是由传感器（变送器），二次仪表组成的测量装留或系统时，表3给出的准确度等级应是装篮或系统的确度等级，装置或系统未明确给出其谁确度等级时，可用传感器与二饮仪表的准确度等级按误差合放方法合成。4.4.1.3对天然气计量仪表的安装，应符合GB/T18603一2001的要求。4.4.1.4对锅炉热网系统，表3不能覆益的计量器具，应符合GB/T17471的要求。4.4.2一级能源计量器具的功能要求4.4.2.1衡器：优先选用具备数字式传感器结构和车辆信息自动识别功能的衡器，积极采用具备标准模拟、数字量信号输出和接口的智能化多功能称重仪表，推行称重计量过程计算机化、网络化操作与管理。
4.4.2.2电能表：优先采用数字式多功能电能表，具有多时段、复费率，率参数检测功能，备标准脉冲、数字册信号输出和接口，以及手抄器采集数据等功能。4.4.2.3气（汽），液态流册计量表（装盈）：计册检测方式符合国家相应技术规范要求，仪表结构科学合理、技术先进成热、使用稳定可靠，流、能册计算方式或计算软件符合国家规范要求，具备温境，压力等多参数实时补偿计算，具有多参数（功能）无纸化记录显示，以及标准模拟，数字量信号输出和接口。4.4.3二级能源计量器具推确度要求二级能源计量器具的准确度要求参照4.4.。4.4.4二级能源计量器具的功能要求同4.4.2。4.4.5三级能源计量器具推确度要求三级能源计量器具的准确度等级可参照4.4.1的要求，在满足生产工艺预期计量要求的前提下，其推确度等级(电能表除外)允许降低一个等级。4
GB/T 20902—2007
4.4.6三级能源计量器具的功能要求原则上同4.4.2，在满足生产工艺预期计量要求的前提下，根据实际需要对相关功能要求充许适当简化。4.4.7当能源作为生产原料使用时，其选用的计量器具准确度等级应同时满足相应生产T艺的预期计要求。
4.4.8能源计量器具的准确度和功能应满足相应的被测能源介质特点，并在受控或已知满足使用要求的环境中使用。
5能源计母器具的管理要求
5. 1能源计盘制度
5.1.1企业对能源计量应实行归口管理，建立能源计量管理体系，形成文件，并保持和持续改进其有效性。
5.1.2企业应建立、保持和使用文件化的程序来规范能源计量人员行为，能源计盘器具管理和能源计量数据的采集、处理和汇总。
5.2部门和人员
5.2.1企业应明确具体部门和人员负责各级能源计量器具的管理，以及能源计盘器具的配备、使用.检定（校准）维修、报度等管理工作，5.2,2企业的能源计量管埋人员应通过相关部门的培训考核，企业应建立和保存能源计量管理人员的技术档案。
5.2.3企业内从事能源计量器具检定、校准和维修人员，应具有相应的业务资质，持证上岗。5.3能源计量器具
5.3.1企业应备有完整的能源计量器具一览表。表中应列出计量器具的名称、型号规格.准确度等级、测量范圖、生产厂家、出厂缩、用能单位暂理编号、安装使用地点、状态（指合格，准用、停用等）。各级能源计量应备有独立的能源计重器具一览表分表。5.3.2用能设备的设计、安装和使用应满足GB/T6422、GB/T15316关于用能设备的能源监测要求，新装及更新的能源计量器具必须经检定（校准)合格后方能安装使用。5.3.3企业应建立一，二级能源计量器具档案，内容包括：使用说明书、出厂合格证，最近两个连续周期的检定(测试、校准)证书、维检记录，其他相关信息。5.3.4企业应在能源计量具配备前后实行审核和评价，内容包括（但不仅限于）：计量管理级别、计显检测点，预期计量要求，配置方案在法制，技术上的符合性和可行性，以及计量器具（和配套应用软件的功能和望值溯源方式等方面。
5.3.5企业应建立相应的计量标准，或确定提供所需计量期源服务的合格外部供方，确保所用能源计量器具的盘值溯源有规范的依据和途径，并绘制出相应的風值传递或溯源图。5.3.6企业对使用的能源计量器具应实施有效计量确认，不得使用经计量确认不能满足预期计量要求或超过计盘确认问隔的计量器具。属于强制检定的计量器具,其检定周期,检定方式的执行应遵守有关计基法律法规的规定。
5.3.7企业应建立能源计量器具管理（计量确认）台账，并实施动态管理，对在用能源计量器具实行分类和标识等有效管理形式：
5.3.8凡履自行确认且自行确定确认间隔的计置器具，应以现行有效的受控文件(即自确认计最器具的管理程序和自确认规范)作为依据。5.3.9企业在用的能源计量器具计量确认或检修计划的执行，应列入企业生产组织和设备检修计划中。
5.4能源计量数据
5.4.1企业对能源计量检测数据的采集、处理、传递和报告应实行统一归口管理，并形成文件化,程序5
GB/T20902—2007
化管理。
5.4.2企业可根据要建立能源计量数据中心，利用计算机和网络技术实现对能源计量检测数据的网络化管理。
5.4.3用于能源计量结算的数据，由能源计量管理部门的具体人员对传输或采集到的计母检测数据先确认其有效性，然后进行数据分析核对，以及计量检测数据修正，最终形成企业的能源计量结算数据。5.4.4企业应建立能源统计报表制度能源统计报表数据应能追溯至计量检测数据。能源计量结算数据记录应采用规范的表格式样，计量结算数据记录表格应便于数据的汇总与分析，应说明被测量与记录数据之间的转换方法或关系。
5.4.5企业能源计量管理部门应对能源计量检测数据强化管理，对计量检测数据形成的各环节进行不定期的监督核查，确保计量检测数据真实、准确。6
