【机械行业标准(JB)】 滚动轴承 外球面球轴承冲压座 技术条件

[CS 21.100.20
备案号：20305—2007

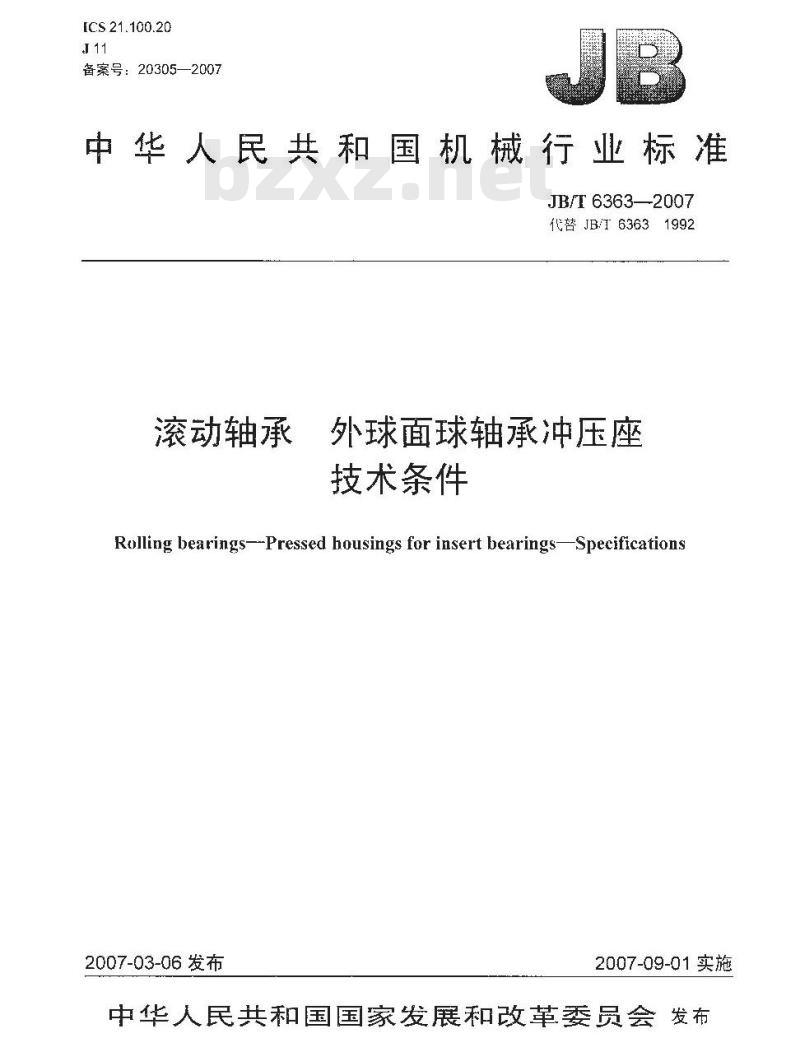

中华人民共和国机械行业标准
JB/T6363—2007
代替JB/63631992
滚动轴承
外球面球轴承冲压座
技术条件
Rolling bearings--Pressed housings for insert bearingsSpecifications2007-03-06 发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言

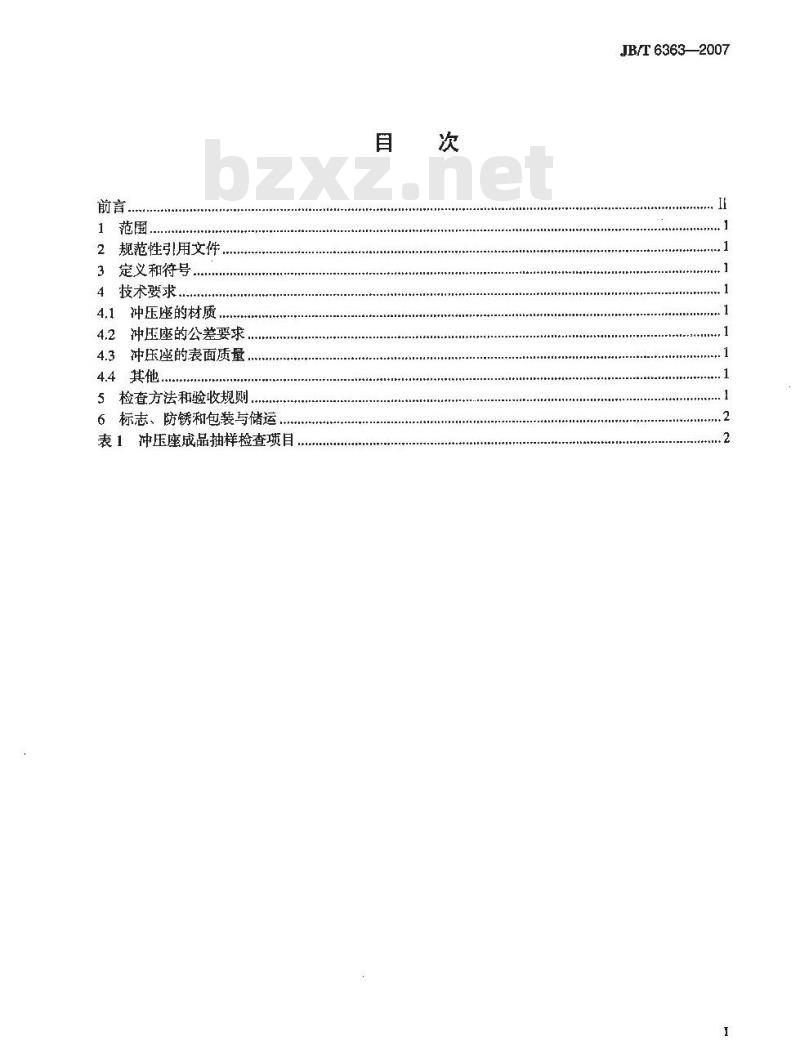

1范围bZxz.net
2规范性引用文件
3定义和符号。
技术要求
4.1冲压座的材质.
4.2冲压座的公差要求
4.3冲压座的表面质量
4.4其他.
5检查方法和验收规则
6标志、防锈和包装与储运
表1冲压座成品抽样检查项目
JB/T6363—2007
JB/T6363—2007

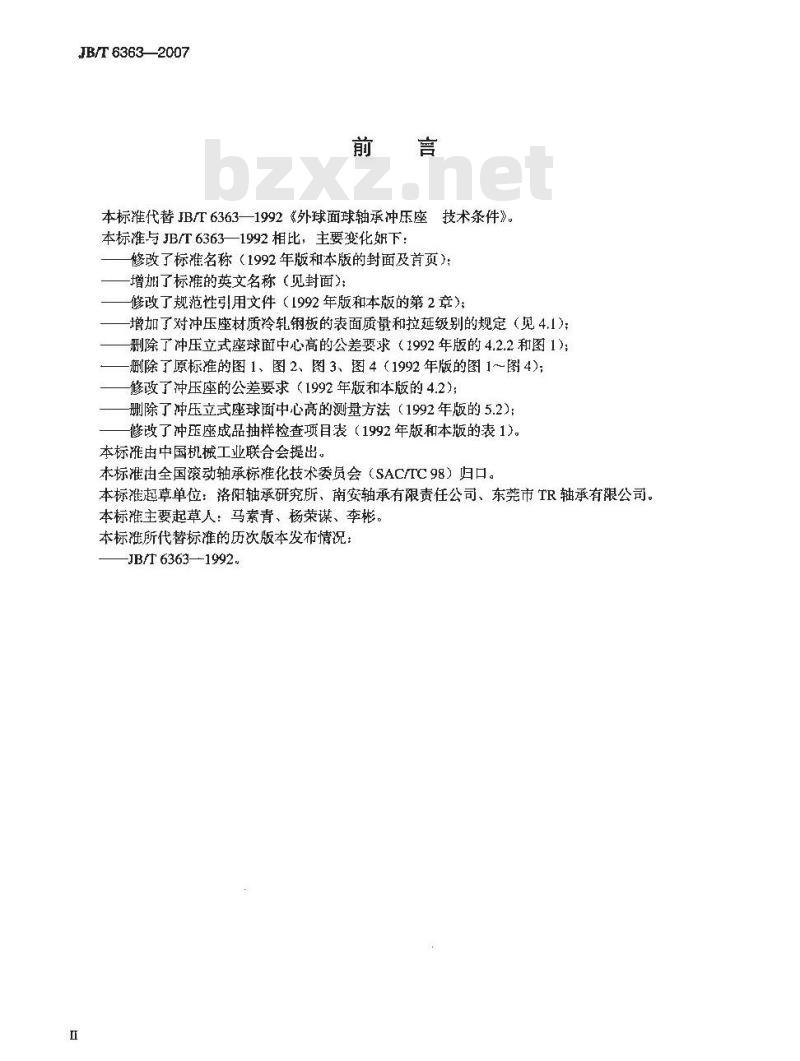

本标准代替JB/T6363—1992《外球面球轴承冲压座技术条件》本标准与JB/T6363—1992相比，主要变化如下：修改了标准名称（1992年版和本版的封面及首页）：增加了标准的英文名称（见封面）；修改了规范性引用文件（1992年版和本版的第2章）；增加了对冲压座材质冷轧钢板的表面质量和拉延级别的规定（见4.1)；删除了冲压立式座球面中心高的公差要求（1992年版的4.2.2和图1)；删除了原标准的图1、图2、图3、图4（1992年版的图1～图4);修改了冲压座的公差要求（1992年版和本版的4.2）；删除了冲压立式座球面中心高的测量方法（1992年版的5.2）：修改了冲压座成品抽样捡查项目表（1992年版和本版的表1）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所、南安轴承有限责任公司、东莞市TR轴承有限公司。本标主要起草人：马素青、杨荣谋、李彬。本标准所代替标准的历次版本发布情况：-JB/T6363—1992.

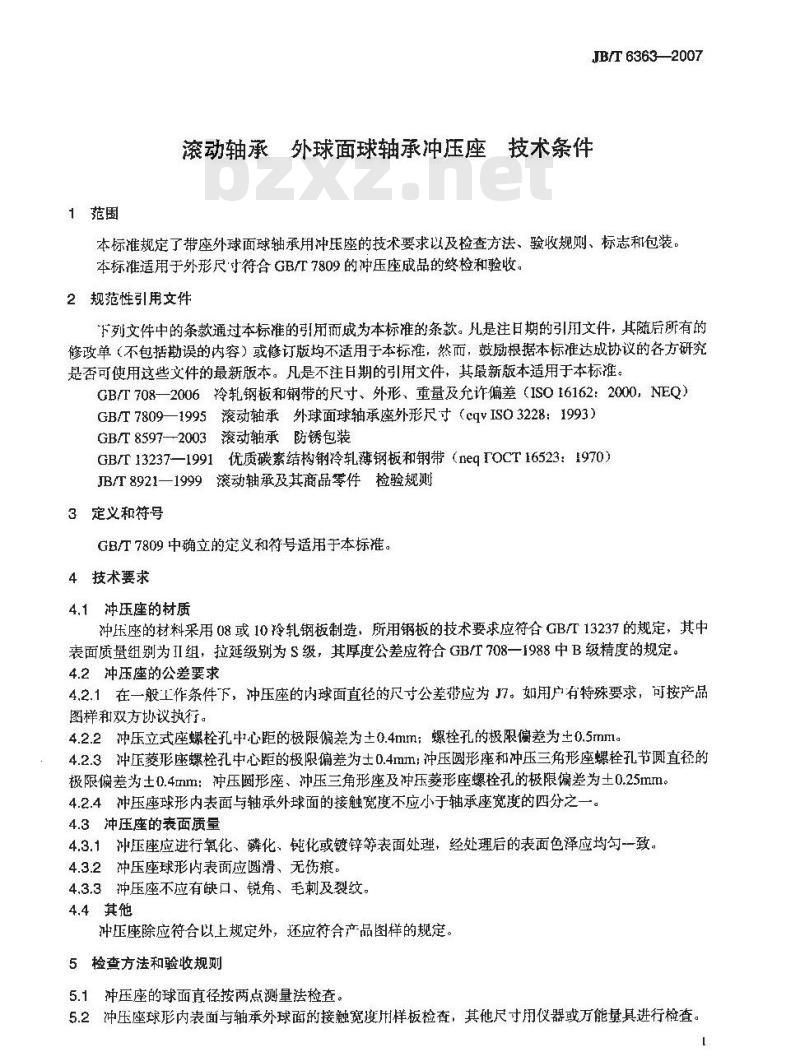

1范围
JB/T6363—2007
滚动轴承外球面球轴承冲压座技术条件本标准规定了带座外球面球轴承用冲压座的技术要求以及检查方法、验收规则、标志和包装。本标准适用于外形尺寸符合GB/T7809的冲压座成品的终检和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T708一2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差（ISO16162：2000，NEQ）GB/T7809—1995滚动轴承外球面球轴承座外形尺寸（cqvISO3228：1993）GB/T8597—2003滚动轴承防锈包装GB/T13237—1991优质碳素结构钢冷轧薄钢板和钢带（neqTOCT16523：1970）JB/T89211999滚动轴承及其商品零件检验规则3定义和符号
GB/T7809中确立的定义和符号适用于本标准。4技术要求
4.1冲压座的材质
冲压座的材料采用08或10冷轧钢板制造，所用钢板的技术要求应符合GB/T13237的规定，其中表面质量组别为ⅡI组，拉延级别为S级，其厚度公差应符合GB/T708一1988中B级精度的规定。4.2冲压座的公差要求
4.2.1在一般上作条件下，冲压座的内球面直径的尺寸公差带应为J7。如用户有特殊要求，可按产品图样和双方协议执行。
4.2.2冲压立式座螺栓孔中心距的极限偏差为土0.4mm；螺栓孔的极限偏差为土0.5mm。4.2.3冲压菱形座螺栓孔中心距的极限偏差为士0.4mm；冲压圆形座和冲压三角形座螺栓孔节圆直径的极限偏差为土0.4mm：冲压圆形座、冲压三角形座及冲压菱形座螺栓孔的极限偏差为土0.25mm。4.2.4冲压座球形内表面与轴承外球面的接触宽度不应小于轴承座宽度的四分之一。4.3冲压座的表面质量
4.3.1冲压座应进行氧化、磷化、钝化或镀锌等表面处理，经处理后的表面色泽应均勾一致。4.3.2冲压座球形内表面应圆滑、无伤痕。4.3.3冲压座不应有缺口、锐角、毛刺及裂纹。4.4其他
冲压座除应符合以上规定外，还应符合产品图样的规定。5检查方法和验收规则
5.1冲压座的球面直径按两点测量法检查。5.2冲压座球形内表面与轴承外球面的接触宽度用样板检查，其他尺寸用仪器或万能量具进行检查。一
JB/T6363-2007

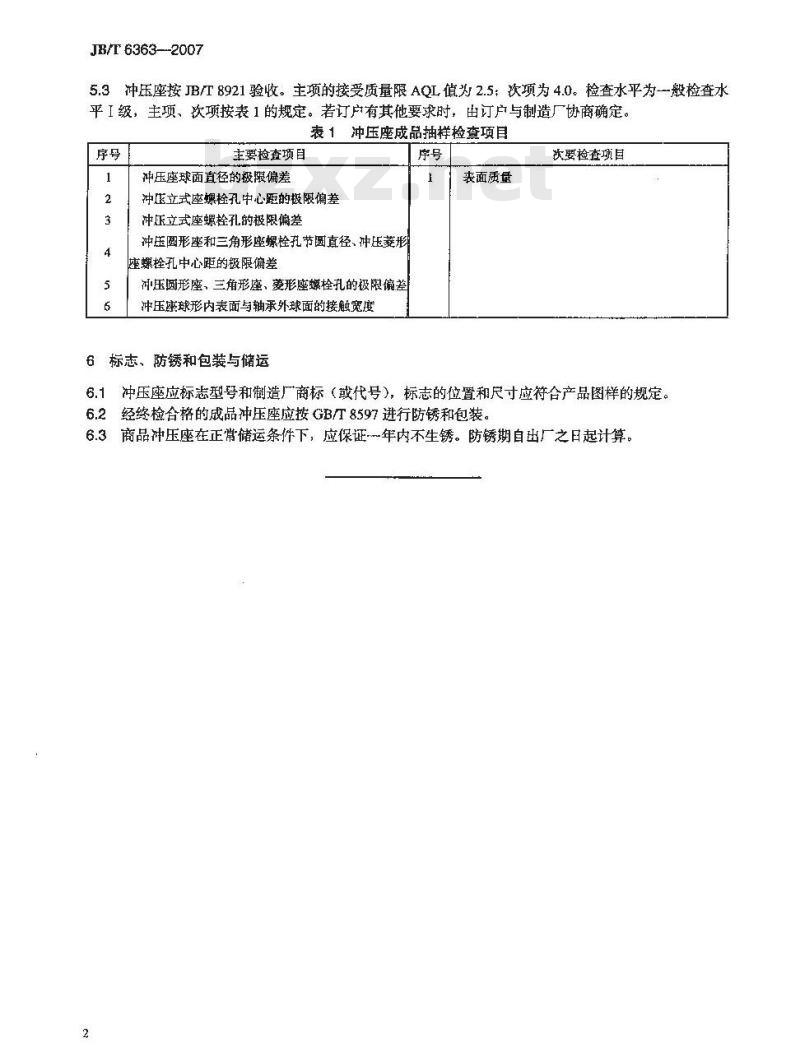

5.3冲压座按JB/T8921验收。主项的接受质量限AQL值为2.5：次项为4.0。检查水平为一般检查水平I级，主项、次项按表1的规定。若订户有其他要求时，由订户与制造厂协商确定。表1冲压座成品抽样检查项目
主要检查项目
冲压座球面直径的极限偏差
冲压立式座螺检孔中心距的极限偏差冲压立式座螺栓孔的极限偏差
冲压圆形座和三角形座螺栓扎节圆直径、冲压菱形座螺拴孔中心距的极限偏差
冲压圆形座、三角形座、菱形座螺栓孔的极限偏差冲压球形内表面与轴承外球面的接触宽度6标志、防锈和包装与储运
表面质量
次要检查项目
冲压座应标志型号和制造厂商标（或代号），标志的位置和尺寸应符合产品图样的规定。6.1
经终检合格的成品冲压座应按GB/T8597进行防锈和包装。6.3商品冲压座在正常储运条件下，应保证年内不生锈。防锈期自出厂之日起计算2
