【有色金属行业标准(YS)】 铅及铅锑合金棒和线材

ICS77.150.60
中华人民共和国有色金属行业标准YS/T636-2007
铅及铅锑合金棒和线材
Lead and lead-antimony alloys rod and wire2007-04-13发布
中华人民共和国国家发展和改革委员会2007-10-01实施
YS/T636—2007

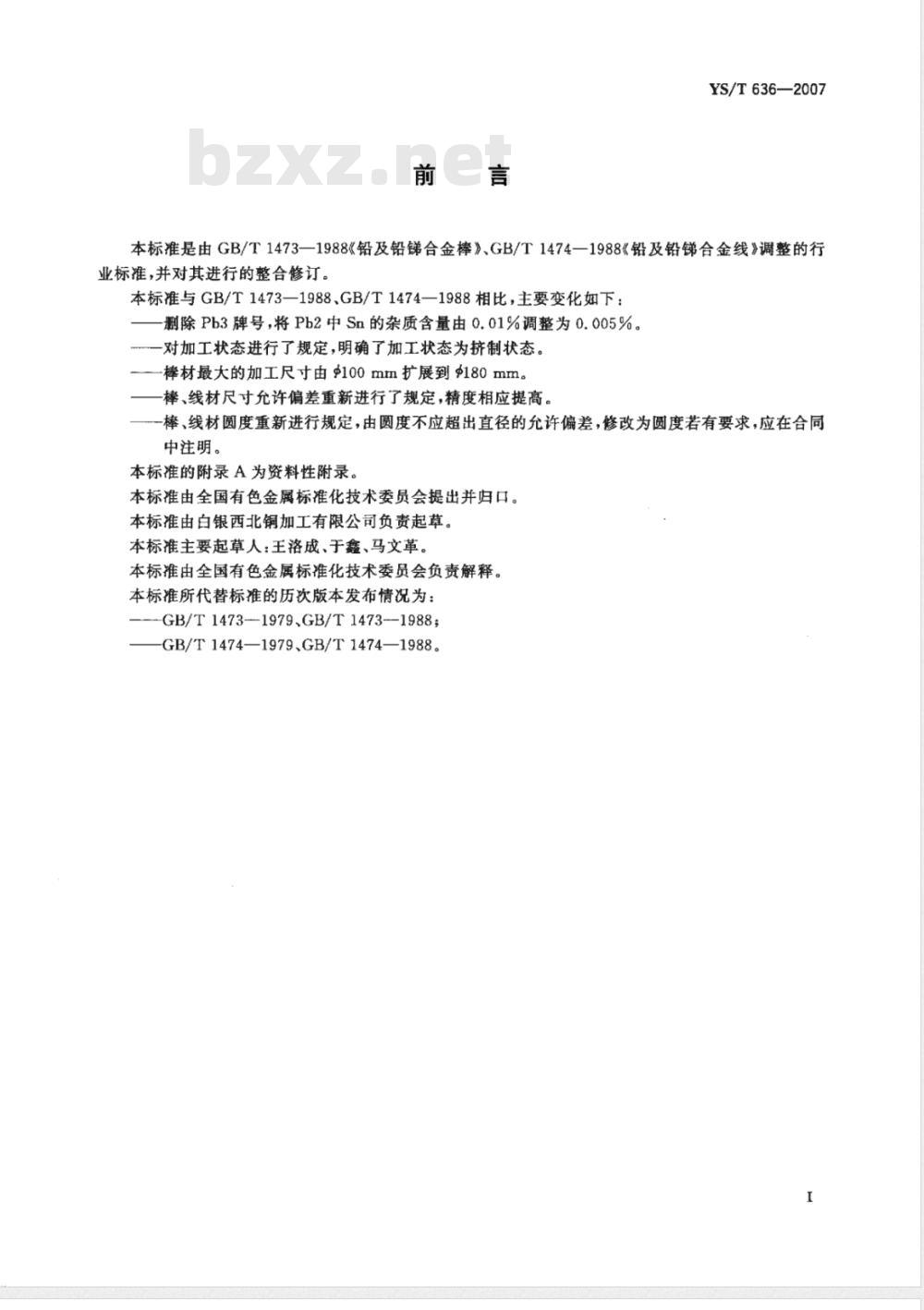

本标准是由GB/T1473—1988《铅及铅锑合金棒》、GB/T1474一1988《铅及铅锑合金线》调整的行业标准，并对其进行的整合修订。本标准与GB/T1473—1988、GB/T1474—1988相比，主要变化如下：制除Pb3牌号，将Pb2中Sn的杂质含量由0.01%调整为0.005%。对加工状态进行了规定，明确了加工状态为挤制状态。一棒材最大的加工尺寸由$100mm扩展到180mm。棒、线材尺寸允许偏差重新进行了规定，精度相应提高。-棒、线材圆度重新进行规定，由圆度不应超出直径的允许偏差，修改为圆度若有要求，应在合同中注明。
本标准的附录A为资料性附录。
本标准由全国有色金属标准化技术委员会提出并归口。本标准由白银西北铜加工有限公司负责起草。本标准主要起草人：王洛成、于鑫、马文革。本标准由全国有色金属标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：GB/T1473--1979.GB/T1473-1988;GB/T1474—1979、GB/T1474—1988。1范围

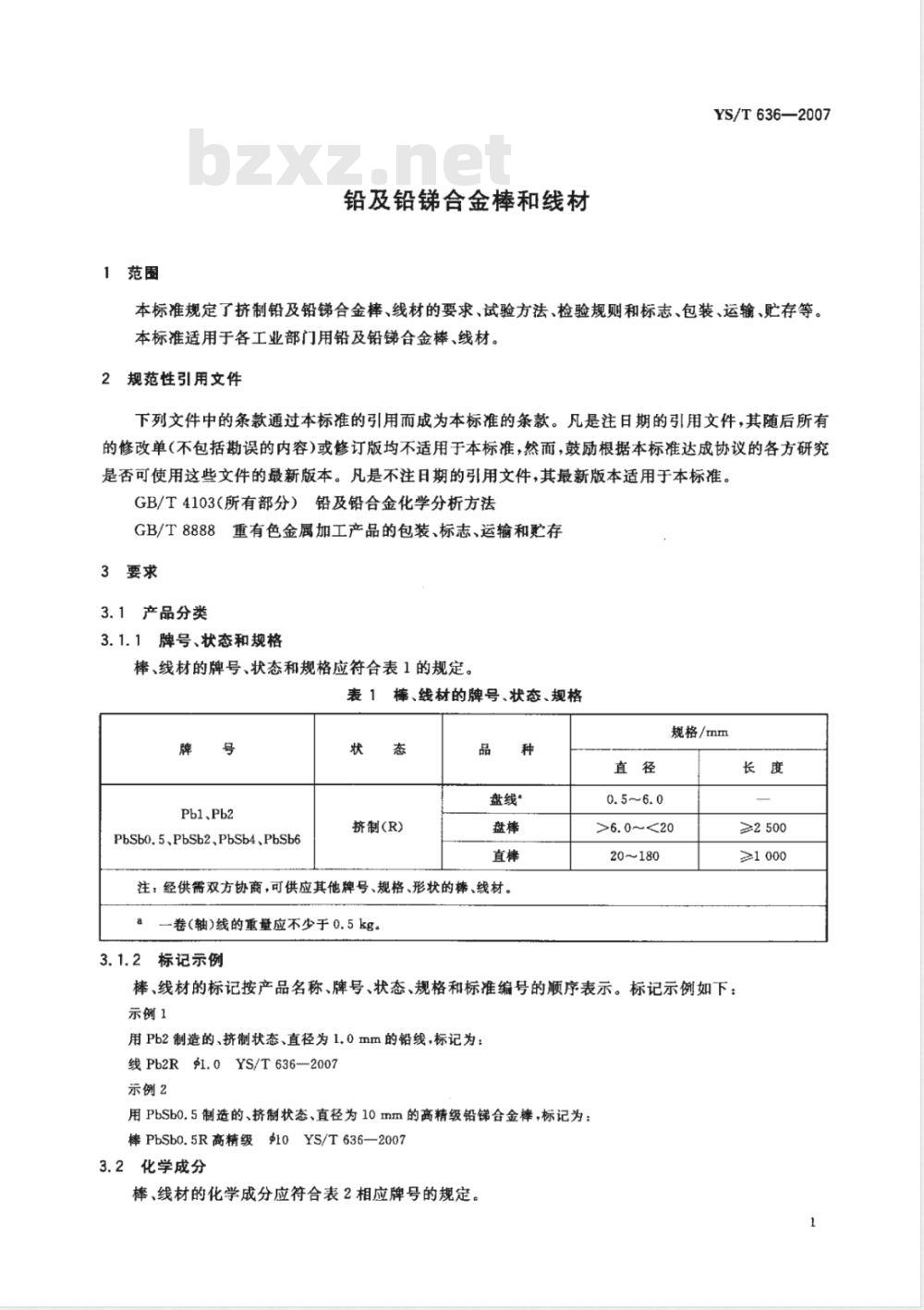

铅及铅锑合金棒和线材
YS/T636—2007
本标准规定了挤制铅及铅锑合金棒、线材的要求、试验方法、检验规则和标志、包装、运输、贮存等。本标准适用于各工业部门用铅及铅锑合金棒、线材。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4103（所有部分）铅及铅合金化学分析方法GB/T8888重有色金属加工产品的包装、标志、运输和存3要求
3.1产品分类
3.1.1牌号、状态和规格
棒、线材的牌号、状态和规格应符合表1的规定。表1棒、线材的牌号、状态、规格状
Pb1、Pb2Www.bzxZ.net
PbSb0.5、PbSb2、PbSb4、PbSb6态
挤制(R)
盘线*
注：经供需双方协商，可供应其他牌号、规格、形状的棒、线材。一卷(轴)线的重量应不少于0.5kg。3.1.2标记示例
0.5～6.0
规格/mm
20~180
≥2 500
≥1000
棒、线材的标记按产品名称、牌号、状态、规格和标准编号的顺序表示。标记示例如下：示例1
用Pb2制造的、挤制状态、直径为1.0mm的铅线，标记为：线Pb2R.0YS/T636—2007
示例2
用PbSbo.5制造的、挤制状态、直径为10mm的高精级铅锑合金棒，标记为：棒PbSbo.5R高精级虹0YS/T636—20073.2化学成分

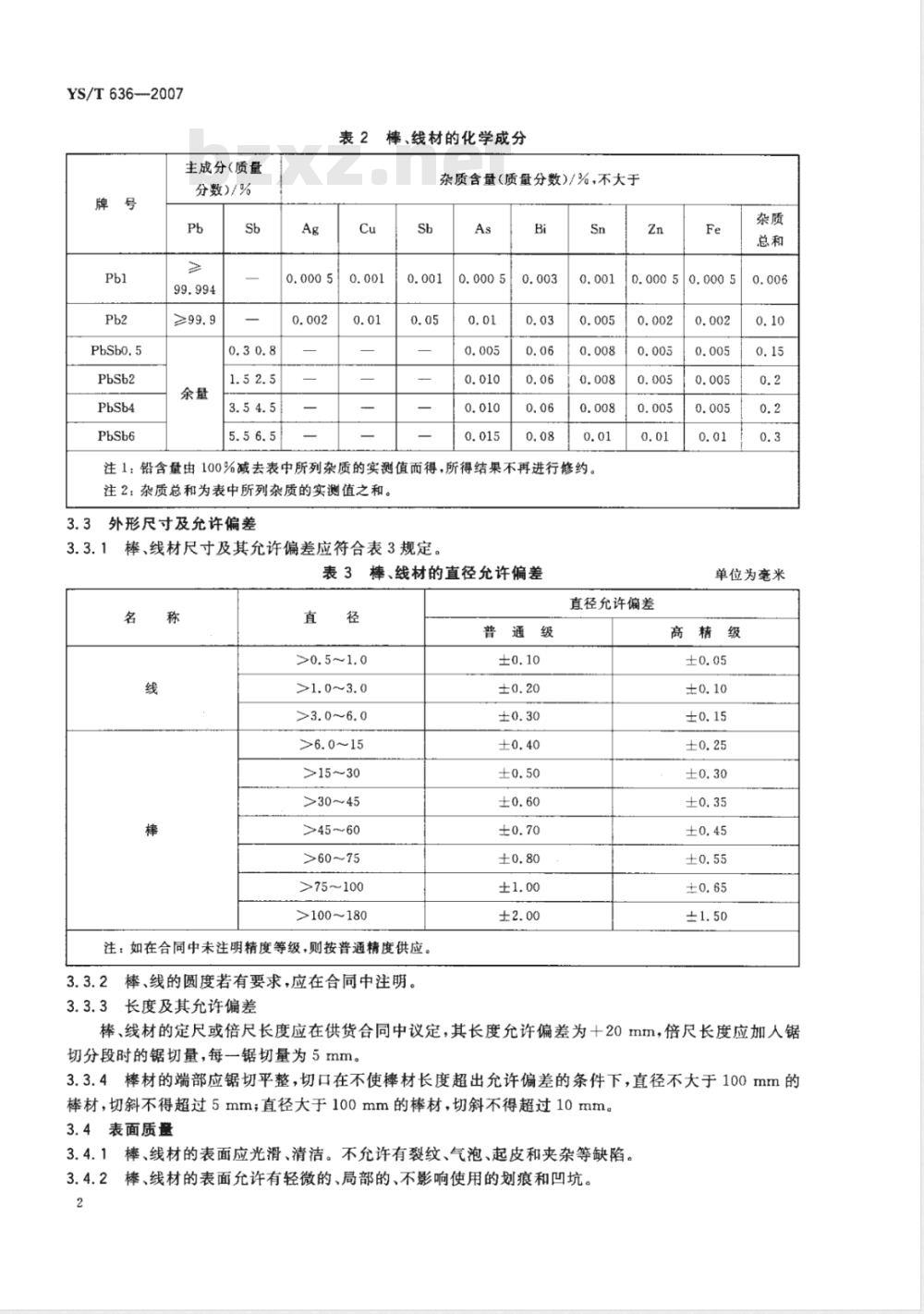

棒、线材的化学成分应符合表2相应牌号的规定。YS/T636---2007
主成分（质量
分数)/%
表2棒、线材的化学成分
杂质含量（质量分数)/%，不大于Cu
注1：铅含量由100%减去表中所列杂质的实测值而得，所得结果不再进行修约。注2：杂质总和为表中所列杂质的实测值之和。3.3
外形尺寸及允许偏差
棒、线材尺寸及其允许偏差应符合表3规定。3.3.1
表3棒、线材的直径允许偏差
>3. 0～6. 0
>6. 0 ～15
>15～30
>30～45
>45~60
>60~75
>75～100
>100~180
注：如在合同中未注明精度等级，则按普通精度供应。3.3.2棒、线的圆度若有要求，应在合同中注明。3.3.3长度及其允许偏差
普通级
直径允许偏差
单位为毫米
高精级
棒、线材的定尺或倍尺长度应在供货合同中议定，其长度允许偏差为十20mm，倍尺长度应加人锯切分段时的锯切量，每一锯切量为5mm。3.3.4棒材的端部应锯切平整，切口在不使棒材长度超出允许偏差的条件下，直径不大于100mm的棒材，切斜不得超过5mm；直径大于100mm的棒材，切斜不得超过10mm。3.4表面质
3.4.1棒、线材的表面应光滑、清洁。不允许有裂纹、气泡、起皮和夹杂等缺陷。棒、线材的表面允许有轻微的、局部的、不影响使用的划痕和凹坑。3.4.2

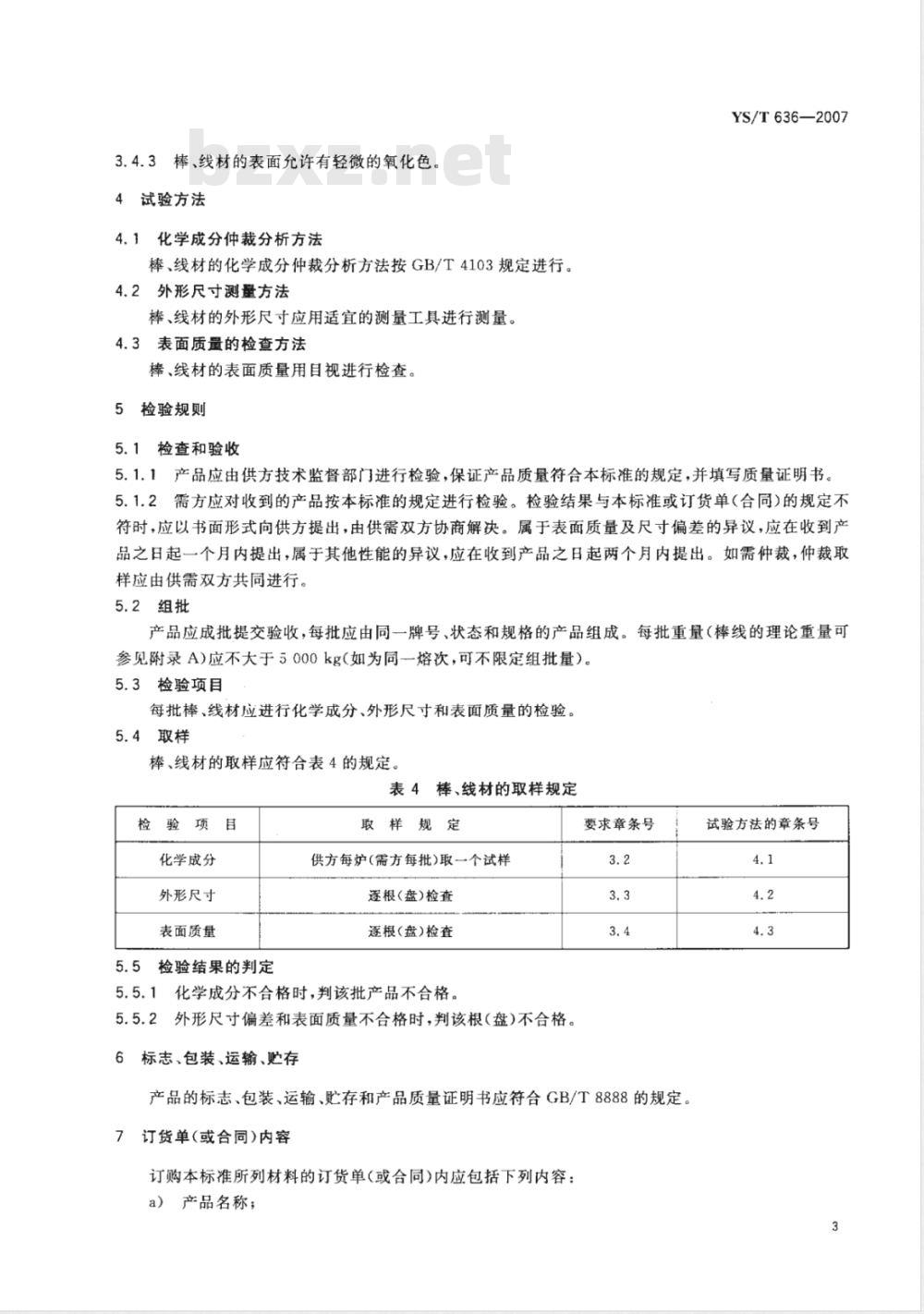

3.4.3棒、线材的表面允许有轻微的氧化色。4试验方法
4.1化学成分仲裁分析方法
棒、线材的化学成分仲裁分析方法按GB/T4103规定进行。4.2外形尺寸测量方法
棒、线材的外形尺寸应用适宜的测量工具进行测量。4.3表面质量的检查方法
棒、线材的表面质量用目视进行检查。5检验规则
5.1检查和验收
YS/T636—2007
5.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。5.1.2需方应对收到的产品按本标准的规定进行检验。检验结果与本标准或订货单（合同)的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起一个月内提出，属于其他性能的异议，应在收到产品之日起两个月内提出。如需仲裁，仲裁取样应由供需双方共同进行。
5.2组批
产品应成批提交验收，每批应由同一牌号、状态和规格的产品组成。每批重量（棒线的理论重量可参见附录A)应不大于5000kg(如为同熔次，可不限定组批量）。5.3检验项目
每批棒、线材应进行化学成分、外形尺寸和表面质量的检验。5.4取样
棒、线材的取样应符合表4的规定。表4棒、线材的取样规定
检验项目
化学成分
外形尺寸
表面质量
5.5检验结果的判定
取样规定
供方每炉(需方每批)取一个试样逐根(盘)检查
逐根（盘）检查
5.5.1化学成分不合格时，判该批产品不合格。5.5.2外形尺寸偏差和表面质量不合格时，判该根（盘)不合格。6标志、包装、运输、贮存
要求章条号
产品的标志、包装、运输、贮存和产品质量证明书应符合GB/T8888的规定。订货单(或合同)内容
订购本标准所列材料的订货单(或合同)内应包括下列内容：a）产品名称；
试验方法的章条号
YS/T636--2007
金属牌号；
尺寸规格；
重量或根数；
圆度要求；
本标准编号；
其他。
纯铅棒、线的理论重量见表A.1。A.1
附录A
(资料性附录）
铅及铅锑合金理论重量
直径/mm
纯铅棒、线的理论重量
理论重量/(kg/m）
10,900
直径/mm
YS/T636—2007
理论重量/(kg/m）
227,840
铅及铅锑合金的密度及铅锑合金棒、线与纯铅棒、线之间每米理论重量的换算系数见表A.2。裹A.2
PblPb2
铅及铅锑合金的密度及换算系数密度/（g/cm）
换算系数
YS/T636-2007
中华人民共和国有色金属
行业标准
铅及铅锑合金棒和线材
YS/T636—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2007年7月第一版
印张0.75
字数11千字
2007年7月第一次印刷
书号：155066·2-17886
如有印装差错
定价14.00元
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68533533
200-959 L/SX
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
