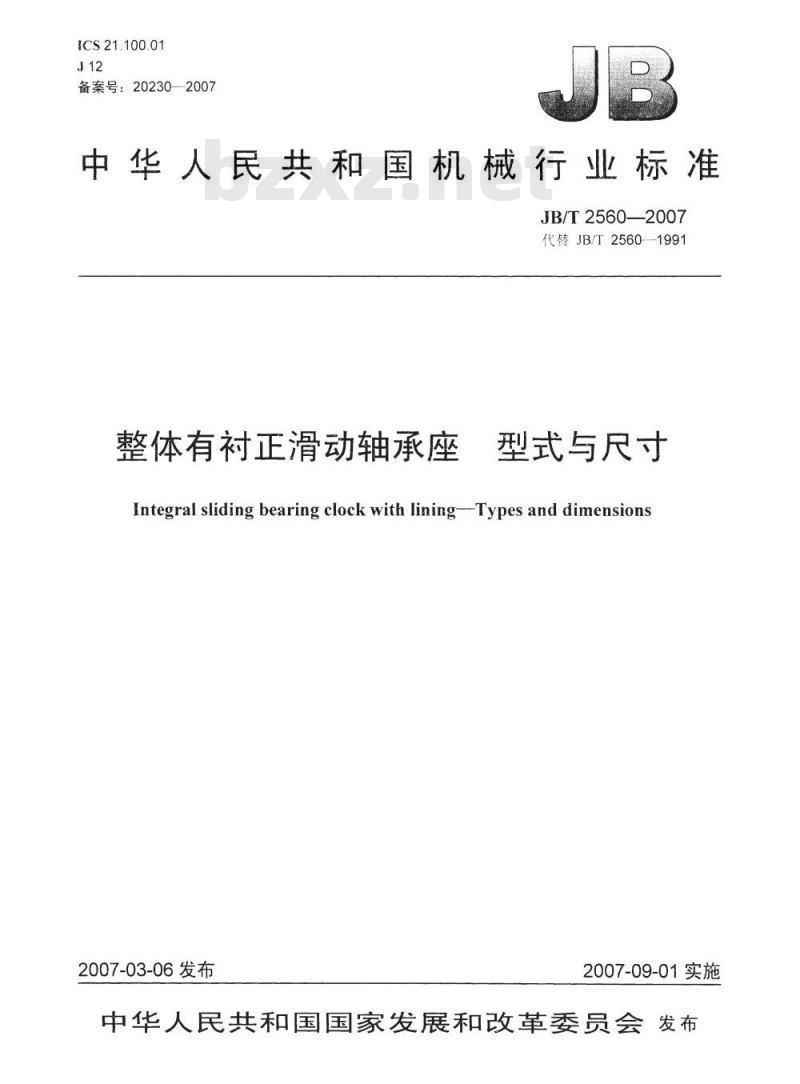

【机械行业标准(JB)】 整体有衬正滑动轴承座 型式与尺寸

ICS21.100.01
备案号：20230—2007
中华人民共和国机械行业标准
JB/T2560—2007
代替JB/T25601991
整体有衬正滑动轴承座
型式与尺寸
Integral sliding bearing clock with liningTypes and dimensions2007-03-06发布
2007-09-01实施

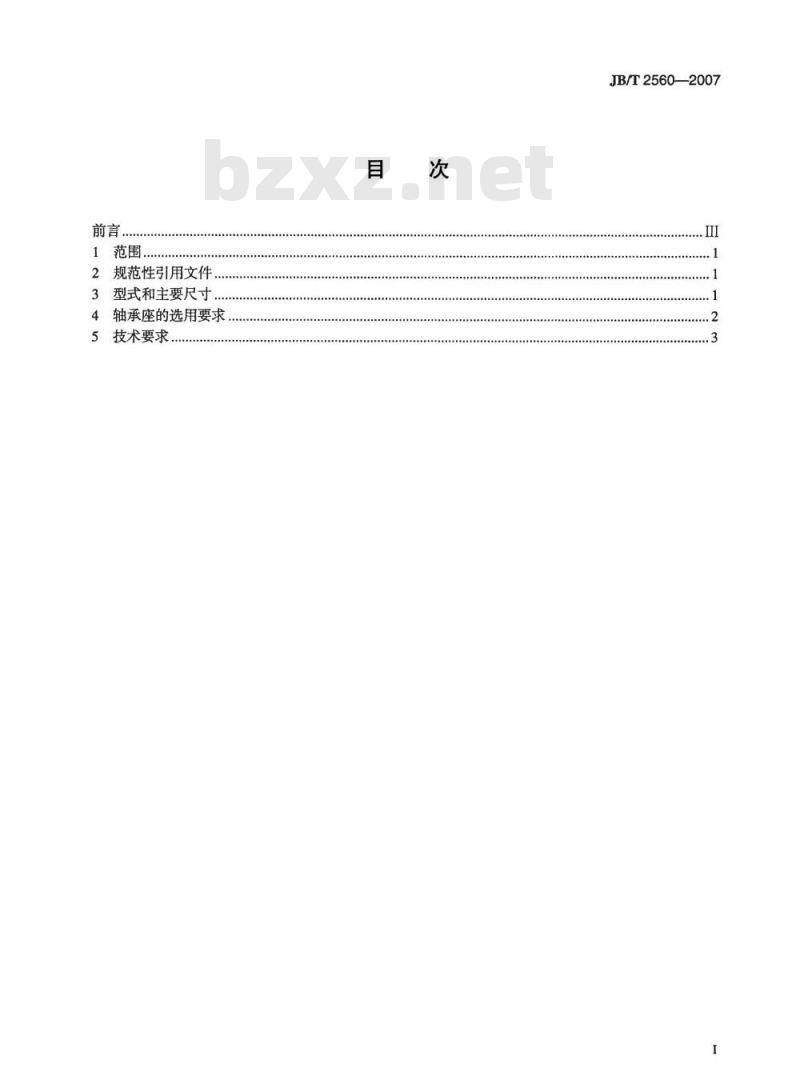

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3型式和主要尺寸
轴承座的选用要求
技术要求
.+.+++..+.++..
JB/T2560—2007
..........
......

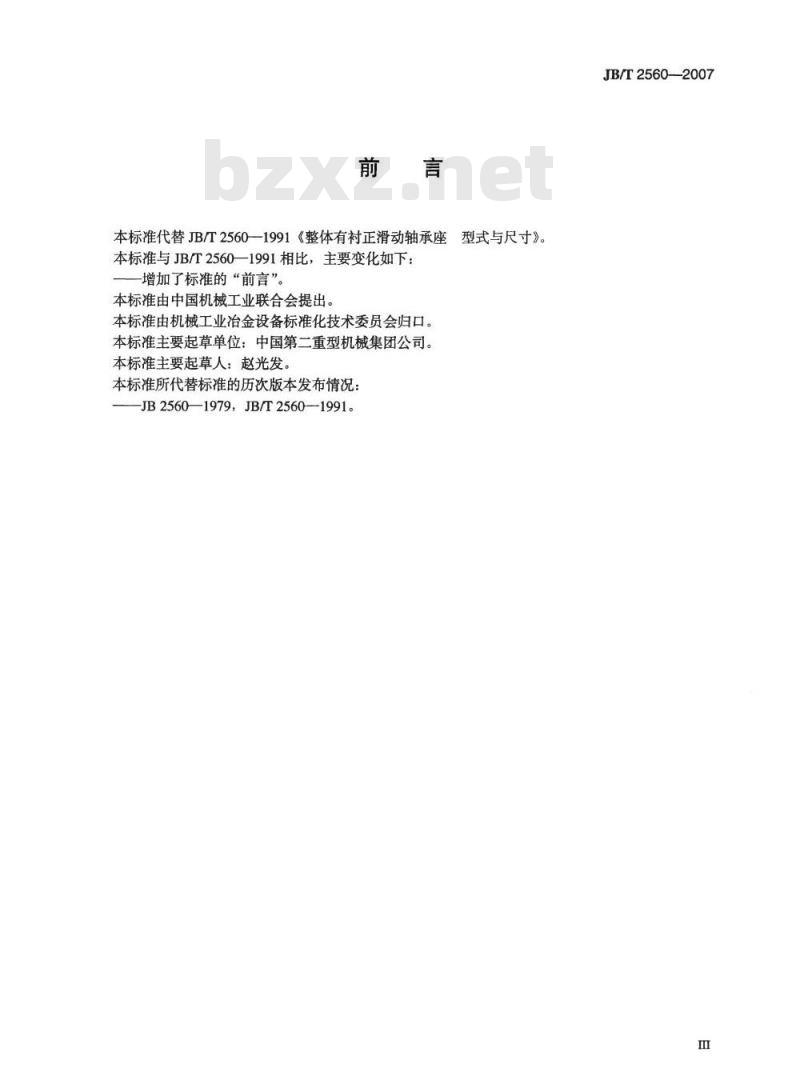

本标准代替JB/T2560—-1991《整体有衬正滑动轴承座本标准与JB/T2560—1991相比，主要变化如下：增加了标准的“前言”。
本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准主要起草单位：中国第二重型机械集团公司。本标准主要起草人：赵光发。
本标准所代替标准的历次版本发布情况：JB2560—1979，JB/T2560—1991。型式与尺寸》。
JB/T2560—2007

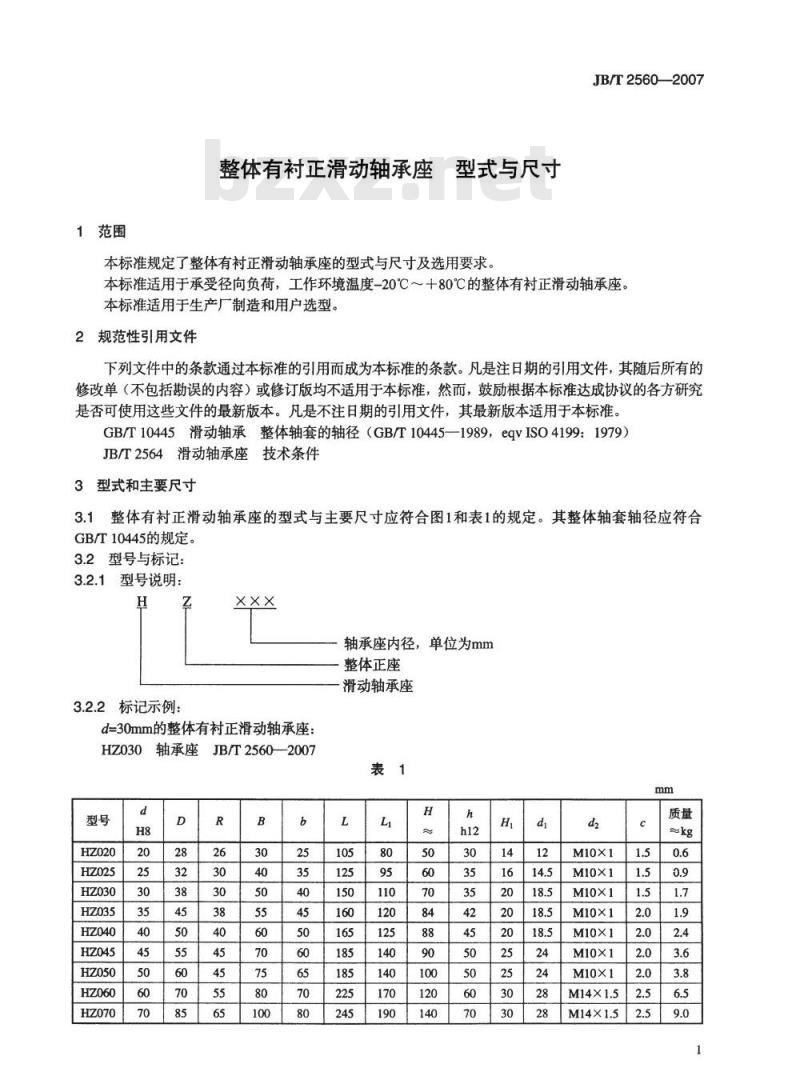

1范围
整体有衬正滑动轴承座
型式与尺寸
本标准规定了整体有衬正滑动轴承座的型式与尺寸及选用要求。JB/T2560—2007
本标准适用于承受径向负荷，工作环境温度-20℃～+80℃的整体有衬正滑动轴承座。本标准适用于生产厂制造和用户选型。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T10445滑动轴承整体轴套的轴径（GB/T10445—-1989，eqvISO4199：1979）JB/T2564滑动轴承座技术条件
3型式和主要尺寸
3.1整体有衬正滑动轴承座的型式与主要尺寸应符合图1和表1的规定。其整体轴套轴径应符合GB/T10445的规定。
3.2型号与标记：
3.2.1型号说明：
3.2.2标记示例：
轴承座内径，单位为mm
整体正座
滑动轴承座
d=30mm的整体有衬正滑动轴承座：HZ030轴承座
JB/T2560—2007
M10×1
JB/T2560—2007wwW.bzxz.Net

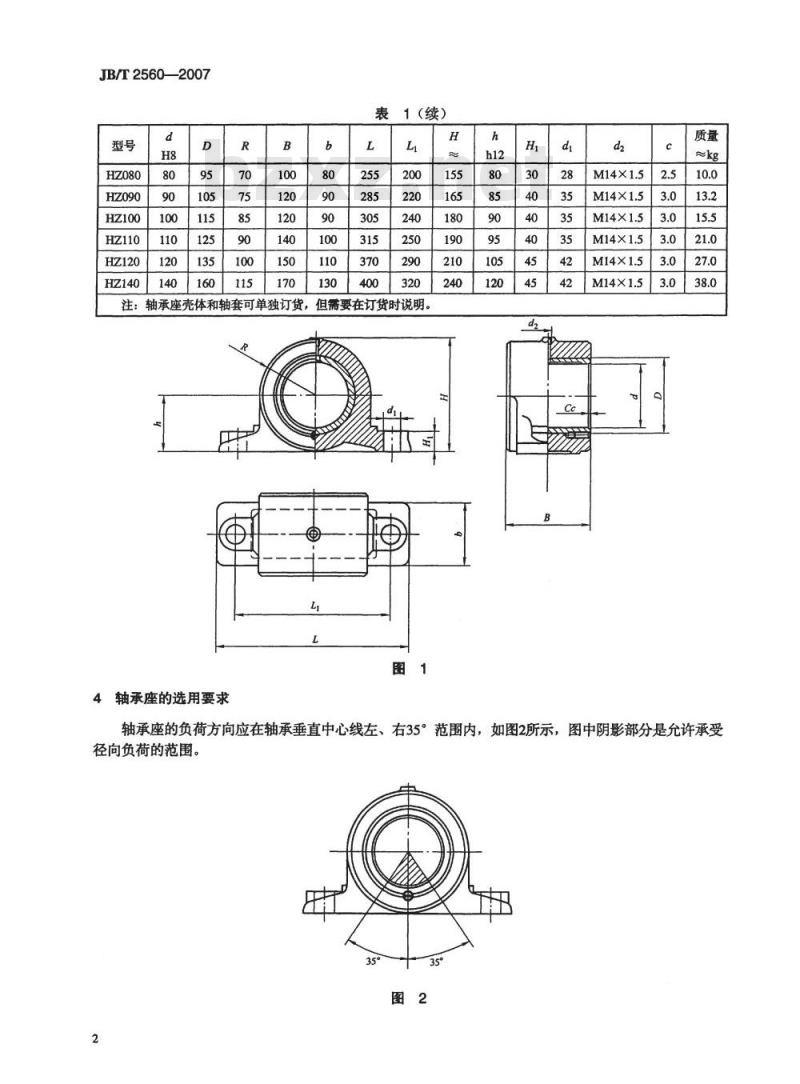

注：轴承座壳体和轴套可单独订货，4轴承座的选用要求
1（续）
但需要在订货时说明。
轴承座的负荷方向应在轴承垂直中心线左、右35°范围内，如图2所示，图中阴影部分是允许承受径向负荷的范围。
5技术要求
轴承座的技术条件应符合JB/T2564的规定。JB/T2560—2007
