ICS2514030
分类号：J47
备案号：21432-2007

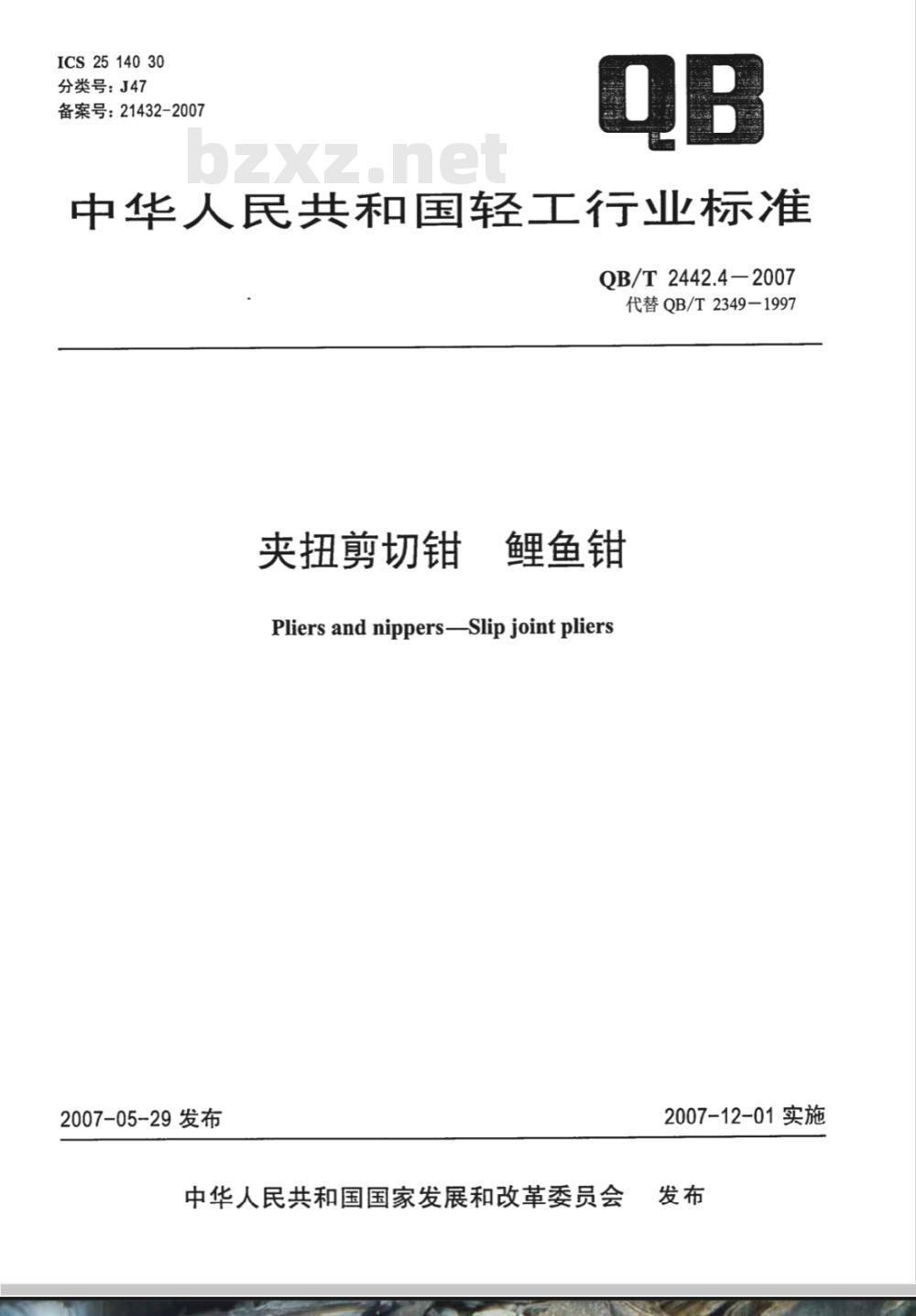

中华人民共和国轻工行业标准
QB/T2442.4-2007
代替QB/T2349-1997
夹扭剪切钳
鲤鱼钳
Pliers and nippers-Slip joint pliers2007-05-29发布
中华人民共和国国家发展和改革委员会2007-12-01实施

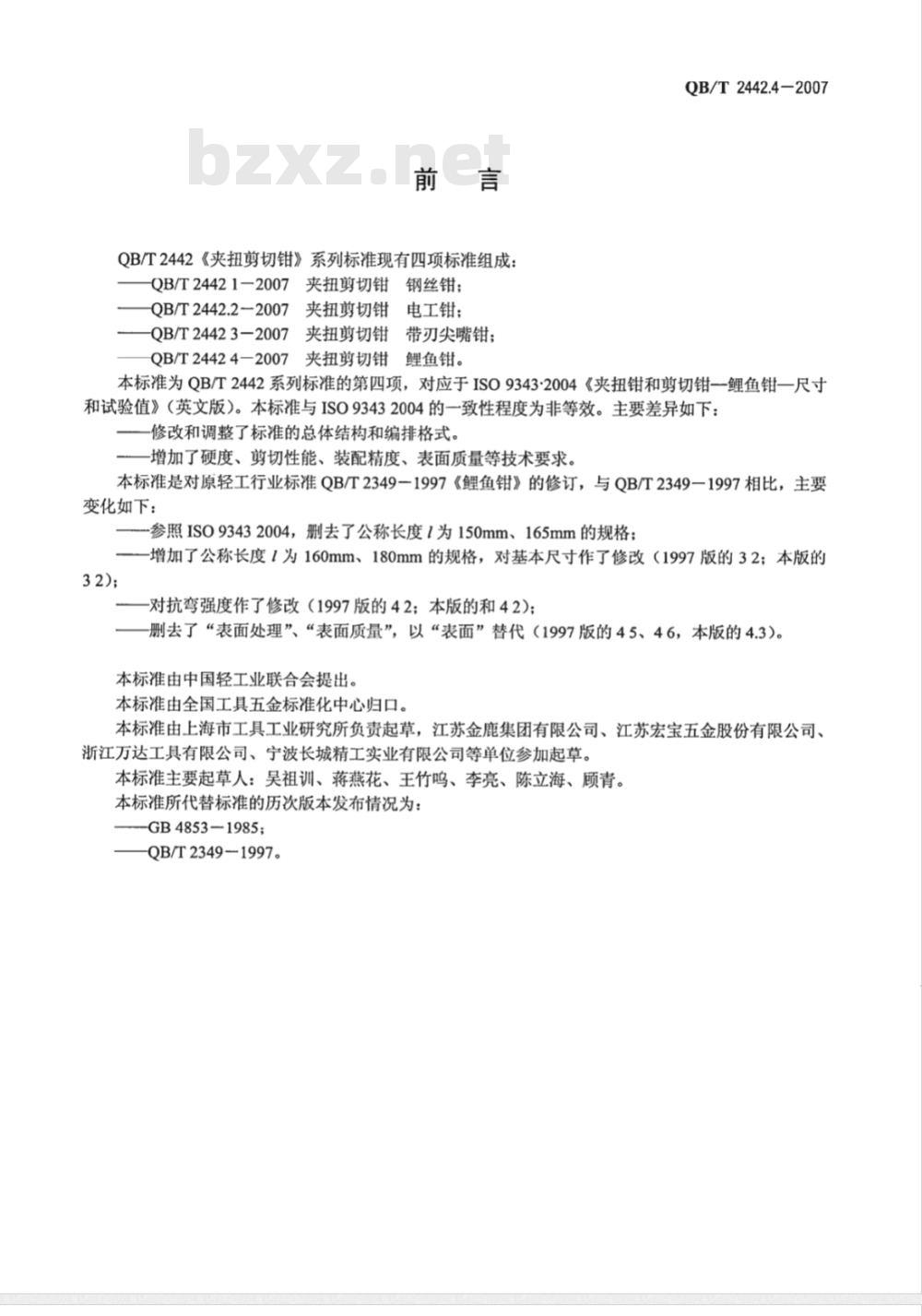

QB/T2442《夹扭剪切钳》系列标准现有四项标准组成：QB/T24421-2007夹扭剪切钳钢丝钳；QB/T2442.2一2007夹扭剪切钳
QB/T24423-2007夹扭剪切钳
电工钳；
带刃尖嘴钳；
QB/T24424-2007夹扭剪切钳
鲤鱼钳。
QB/T2442.4-2007
本标准为QB/T2442系列标准的第四项，对应于ISO9343·2004《夹扭钳和剪切钳一鲤鱼钳一尺寸和试验值》（英文版）。本标准与ISO93432004的一致性程度为非等效。主要差异如下：修改和调整了标准的总体结构和编排格式。增加了硬度、剪切性能、装配精度、表面质量等技术要求。本标准是对原轻工行业标准QB/T2349一1997《鲤鱼钳》的修订，与QB/T2349一1997相比，主要变化如下：
参照IS093432004，删去了公称长度1为150mm、165mm的规格；一增加了公称长度1为160mm、180mm的规格，对基本尺寸作了修改（1997版的32；本版的32);
-对抗弯强度作了修改（1997版的42；本版的和42）；一删去了“表面处理”、“表面质量”，以“表面”替代（1997版的45、46，本版的4.3）。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负责起草，江苏金鹿集团有限公司、江苏宏宝五金股份有限公司、浙江万达工具有限公司、宁波长城精工实业有限公司等单位参加起草。本标准主要起草人：吴祖训、蒋燕花、王竹鸣、李亮、陈立海、顾青。本标准所代替标准的历次版本发布情况为：GB4853-1985;
QB/T2349-1997。
夹扭剪切钳
鲤鱼钳
QB/T24424-2007
本标准规定了鲤鱼钳的分类、要求、试验方法、检验规则和包装、标志、运输、贮存。本标准适用于鲤鱼钳。本标准的型式仅是示例，并不影响对产品的设计。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2301
GB/T6290
GB/T6291
YB/T5294
3分类
31型式
金属洛氏硬度试验第1部分：试验方法夹扭钳和剪切钳通用技术条件
夹扭钳和剪切钳试验方法
一般用途低碳钢丝

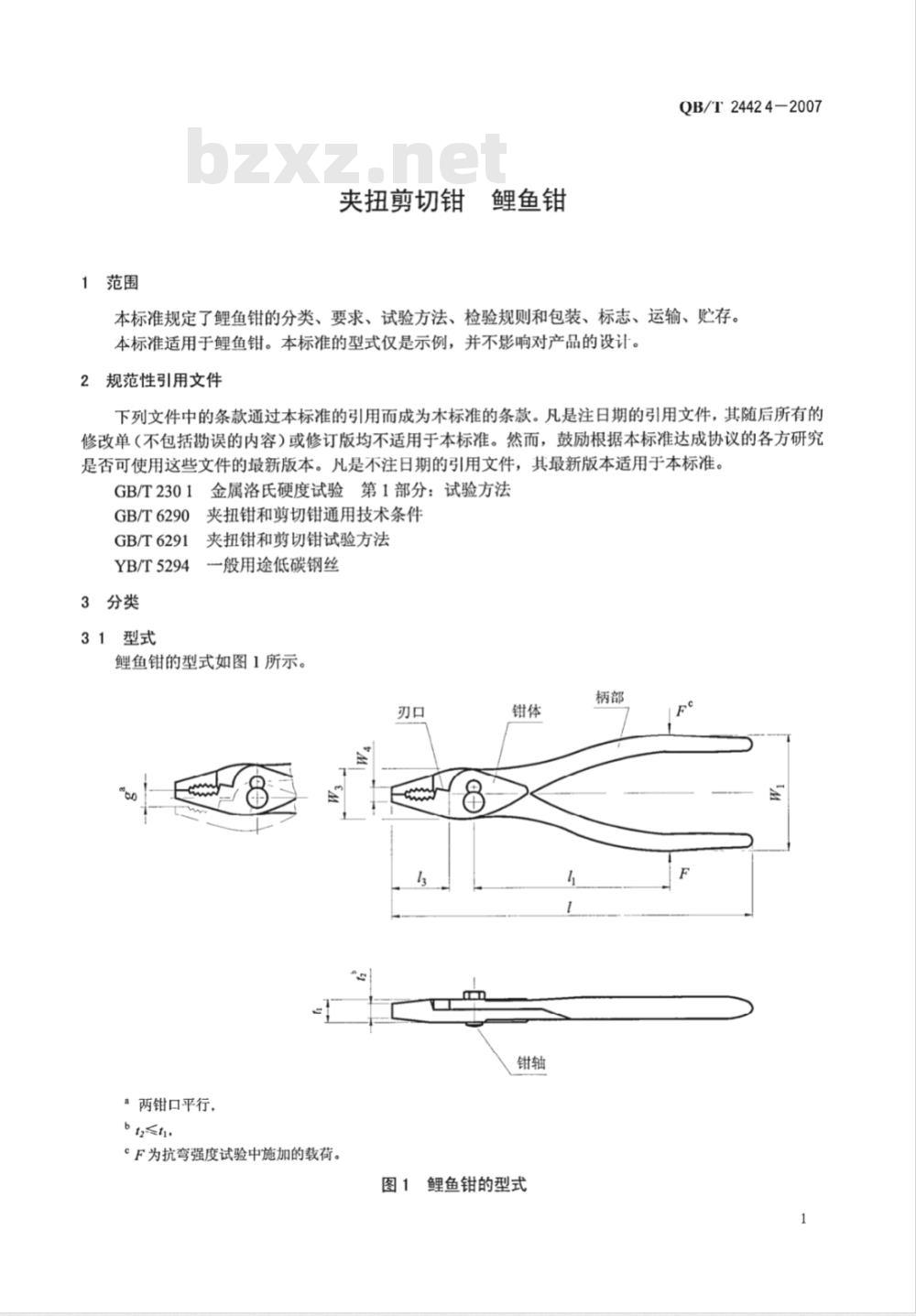

鲤鱼钳的型式如图1所示。
a两钳口平行，
bt≤,
°F为抗弯强度试验中施加的载荷。图1
鲤鱼钳的型式
QB/T24424-2007
3°2基本尺寸

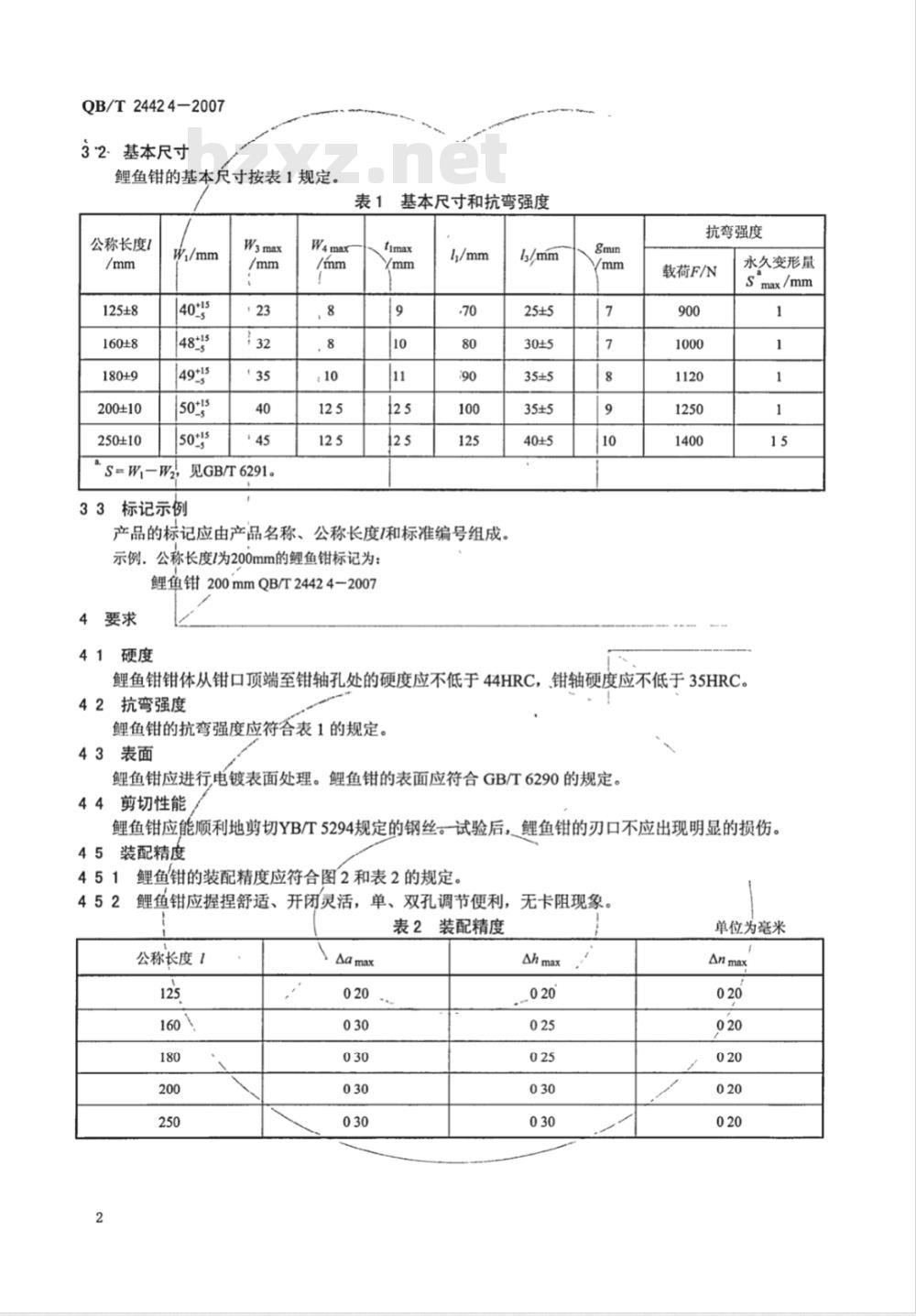

鲤鱼钳的基本尺寸按表1规定。
公称长度！
125±8
160±8
180±9
200±10
250±10
S=Wi-W
见GB/T6291。
33标记示例
表1基本尺寸和抗弯强度
产品的标记应由产品名称、公称长度1和标准编号组成。示例。公称长度1为200mm的鲤鱼钳标记为：鲤鱼钳200mmQB/T24424-2007
4要求
41硬度
抗弯强度
载荷F/N
永久变形量
S°max/mm
鲤鱼钳钳体从钳口顶端至钳轴孔处的硬度应不低于44HRC，钳轴硬度应不低于35HRC。42抗弯强度
鲤鱼钳的抗弯强度应符合表1的规定。43表面
鲤鱼钳应进行电镀表面处理。鲤鱼钳的表面应符合GB/T6290的规定。44剪切性能
鲤鱼钳应能顺利地剪切YB/T5294规定的钢丝。试验后，鲤鱼钳的刃口不应出现明显的损伤。45装配精度

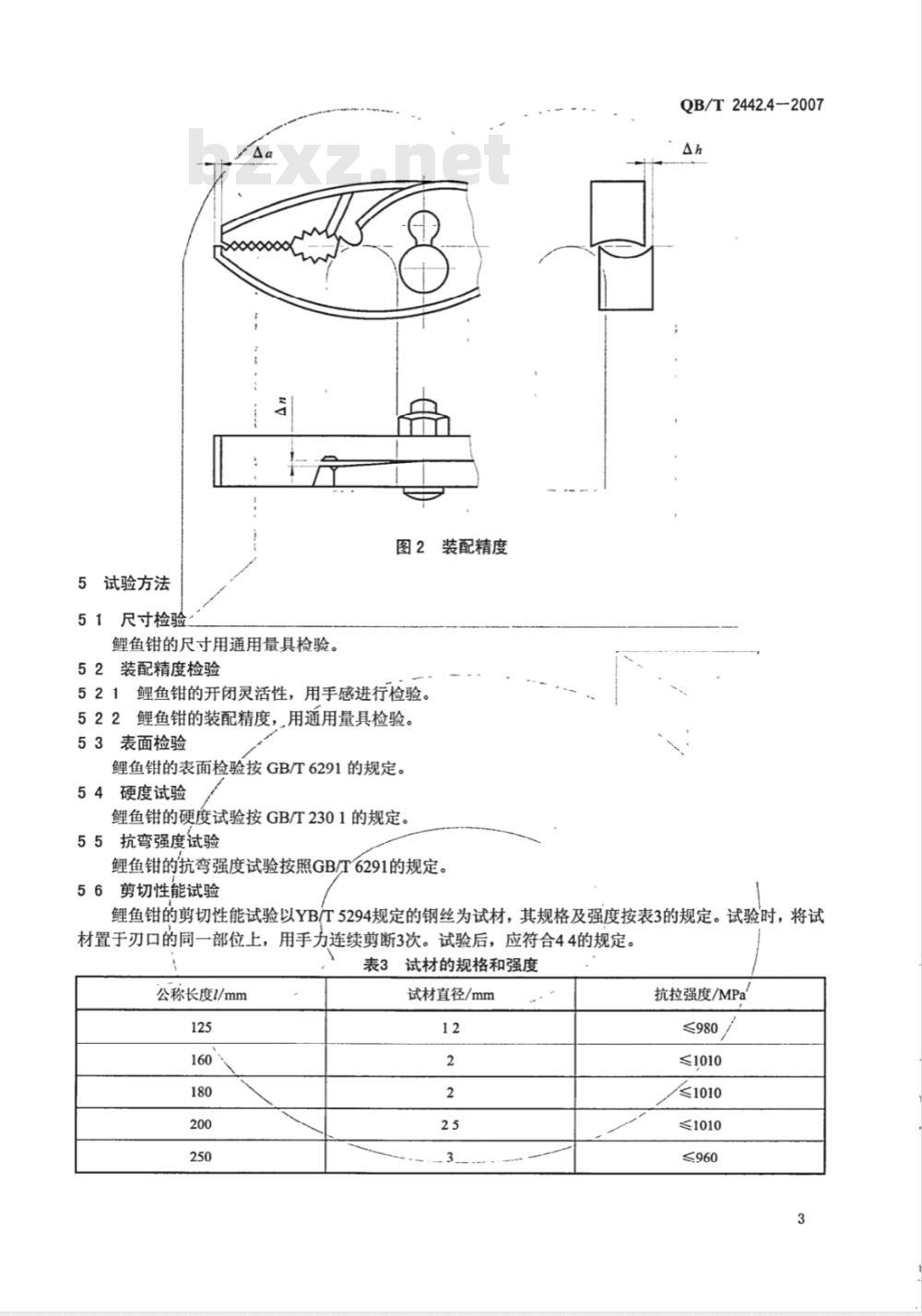

451鲤鱼钳的装配精度应符合图2和表2的规定。452鲤鱼钳应握捏舒适、开闭灵活，单、双孔调节便利，无卡阻现象。表2装配精度
公称长度！
单位为毫米
5试验方法
51尺寸检验
鲤鱼钳的尺寸用通用量具检验。52装配精度检验
521鲤鱼钳的开闭灵活性，用手感进行检验。522鲤鱼钳的装配精度，用通用量具检验。53表面检验
鲤鱼钳的表面检验按GB/T6291的规定。54硬度试验
鲤鱼钳的硬度试验按GB/T2301的规定。55抗弯强度试验
装配精度
鲤鱼钳的抗弯强度试验按照GB/T6291的规定56剪切性能试验
QB/T2442.4-2007
鲤鱼钳的剪切性能试验以YB/T5294规定的钢丝为试材，其规格及强度按表3的规定。试验时，将试材置于刃口的同一部位上，用手力连续剪断3次。试验后，应符合44的规定。表3试材的规格和强度
公称长度1/mm
试材直径/mm
抗拉强度/MPa下载标准就来标准下载网
≤980
≤1010
≤1010
≤1010
≤960
QB/T 24424-2007
检验规则
鲤鱼钳的检验规则按GB/T6290的规定。7标志、包装、运输、购存
鲤鱼钳的包装、标志、运输与贮存按GB/T6290的规定，4
