【轻工行业标准(QB)】 夹扭剪切钳 钢丝钳

ICS2514030
分类号：J47
备案号：21429-2007

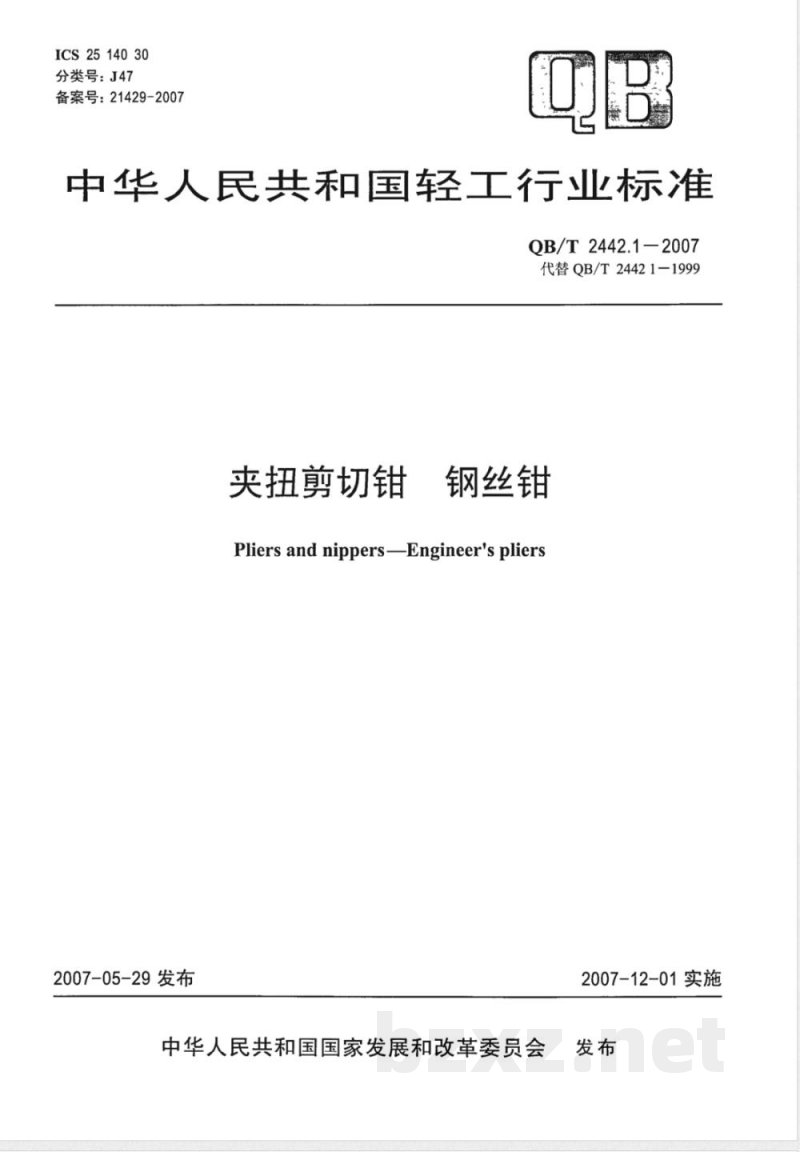

中华人民共和国轻工行业标准
QB/T2442.1-2007
代替QB/T24421-1999
夹扭剪切钳
钢丝钳
Pliers and nippers-Engineer's pliers2007-05-29发布
中华人民共和国国家发展和改革委员会2007-12-01实施

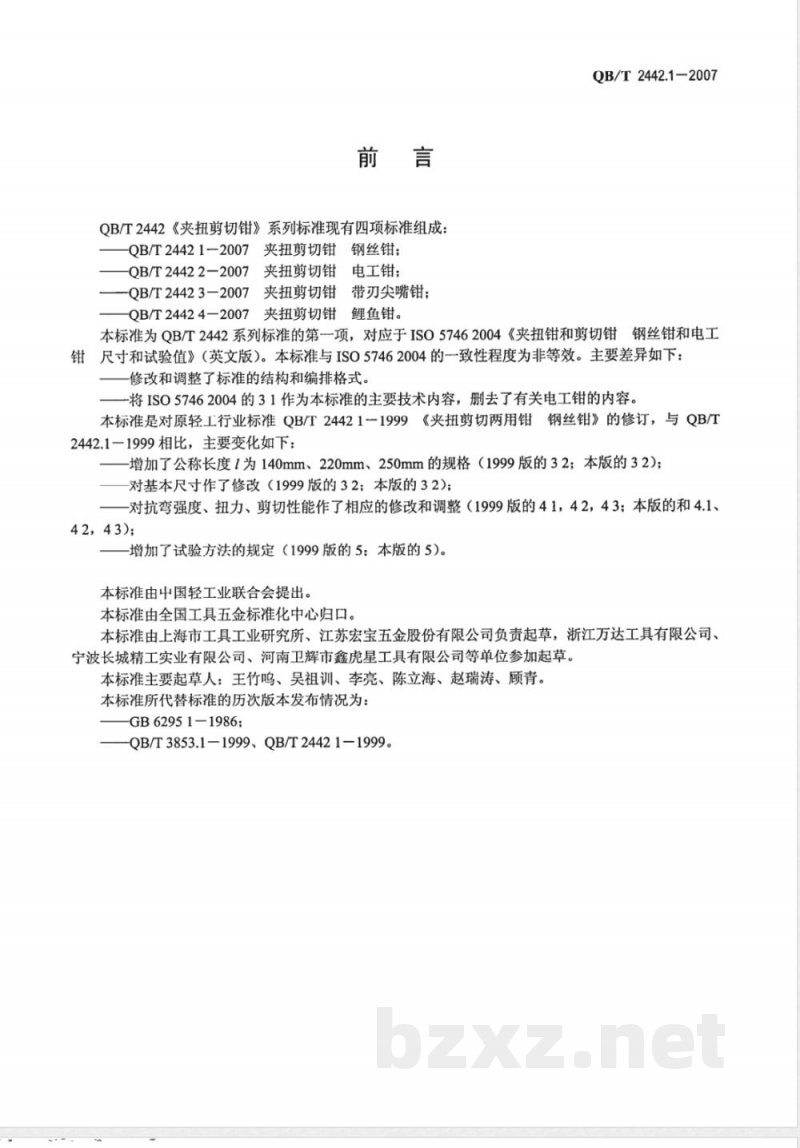

QB/T2442《夹扭剪切钳》系列标准现有四项标准组成：QB/T24421-2007夹扭剪切钳钢丝钳；QB/T24422-2007夹扭剪切钳电工钳；-QB/T24423-2007夹扭剪切钳带刃尖嘴钳；QB/T24424-2007夹扭剪切钳鲤鱼钳。QB/T2442.1-2007
本标准为QB/T2442系列标准的第一项，对应于ISO57462004《夹扭钳和剪切钳钢丝钳和电工钳尺寸和试验值》（英文版）。本标准与ISO57462004的一致性程度为非等效。主要差异如下：修改和调整了标准的结构和编排格式。-将IS057462004的31作为本标准的主要技术内容，删去了有关电工钳的内容。本标准是对原轻工行业标准QB/T24421一1999《夹扭剪切两用钳钢丝钳》的修订，与QB/T2442.1一1999相比，主要变化如下：一增加了公称长度1为140mm、220mm、250mm的规格（1999版的32；本版的32）；对基本尺寸作了修改（1999版的32；本版的32）；对抗弯强度、扭力、剪切性能作了相应的修改和调整（1999版的41，42，43；本版的和4.1、42，43)；
增加了试验方法的规定（1999版的5；本版的5）。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所、江苏宏宝五金股份有限公司负责起草，浙江万达工具有限公司、宁波长城精工实业有限公司、河南卫辉市鑫虎星工具有限公司等单位参加起草。本标准主要起草人：王竹鸣、吴祖训、李亮、陈立海、赵瑞涛、顾青。本标准所代替标准的历次版本发布情况为：GB62951-1986;
-QB/T3853.1-1999、QB/T24421-1999。1范围
夹扭剪切钳
钢丝钳
QB/T24421-2007

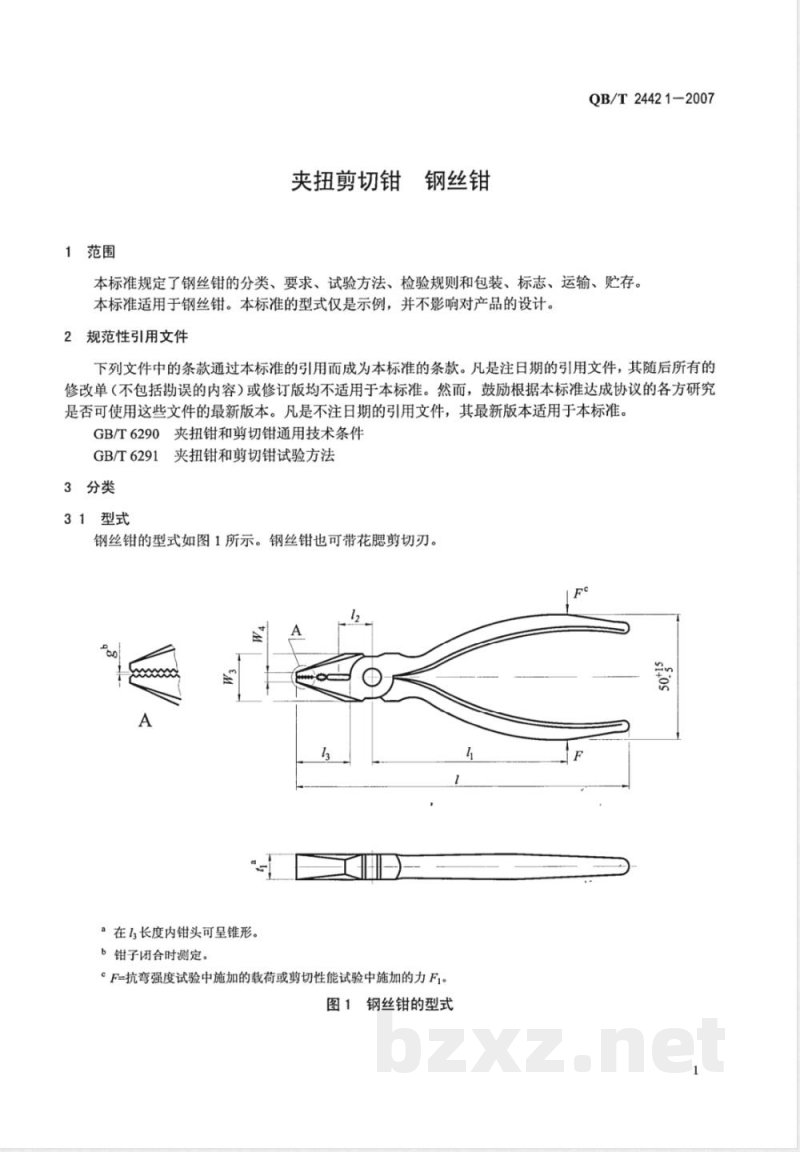

本标准规定了钢丝钳的分类、要求、试验方法、检验规则和包装、标志、运输、贮存。本标准适用于钢丝钳。本标准的型式仅是示例，并不影响对产品的设计。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6290夹扭钳和剪切钳通用技术条件GB/T6291夹扭钳和剪切钳试验方法3分类
31型式
钢丝钳的型式如图1所示。钢丝钳也可带花腮剪切刃。企免费标准下载网bzxz
a在l3长度内钳头可呈锥形。
b钳子闭合时测定。
°F=抗弯强度试验中施加的载荷或剪切性能试验中施加的力F1。图1钢丝钳的型式
QB/T24421-2007

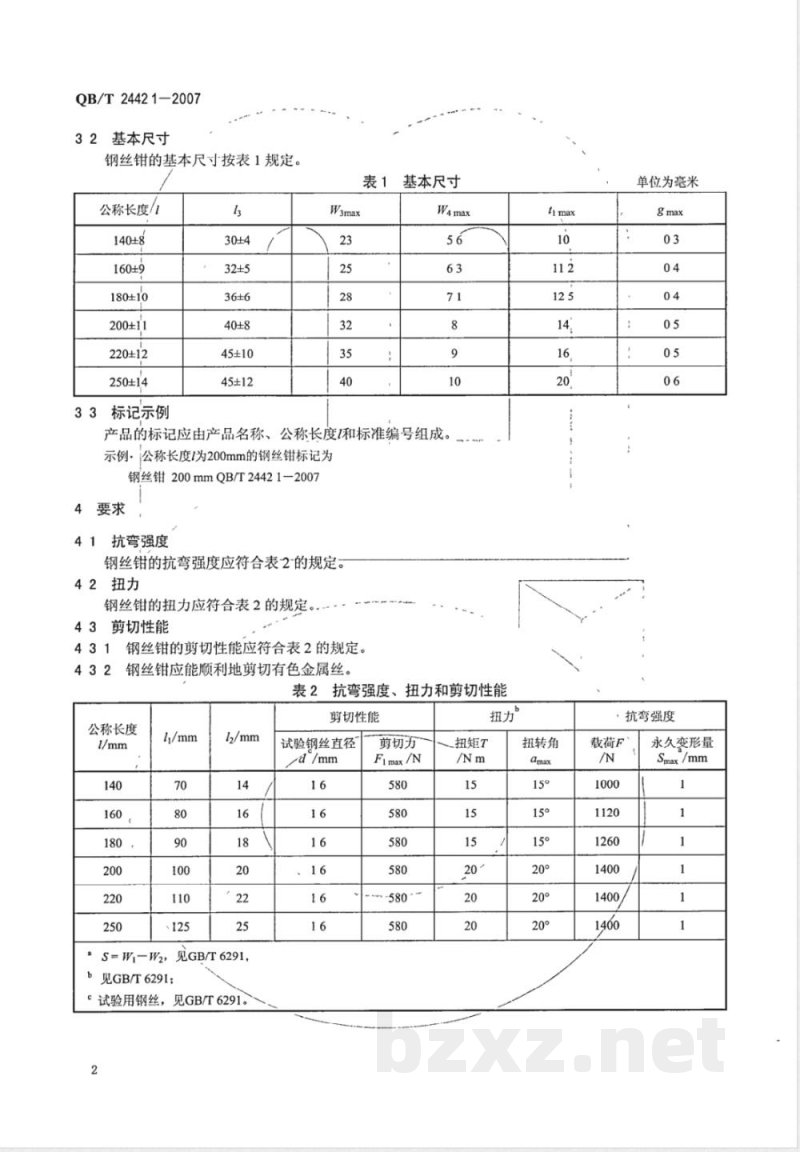

32基本尺寸
钢丝钳的基本尺寸按表1规定。
公称长度/
140±8
160±9
180±10
200±11
220±12
250±14
33标记示例
45±10
45±12
表1基本尺寸
产品的标记应由产品名称、公称长度和标准编号组成。示例·公称长度1为200mm的钢丝钳标记为钢丝钳200mmQB/T24421-2007
4要求
41抗弯强度
钢丝钳的抗弯强度应符合表2-的规定。42扭力
钢丝钳的扭力应符合表2的规定，43剪切性能
钢丝钳的剪切性能应符合表2的规定。钢丝钳应能顺利地剪切有色金属丝。表2抗弯强度、扭力和剪切性能
公称长度
、125
S=W,-W2,
见GB/T6291；
见GB/T6291，
试验用钢丝，见GB/T6291。
剪切性能
试验钢丝直径
剪切力
Fi max/N
扭矩T
扭转角
单位为毫米
·抗弯强度
载荷F
永久变形量
Smax/mm

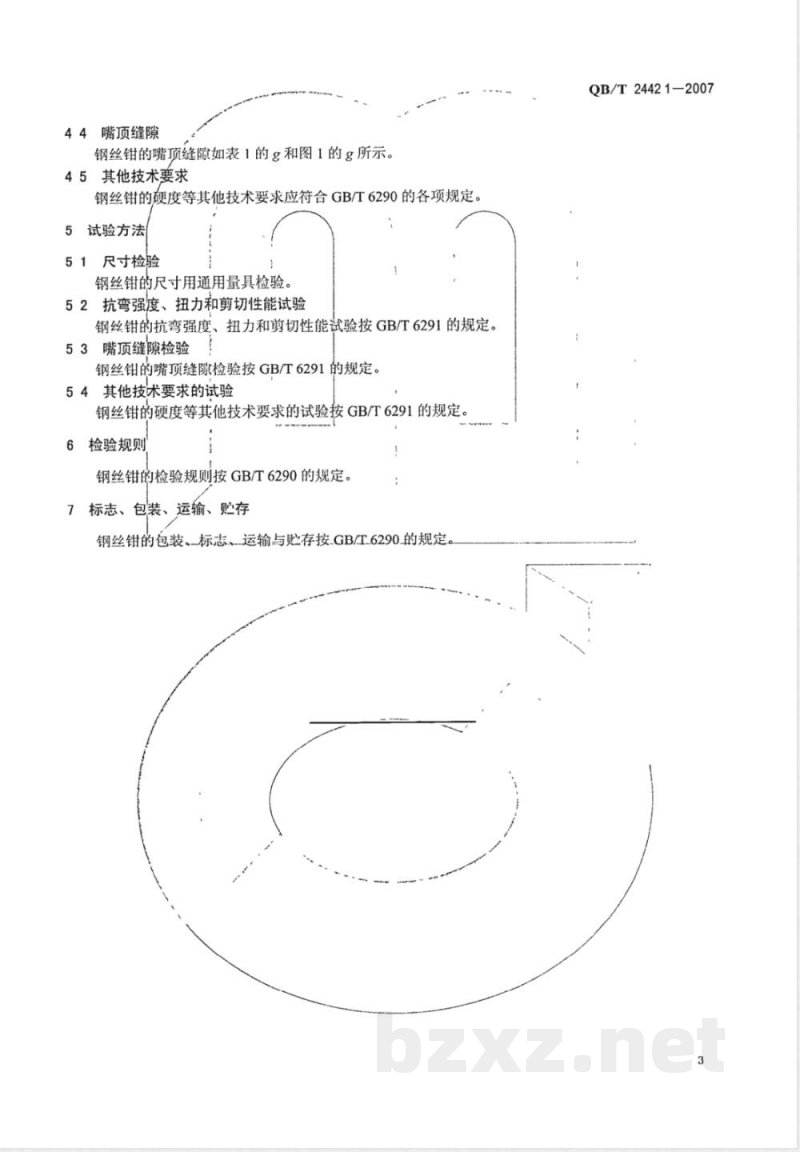

44嘴顶缝隙
钢丝钳的嘴顶缝隙如表1的g和图1的g所示。45其他技术要求
钢丝钳的硬度等其他技术要求应符合GB/T6290的各项规定。5试验方法
51尺寸检验
钢丝钳的尺寸用通用量具检验。52抗弯强度、扭力和剪切性能试验钢丝钳的抗弯强度、扭力和剪切性能试验按GB/T6291的规定。53嘴顶缝隙检验
钢丝钳的嘴顶缝隙检验按GB/T6291的规定。54其他技术要求的试验
钢丝钳的硬度等其他技术要求的试验按GB/T6291的规定。6检验规则
钢丝钳的检验规则按GB/T6290的规定。包装、运输、购存
7标志、
钢丝钳的包装、标志、运输与贮存按.GB/T.6290的规定QB/T24421—2007
