中华人民共和国轻工行业标准
QB/T2440.3-2007
代替QB/T24403-1999
夹扭钳
圆嘴钳
Pliers --Round nose pliers
2007-05-29发布
中华人民共和国国家发展和改革委员会2007-12-01实施

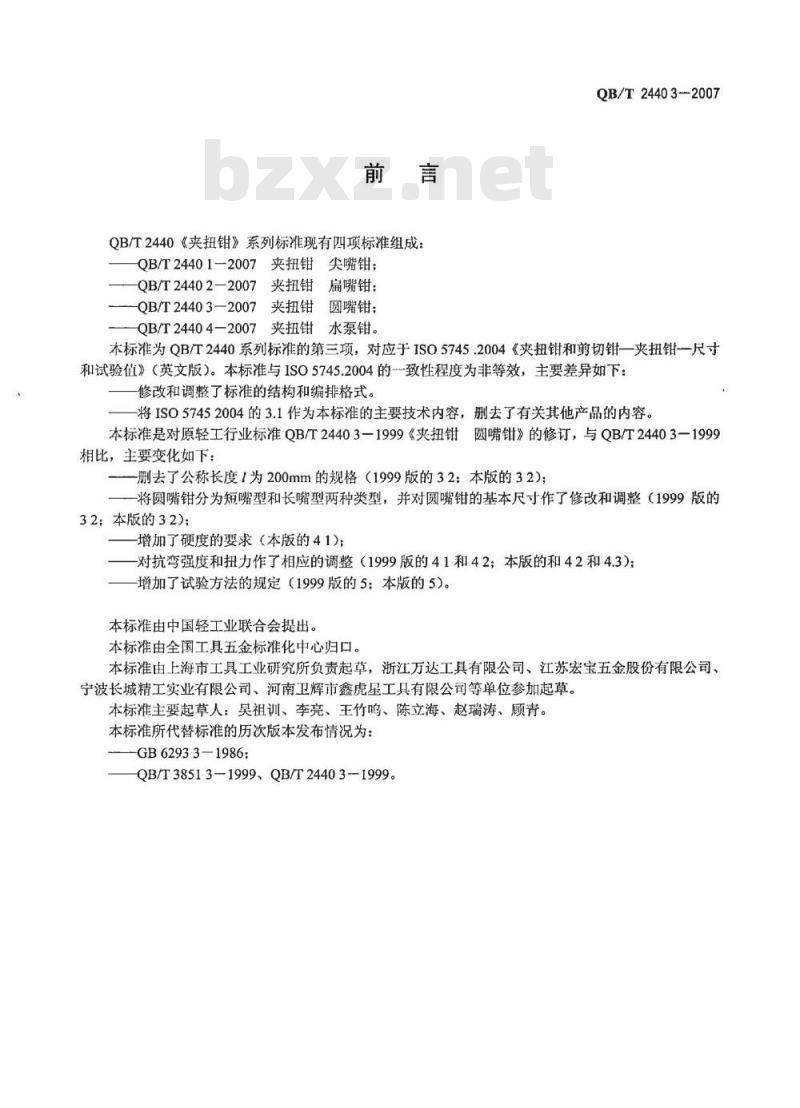

QB/T2440《夹扭钳》系列标准现有四项标准组成：QB/T24401-2007夹扭钳尖嘴钳；夹扭钳扁嘴钳；
QB/T24402-2007
QB/T24403—2007
夹扭钳圆嘴钳；
夹扭钳水泵钳。
QB/T24404-2007
QB/T24403--2007
本标准为QB/T2440系列标准的第三项，对应于ISO5745.2004《夹扭钳和剪切钳一夹扭钳一尺寸和试验值》（英文版）。本标准与ISO5745.2004的一致性程度为非等效，主要差异如下：修改和调整了标准的结构和编排格式。将IS057452004的3.1作为本标准的主要技术内容，删去了有关其他产品的内容。本标准是对原轻工行业标准QB/T24403一1999《夹扭钳圆嘴钳》的修订，与QB/T24403一1999相比，主要变化如下：
一删去了公称长度1为200mm的规格（1999版的32本版的32）；-将圆嘴钳分为短嘴型和长嘴型两种类型，并对圆嘴钳的基本尺寸作了修改和调整（1999版的32；本版的32)；
增加了硬度的要求（本版的41)；对抗弯强度和扭力作了相应的调整（1999版的41和42；本版的和42和4.3）：增加了试验方法的规定（1999版的5：本版的5）。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负责起草，浙江万达工具有限公司、江苏宏宝五金股份有限公司、宁波长城精工实业有限公司、河南卫辉市鑫虎星工具有限公司等单位参加起草。本标准主要起草人：吴祖训、李亮、王竹鸣、陈立海、赵瑞涛、顾青。本标准所代替标准的历次版本发布情况为：GB62933—1986;
QB/T38513-1999、QB/T24403-1999。TKAONIKAca
1范围
夹扭钳
圆嘴钳
QB/T24403-2007
本标准规定了圆嘴钳的分类、要求、试验方法、检验规则和包装、标志、运输、贮存。本标准适用于夹扭用圆嘴钳。本标准的型式仅是示例，并不影响对产品的设计。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB2301金属洛氏硬度试验第1部分：试验方法GB/T6290夹扭钳和剪切钳通用技术条件GB/T6291
3分类
31型式
夹扭钳和剪切钳试验方法

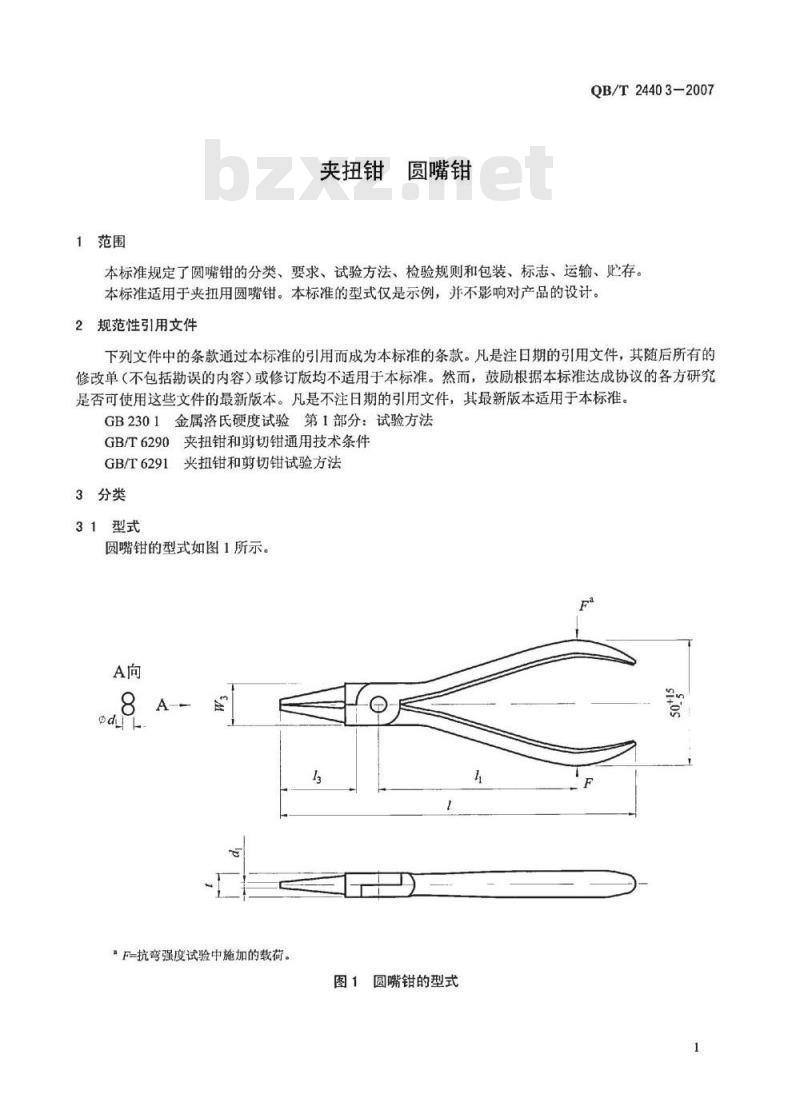

圆嘴钳的型式如图1所示。
F-抗弯强度试验中施加的载荷。图1圆嘴钳的型式
QB/T24403-2007

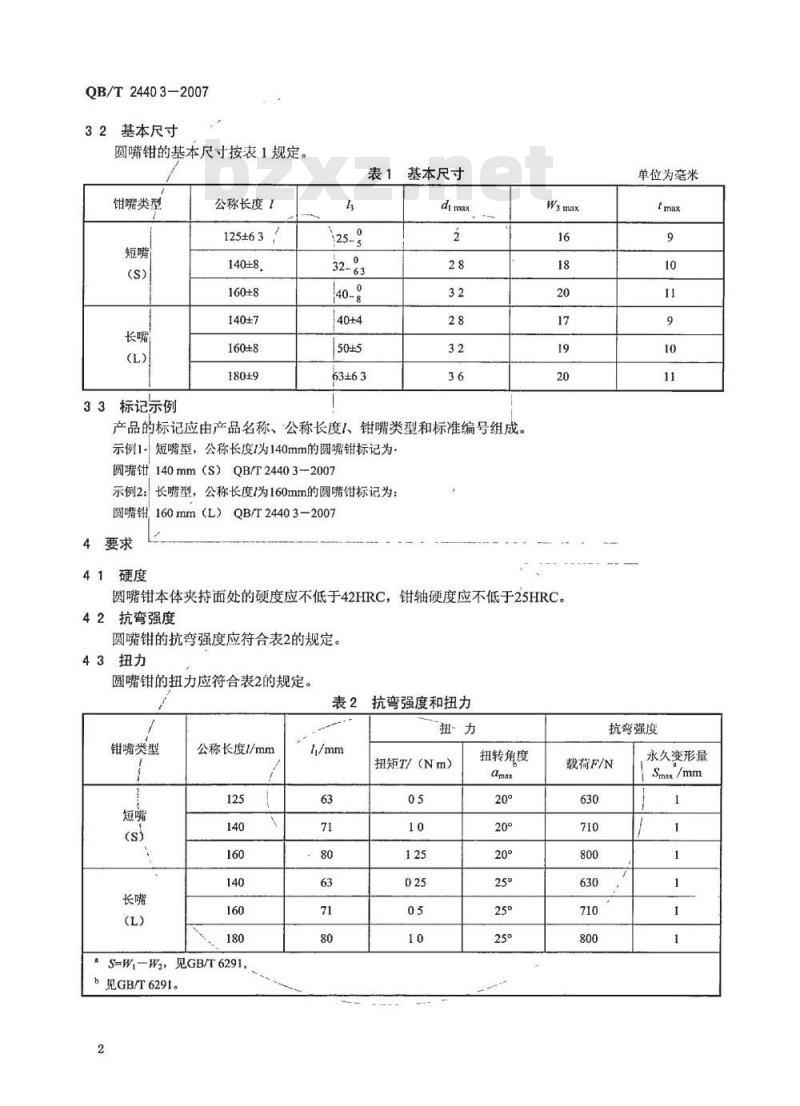

基本尺寸
圆嘴钳的基本尺寸按表1规定。
钳嘴类型
33标记示例
公称长度！
125±63
140±8
160±8
140±7
160±8
180±9
表1基本尺寸
63±63
产品的标记应由产品名称、公称长度1、钳嘴类型和标准编号组成。示例1.短嘴型，公称长度1为140mm的圆嘴钳标记为圆嘴钳140mm（S）QB/T24403-2007示例2：长嘴型，公称长度1为160mm的圆嘴钳标记为：圆嘴钳160mm（L）QB/T24403-20074要求
圆嘴钳本体夹持面处的硬度应不低于42HRC，钳轴硬度应不低于25HRC。42抗弯强度
圆嘴钳的抗弯强度应符合表2的规定。43扭力
圆嘴钳的扭力应符合表2的规定。表2抗弯强度和扭力
钳嘴类型
公称长度1/mm
S=W—W2，见GB/T6291
b见GB/T6291。
扭矩T/（Nm）
KAIKAca
扭转角度
单位为毫米
抗弯强度
载荷F/N
永久变形量

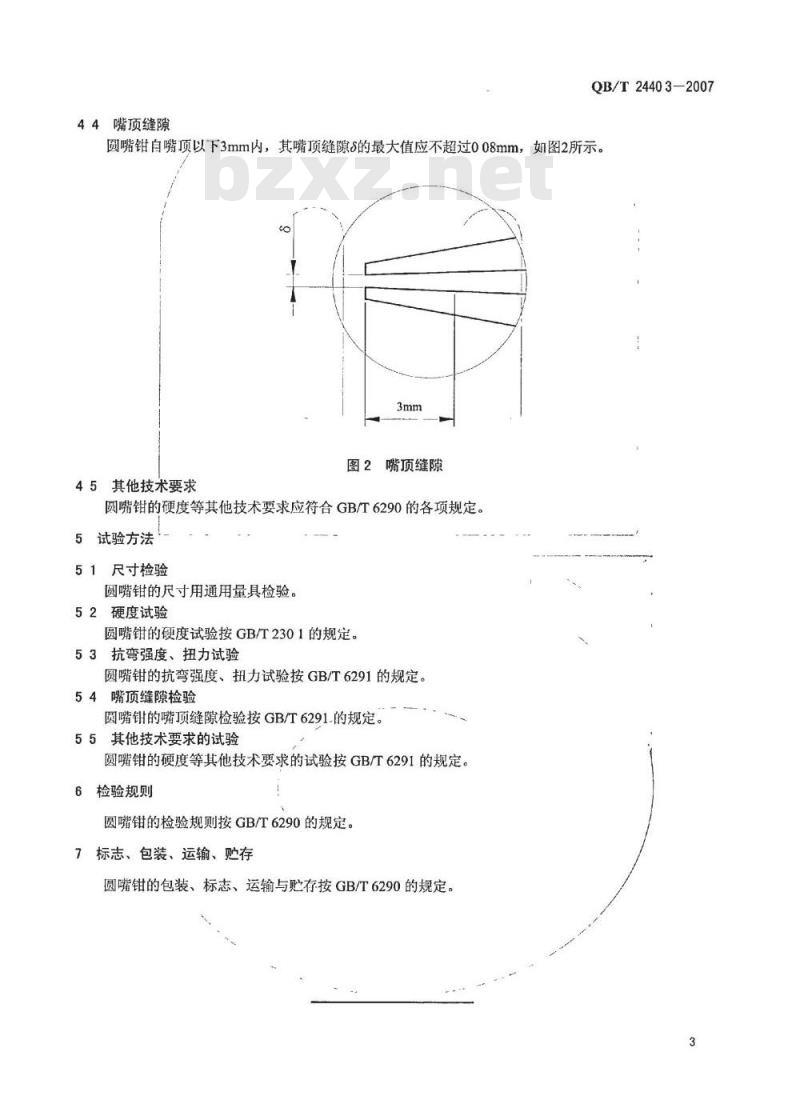

44嘴顶缝隙
QB/T24403-2007
圆嘴钳自嘴顶以下3mm内，其嘴顶缝隙5的最大值应不超过008mm，如图2所示。3mm
图2嘴顶缝隙
45其他技术要求
圆嘴钳的硬度等其他技术要求应符合GB/T6290的各项规定。5试验方法
51尺寸检验
圆嘴钳的尺寸用通用量具检验。52硬度试验
圆嘴钳的硬度试验按GB/T2301的规定。53抗弯强度、扭力试验Www.bzxZ.net
圆嘴钳的抗弯强度、扭力试验按GB/T6291的规定。54嘴顶缝隙检验
圆嘴钳的嘴顶缝隙检验按GB/T6291-的规定。55其他技术要求的试验
圆嘴钳的硬度等其他技术要求的试验按GB/T6291的规定。6检验规则
圆嘴钳的检验规则按GB/T6290的规定。7标志、包装、运输、购存
圆嘴钳的包装、标志、运输与贮存按GB/T6290的规定。3
