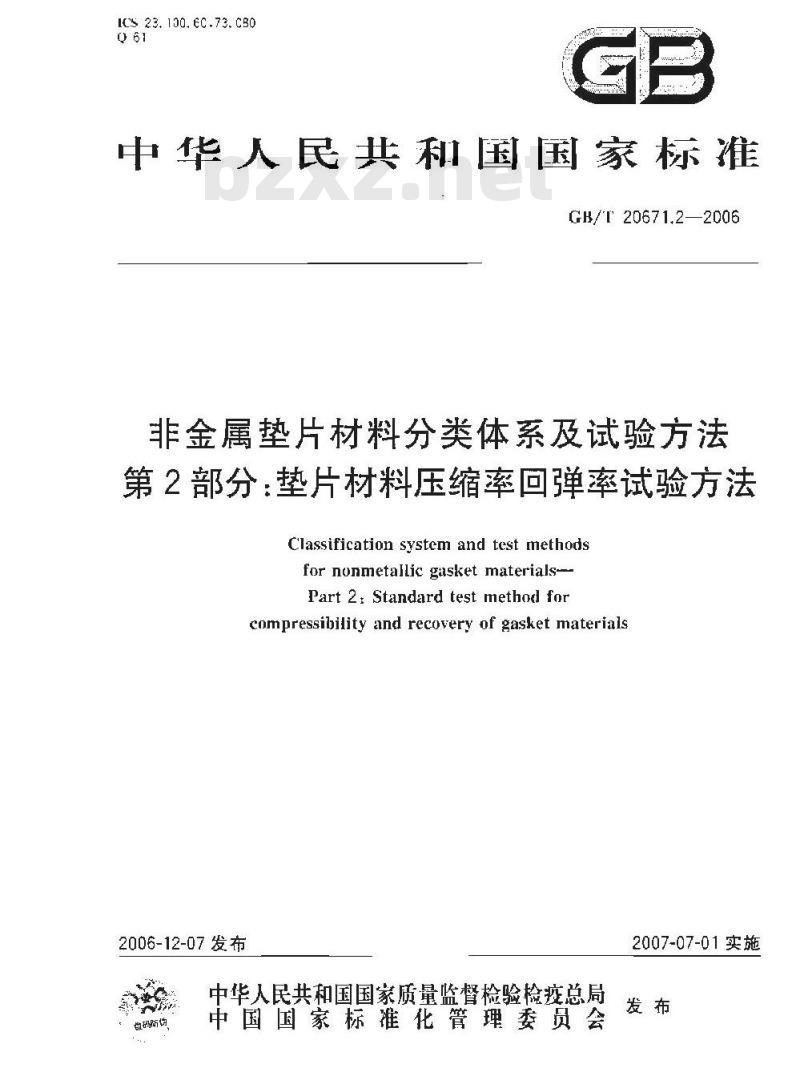

【国家标准(GB)】 非金属垫片材料分类体系及试验方法 第2部分: 垫片材料压缩率回弹率试验方法

ICS23.150.6c.73.c80
中华人民共利国国家标准
GB/T20671.2—2006
非金属垫片材料分类体系及试验方法第2部分：垫片材料压缩率回弹率试验方法Classification system and test methodsfor nonmetalic gasket materials-Part 2: Standard test method forcompressibility and recovery of gasket materials2006-12-07发布
中华人民共和国国家质量监督检验检疫总局敬码防伪，
中国国家标准化管理委员会
2007-07-01实施

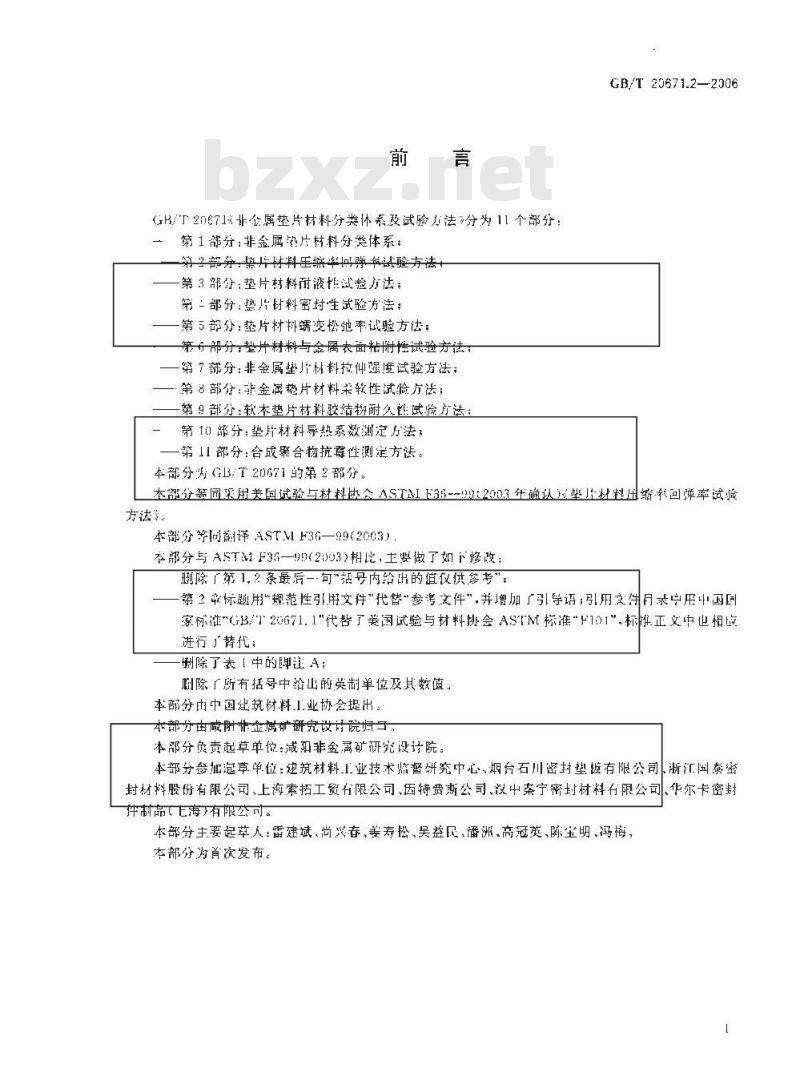

GB/T2门671×企属垫片材料分类体系及试验法\分为11个部分：第1部分：非金属垫片材料分类体系：第2部:某华既压筑率问弹率比验方法第3部分：垫片材料耐液性试验方法：第一部分：垫片村料密过生试验方法：第5部分：垫片材料螨变松弛率试验方法：第行部分：垫片村料与金属表面粘附情试验方法一第7部分：非金属垫片材料拉仲强度试验方法；第8部分：非金属垫片材料柔软性试验方法；第9部分：软本垫片材科胶结物耐久性试验方法：第10部分：垫片材料导热系数测定力法：一第11部分：合成聚台物抗霉性测定方法。本部分为GB/T20671的第2部分。GB/T 20671.2—2006
本部孕等同采用美国试验与材料协会ASTMIE36--09:2003代确认垫正材料压缩率回弹率试验方法，
本部分等同译ASTMF36—99（2003）本部分与ASTMF36—99(2003)相比，土要做了如下修改：删除「第1,2条最后一·句\括号内给出的值仪供参考”：第？章标题用\规范性引用文件“代替“参考文件”，并增加了引导语；引用文州月录户用中国回家标准\GB/T\20G71.1\代哲了美国试验与材料协会ASTM标准\F101\.标准正文中也相前进行」替代：
删除了表【中的脚注A：
剧除「所有括号中给出的英制单位及具数值。本部务中中国建筑材料业协会提出：本部分由咸附让企虑矿研究设院妇白本部分负责起草单位：成阳非金高矿研究设计院。本部分参加跑草单位：建筑材料I业技术监督研究中心、烟台石川密封垫版有限公司浙江国泰垒封材料股份有限公司、上海索拓工贸有限公司、因特费斯公司、汉中案宁密封材料有限公司、华尔卡密封拌制品E海)有限公司。
本部分主要起草人雷建斌尚兴春、姜寿松、吴益民,潘洲、高冠英、陈宝明冯悔，本部分为首次发布。

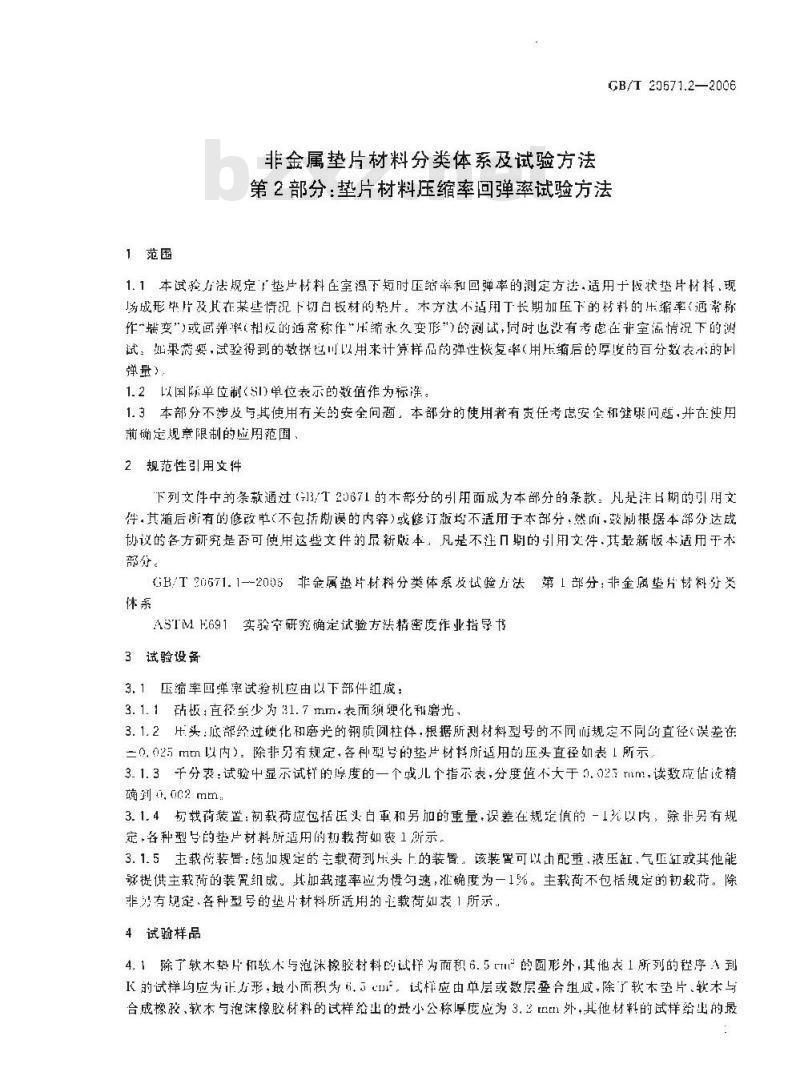

1范围
非金属垫片材料分类体系及试验方法GB/T 20671.2—2006
第2部分：垫片材料压缩率回弹率试验方法1.1本试验方法规定「垫片材料在室温下短时压缩率和回弹率的测定方法.适用于状垫片材料,现场成形サ片及其在某些情况下切白板材的垫片。木方法不适用丁长期加压下的材料的压缩率（通常称作-端变\)或画弹渐(相反的适常称作“压统永久变形\)的测试,同时也改有考虑在非室流情况下的谢试：如果需要，试验得到的数据色川以用来计算样品的弹性恢复率（用压缩后的厚度的百分数衣不的回弹量）
1.2以国际单位制(SI)单位表示的数值作为标准。1.3本部分不涉及与其使用有关的安全问题，本部分的使用者有责任考虑安全和缝患问题，并在使用前确定现意限制的应用范、
2、规范性引用文件
下列文件中的条款通过（G13/T20671的本部分的引用而成为本部分的条款：凡是注日期的引明文伴，其随后所有的修改单（不包括谢误的内穿)或修订版均不适用于本部分，然而·鼓刷根据本部分达成协设的各方研究是否可使用这些文件的晟新版本，凡是不注几期的引用文件.其最新版本适用于术部分。
GH/T20571.1--2005非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分炎体系
ASTME691实验室研究确定试验方法精密度作业指导书3试验设备
3.1压缩率回弹率试验机应由以下部件纽成：3.1.1站板：直径至少为31.7 mm.表面须硬化和瘤光，3.1.2比头：底部经过硬化和磨光的钢质阅柱体，根据所材料型号的不同而规定不同的直径（误差在三0,mm以内：除非力有规定，客种型号的垫片材料所适用制压头直径如表1所示3.1.3千分表;试验中显示试样的序度的一个或儿个指示表，分度道不大于 0. 02:rmm,读数应估读精确到,oc2 mm
3.1.4切载荷装置；初载荷应包括压义白革和另加的重量，识差在规定值的-1无以内，除非另有规定，各种型号的垫片材料所适用的载荷如表1所示。3.1.5主载衔装置：纯加规定的主载荷到H头上的装置。该装置可以动配重、液压缸、气正缸或其他能够提供主载尚的装置组成。其加载速率应为慢勾速，准确度为一1%。主载荷不包括规定的初载苗。除非有现定、各种型号的垫片材料所适用的正载荷如表1所示。4试验样品

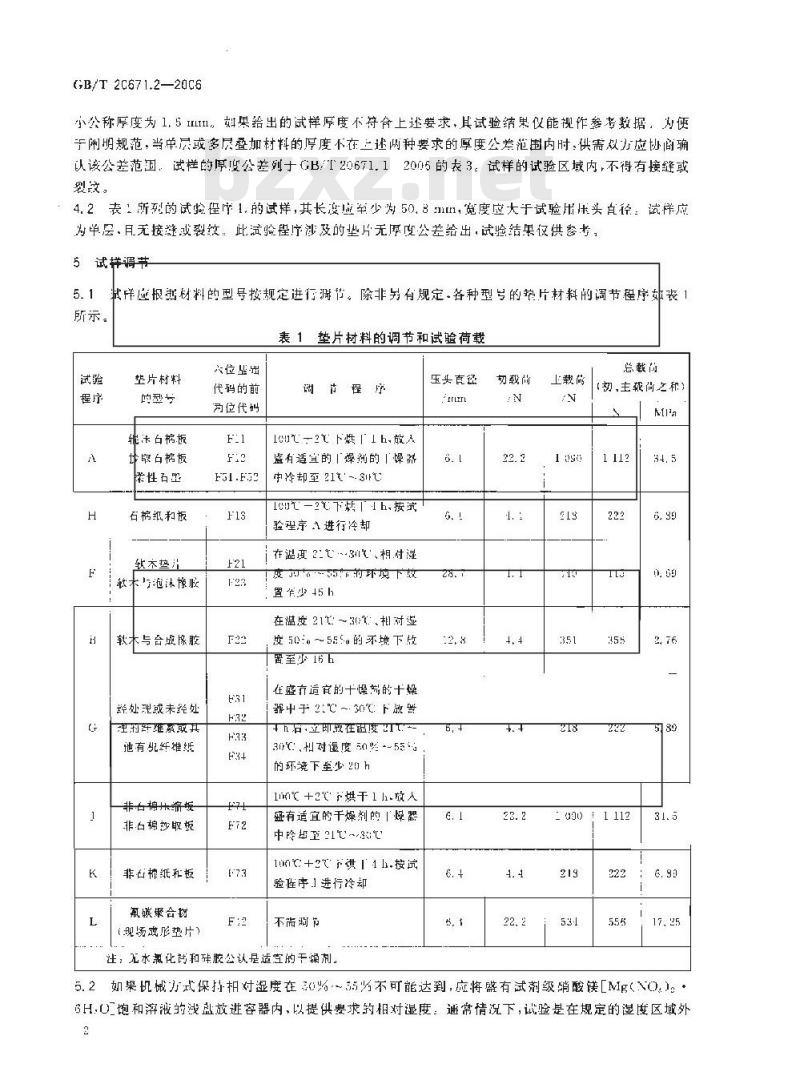

4.1除了软木挚片和款不与范橡胶树料的试择为而积6.5{m的圆形外，其他表1所列的程序到K的试样均应为正方形,最小而积为6，5c。试样应由单层或数层叠合组成,除了软本垫片、软木与台成橡胶，软本与泡沫橡胶材料的试样给出的最小公称厚度应为3.2r1外，其他材料的试样给出的最GB/T 2C671.2—20C6
小公称厚度为1,5 III1，果结出的试样厚度不符合上要求，其试验结果仪能视作参考数据，为便干闲明规范，当单层或多层叠加材料的厚度不在上述两种要求的厚度公差范围内时：供需双方应协商确认该公差范国。试栏的厚度公差列于GB/T20671.12005的表3。试样的试验区域内，不得有接缝或裂敏。
4. 2 表 1 所列的试验程序 1. 的试样,其长度应至少为 50, 8 m1r1,宽度应大于试验用床头直径： 试样应为单层，且无接成裂纹。此试验程序沙及的垫片无厚度公差给出，试验结果仅供参考，5
试样调节
所示。
减详应根据材料的型号按规定进行润节。除非另有规定.各种型号的势片材料的调节程序如丧1垫片材料的调节和试验荷载
望片材料
辅卡白板
希性石
石榜纸和板
软木垫片
未宁范沫像收
较木与台成像胶
经处理或未经处
理的纤维系职具
地有乳纤维线
非白棉小缔板
非白棉秒取板
非凸纸和板
氣碳娠合斑
（现场或彤垫片）
位监出
代码的前
为位代妈
调节程序
10-2 下烘「h,放A
盛有适宜的「爆剂的「燥器
中玲却至 21 -- 3
1℃-2站1h,按试
验望序1进行冷却
在温度2-31%、相对湿
度 J a--- 553的环境下效
置少+5h
在温度 2 1 T: ~ 3:T:、相对湿显度 50: ～ 55 5的环境下收
置至少16h
在盛亢造宜的十燥别的十燥
器中于 2:℃ ~.30℃ 下敬普
+ h后,立即较在温度LT T
30℃,剂对退度50%--55%
的环境下至少 20 h
ln℃ +2℃r烘干h.放人
盘有适宜的干爆剂的「燥器
中降战至21℃~3:℃
mm℃+2祺1h.按试
验任序1 进行冷却
不而调节
注；无水氯化钙和殊胶公认是适空的干操剂。压头直径
2路，
奶载尚
上载简
总载尚
【韧，主较尚之和】
- 090 1 1 112
5.2如果机械方式保持相对湿度在30%~不可能达到,应将盛有试剂级消酸镁[Mg(0,]。*6H,U_饱和游液的浅放进容器内,以提供要求的相对湿度：通常倩况下,试验是在规定的湿度区域外2

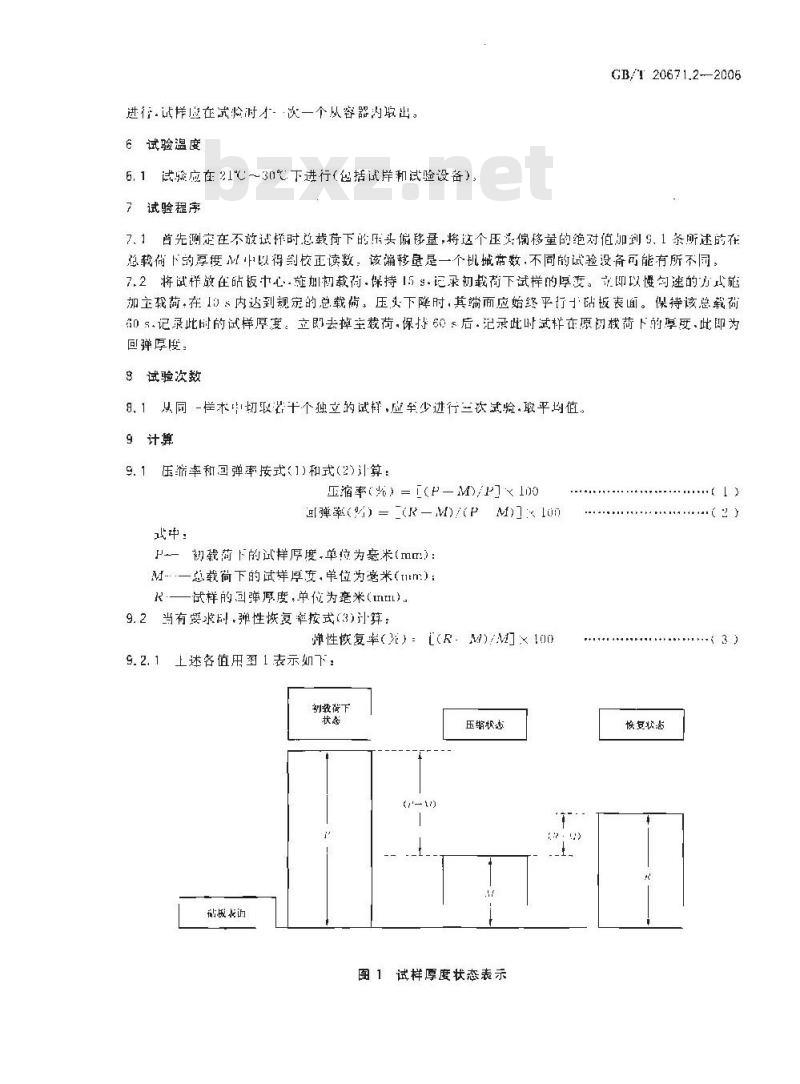

进行.试样应在试验讨才·次一个从容器取出。6试验温度
6.1试验应在21～30℃下进行（包括试岸和试验设备），7试验程序
GB/T20671.2-—2006
7.1首先测定在不放试择时总载荷下的压头偏移量,将这个压买偏移量的绝对值加到9.1 条所述的在总载伺下的厚度M以得到校正读数，该遍移章是一个机城带数,不同的试验设备可能有所不同，7,2将试祥放在站板十心 证加初载荷保持15 $.记录初载荷下试样的厚变。立卵以慢勾速的方式施加主载荷：在1)内达到规定的总载。压义下降时其端面应始终平行于砧板表面。保待该总载荷30s.记录此时的试样厚衰。立即去掉主载荷-保持60后·记录此时试样在原闷载苟下的厚要·此即为回弹厚度：
8试验次数
8，1从同-偿木中切取若个独立的试样，应幸少进行兰次试验,取平均值。9计算
压筛率和国弹率按式(1)和式(2)计算：压缩率%）=[（P-M/P×100
可弹率()=(R-M)/P
武中：
P-一 初载萄下的试样厚度,单位为毫米(mm):M-一总载荷下的试样厚变，单位为旁米(um)：R一试样的国弹厚度，单位为毫米(I)9.2当有案求，弹性恢复率按式(3)计算：M
弹性恢复率（）：[（R.M)/M×1009.2.1上述各值用至1表示如下：我截下
压鞘状志
黏版衣所
图 1试样厚度状态表示
快复状点
GB/T 20671.2—20CE
10试验报告
10.1试验报告包括以下内容：
被测封料的标记及分美代码：
被测材料的公称厚！
试验程序的字荷号;
试监次数
10. 1. 50
试样和试验设备的溢度:
个试样的正缩率，回弹在试验结果及该样本的平均值精密度和偏椅
送些密腰知购偷数循尼按照指导书E的91求得见装2厂11. 2表2中的第 3刻是第2列物理性能的变异系数，第 1列是同样的试样两个试验结果可接受的冠大差值(锻差)。精密度数据是基于对！型、2型,3型垫片材料试样所进行的试验而得出：11个实验牢参与了1型3删垫片材料的试0个实验室参与子2型垫片材料的试验，每个实验室部有一位操作者试验了5个试样。
注1:据无限自由度取 (=1. 98)计草临界差值。为视定战少而进行3次试验，所以在计算重复性和再现性数值时取加一3。注，因bZxz.net
表 2 实验室间试验项目表
变斥系数(均值百分数)
物理性能
惠复性
1一个操作者）
【多个实验室】
压缩率
四弹率
压缩率1%
回婵率！“
“二·个试验结果是三次测定果的平均值，12
关键词
()大于
两个试验结宋·可接受的极差
(均值白分效D2)不人于
压缩牵(comj)iessibility);垫片（gaske)：村料（material);回弹率（recovery)：弹性恢复率(rcsilirmey）版权专有侵权必究
